மெக்ஸிகோ ஒளிமின்னழுத்த மின் நிலையத்திற்கான வெளிப்புற பெட்டி வகை துணை மின்நிலைய தீர்வு

ஆன்-சைட் புகைப்பட விளக்கம்:

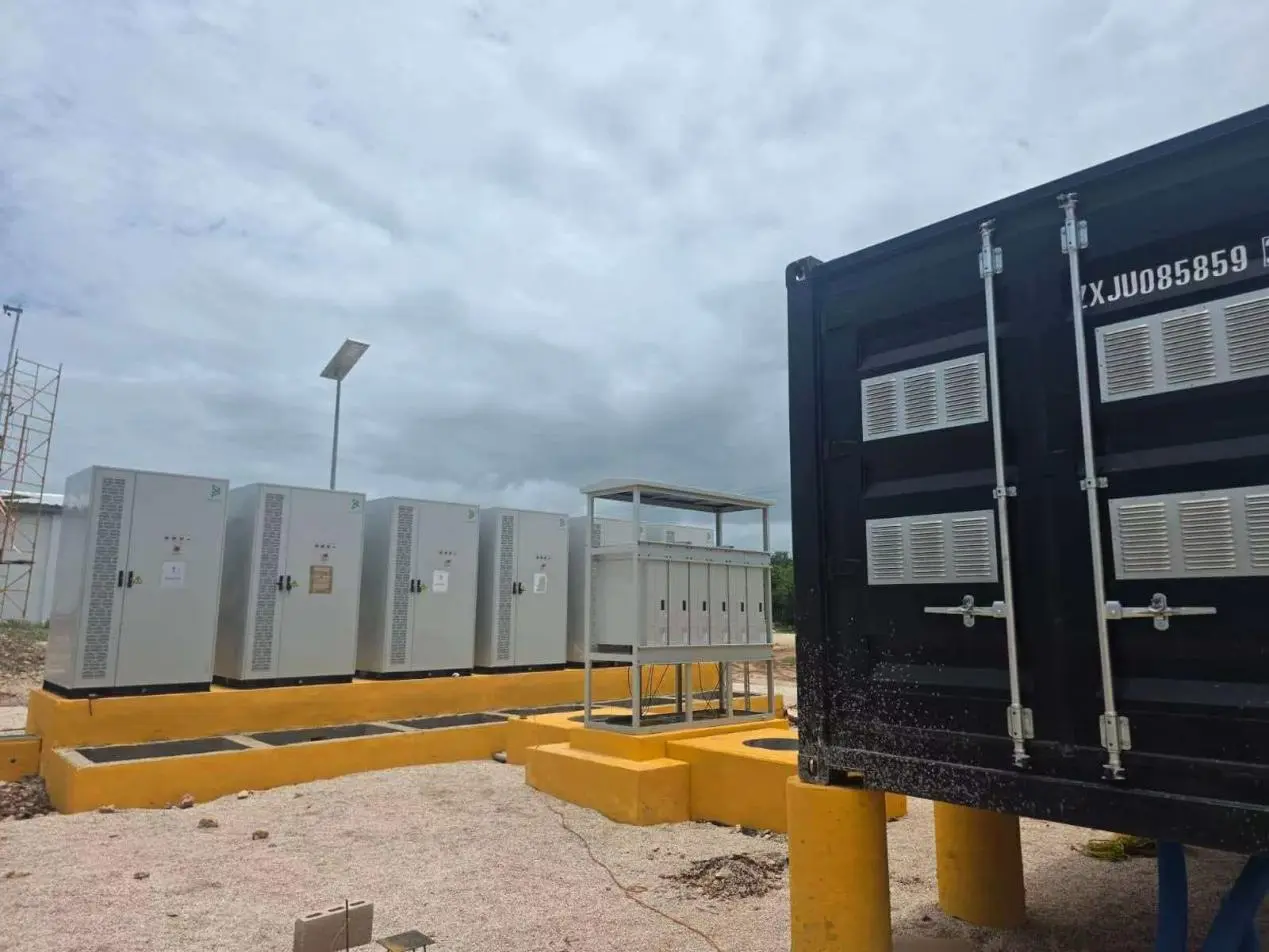

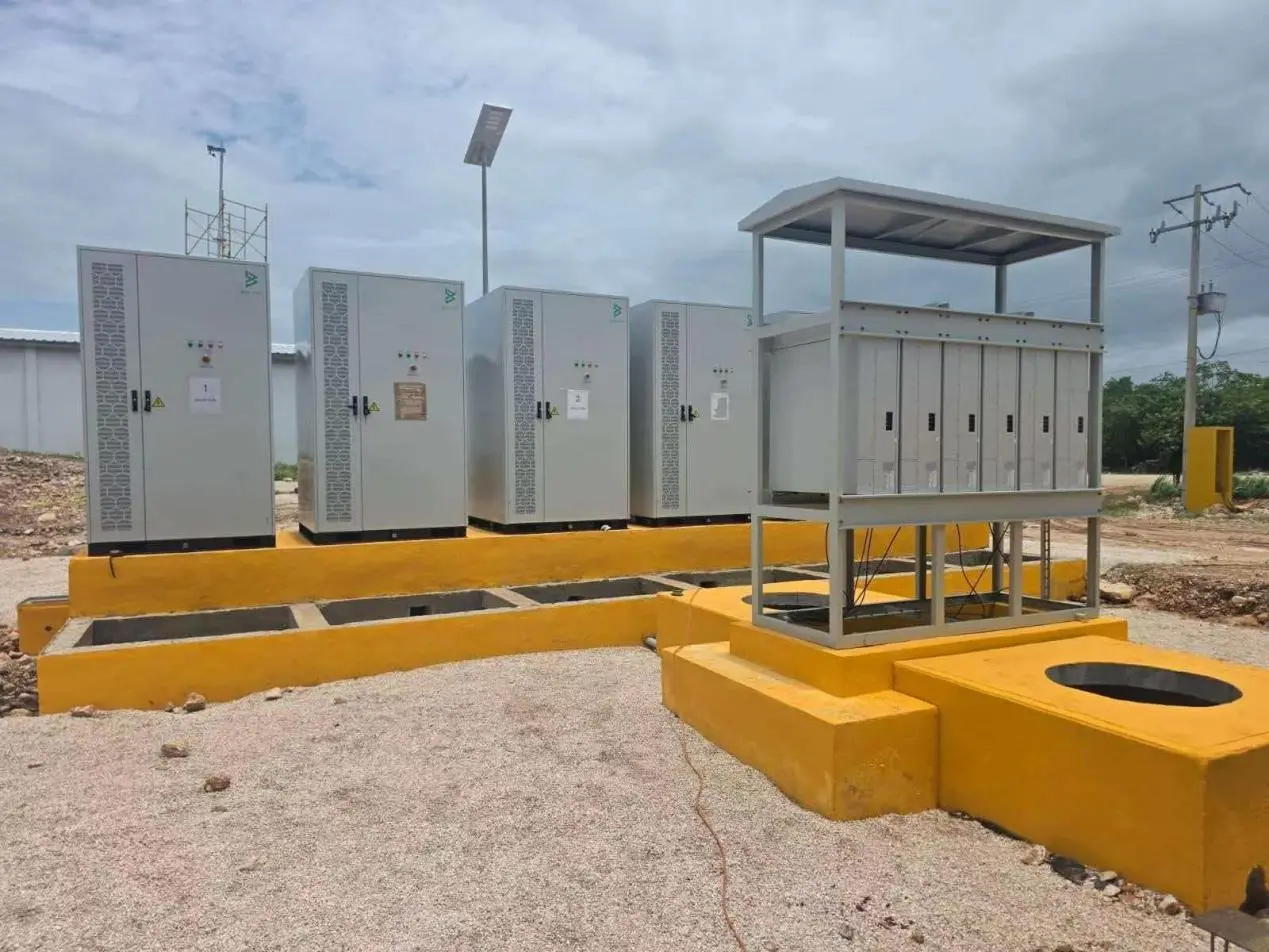

படம் 1: இன்வெர்ட்டர் கண்ட்ரோல் கேபினட் மற்றும் குறைந்த மின்னழுத்த இணைப்பான் அமைச்சரவையின் ஒருங்கிணைந்த கட்டமைப்பு

பேனலின் இடது பக்கத்தில், நான்கு சுயாதீன வெளிப்புற ஒளிமின்னழுத்த இன்வெர்ட்டர் கட்டுப்பாட்டு அலமாரிகள் உள்ளன; வலது பக்கத்தில், மழையில்லாத விதானத்துடன் பொருந்தக்கூடிய திறந்த-வகை குறைந்த மின்னழுத்த இணைப்பான் விநியோக சட்டகம் நிறுவப்பட்டுள்ளது. அனைத்து உபகரணங்களும் உயர்ந்த மஞ்சள் நிற கான்கிரீட் தளங்களில் பொருத்தப்பட்டுள்ளன, இதில் உள்ளமைக்கப்பட்ட கேபிள் அகழிகள் கேபிள் நுழைவு மற்றும் கீழே வெளியேறுவதை உறுதிசெய்து, அதன் மூலம் தரைமட்ட மழைநீர் மற்றும் ஈரப்பதத்திலிருந்து அரிப்பைத் தடுக்கிறது.

இன்வெர்ட்டர் கன்ட்ரோல் கேபினட்: IP54-மதிப்பிடப்பட்ட வெளிப்புற பாதுகாப்பு உறை, ஒருங்கிணைக்கப்பட்ட ஆபரேஷன் பட்டன்கள், நிலை குறிகாட்டிகள் மற்றும் முன் பேனலில் தவறு அலாரங்களுடன், பெரிய பகுதி பக்க கன்வெக்டிவ் கூலிங் லூவர்கள் மற்றும் டஸ்ட் ஃபில்டர்களைக் கொண்டுள்ளது. ஒவ்வொரு அலகும் அதன் நியமிக்கப்பட்ட மண்டலத்திற்குள் சுயாதீனமாக இயங்குகிறது, முழு மின் உற்பத்தி முறையையும் பாதிக்காமல் தனிப்பட்ட அலகுகளை பராமரிக்க அனுமதிக்கிறது.

குறைந்த மின்னழுத்த விநியோகச் சட்டகம்: வெப்பமண்டல உயர் வெப்பநிலை சூழல்களுக்கு இயற்கையான வெப்பச் சிதறலுடன் கூடிய திறந்த மழைப் புகாத கூரை வடிவமைப்பைக் கொண்டுள்ளது, பல இன்வெர்ட்டர்களில் இருந்து ஆற்றலை ஒருங்கிணைத்து ஆன்-சைட் வயரிங் எளிமையாக்க ஆறு உள் வெளியீட்டுத் துறைமுகங்கள் பொருத்தப்பட்டுள்ளன. இந்த வசதி சூரிய சக்தியில் இயங்கும் கண்காணிப்பு மற்றும் வெளிப்புற மின்சக்தி இல்லாமல் இயங்கும் லைட்டிங் கம்பங்களை உள்ளடக்கியது, இரவுநேர செயல்பாடு, பராமரிப்பு மற்றும் பாதுகாப்பு கண்காணிப்பு தேவைகளை பூர்த்தி செய்கிறது.

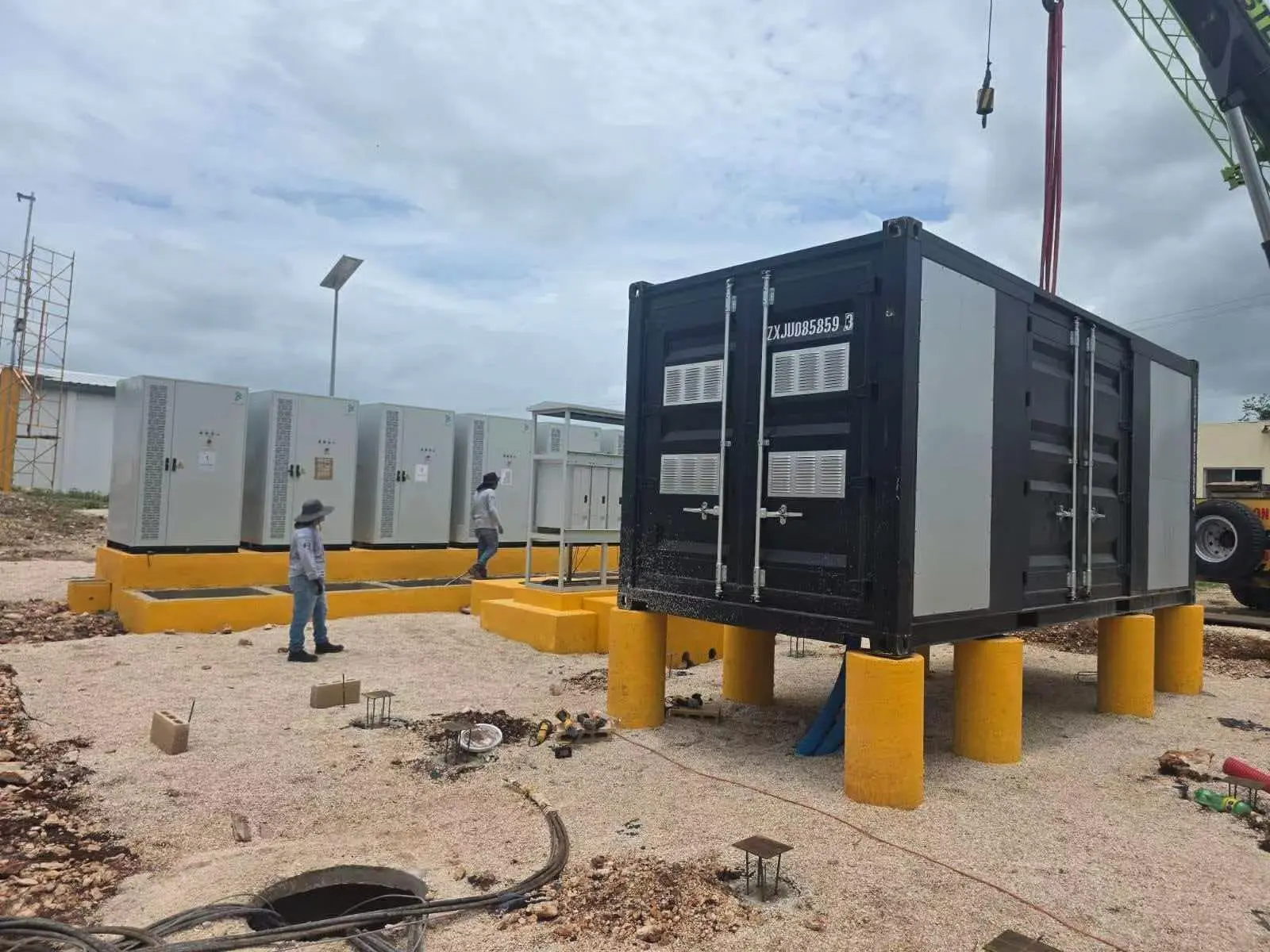

புள்ளிவிவரங்கள் 2 மற்றும் 3: கொள்கலன் செய்யப்பட்ட துணை மின்நிலையம் தளத்தை வந்தடைகிறது; முழுமையான மின் விநியோக பகுதியின் பரந்த காட்சி

ஒருங்கிணைக்கப்பட்ட கறுப்பு கொள்கலன் துணை மின்நிலையம் தளத்திற்கு வழங்கப்பட்டுள்ளது, பின்புறத்தில் பொருத்தப்பட்ட இன்வெர்ட்டர் கேபினட் மற்றும் காம்பினர் கேபினட் ஆகியவற்றுடன் ஒரு முழுமையான ஒளிமின்னழுத்த மின் விநியோக அமைப்பை உருவாக்குகிறது. கொள்கலனின் இருபுறமும் மழை-எதிர்ப்பு காற்றோட்டம் லூவர்களுடன் பொருத்தப்பட்டுள்ளது மற்றும் உயர்-வெப்பநிலை சூழல்களில் வெப்பச் சிதறலை மேம்படுத்துவதற்காக உள்ளமைக்கப்பட்ட தூசி-தடுப்பு மற்றும் நீர்-எதிர்ப்பு கட்டமைப்புகளைக் கொண்டுள்ளது. கொள்கலனில் வெளிப்புற வானிலை-எதிர்ப்பு பூச்சு பூசப்பட்டுள்ளது, இது புற ஊதா கதிர்வீச்சு மற்றும் உப்பு தெளிப்பு அரிப்புக்கு எதிராக பாதுகாப்பை வழங்குகிறது, இது மெக்சிகோவில் திறந்தவெளி நிலைமைகளில் நீண்ட கால செயல்பாட்டிற்கு ஏற்றது.

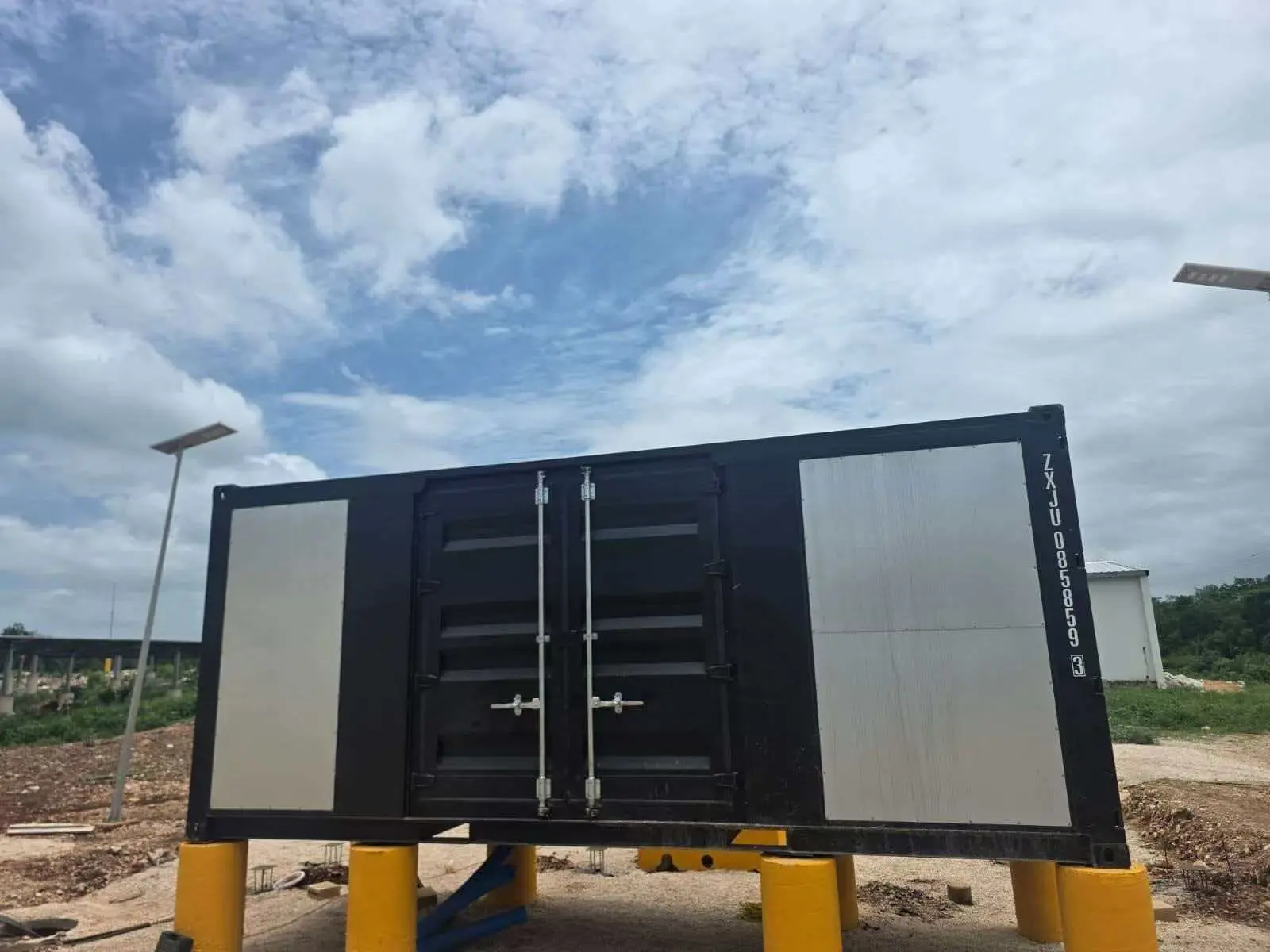

படம் 4: கொள்கலன் பெட்டி ஒரு தயாரிப்பு தோற்றமாக மாற்றப்பட்டது

எளிமையான உள் உபகரண சேவைக்காக இரட்டை கதவு அணுகல் சேனல்கள் மற்றும் பக்க பராமரிப்பு பேனல்கள் கொண்ட தரப்படுத்தப்பட்ட கொள்கலன் அலகு வடிவமைப்பு; மெகாவாட் அளவிலான ஒளிமின்னழுத்த மின் உற்பத்தி நிலையங்களில் மையப்படுத்தப்பட்ட படிநிலை மற்றும் கட்டம் இணைப்பு பயன்பாடுகளுக்கு ஏற்றவாறு, நீர்ப்புகா மற்றும் தூசிப்புகா பாதுகாப்பை வழங்கும் போது, ​​பிரித்தெடுக்கப்பட்ட காற்றோட்ட அமைப்பு உகந்த வெப்பச் சிதறலை உறுதி செய்கிறது.

திட்டத்தின் சந்தை நன்மைகள்

1.முன் தயாரிக்கப்பட்ட ஒருங்கிணைந்த விநியோகம்: அனைத்து உபகரணங்களும் தொழிற்சாலையில் முன் கூட்டிச் சோதனை செய்யப்பட்டு, வெளிநாட்டில் கட்டுமானம் மற்றும் ஆணையிடும் நேரத்தை கணிசமாகக் குறைக்கிறது, ஒட்டுமொத்த திட்ட விநியோக சுழற்சியைக் குறைக்கிறது மற்றும் பொது ஒப்பந்தக்காரருக்கு மொத்த தொழிலாளர் செலவுகளைக் குறைக்கிறது.

2.உதிரி பாகங்கள் மற்றும் உபகரணப் பராமரிப்பின் வசதியான கொள்முதல் செய்வதை உறுதி செய்யும் வகையில், ஒட்டுமொத்த தொழில்துறை சங்கிலியும், மின்மாற்றிகள், சுவிட்ச் கியர் கேபினட்கள், தற்போதைய மின்மாற்றிகள், பாதுகாப்பு ரிலேக்கள் மற்றும் இன்வெர்ட்டர் கேபினட்கள் அனைத்தும் ஒருங்கிணைந்த தொழில்நுட்ப தரத்தின் கீழ் உள்நாட்டில் தயாரிக்கப்படும் விரிவான விநியோக திறன்களைக் கொண்டுள்ளது.

3.வெப்பமண்டல காலநிலைக்கு தனிப்பயனாக்கப்பட்டது, இந்த தீர்வு குறிப்பாக வெப்ப மேலாண்மை, ஈரப்பதம் எதிர்ப்பு மற்றும் லத்தீன் அமெரிக்காவின் வெப்பம் மற்றும் மழை நிலைமைகளுக்கு ஏற்ப அரிப்பை-எதிர்ப்பு கட்டமைப்புகளை மேம்படுத்துகிறது.

4.உள்ளூர் கிரிட் விவரக்குறிப்புகளுக்கு இணங்க, அதன் ஒட்டுமொத்த அளவுருக்கள் மெக்சிகன் மின் தரநிலைகளை சந்திக்கின்றன, உள்ளூர் மின் நிறுவனங்களால் நேரடி கட்ட இணைப்பு அனுமதியை செயல்படுத்துகிறது, மேலும் மெக்ஸிகோ, மத்திய அமெரிக்கா மற்றும் கரீபியன் பிராந்தியத்தில் உள்ள ஒளிமின்னழுத்த ஆற்றல் சேமிப்பு திட்டங்களில் நகலெடுக்கவும் பயன்படுத்தவும் ஏற்றது.

திட்டச் சுருக்கம்

இந்த மெக்சிகன் ஒருங்கிணைக்கப்பட்ட ஒளிமின்னழுத்த மற்றும் ஆற்றல் சேமிப்பு முன் தயாரிக்கப்பட்ட துணை மின்நிலையத் திட்டமானது, இப்பகுதியின் வெப்பமண்டல, வெப்பம் மற்றும் மழை காலநிலைக்கு உகந்ததாக, ஈரப்பதம் எதிர்ப்பு, வெப்பச் சிதறல் மற்றும் அரிப்புப் பாதுகாப்பு ஆகியவற்றில் சிறப்பான மேம்பாடுகளைக் கொண்ட ஒரு மட்டு, விரிவான மின் விநியோகத் தீர்வைப் பயன்படுத்துகிறது. விரைவான ஆன்-சைட் நிறுவலுடன் தொழிற்சாலை தயாரிப்பை இணைக்கும் கட்டுமான அணுகுமுறையைப் பயன்படுத்தி, இது ஒளிமின்னழுத்த தலைகீழ், தற்போதைய சேகரிப்பு மற்றும் விநியோகம் மற்றும் மின்னழுத்தத்தை மேம்படுத்துதல் ஆகியவற்றின் முழு சங்கிலி ஒருங்கிணைப்பை அடைகிறது. தீர்வு உயர் தரப்படுத்தலை நிரூபிக்கிறது மற்றும் லத்தீன் அமெரிக்காவில் உள்ள வெப்பமண்டல புதுப்பிக்கத்தக்க எரிசக்தி நிலையங்களுக்கு ஒரு முக்கிய அம்சமாக செயல்படுகிறது, இது வெளிநாட்டு PV மற்றும் ஆற்றல் சேமிப்பு ஆயத்த தயாரிப்பு வாடிக்கையாளர்களுக்கு பதவி உயர்வுக்கு ஏற்றது.
