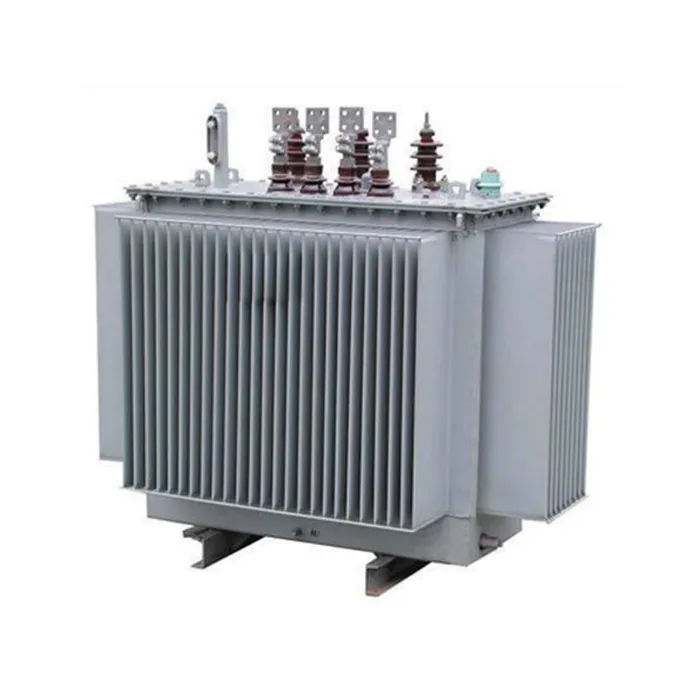

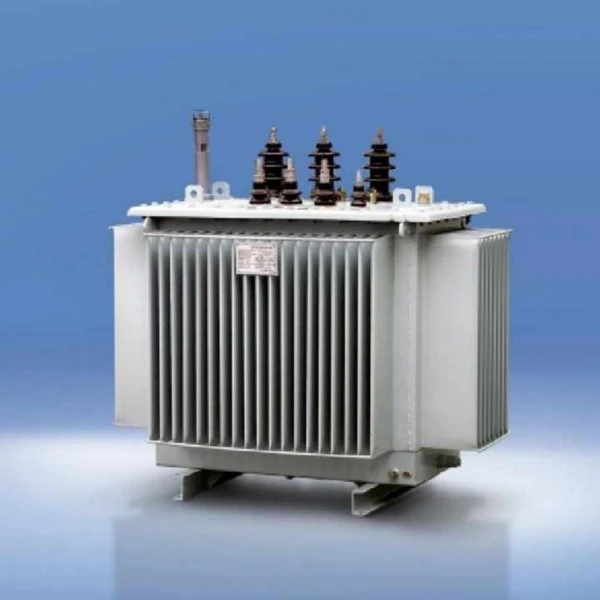

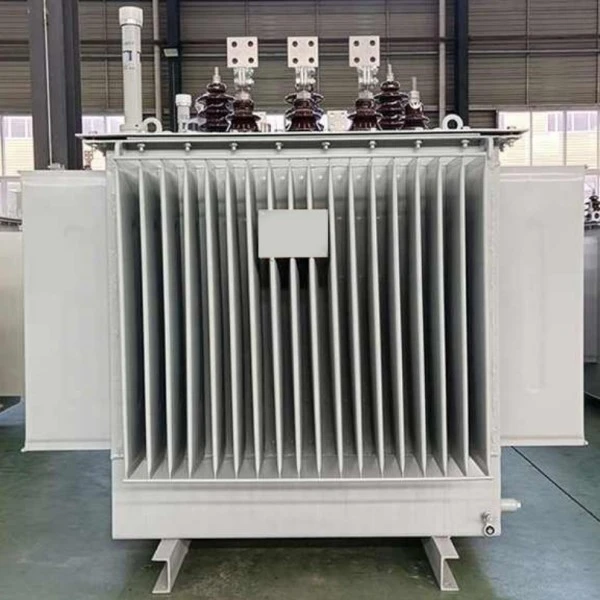

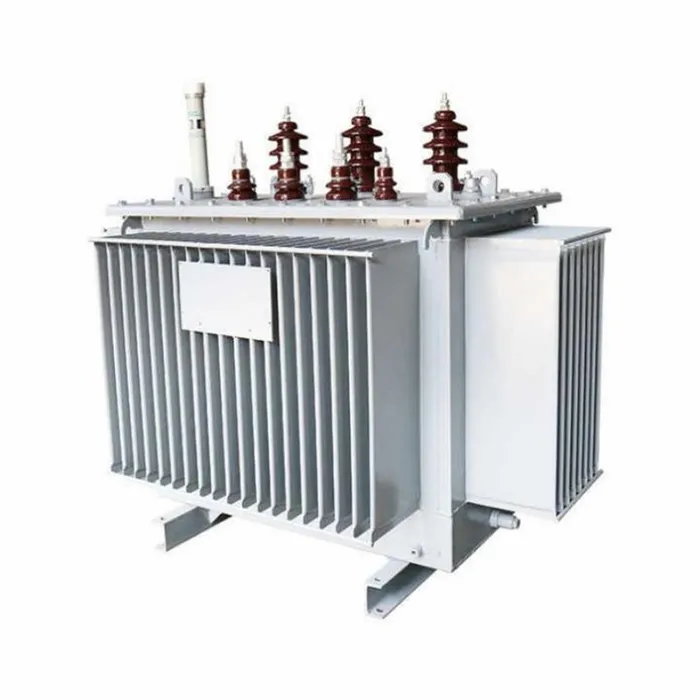

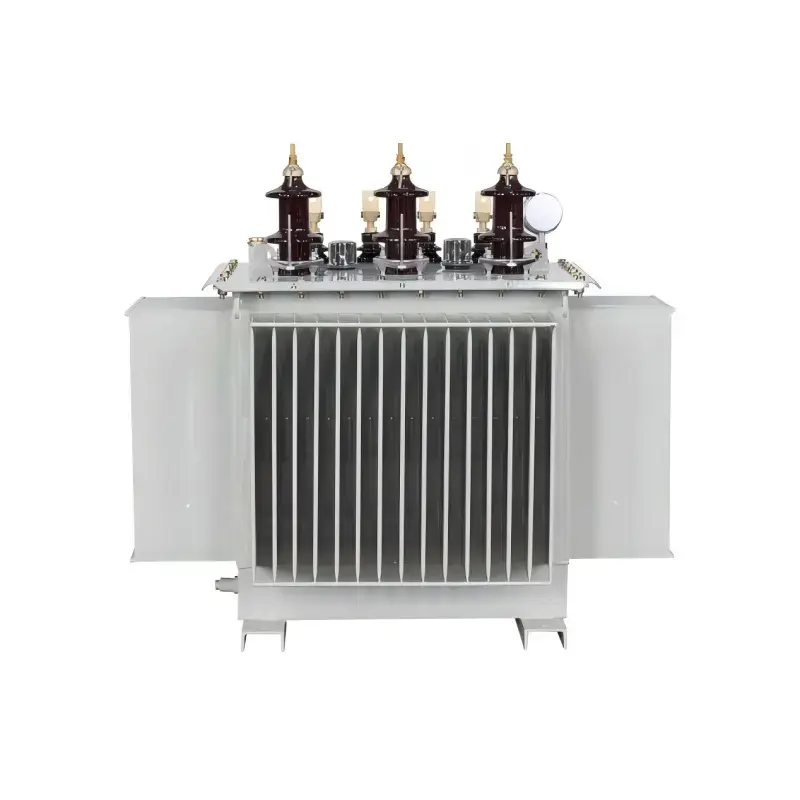

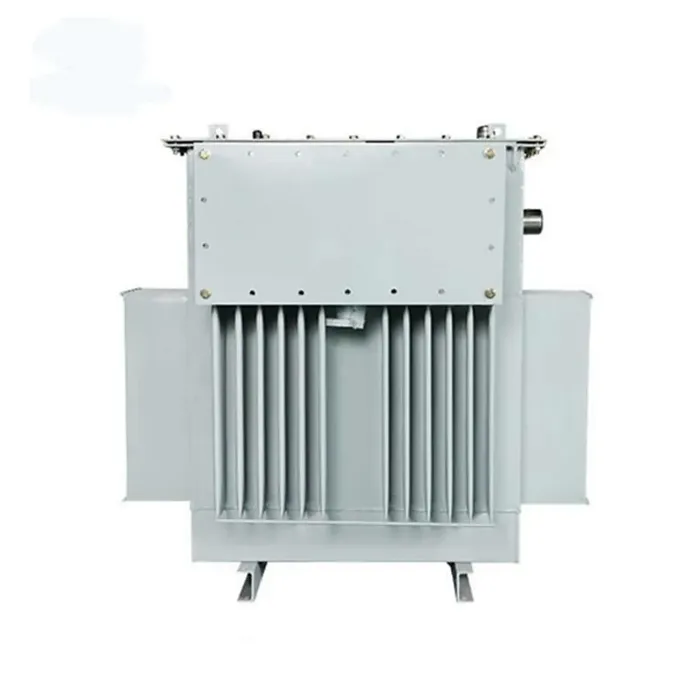

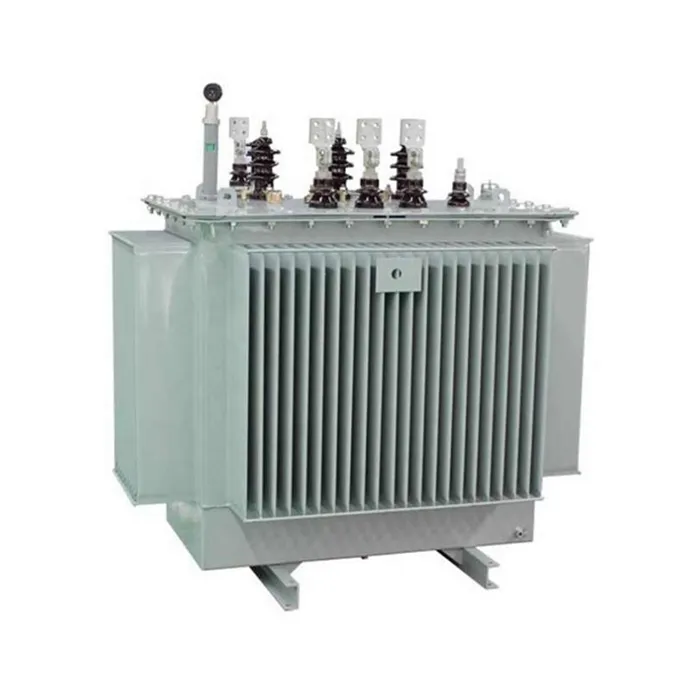

S9 மூன்று கட்ட எண்ணெய் நிரப்பப்பட்ட குறைந்த மின்னழுத்த மின்மாற்றி

எங்கள் நிறுவனத்தின் S9 த்ரீ பேஸ் ஆயில் நிரப்பப்பட்ட குறைந்த மின்னழுத்த மின்மாற்றி என்பது குறைந்த மின்னழுத்த மின் விநியோக அமைப்புகளுக்காக வடிவமைக்கப்பட்ட மிகவும் நம்பகமான சக்தி சாதனமாகும். இந்தத் தயாரிப்பை வாங்குவது, நிலையான செயல்திறன் மற்றும் செலவு-செயல்திறன் ஆகியவற்றை ஒருங்கிணைக்கும் உயர்தர மின்மாற்றியை வழங்குகிறது, இது தொழில்துறை ஆலைகள், வணிக கட்டிடங்கள் மற்றும் குடியிருப்பு மின் விநியோக சூழ்நிலைகளில் பரவலாகப் பொருந்தும். இந்த தயாரிப்பு உயர்தர குளிர்-உருட்டப்பட்ட சிலிக்கான் எஃகு தாள்கள் மற்றும் உயர் தூய்மை செப்பு முறுக்குகளைப் பயன்படுத்துகிறது. அதன் உகந்த மைய அமைப்பு ஹிஸ்டெரிசிஸ் மற்றும் சுழல் மின்னோட்ட இழப்புகளை திறம்பட குறைக்கிறது, நீண்ட கால நிலையான மற்றும் நம்பகமான செயல்பாட்டை உறுதி செய்கிறது. எண்ணெயில் மூழ்கிய காப்பு குளிரூட்டும் அமைப்பு சிறந்த வெப்பச் சிதறல் மற்றும் அதிக சுமை திறனை வழங்குகிறது, மின்னழுத்த ஏற்ற இறக்கங்கள் அல்லது குறிப்பிடத்தக்க சுமை மாற்றங்களின் நிலைகளிலும் கூட நிலையான வெளியீட்டு மின்னழுத்தத்தை பராமரிக்கிறது. முழுமையாக சீல் செய்யப்பட்ட அமைப்பு வெளிப்புற ஈரப்பதம் மற்றும் அசுத்தங்களை திறம்பட தனிமைப்படுத்துகிறது, உபகரணங்களின் ஆயுளை நீட்டிக்கிறது மற்றும் பராமரிப்பு அதிர்வெண்ணைக் குறைக்கிறது.

தயாரிப்பு அளவுரு (குறிப்பு)

தயாரிப்பு அம்சம் மற்றும் பயன்பாடு

தயாரிப்பு அம்சங்கள்

ஆற்றல் திறன் மற்றும் குறைந்த இழப்பு:முந்தைய S7 தொடருடன் ஒப்பிடும்போது, ​​S9 மின்மாற்றியானது சுமை இல்லாத இழப்பில் சராசரியாக சுமார் 10% குறைப்பு, சுமை இழப்பில் சுமார் 22% குறைப்பு மற்றும் ஏறக்குறைய 46% சுமை இல்லாத மின்னோட்டத்தில் இன்னும் குறிப்பிடத்தக்க குறைப்பு ஆகியவற்றைக் கொண்டுள்ளது. அந்த நேரத்தில் இது தேசிய அளவில் ஊக்குவிக்கப்பட்ட ஆற்றல் சேமிப்பு தயாரிப்பு ஆகும்.

நம்பகமான கட்டமைப்பு வடிவமைப்பு:

முக்கிய:S9 எண்ணெயில் மூழ்கிய மின்மாற்றி உயர்தர குளிர்-உருட்டப்பட்ட தானிய-சார்ந்த சிலிக்கான் எஃகு, முழு சாய்ந்த மூன்று-படி மடியில் கூட்டு மைய அமைப்பைப் பயன்படுத்தி, இழப்பு மற்றும் சத்தத்தை திறம்பட குறைக்கிறது.

முறுக்குகள்:உயர் மின்னழுத்த முறுக்கு பல அடுக்கு உருளை அமைப்பை ஏற்றுக்கொள்கிறது, அதே சமயம் குறைந்த மின்னழுத்த முறுக்கு நீளமான எண்ணெய் குழாய்களுடன் ஒரு உருளை அல்லது மேம்படுத்தப்பட்ட ஹெலிகல் அமைப்பைப் பயன்படுத்துகிறது, வெப்பச் சிதறல் மற்றும் இயந்திர வலிமையை அதிகரிக்கிறது.

கட்டுதல் செயல்முறை:அனைத்து ஃபாஸ்டென்சர்களும் சுய-பூட்டுதல் எதிர்ப்பு தளர்த்தல் நட்களைப் பயன்படுத்துகின்றன, மேலும் போக்குவரத்து மற்றும் நீண்ட கால செயல்பாட்டின் போது நிலைத்தன்மையை உறுதிப்படுத்த ஒரு முக்கிய பொருத்துதல் அமைப்பு சேர்க்கப்படுகிறது, இது முக்கிய ஆய்வு மற்றும் தூக்கும் பராமரிப்பு தேவையை நீக்குகிறது.

முழுமையாக சீல் செய்யப்பட்ட அமைப்பு (S9-M தொடர்):S9 விநியோக மின்மாற்றி தொட்டி நெளி பேனல்களுடன் வடிவமைக்கப்பட்டுள்ளது, இது எண்ணெய் அளவு மாற்றங்களை ஈடுசெய்ய சுவாச செயல்பாட்டை வழங்குகிறது, இது பாரம்பரிய கன்சர்வேட்டரை நீக்குகிறது. இந்த முழுமையாக சீல் செய்யப்பட்ட அமைப்பு மின்மாற்றி எண்ணெயை வெளிப்புறக் காற்றிலிருந்து முற்றிலும் தனிமைப்படுத்துகிறது, ஆக்ஸிஜன் மற்றும் ஈரப்பதத்தை திறம்பட தடுக்கிறது, இதனால் இன்சுலேடிங் எண்ணெயின் வயதானதை தாமதப்படுத்துகிறது.

விரிவான பாதுகாப்பு பாதுகாப்பு: S9 மூன்று கட்ட எண்ணெய் நிரப்பப்பட்ட குறைந்த மின்னழுத்த மின்மாற்றிஅழுத்த நிவாரண வால்வு, டயல் தெர்மோமீட்டர் மற்றும் கேஸ் ரிலே போன்ற கூறுகளுடன் பொருத்தப்பட்டுள்ளது, இது உள் அழுத்தம் மிக அதிகமாக இருக்கும்போது உடனடியாக அழுத்தத்தை வெளியிடுகிறது, பாதுகாப்பான உபகரணங்களின் செயல்பாட்டை உறுதி செய்கிறது.

அம்சங்களின் நன்மைகள்

கணிசமாக குறைக்கப்பட்ட இயக்க செலவுகள்:முக்கிய நன்மை ஆற்றல் திறன் உள்ளது. S7 தொடருடன் ஒப்பிடும்போது, ​​S9 தயாரிப்பின் இயக்கச் செலவுகள் தோராயமாக 19% குறைக்கப்படுகின்றன, இதன் விளைவாக நீண்ட கால செயல்பாட்டில் கணிசமான மின்சாரம் சேமிக்கப்படுகிறது.

உயர் செயல்பாட்டு நம்பகத்தன்மை:மேம்படுத்தப்பட்ட காயில் எண்ட் சப்போர்ட், ஒரு புதிய இன்சுலேஷன் அமைப்பு மற்றும் ஷார்ட் சர்க்யூட்-எதிர்ப்பு வடிவமைப்பு ஆகியவற்றுடன், திடீர் ஷார்ட் சர்க்யூட்களைத் தாங்கும் திறன் கணிசமாக மேம்படுத்தப்படுகிறது. இது தேசிய அளவில் அங்கீகரிக்கப்பட்ட சோதனை மையத்தில் திடீர் ஷார்ட் சர்க்யூட் சோதனைகளில் தேர்ச்சி பெற்றது, கட்டம் ஏற்ற இறக்கங்கள் போன்ற பாதகமான சூழ்நிலைகளிலும் நிலையான செயல்பாட்டை உறுதி செய்கிறது.

மிகக் குறைந்த பராமரிப்புச் செலவுகள்:முழுமையாக சீல் செய்யப்பட்ட அமைப்பு அதன் இயல்பான சேவை வாழ்க்கையின் போது மின்மாற்றி எண்ணெயை மாற்ற வேண்டிய தேவையை நீக்குகிறது, பராமரிப்பு பணிச்சுமை மற்றும் செலவுகளை பெரிதும் குறைக்கிறது.

உயர் தழுவல் மற்றும் அழகியல் வடிவமைப்பு:நெளி தொட்டி வடிவமைப்பு வெப்பத்தை சிதறடிக்கும் திறனை மேம்படுத்துவது மட்டுமல்லாமல், மிகவும் கச்சிதமான மற்றும் அழகியல் தயாரிப்பில் விளைகிறது, நிறுவல் தடயத்தைக் குறைக்கிறது.

தயாரிப்புகள் சுற்றுச்சூழலுக்கு ஏற்றது

விண்ணப்ப காட்சிகள்

10kV அல்லது 35kV உயர் மின்னழுத்த மின்சாரம் 400V குறைந்த மின்னழுத்த மின்சாரமாக மாற்றப்பட வேண்டிய டெர்மினல் பவர் விநியோக பயன்பாடுகளில் S9 த்ரீ பேஸ் ஆயில் நிரப்பப்பட்ட குறைந்த மின்னழுத்த மின்மாற்றிகள் முதன்மையாகப் பயன்படுத்தப்படுகின்றன. குறிப்பிட்ட காட்சிகள் அடங்கும்:

மூடப்பட்ட வகை (S9-M தொடர்)பெட்ரோலியம் மற்றும் இரசாயன செயலாக்கம் போன்ற தொழில்களுக்கு குறிப்பாக பொருத்தமானது. இந்த சூழல்களில் பொதுவாக அதிக அளவு எண்ணெய் மற்றும் இரசாயனங்கள் உள்ளன; முழுமையாக சீல் செய்யப்பட்ட அமைப்பு அரிக்கும் வாயுக்களை திறம்பட தனிமைப்படுத்துகிறது, உள் கூறுகளை பாதுகாக்கிறது மற்றும் பாதுகாப்பான செயல்பாட்டை உறுதி செய்கிறது.

இணைக்கப்படாத வகை (S9 தொடர்):தொழில்துறை மற்றும் சுரங்க நிறுவனங்கள், கட்டுமான தளங்கள், குடியிருப்பு சமூகங்கள், வணிக மையங்கள், விமான நிலையங்கள், ரயில் நிலையங்கள் மற்றும் பிற பொது தொழில்துறை மற்றும் சிவில் கட்டிடங்களில் மின் விநியோக மையங்களாக பரவலாகப் பயன்படுத்தப்படுகிறது.

உள்கட்டமைப்பு மற்றும் விவசாயம்:சுரங்கப்பாதைகள், துளையிடும் தளங்கள், எண்ணெய் உற்பத்தி தளங்கள் மற்றும் நகர்ப்புற மற்றும் கிராமப்புற விவசாய மின் கட்டங்களில் பல்வேறு உபகரணங்களுக்கு நிலையான மின்சாரம் வழங்க பொதுவாகப் பயன்படுத்தப்படுகிறது.

தயாரிப்பு விவரங்கள்

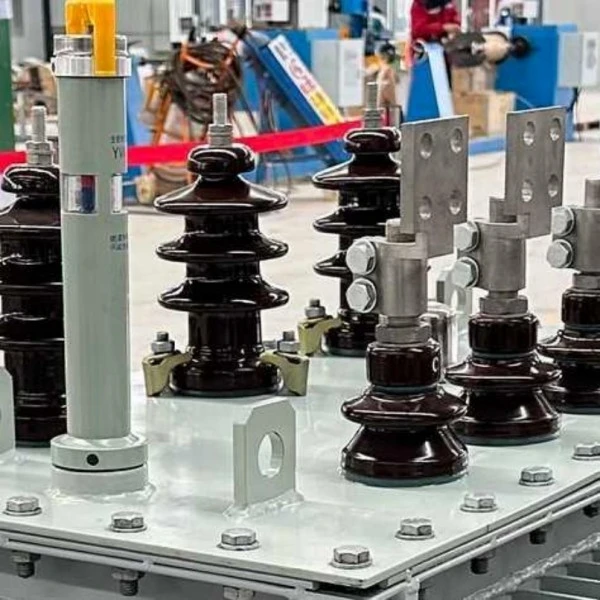

மூன்று-கட்ட எண்ணெய் நிரப்பப்பட்ட மின்மாற்றி தயாரிப்பு விவரங்களில் விரிவான தேர்வுமுறைக்கு உட்பட்டுள்ளது. கோர், சுருள்கள், எண்ணெய் தொட்டி மற்றும் ஃபாஸ்டென்சர்கள் போன்ற முக்கிய கூறுகளின் சுத்திகரிக்கப்பட்ட வடிவமைப்பின் மூலம், இது குறைந்த இழப்பு, அதிக நம்பகத்தன்மை மற்றும் பராமரிப்பு இல்லாத பண்புகளை அடைகிறது.

முக்கிய கூறு அமைப்பு மற்றும் செயல்முறை

அடிக்கடி கேட்கப்படும் கேள்விகள்

S9 மூன்று கட்ட எண்ணெயில் மூழ்கிய விநியோக மின்மாற்றி என்றால் என்ன?

S9 மூன்று கட்ட எண்ணெய்-மூழ்கிய விநியோக மின்மாற்றி என்பது 6kV, 10kV, 11kV அல்லது 13.8kV போன்ற நடுத்தர மின்னழுத்த மின்சாரத்தை 0.4kV, 0.415kV அல்லது 0.433kV போன்ற குறைந்த மின்னழுத்த மின்சாரத்திற்குக் குறைக்கப் பயன்படும் ஒரு சக்தி விநியோக சாதனமாகும். இது தொழில்துறை ஆலைகள், வணிக கட்டிடங்கள், குடியிருப்பு சமூகங்கள், சுரங்க தளங்கள், விவசாய மின் கட்டங்கள் மற்றும் பயன்பாட்டு விநியோக அமைப்புகளில் பரவலாகப் பயன்படுத்தப்படுகிறது.

S9 எண்ணெயில் மூழ்கிய மின்மாற்றியின் மின்னழுத்த விகிதத்தைத் தனிப்பயனாக்க முடியுமா?

ஆம். உள்ளூர் கட்டம் மற்றும் திட்டத் தேவைகளுக்கு ஏற்ப மின்னழுத்த விகிதத்தை Lugao தனிப்பயனாக்கலாம். பொதுவான விருப்பங்களில் 10kV/0.4kV, 11kV/0.415kV, 13.8kV/0.4kV மற்றும் பிற தனிப்பயனாக்கப்பட்ட மின்னழுத்த சேர்க்கைகள் அடங்கும். திசையன் குழு, தட்டுதல் வரம்பு, அதிர்வெண் மற்றும் துணைக்கருவிகளையும் தனிப்பயனாக்கலாம்.

இந்த மின்மாற்றிக்கு என்ன திறன் வரம்பு உள்ளது?

S9 எண்ணெயில் மூழ்கிய விநியோக மின்மாற்றி திட்டத் தேவைகளுக்கு ஏற்ப வெவ்வேறு மதிப்பிடப்பட்ட திறன்களில் வழங்கப்படலாம். பொதுவான திறன்களில் 5kVA, 10kVA, 30kVA, 50kVA, 100kVA, 250kVA, 500kVA, 1000kVA, 1600kVA, 2000kVA மற்றும் 2500kVA ஆகியவை அடங்கும். உங்கள் சுமை தேவையின் அடிப்படையில் பொருத்தமான மாதிரி தேர்வுக்கு Lugao ஐ தொடர்பு கொள்ளவும்.

S9 மற்றும் S11 எண்ணெயில் மூழ்கிய மின்மாற்றிகளுக்கு என்ன வித்தியாசம்?

S9 தொடருடன் ஒப்பிடும்போது, ​​திS11 தொடர்பொதுவாக குறைந்த சுமை இழப்பு மற்றும் சிறந்த ஆற்றல் சேமிப்பு செயல்திறன் உள்ளது. S9 மின்மாற்றி அதன் நிலையான செயல்பாடு, முதிர்ந்த வடிவமைப்பு மற்றும் செலவு-செயல்திறன் காரணமாக இன்னும் பல விநியோக திட்டங்களில் பரவலாகப் பயன்படுத்தப்படுகிறது. இறுதித் தேர்வு திட்ட வரவு செலவுத் திட்டம், செயல்திறன் தேவைகள், உள்ளூர் தரநிலைகள் மற்றும் இயக்க நிலைமைகளைப் பொறுத்தது.

S9 எண்ணெய் நிரப்பப்பட்ட மின்மாற்றி வெளிப்புற நிறுவலுக்கு ஏற்றதா?

ஆம். S9 எண்ணெய் நிரப்பப்பட்ட மின்மாற்றி வெளிப்புற நிறுவலுக்கு வடிவமைக்கப்படலாம். திட்டத் தேவைகளுக்கு ஏற்ப சீல் செய்யப்பட்ட எண்ணெய் தொட்டி, அரிப்பு எதிர்ப்பு பூச்சு, அழுத்தம் நிவாரண வால்வு, தெர்மோமீட்டர், எண்ணெய் நிலை காட்டி மற்றும் பிற பாதுகாப்பு பாகங்கள் ஆகியவற்றைக் கொண்டிருக்கும். கடுமையான சூழல்களுக்கு, மேற்கோள் காட்டுவதற்கு முன், உயரம், சுற்றுப்புற வெப்பநிலை, ஈரப்பதம் மற்றும் மாசு நிலை ஆகியவற்றை வழங்கவும்.

இந்த மின்மாற்றி என்ன குளிரூட்டும் முறையைப் பயன்படுத்துகிறது?

S9 எண்ணெயில் மூழ்கிய விநியோக மின்மாற்றி பொதுவாக ONAN குளிர்ச்சியைப் பயன்படுத்துகிறது, அதாவது எண்ணெய் இயற்கை காற்று இயற்கை குளிர்ச்சி. மின்மாற்றி எண்ணெய் வெப்பத்தை மாற்றுவதற்கு இயற்கையாக தொட்டியின் உள்ளே சுற்றுகிறது, அதே நேரத்தில் வெளிப்புற தொட்டி மேற்பரப்பு இயற்கையான காற்று குளிர்ச்சியின் மூலம் வெப்பத்தை சிதறடிக்கிறது.

Lugao OEM அல்லது தனிப்பயனாக்கப்பட்ட மின்மாற்றி சேவையை வழங்க முடியுமா?

ஆம். Lugao OEM மற்றும் தனிப்பயனாக்கப்பட்ட மின்மாற்றி சேவைகளை வழங்குகிறது. தனிப்பயனாக்குதல் விருப்பங்களில் மதிப்பிடப்பட்ட திறன், மின்னழுத்த விகிதம், அதிர்வெண், திசையன் குழு, தட்டுதல் வரம்பு, உறை வடிவமைப்பு, மின்மாற்றி பாகங்கள், ஓவியம் வண்ணம், பெயர்ப்பலகை மற்றும் பேக்கேஜிங் தேவைகள் ஆகியவை அடங்கும்.

தயாரிப்பு விற்பனைக்குப் பிந்தைய சேவை

1. மின்மாற்றி நிறுவப்பட்டு, தளத்தில் செயல்பாட்டிற்கு வந்த பிறகு, அது கசிவு இல்லாததாக உத்தரவாதம் அளிக்கப்படுகிறது, மேலும் வண்ணப்பூச்சு உரிக்கப்படாமல் அல்லது மங்காது என்று உத்தரவாதம் அளிக்கப்படுகிறது. 5 ஆண்டு உத்தரவாதம் வழங்கப்படுகிறது; உத்தரவாதக் காலத்திற்குள் சாதாரண பயன்பாட்டின் கீழ் ஏற்படும் எந்த தரமான சிக்கல்களும் உத்தரவாதத்தால் மூடப்பட்டிருக்கும்.

2. அனைத்து தயாரிப்புகளும் வாழ்நாள் சேவையால் மூடப்பட்டிருக்கும், தயாரிப்பு பாகங்களின் முழுமையை உறுதி செய்கிறது.

3. சேவை வாழ்க்கை 30 ஆண்டுகளுக்கு குறைவாக இல்லை.

4. உபகரணங்கள் செயலிழந்தால், வாங்குபவரிடமிருந்து அறிவிப்பைப் பெற்ற ஒரு மணி நேரத்திற்குள் சப்ளையர் பதிலளிப்பார், மேலும் உள்நாட்டில் 24 மணி நேரத்திற்குள் தொழில்நுட்ப பணியாளர்களை தளத்திற்கு அனுப்புவார்.

சேவை அர்ப்பணிப்பு

1. எங்கள் தயாரிப்புகள் ISO9001-2015 தர மேலாண்மை அமைப்பு தேவைகளுக்கு இணங்க உற்பத்தி செய்யப்படுகின்றன, தொழிற்சாலையை விட்டு வெளியேறும் முன் 100% தயாரிப்பு தரத்தை உறுதி செய்கிறது.

2. வாடிக்கையாளர் திருப்தியை உறுதிப்படுத்த எங்கள் நிறுவனம் விரிவான முன் விற்பனை, விற்பனை மற்றும் விற்பனைக்குப் பிந்தைய சேவையை வழங்குகிறது.

1. எங்கள் நிறுவனம் 60 மாத உத்தரவாதத்தை வழங்குகிறது. ஏதேனும் தரச் சிக்கல்கள் ஏற்பட்டால், 100% வாடிக்கையாளர் திருப்தியை உறுதிசெய்யும் வகையில், நாங்கள் தயாரிப்பை இலவசமாக சரிசெய்வோம் அல்லது மாற்றுவோம்.

மின்மாற்றிகளின் வடிவமைப்பு மற்றும் சோதனை பின்வரும் தரநிலைகளுக்கு இணங்க வேண்டும்:

GB1094.1~2-1996, GB1094.3-2003, GB1094.5-2008 《Power Transformers》

GB/T6451-2015 《ஆயிலில் மூழ்கிய பவர் டிரான்ஸ்ஃபார்மர்களுக்கான விவரக்குறிப்பு மற்றும் தொழில்நுட்பத் தேவைகள்》

JB/T3837-2010 《டிரான்ஸ்ஃபார்மர் தயாரிப்புகளுக்கான வகை பதவிகளை தொகுக்கும் முறை》

GB/T311.1-3.11-97 《உயர் மின்னழுத்த பரிமாற்றம் மற்றும் உருமாற்ற உபகரணங்களுக்கான காப்பு ஒருங்கிணைப்பு மற்றும் உயர் மின்னழுத்த சோதனை நுட்பங்கள்》

GB10237-88 《பவர் டிரான்ஸ்ஃபார்மர்களுக்கான இன்சுலேஷன் நிலைகள் மற்றும் மின்கடத்தா சோதனைகள்—வெளிப்புற இன்சுலேஷன் ஏர் கிளியரன்ஸ்கள்》

GB7595-87 《சேவையில் உள்ள டிரான்ஸ்ஃபார்மர் ஆயிலுக்கான தர தரநிலை》

GB7328-87 《மின்மாற்றிகளுக்கான ஒலி அளவை அளவிடுதல்》

GB7534-87 《பகுதி வெளியேற்றத்தின் அளவீடு》

GB/T15164-94 《ஆயிலில் மூழ்கிய பவர் டிரான்ஸ்ஃபார்மர்களுக்கான ஏற்றுதல் வழிகாட்டி》

DL/T586-95 《பவர் உபகரணப் பயனர்களின் உற்பத்தி மேற்பார்வைக்கான தொழில்நுட்ப வழிகாட்டி》

GB/T311.1-3.11-97 《உயர் மின்னழுத்த பரிமாற்றம் மற்றும் உருமாற்ற உபகரணங்களுக்கான காப்பு ஒருங்கிணைப்பு மற்றும் உயர் மின்னழுத்த சோதனை நுட்பங்கள்》

GB2536-1990 《டிரான்ஸ்பார்மர் ஆயில்》

JB/T56011-92 《எண்ணையில் மூழ்கிய பவர் டிரான்ஸ்ஃபார்மர்களுக்கான தயாரிப்பு தர வகைப்பாடு》

ZBK41005-89 《6-220KV மின்மாற்றிகளின் ஒலி நிலை
