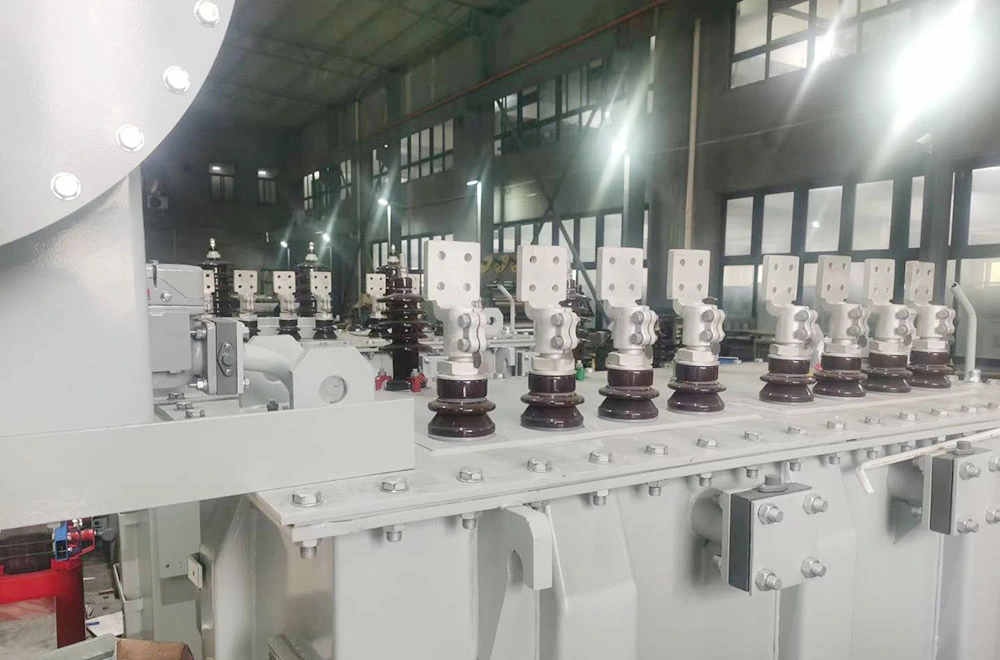

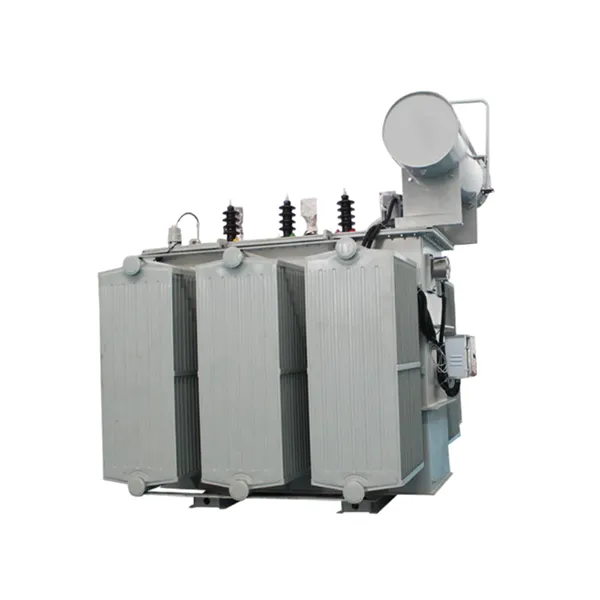

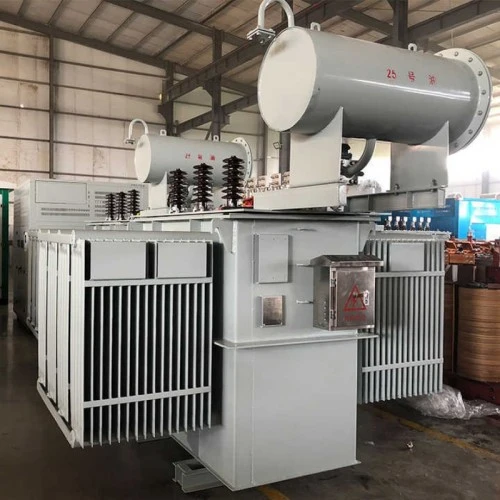

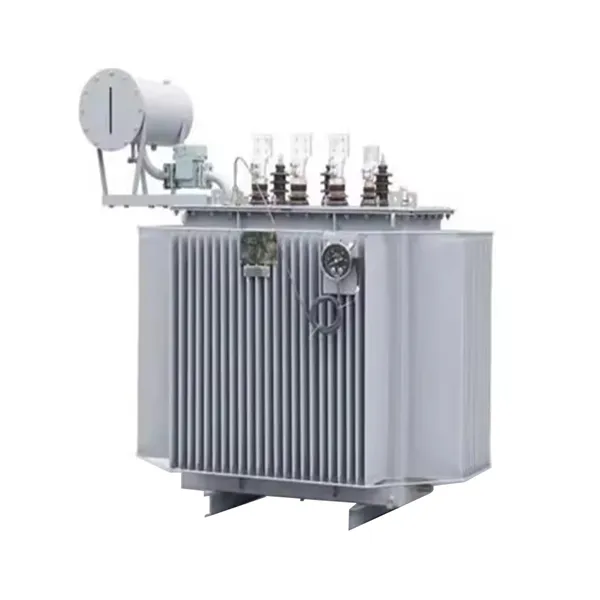

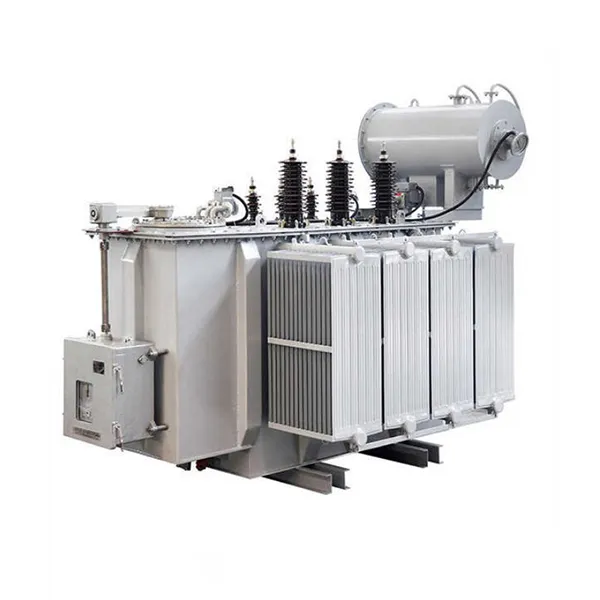

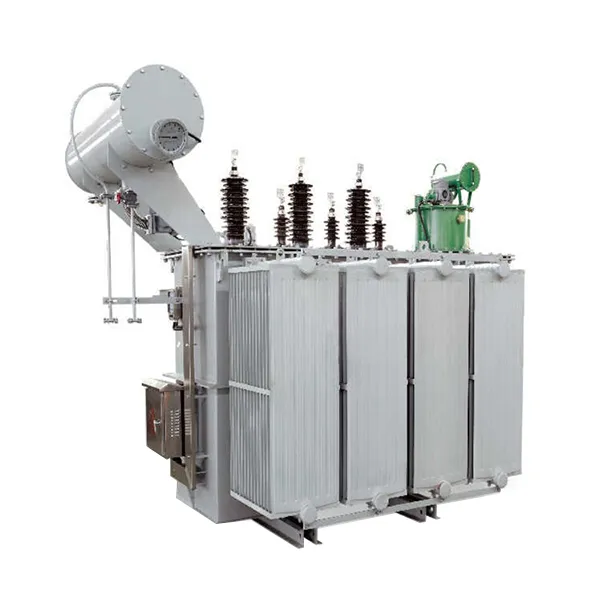

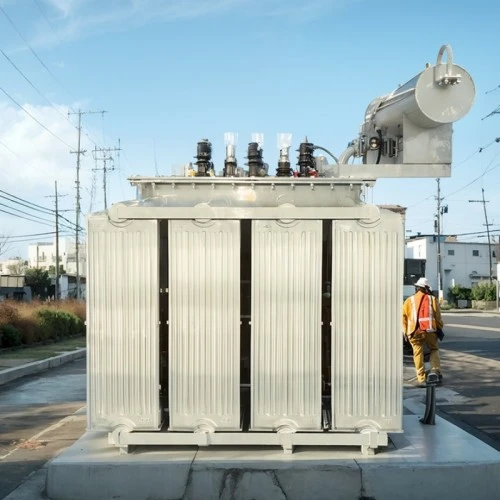

500kva எண்ணெய் மூழ்கிய வெளிப்புற உயர் மின்னழுத்த மின்மாற்றி

500kVA என மதிப்பிடப்பட்ட இந்த மூன்று-நிலை எண்ணெய்-அழுத்தப்பட்ட வெளிப்புற உயர் மின்னழுத்த மின்மாற்றி, 10kV அல்லது 35kV போன்ற உயர் மின்னழுத்தங்களைக் குறைத்து 0.4kV போன்ற குறைந்த மின்னழுத்த நிலைகளுக்கு மாற்றும் வகையில் வடிவமைக்கப்பட்டுள்ளது, இது டெர்மினல் விநியோக அமைப்புகளுக்கு ஏற்றதாக அமைகிறது. மின்மாற்றியானது உயர்-ஊடுருவக்கூடிய குளிர்-உருட்டப்பட்ட தானிய-சார்ந்த சிலிக்கான் எஃகு மூலம் கட்டமைக்கப்பட்ட ஒரு ஸ்டெப் மடி கூட்டு வடிவமைப்பைக் கொண்டுள்ளது. சுமை இல்லாத இழப்பு மதிப்புகள் தேசிய தரத்தை கணிசமாக விஞ்சும்.

உயர் மின்னழுத்த மற்றும் குறைந்த மின்னழுத்த முறுக்குகள் இரண்டும் ஆக்ஸிஜன் இல்லாத செப்பு கடத்திகள் மூலம் தயாரிக்கப்படுகின்றன. குறைந்த மின்னழுத்த முறுக்கு நீளமான எண்ணெய் குழாய்களுடன் ஒரு படலம்-காயம் கட்டமைப்பை ஏற்றுக்கொள்கிறது, இயந்திர வலிமை மற்றும் குறுகிய சுற்று தாங்கும் திறனை கணிசமாக மேம்படுத்துகிறது. எண்ணெய் அளவு மாற்றங்களை தானாக ஈடுசெய்யும் போது முழுமையாக சீல் செய்யப்பட்ட நெளி தொட்டி வடிவமைப்பு சிறந்த வெப்பச் சிதறலை வழங்குகிறது. இந்த வடிவமைப்பு இன்சுலேடிங் எண்ணெய் மற்றும் சுற்றுப்புற காற்று இடையே தொடர்பைத் தடுக்கிறது, எண்ணெய் ஆக்சிஜனேற்றம் மற்றும் ஈரப்பதம் உட்செலுத்தலை நீக்குகிறது, இதன் மூலம் சேவை வாழ்க்கை நீட்டிக்கப்படுகிறது.

கிரிட் மின்னழுத்த ஏற்ற இறக்கங்களுக்கு இடமளிக்க எண்ணையில் மூழ்கிய மின்மாற்றி பல தட்டுதல் வரம்புகளை (±5%, ±2×2.5%) ஆதரிக்கிறது. அதன் கச்சிதமான, உறுதியான கட்டுமானமானது துருவத்தில் பொருத்தப்பட்ட, தளம் அல்லது தரை மட்ட வெளிப்புற நிறுவல்களுக்கு பொருந்தும், இது பல்வேறு காலநிலை நிலைகளில் நம்பகமான செயல்திறனை உறுதி செய்கிறது.

தயாரிப்பு அளவுரு (குறிப்பு)

தயாரிப்பு அம்சம் மற்றும் பயன்பாடு

முக்கிய அம்சங்கள்

உயர் ஆற்றல் திறன்: உயர்-ஊடுருவக்கூடிய சிலிக்கான் எஃகு மற்றும் உகந்த மைய அமைப்பைப் பயன்படுத்துகிறது, வழக்கமான தயாரிப்புகளுடன் ஒப்பிடும்போது 15%-க்கும் அதிகமான சுமை இழப்பைக் குறைக்கிறது, சாதனத்தின் வாழ்நாளில் அளவிடக்கூடிய ஆற்றல் சேமிப்பை வழங்குகிறது.

முழுவதுமாக சீல் செய்யப்பட்ட கட்டுமானம்: நெளி தொட்டி வடிவமைப்பு ஒரு பாதுகாப்பாளரின் தேவையை நீக்குகிறது, எண்ணெய் ஆக்சிஜனேற்றம் மற்றும் ஈரப்பதத்தை உறிஞ்சுவதைத் தடுக்கிறது, பராமரிப்பு இல்லாத செயல்பாட்டை செயல்படுத்துகிறது.

உயர்ந்த வானிலை எதிர்ப்பு: -25°C முதல் +40°C வரையிலான சுற்றுப்புற வெப்பநிலையிலும், 1000 மீட்டர் உயரத்திலும் நம்பகத்தன்மையுடன் செயல்படுகிறது. IP54 பாதுகாப்பு தூசி மற்றும் மழைக்கு எதிர்ப்பை உறுதி செய்கிறது.

உயர் ஷார்ட்-சர்க்யூட் தாங்கும் திறன்: கிரிட் தவறுகளின் போது பாதுகாப்பை உறுதி செய்வதற்காக ஷார்ட் சர்க்யூட் தாக்க சோதனைகளில் தேர்ச்சி பெற்று, ஒரு வலுவான கிளாம்பிங் அமைப்புடன் முறுக்குகள் இயந்திரத்தனமாக வலுப்படுத்தப்படுகின்றன.

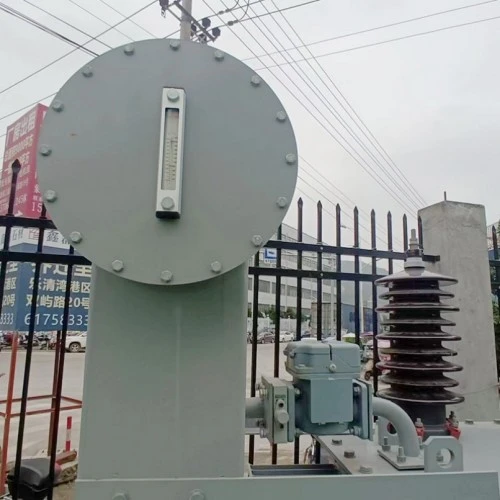

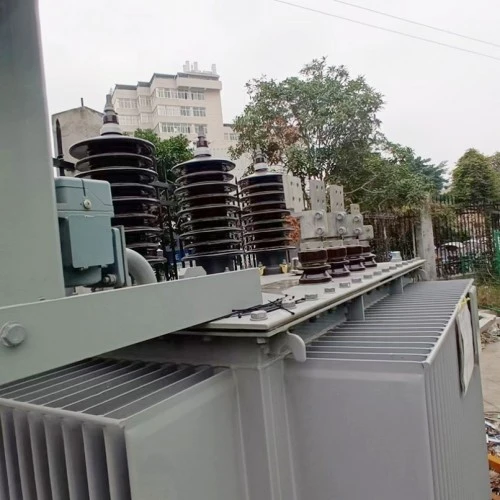

நெகிழ்வான நிறுவல்: கச்சிதமான பரிமாணங்கள் துருவத்தில் பொருத்தப்பட்ட, தளம் அல்லது தரை-நிலை நிறுவலை ஆதரிக்கின்றன, இது நகர்ப்புற மற்றும் கிராமப்புற தளக் கட்டுப்பாடுகளுக்கு ஏற்றது.

முக்கிய பயன்பாட்டு காட்சிகள்

நகர்ப்புற மின் விநியோக நெட்வொர்க்குகள்: நம்பகமான முனைய விநியோகம் தேவைப்படும் குடியிருப்பு பகுதிகள், வணிக மாவட்டங்கள் மற்றும் தொழில்துறை பூங்காக்களுக்கு ஏற்றது.

தொழில்துறை வசதிகள்: உற்பத்தி ஆலைகள், செயலாக்கக் கோடுகள் மற்றும் கனரக இயந்திரங்களுக்கு நிலையான குறைந்த மின்னழுத்த சக்தியை வழங்குகிறது, ஏற்ற இறக்கமான சுமைகளை எளிதாகக் கையாளுகிறது.

புதுப்பிக்கத்தக்க ஆற்றல் திட்டங்கள்: வெளிப்புற சூழல்களுக்கு வலுவான தகவமைப்புத் தன்மையுடன், ஸ்டெப்-அப் அல்லது விநியோக பயன்பாடுகளுக்கு ஒளிமின்னழுத்த மற்றும் காற்றாலை மின் உற்பத்தி அமைப்புகளில் பரவலாகப் பயன்படுத்தப்படுகிறது.

உள்கட்டமைப்பு கட்டுமானம்: விமான நிலையங்கள், சுரங்கப்பாதை அமைப்புகள், மருத்துவமனைகள் மற்றும் தரவு மையங்களில் அதிக மின்சாரம் வழங்கல் நம்பகத்தன்மை முக்கியமானது.

தற்காலிக மற்றும் அவசர பவர் சப்ளை: காம்பாக்ட் மற்றும் டிரான்ஸ்போர்ட்டபிள் டிசைன் தற்காலிக துணை மின்நிலையங்கள் அல்லது அவசரகால பழுதுபார்க்கும் காட்சிகளுக்கு ஏற்றதாக அமைகிறது.

தயாரிப்பு விவரங்கள்

முக்கிய பொருள் மற்றும் உற்பத்தி செயல்முறை

45° படிகள் கொண்ட மடியில் கூட்டு வடிவமைப்புடன் கூடிய உயர்-ஊடுருவக்கூடிய குளிர்-உருட்டப்பட்ட தானியம் சார்ந்த சிலிக்கான் ஸ்டீலைப் பயன்படுத்தி கோர் தயாரிக்கப்படுகிறது. கோர் லேமினேஷன்கள் துல்லியமாக வெட்டப்பட்டு, இறுக்கமான மூட்டுகள் மற்றும் சீரான காந்தப் பாதைகளை உறுதி செய்வதற்காக தானாகவே அடுக்கப்பட்டிருக்கும். மையமானது அரை-உலர்ந்த கண்ணாடி நாடாவுடன் பாதுகாப்பாக பிணைக்கப்பட்டுள்ளது, அதிர்வு மற்றும் இரைச்சலைக் குறைத்து, சுமை இல்லாத இழப்புகளைக் குறைக்கிறது.

முறுக்கு அமைப்பு

உயர் மின்னழுத்த மற்றும் குறைந்த மின்னழுத்த முறுக்குகள் இரண்டும் ஆக்ஸிஜன் இல்லாத செப்பு கடத்திகளைப் பயன்படுத்தி காயப்படுத்தப்படுகின்றன, அதிக மின் கடத்துத்திறன் மற்றும் குறைந்த எதிர்ப்பு இழப்புகளை வழங்குகின்றன. குறைந்த மின்னழுத்த முறுக்கு சீரான இடை-அடுக்கு காப்பு மற்றும் நீளமான எண்ணெய் குழாய்கள் கொண்ட படலம்-காயம் கட்டமைப்பை ஏற்றுக்கொள்கிறது, இயந்திர வலிமை மற்றும் குறுகிய சுற்று தாங்கும் திறனை கணிசமாக அதிகரிக்கிறது.

காப்பு மற்றும் குளிரூட்டும் அமைப்பு

உயர்தர கனிம இன்சுலேடிங் எண்ணெய் ஒரு மின்கடத்தா ஊடகம் மற்றும் குளிரூட்டியாக செயல்படுகிறது, இது சிறந்த இரசாயன நிலைத்தன்மை மற்றும் மின்கடத்தா வலிமையை வழங்குகிறது. எண்ணெய்-காகித காப்பு அமைப்பு கடுமையான வெற்றிட உலர்த்துதல் மற்றும் எண்ணெய் நிரப்புதல் செயல்முறைகளை எஞ்சிய ஈரப்பதம் மற்றும் காற்று குமிழ்களை அகற்றுகிறது, இது நிலையான தேவைகளை விட ஓரளவு வெளியேற்ற தொடக்க மின்னழுத்தத்தை உறுதி செய்கிறது.

தொட்டி மற்றும் சீல் அமைப்பு

தொட்டி ஒரு நெளி பேனல் வடிவமைப்பைக் கொண்டுள்ளது, இது வெப்பச் சிதறல் மற்றும் வெப்ப விரிவாக்க இழப்பீடு ஆகிய இரண்டையும் வழங்குகிறது, இது வெளிப்புற பாதுகாப்பாளரின் தேவையை நீக்குகிறது. முழுமையாக சீல் செய்யப்பட்ட அமைப்பு எண்ணெய் ஆக்சிஜனேற்றம் மற்றும் ஈரப்பதத்தை உட்செலுத்துவதைத் தடுக்கிறது, மின்மாற்றியின் சேவை வாழ்க்கை முழுவதும் பராமரிப்பு இல்லாத செயல்பாட்டை உறுதி செய்கிறது. ஒரு அழுத்தம் நிவாரண வால்வு மற்றும் எண்ணெய் நிலை அளவு ஆகியவை நிலையான பாதுகாப்பு அம்சங்களாக வழங்கப்படுகின்றன.

தரம் மற்றும் சோதனை உத்தரவாதம்

ஒவ்வொன்றும் எண்ணெய் மூழ்கிய வெளிப்புற உயர் மின்னழுத்த மின்மாற்றி சுமை இழப்பு மற்றும் சுமை இழப்பு அளவீடுகள், ஷார்ட் சர்க்யூட் மின்மறுப்பு சோதனைகள், தூண்டப்பட்ட ஓவர்-வோல்டேஜ் தாங்கும் சோதனைகள், பகுதியளவு வெளியேற்ற சோதனைகள் மற்றும் மின்னல் தூண்டுதல் சோதனைகள் உட்பட, பிரசவத்திற்கு முன் விரிவான வழக்கமான மற்றும் வகை சோதனைகளுக்கு உட்படுகிறது. அனைத்து முக்கிய செயல்திறன் குறிகாட்டிகளும் தேசிய தரநிலைகள் மற்றும் IEC விவரக்குறிப்புகள் இரண்டின் தேவைகளை மீறுகின்றன, சிக்கலான கள நிலைமைகளின் கீழ் நீண்ட கால நிலையான செயல்பாட்டை உறுதி செய்கிறது.

கேள்வி பதில்: முக்கிய தயாரிப்பு நுண்ணறிவு

Q1: 500kVA எண்ணெய் மூழ்கிய வெளிப்புற உயர் மின்னழுத்த மின்மாற்றி என்றால் என்ன, அது எங்கே பயன்படுத்தப்படுகிறது?

A: இந்த மின்மாற்றி 10kV அல்லது 35kV போன்ற உயர் மின்னழுத்தங்களை 500kVA திறன் கொண்ட 0.4kV போன்ற குறைந்த மின்னழுத்த நிலைகளாக மாற்றுகிறது. இது நகர்ப்புற விநியோக நெட்வொர்க்குகள், தொழில்துறை பூங்காக்கள், புதுப்பிக்கத்தக்க எரிசக்தி திட்டங்கள் மற்றும் வெளிப்புற நிறுவல் மற்றும் நீண்ட கால நம்பகத்தன்மை இன்றியமையாத உள்கட்டமைப்பு பயன்பாடுகளில் பரவலாகப் பயன்படுத்தப்படுகிறது.

Q2: இந்த மின்மாற்றி ஆற்றலைச் செயல்திறன் மிக்கதாக்குவது எது?

ப: அதிக ஊடுருவக்கூடிய தானியம் சார்ந்த சிலிக்கான் எஃகு மற்றும் உகந்த மைய கூட்டு வடிவமைப்பு ஆகியவற்றின் மூலம் ஆற்றல் திறன் அடையப்படுகிறது. இந்த அம்சங்கள் வழக்கமான தயாரிப்புகளுடன் ஒப்பிடுகையில் 15% க்கும் அதிகமான சுமை இல்லா இழப்பைக் குறைக்கின்றன, இது மின்மாற்றியின் இயக்க ஆயுளில் கணிசமான மின்சார சேமிப்புக்கு வழிவகுக்கிறது.

Q3: முழுமையாக சீல் செய்யப்பட்ட கட்டுமானத்தின் நன்மைகள் என்ன?

ப: முழுவதுமாக சீல் செய்யப்பட்ட நெளி தொட்டியானது கன்சர்வேட்டர் மற்றும் சுவாச அமைப்புக்கான தேவையை நீக்குகிறது. இது இன்சுலேடிங் எண்ணெயை வளிமண்டலக் காற்றைத் தொடர்புகொள்வதைத் தடுக்கிறது, ஆக்சிஜனேற்றம் மற்றும் ஈரப்பதத்தை உறிஞ்சுவதைத் தவிர்க்கிறது. இது பராமரிப்பு தேவைகளை குறைக்கிறது மற்றும் எண்ணெய் மற்றும் மின்மாற்றி இரண்டின் சேவை வாழ்க்கையை நீட்டிக்கிறது.

Q4: இந்த மின்மாற்றி ஷார்ட் சர்க்யூட் நிலையில் எவ்வாறு செயல்படுகிறது?

ப: 500kVA எண்ணெய் மூழ்கிய வெளிப்புற உயர் மின்னழுத்த டிரான்ஸ்பார்மர் இயந்திர ரீதியாக வலுவூட்டப்பட்ட முறுக்கு அமைப்பு மற்றும் வலுவான கிளாம்பிங் அமைப்புடன் வடிவமைக்கப்பட்டுள்ளது. இது தேசிய அளவில் அங்கீகரிக்கப்பட்ட சோதனை ஆய்வகங்களில் குறுகிய சுற்று தாக்க சோதனைகளை வெற்றிகரமாக நிறைவேற்றியுள்ளது, இது நம்பகமான செயல்திறன் மற்றும் கட்டம் பிழைகளின் போது பாதுகாப்பை உறுதி செய்கிறது

Q5: என்ன உத்தரவாதம் மற்றும் விற்பனைக்குப் பிந்தைய ஆதரவு வழங்கப்படுகிறது?

ப: சாதாரண பயன்பாட்டின் கீழ் உற்பத்தி குறைபாடுகளை உள்ளடக்கிய 5 ஆண்டு உத்தரவாதத்தை நாங்கள் வழங்குகிறோம். வாழ்நாள் தொழில்நுட்ப ஆதரவு மற்றும் உதிரி பாகங்கள் கிடைக்கும். தோல்வியுற்றால், அறிவிப்புக்கு ஒரு மணி நேரத்திற்குள் நாங்கள் பதிலளித்து, உள்நாட்டில் 24 மணி நேரத்திற்குள் தொழில்நுட்ப பணியாளர்களை அனுப்புவோம். மின்மாற்றி 30 வருடங்களுக்கும் குறைவான சேவை வாழ்க்கைக்காக வடிவமைக்கப்பட்டுள்ளது.

லுகாவோ பவரை ஏன் தேர்வு செய்ய வேண்டும்?

சான்றிதழ் மற்றும் தர உத்தரவாதம்

ISO 9001:2008 தர மேலாண்மை அமைப்பு சான்றளிக்கப்பட்டது

CE குறிக்கப்பட்டது

தேசிய மின்மாற்றி தரக் கண்காணிப்பு மற்றும் சோதனை மையத்திலிருந்து சோதனை அறிக்கைகளைத் தட்டச்சு செய்யவும்

டெலிவரிக்கு முன் 100% வழக்கமான சோதனை: சுமை இழப்பு, சுமை இழப்பு, ஷார்ட் சர்க்யூட் மின்மறுப்பு, தூண்டப்பட்ட அதிக மின்னழுத்தம், பகுதி வெளியேற்றம், மின்னல் தூண்டுதல் மற்றும் பல

பேக்கேஜிங் மற்றும் டெலிவரி

பேக்கேஜிங்: கடல், நிலம் அல்லது இரயில் போக்குவரத்திற்கு ஏற்ற மரப்பெட்டி அல்லது வானிலை-எதிர்ப்பு மூடப்பட்ட பேக்கேஜிங்

ஷிப்பிங் நிபந்தனை: எண்ணெய் நிரப்பப்பட்ட, சீல், தொழிற்சாலை சோதனை அறிக்கைகள், அறிவுறுத்தல் கையேடுகள் மற்றும் நிறுவல் வரைபடங்களுடன்

நிலையான பாகங்கள்: ஆயில் லெவல் கேஜ், பிரஷர் ரிலீப் வால்வ், டயல் தெர்மோமீட்டர், புஷிங்ஸ், கிரவுண்டிங் போல்ட் மற்றும் முழுமையான வன்பொருள் தொகுப்பு

விற்பனைக்குப் பிந்தைய சேவை உறுதி

5 ஆண்டு உத்தரவாதம்: பணியமர்த்தப்பட்ட பிறகு சாதாரண பயன்பாட்டின் கீழ் எழும் தர சிக்கல்களுக்கு இலவச பழுது அல்லது மாற்றீடு.

வாழ்நாள் சேவை ஆதரவு: தயாரிப்பு வாழ்க்கை சுழற்சி முழுவதும் தொழில்நுட்ப உதவி மற்றும் உதிரி பாகங்கள் கிடைக்கும்.

30 வருட வடிவமைப்பு வாழ்க்கை: நீண்ட கால நம்பகத்தன்மையை உறுதி செய்வதற்காக உயர்தர பொருட்களால் கட்டப்பட்டது.

அவசர பதில்: தவறு அறிவிப்பின் ஒரு மணி நேரத்திற்குள் பதில்; 24 மணி நேரத்திற்குள் உள்நாட்டு ஆன்-சைட் சேவை.
