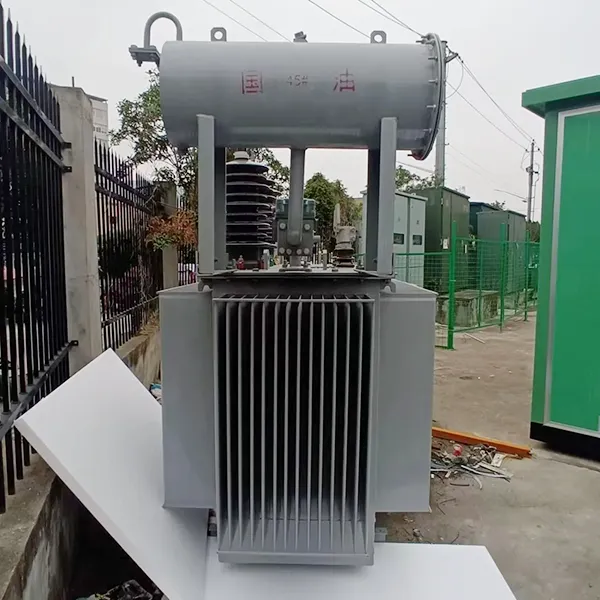

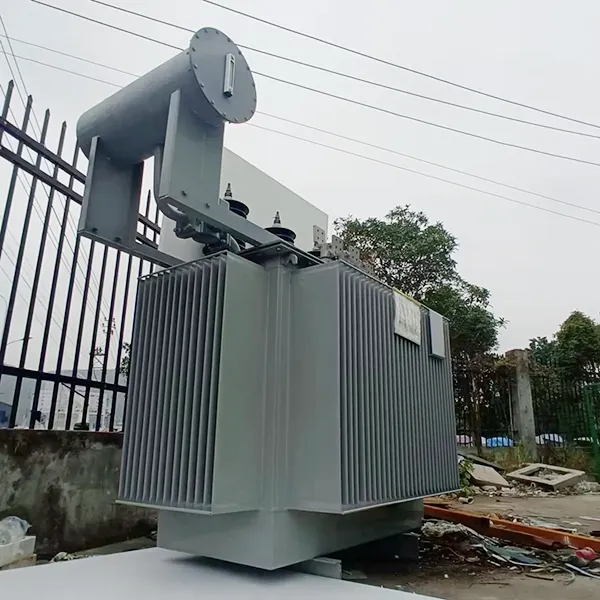

ஸ்டெப் அப் த்ரீ பேஸ் மீடியம் வோல்டேஜ் எலக்ட்ரிக் டிரான்ஸ்ஃபார்மர்

எங்களின் ஸ்டெப் அப் த்ரீ பேஸ் மீடியம் வோல்டேஜ் எலக்ட்ரிக் டிரான்ஸ்பார்மர் குறைந்த மின்னழுத்த சக்தியை (0.4kV போன்றவை) நடுத்தர மின்னழுத்த வெளியீட்டாக (11kV, 22kV, அல்லது 33kV போன்றவை) மாற்றும் வகையில் வடிவமைக்கப்பட்டுள்ளது. புதுப்பிக்கத்தக்க ஆற்றல் திட்டங்கள், தொழில்துறை வசதிகள் மற்றும் நம்பகமான மின்னழுத்த உயர்வு தேவைப்படும் மின் நிலையங்களுக்கு இந்தத் தயாரிப்பு அவசியம்.

மின்மாற்றியானது உயர்-ஊடுருவக்கூடிய தானிய-சார்ந்த சிலிக்கான் ஸ்டீல் கோர் மற்றும் ஆக்ஸிஜன் இல்லாத செப்பு முறுக்குகளைக் கொண்டுள்ளது, குறைந்த இழப்புகள் மற்றும் அதிக வெப்ப நிலைத்தன்மையை உறுதி செய்கிறது. திஎண்ணெயில் மூழ்கிய குளிரூட்டும் அமைப்புசிறந்த வெப்பச் சிதறலை வழங்குகிறது, அதே நேரத்தில் முழுமையாக சீல் செய்யப்பட்ட அமைப்பு சுற்றுச்சூழல் மாசுபாட்டிலிருந்து பாதுகாக்கிறது, பராமரிப்பு தேவைகளை குறைக்கிறது மற்றும் சேவை வாழ்க்கையை நீட்டிக்கிறது.

தயாரிப்பு அளவுரு (குறிப்பு)

ஸ்டெப் அப் த்ரீ ஃபேஸ் ஆயில்-மிமர்ஸ்டு டிரான்ஸ்ஃபார்மர்-வழக்கமான விவரக்குறிப்புகள் (0.4kV / 11kV)

நிலையான உபகரணங்கள் அடங்கும்

1. குறைந்த அளவிலான அலாரத்துடன் கூடிய எண்ணெய் நிலை அளவீடு

2. அழுத்தம் நிவாரண வால்வு

3. அலாரம் தொடர்புகளுடன் தெர்மோமீட்டரை டயல் செய்யவும்

4. தவறு கண்டறிவதற்கான விருப்ப வாயு ரிலே

தயாரிப்பு அம்சம் மற்றும் பயன்பாடு

அம்சங்கள்

ஸ்டெப் அப் மூன்று கட்ட நடுத்தர மின்னழுத்த மின்சார மின்மாற்றிகள் சர்வதேச தரத்தை பூர்த்தி செய்கின்றன அல்லது மீறுகின்றன - IEC 60076, ANSI C57.12, GB1094 மற்றும் SANS 780 ஆகியவற்றுடன் இணங்குகிறது, இது உலகளாவிய பொருந்தக்கூடிய தன்மை மற்றும் நம்பகத்தன்மையை உறுதி செய்கிறது.

முழுவதுமாக சீல் செய்யப்பட்ட நெளி தொட்டி வடிவமைப்பு - ஒரு கன்சர்வேட்டரின் தேவையை நீக்குகிறது, எண்ணெய் ஆக்சிஜனேற்றம் மற்றும் ஈரப்பதம் உள்ளிழுப்பதைத் தடுக்கிறது, நீண்ட காலத்திற்கு பராமரிப்பு இல்லாத செயல்பாட்டை செயல்படுத்துகிறது.

அதிக சுமை திறன் மற்றும் வெப்ப நிலைத்தன்மை--எண்ணெய்-மூழ்கிய குளிரூட்டும் அமைப்பு நீடித்த உயர்-சுமை நிலைமைகள் அல்லது ஏற்ற இறக்கமான உள்ளீட்டு மின்னழுத்தங்களின் நிலையிலும் நிலையான செயல்திறனை உறுதி செய்கிறது.

குறைந்த இரைச்சல் செயல்பாடு - உகந்த மைய கூட்டு அமைப்பு மற்றும் அதிர்வு-தணிப்பு வடிவமைப்பு ஆகியவை செயல்பாட்டு இரைச்சலைக் குறைக்கின்றன, குடியிருப்பு அல்லது சத்தம் உணர்திறன் சூழல்களுக்கு ஏற்றது.

நெகிழ்வான நிறுவலுக்கான கச்சிதமான அமைப்பு - மாடுலர் வடிவமைப்பு துருவத்தில் பொருத்தப்பட்ட, திண்டு பொருத்தப்பட்ட அல்லது துணை மின்நிலைய உள்ளமைவுகளை அனுமதிக்கிறது, இது இட-கட்டுப்படுத்தப்பட்ட அல்லது வெளிப்புற தளங்களுக்கு ஏற்றது.

வலுவான ஷார்ட் சர்க்யூட் தாங்கும் திறன்--ஃபாயில்-வகை குறைந்த மின்னழுத்த முறுக்குகள் மற்றும் திடமான சுருள் ஆதரவு கட்டமைப்புகள் திடீர் தவறு நிலைமைகளின் கீழ் இயந்திர ஒருமைப்பாட்டை உறுதி செய்கின்றன.

எளிதான நிறுவல் மற்றும் குறைந்த பராமரிப்பு--தரப்படுத்தப்பட்ட தூக்கும் இழுவைகள், அடிப்படை மவுண்டிங் துளைகள் மற்றும் கேபிள் நுழைவு விருப்பங்கள் ஆன்-சைட் நிறுவலை எளிதாக்குகின்றன; முழுமையாக சீல் செய்யப்பட்ட வடிவமைப்பு வழக்கமான பராமரிப்பைக் குறைக்கிறது.

வாழ்நாள் ஆதரவுடன் நீண்ட சேவை வாழ்க்கை --குறைந்தபட்சம் 30 வருட செயல்பாட்டு வாழ்க்கைக்காக வடிவமைக்கப்பட்டது, வாழ்நாள் தொழில்நுட்ப ஆதரவு மற்றும் உதிரி பாகங்கள் கிடைக்கும்.

மின்னழுத்த ஒழுங்குமுறைக்கான பல தட்டுதல் வரம்புகள் - ±5%, ±2×2.5% தட்டுதல் விருப்பங்களை வழங்குகிறது, இது துல்லியமான மின்னழுத்த சரிசெய்தலை கட்டம் அல்லது சுமை மாறுபாடுகளை சந்திக்க அனுமதிக்கிறது.

சுற்றுச்சூழலுக்கு உகந்த இன்சுலேடிங் திரவ விருப்பங்கள்--இயற்கை எஸ்டர் (காய்கறி எண்ணெய்) அல்லது சூழல் உணர்வு பயன்பாடுகளுக்கு உயர்-தீ-புள்ளி இன்சுலேடிங் திரவங்களுடன் கிடைக்கும்.

கேள்வி பதில்: முக்கிய ஸ்டெப் அப் டிரான்ஸ்ஃபார்மர் நுண்ணறிவு

கே: ஸ்டெப் அப் டிரான்ஸ்பார்மர் என்றால் என்ன?

A: மின்மாற்றி ஒரு படி குறைந்த உள்ளீட்டு மின்னழுத்தத்தை அதிக வெளியீட்டு மின்னழுத்தத்திற்கு அதிகரிக்கிறது. இது முதன்மை முறுக்குகளில் குறைவான திருப்பங்களையும் இரண்டாம் நிலை முறுக்குகளில் அதிக திருப்பங்களையும் கொண்டுள்ளது. சூரியப் பண்ணைகள் மற்றும் காற்றாலை மின் நிலையங்கள் போன்ற புதுப்பிக்கத்தக்க ஆற்றல் அமைப்புகளுக்கு இந்த வகை மின்மாற்றி மிகவும் முக்கியமானது, அங்கு உருவாக்கப்படும் குறைந்த மின்னழுத்த மின்சாரம் கட்டம் பரிமாற்றத்திற்கு முடுக்கிவிடப்பட வேண்டும்.

கே: இந்த படிநிலை மின்மாற்றி எவ்வாறு ஆற்றல் திறனை மேம்படுத்துகிறது?

ப: எங்களின் மின்மாற்றியானது உயர்-ஊடுருவக்கூடிய குளிர்-உருட்டப்பட்ட தானிய-சார்ந்த சிலிக்கான் ஸ்டீலைப் பயன்படுத்துகிறது. இது ஹிஸ்டெரிசிஸ் மற்றும் சுழல் மின்னோட்ட இழப்புகளை கணிசமாகக் குறைக்கிறது, வழக்கமான மின்மாற்றிகளுடன் ஒப்பிடும்போது சுமை மற்றும் சுமை இழப்புகளைக் குறைக்கிறது, இது செயல்பாட்டுச் செலவுகளை நேரடியாகக் குறைக்கிறது.

கே: ஸ்டெப் அப் பயன்பாடுகளுக்கு எண்ணெயில் மூழ்கிய குளிரூட்டும் முறை ஏன் முக்கியமானது?

A: இன்சுலேடிங் எண்ணெய் மின்கடத்தா வலிமை மற்றும் திறமையான வெப்பச் சிதறல் ஆகிய இரண்டையும் வழங்குகிறது. இது கோர் மற்றும் முறுக்குகளிலிருந்து தொட்டியின் மேற்பரப்பிற்கு வெப்பத்தை மாற்றுகிறது, ஸ்டெப் அப் பயன்பாடுகளில் வழக்கமான அதிக சுமை அல்லது அதிக வெப்பநிலை நிலைகளின் நிலையிலும் நிலையான செயல்பாட்டை உறுதி செய்கிறது.

கே: மூன்று கட்ட நடுத்தர மின்னழுத்த மின் மாற்றியை வெளியில் பயன்படுத்த முடியுமா?

ப: ஆம். முழுமையாக சீல் செய்யப்பட்ட நெளி தொட்டி வடிவமைப்பு உட்புற கூறுகளை ஈரப்பதம், தூசி மற்றும் அரிக்கும் சூழல்களிலிருந்து பாதுகாக்கிறது, இது சூரிய மின் நிலையங்கள், காற்றாலைகள் மற்றும் தொழில்துறை துணை மின்நிலையங்கள் போன்ற வெளிப்புற நிறுவல்களுக்கு ஏற்றதாக அமைகிறது.

அம்சங்களின் நன்மைகள்

கணிசமாக குறைக்கப்பட்ட இயக்க செலவுகள்: உகந்த காந்த சுற்று மற்றும் குறைந்த இழப்பு பொருட்கள் ஆற்றல் இழப்புகளை குறைக்கின்றன, மின்மாற்றியின் வாழ்நாளில் மின்சார செலவுகளை குறைக்கின்றன.

உயர் செயல்பாட்டு நம்பகத்தன்மை: மேம்பட்ட ஷார்ட் சர்க்யூட் தாங்கும் வடிவமைப்பு மற்றும் மேம்படுத்தப்பட்ட காப்பு அமைப்புகள் கட்டம் ஏற்ற இறக்கங்கள் அல்லது தவறு நிலைகளில் கூட நிலையான செயல்பாட்டை உறுதி செய்கின்றன.

குறைந்த பராமரிப்பு தேவைகள்: முழுமையாக சீல் செய்யப்பட்ட அமைப்பு எண்ணெய் மாற்றத்தின் தேவையை நீக்குகிறது மற்றும் ஆய்வு அதிர்வெண்ணைக் குறைக்கிறது, வேலையில்லா நேரம் மற்றும் பராமரிப்பு செலவுகளைக் குறைக்கிறது.

கச்சிதமான மற்றும் மாற்றியமைக்கக்கூடிய வடிவமைப்பு: மட்டு அமைப்பு, விண்வெளி-கட்டுப்படுத்தப்பட்ட சூழல்களில் நெகிழ்வான நிறுவலை அனுமதிக்கிறது, அதே நேரத்தில் தரப்படுத்தப்பட்ட இடைமுகங்கள் சுவிட்ச் கியர் மற்றும் கட்டுப்பாட்டு அமைப்புகளுடன் ஒருங்கிணைப்பை எளிதாக்குகின்றன.

சுற்றுச்சூழலுக்கு ஏற்ற தயாரிப்புகள்

விண்ணப்ப காட்சிகள்

புதுப்பிக்கத்தக்க எரிசக்தி அமைப்புகள்: சூரியப் பண்ணைகள் மற்றும் காற்றாலை மின் நிலையங்களுக்கு, கிரிட் இணைப்பிற்காக உருவாக்கப்பட்ட குறைந்த மின்னழுத்த சக்தியை நடுத்தர மின்னழுத்த நிலைக்கு உயர்த்துவதற்கு ஏற்றது.

தொழில்துறை வசதிகள்: உற்பத்தி ஆலைகள் மற்றும் கனரக தொழிற்சாலைகளில் பயன்படுத்தப்படுகிறது, அங்கு ஜெனரேட்டர்கள் அல்லது இன்வெர்ட்டர்களில் இருந்து குறைந்த மின்னழுத்த சக்தியை விநியோகத்திற்காக உயர்த்த வேண்டும்.

உள்கட்டமைப்பு திட்டங்கள்: விமான நிலையங்கள், ரயில்வே மற்றும் தரவு மையங்களுக்கு ஏற்றது, காப்பு அல்லது முக்கிய மின்சக்தி அமைப்புகளுக்கு நம்பகமான மின்னழுத்த உயர்வு தேவைப்படுகிறது.

மின் நிலையங்கள்: சிறிய அளவிலான மின் உற்பத்தி நிலையங்களில் பயன்படுத்தப்படுகிறது, அங்கு நீண்ட தூரத்திற்கு அனுப்புவதற்கு மின்னழுத்தத்தை அதிகரிக்க வேண்டும்.

தயாரிப்பு விவரங்கள்

முக்கிய பொருள் மற்றும் செயல்முறை

ஸ்டெப்-அப் டிரான்ஸ்பார்மர்கள் கோர், உயர்-ஊடுருவக்கூடிய குளிர்-உருட்டப்பட்ட தானியம் சார்ந்த சிலிக்கான் ஸ்டீலைப் பயன்படுத்தி கட்டமைக்கப்பட்டுள்ளது. மையமானது துல்லியமாக வெட்டப்பட்டு, சீரான காந்தப் பாய்வு விநியோகத்தை உறுதிசெய்யவும், சுமை இல்லாத இழப்புகளைக் குறைக்கவும் மற்றும் மின்னோட்டத்தை காந்தமாக்குவதை உறுதிப்படுத்தவும் தானாகவே அடுக்கப்பட்டிருக்கும்.

முறுக்கு அமைப்பு

உயர் மின்னழுத்த மற்றும் குறைந்த மின்னழுத்த முறுக்குகள் இரண்டும் ஆக்ஸிஜன் இல்லாத செப்பு கடத்திகள் மூலம் காயப்படுத்தப்படுகின்றன. குறைந்த மின்னழுத்த முறுக்குகள் நீளமான எண்ணெய் குழாய்களுடன் கூடிய படலம் அல்லது ஹெலிகல் அமைப்பைப் பயன்படுத்துகின்றன, இயந்திர வலிமை மற்றும் குறுகிய சுற்று தாங்கும் திறனை மேம்படுத்துகின்றன.

காப்பு மற்றும் குளிரூட்டும் அமைப்பு

உயர்தர கனிம எண்ணெய் அல்லது சுற்றுச்சூழலுக்கு உகந்த உயர்-தீ-புள்ளி இன்சுலேடிங் திரவம் பயன்படுத்தப்படுகிறது. எண்ணெய்-காகித காப்பு அமைப்பு வெற்றிட உலர்த்துதல் மற்றும் எண்ணெய் நிரப்புதல் செயல்முறைகளுக்கு உட்பட்டு எஞ்சியிருக்கும் ஈரப்பதம் மற்றும் காற்றை அகற்றி, அதிக மின்கடத்தா வலிமை மற்றும் நீண்ட கால நம்பகத்தன்மையை உறுதி செய்கிறது.

தொட்டி மற்றும் சீல்

நெளி தொட்டி வடிவமைப்பு ஒரு பாதுகாவலரின் தேவை இல்லாமல் வெப்ப விரிவாக்க இழப்பீடு வழங்குகிறது. முழுமையாக சீல் செய்யப்பட்ட அமைப்பு எண்ணெய் ஆக்சிஜனேற்றம் மற்றும் ஈரப்பதத்தை உட்செலுத்துவதைத் தடுக்கிறது, பராமரிப்பு அதிர்வெண்ணைக் குறைக்கிறது மற்றும் எண்ணெய் ஆயுளை நீட்டிக்கிறது.

கேள்வி பதில்: உற்பத்தி மற்றும் தர உத்தரவாதம்

கே: ஸ்டெப் அப் த்ரீ ஃபேஸ் ஆயில்-இம்மர்ஸ்டு டிரான்ஸ்ஃபார்மர் ஷார்ட் சர்க்யூட் தாங்கும் திறனை எப்படி உறுதிப்படுத்துகிறீர்கள்?

ப: தேசிய அளவில் அங்கீகரிக்கப்பட்ட ஆய்வகங்களில் எங்கள் மின்மாற்றிகள் ஷார்ட் சர்க்யூட் சோதனைக்கு உட்படுகின்றன. படல முறுக்குகள், திடமான சுருள் ஆதரவுகள் மற்றும் சுய-பூட்டுதல் ஃபாஸ்டென்சர்கள் ஆகியவற்றின் கலவையானது திடீர் தவறு நிலைமைகளின் கீழ் கட்டமைப்பு அப்படியே இருப்பதை உறுதி செய்கிறது.

கே: நீங்கள் என்ன தரத் தரங்களைப் பின்பற்றுகிறீர்கள்?

A: அனைத்து தயாரிப்புகளும் IEC 60076, GB1094 மற்றும் ISO 9001:2015 தரநிலைகளின்படி வடிவமைக்கப்பட்டு, தயாரிக்கப்பட்டு, சோதிக்கப்படுகின்றன. ஒவ்வொரு யூனிட்டும் டெலிவரிக்கு முன் விரிவான வழக்கமான மற்றும் வகை சோதனைகளுக்கு உட்படுகிறது.

மின்மாற்றிகளின் வடிவமைப்பு மற்றும் சோதனை பின்வரும் தரநிலைகளுக்கு இணங்க வேண்டும்:

GB1094.1~2-1996, GB1094.3-2003, GB1094.5-2008 《Power Transformers》

GB/T6451-2015 《ஆயிலில் மூழ்கிய பவர் டிரான்ஸ்ஃபார்மர்களுக்கான விவரக்குறிப்பு மற்றும் தொழில்நுட்பத் தேவைகள்》

JB/T3837-2010 《டிரான்ஸ்ஃபார்மர் தயாரிப்புகளுக்கான வகை பதவிகளை தொகுக்கும் முறை》

GB/T311.1-3.11-97 《உயர் மின்னழுத்த பரிமாற்றம் மற்றும் உருமாற்ற உபகரணங்களுக்கான காப்பு ஒருங்கிணைப்பு மற்றும் உயர் மின்னழுத்த சோதனை நுட்பங்கள்》

GB10237-88 《பவர் டிரான்ஸ்ஃபார்மர்களுக்கான இன்சுலேஷன் நிலைகள் மற்றும் மின்கடத்தா சோதனைகள்—வெளிப்புற இன்சுலேஷன் ஏர் கிளியரன்ஸ்கள்》

GB7595-87 《சேவையில் உள்ள டிரான்ஸ்ஃபார்மர் ஆயிலுக்கான தர தரநிலை》

GB7328-87 《மின்மாற்றிகளுக்கான ஒலி அளவை அளவிடுதல்》

GB7534-87 《பகுதி வெளியேற்றத்தின் அளவீடு》

GB/T15164-94 《ஆயிலில் மூழ்கிய பவர் டிரான்ஸ்ஃபார்மர்களுக்கான ஏற்றுதல் வழிகாட்டி》

DL/T586-95 《பவர் உபகரணப் பயனர்களின் உற்பத்தி மேற்பார்வைக்கான தொழில்நுட்ப வழிகாட்டி》

GB/T311.1-3.11-97 《உயர் மின்னழுத்த பரிமாற்றம் மற்றும் உருமாற்ற உபகரணங்களுக்கான காப்பு ஒருங்கிணைப்பு மற்றும் உயர் மின்னழுத்த சோதனை நுட்பங்கள்》

GB2536-1990 《டிரான்ஸ்பார்மர் ஆயில்》

JB/T56011-92 《எண்ணையில் மூழ்கிய பவர் டிரான்ஸ்ஃபார்மர்களுக்கான தயாரிப்பு தர வகைப்பாடு》

ZBK41005-89 《6-220KV மின்மாற்றிகளின் ஒலி நிலை
