நுண்ணறிவு முன்னரே தயாரிக்கப்பட்ட வெளிப்புற பெட்டி வகை துணை மின்நிலையம்

இந்த உபகரணங்கள் என்ன?

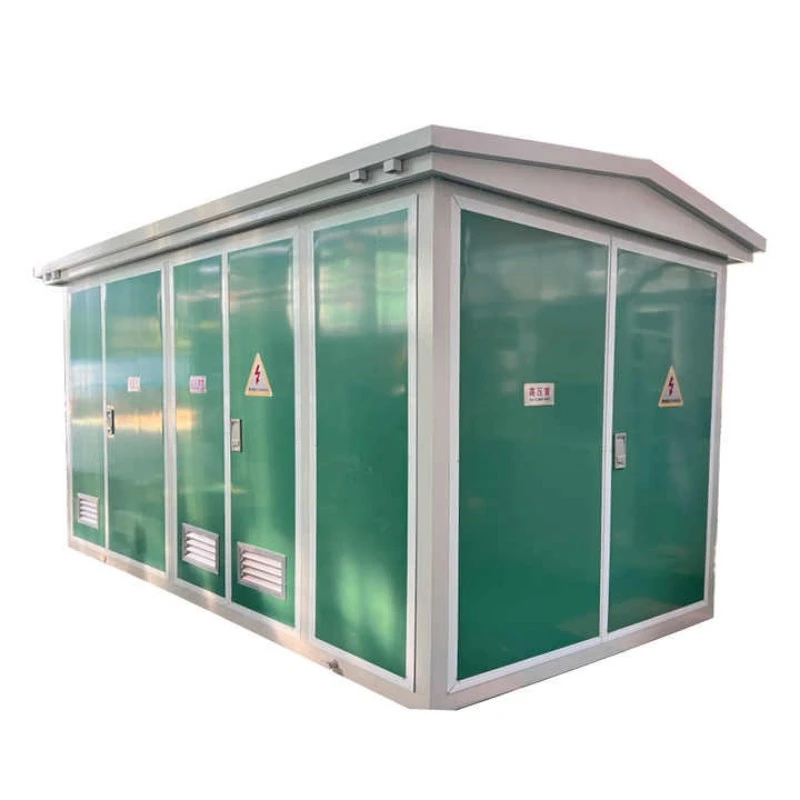

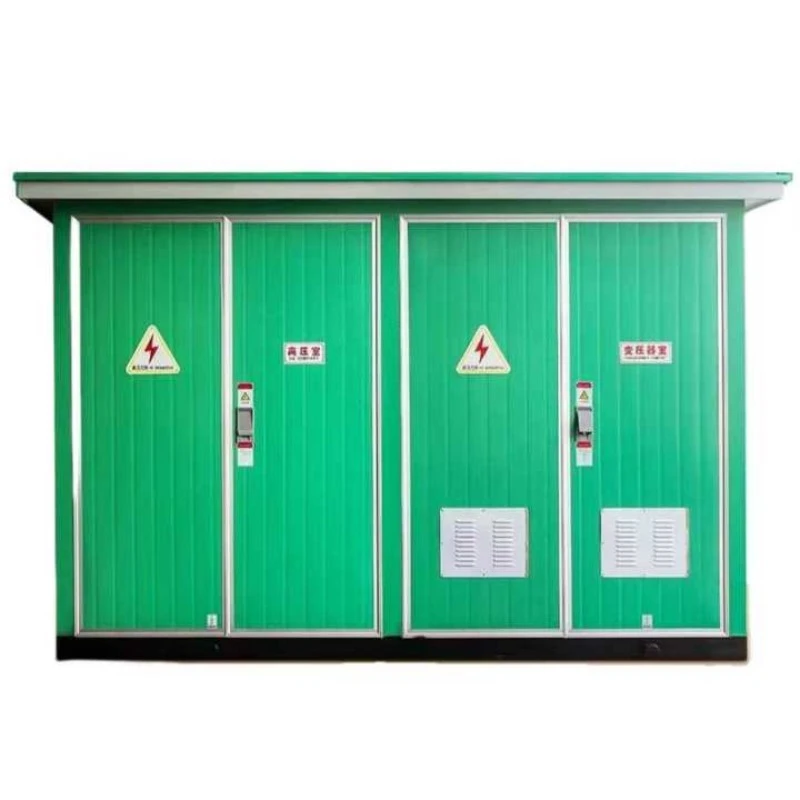

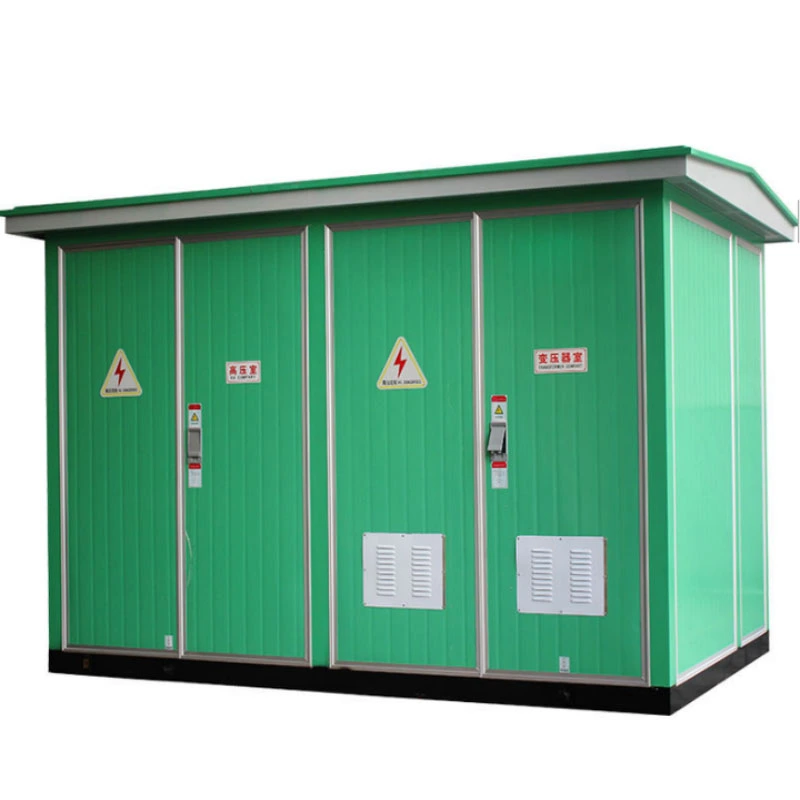

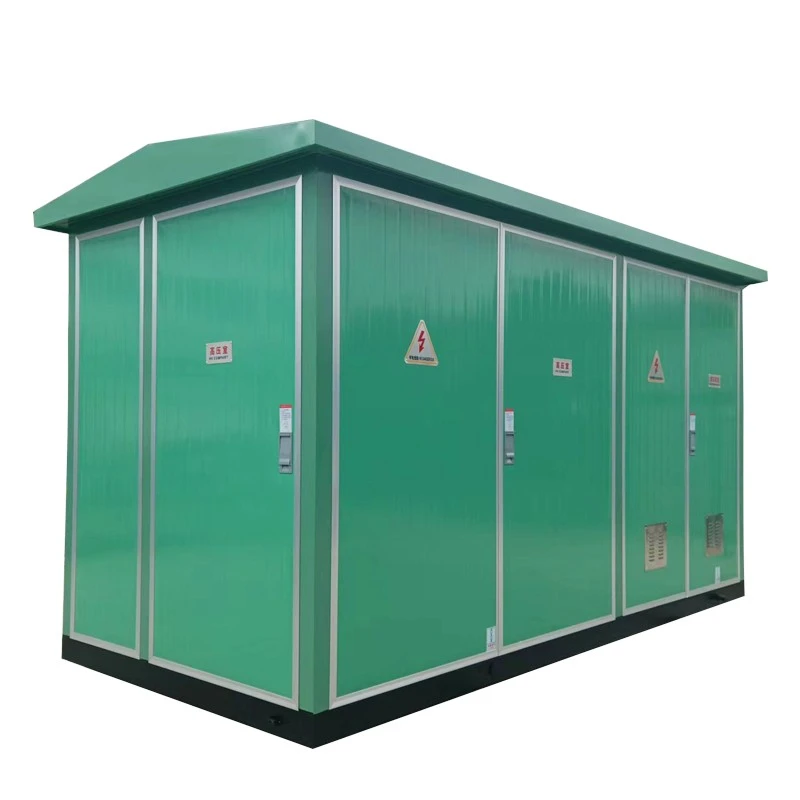

YB-24 நுண்ணறிவு முன் தயாரிக்கப்பட்ட வெளிப்புற பெட்டி-வகை துணை மின்நிலையம் ஒரு தொழிற்சாலை-அசெம்பிள் செய்யப்பட்ட, ஒருங்கிணைக்கும் சிறிய மின் விநியோக அலகு ஆகும்.உயர் மின்னழுத்த சுவிட்ச் கியர், ஒரு பவர் டிரான்ஸ்பார்மர், மற்றும் குறைந்த மின்னழுத்த விநியோக உபகரணங்களை ஒற்றை வானிலை எதிர்ப்பு உறைக்குள். இது முன்னரே தயாரிக்கப்பட்ட துணை மின்நிலையங்களின் குடும்பத்தைச் சேர்ந்தது, இது "சிறிய துணை மின்நிலையங்கள்" அல்லது "தொகுக்கப்பட்ட துணை மின்நிலையங்கள்" என்றும் அழைக்கப்படுகிறது.

மாதிரி குறியீடு பிரிப்பு:

YB - முன் தயாரிக்கப்பட்ட பெட்டி-வகை துணை மின்நிலையம்

24 — வடிவமைப்புத் தொடர் குறியீடு, அறிவார்ந்த கட்டுப்பாடு மற்றும் மட்டு உள்ளமைவைக் குறிக்கிறது

அது என்ன செய்கிறது?

இந்த உபகரணத்தின் முக்கிய செயல்பாடு, உயர் மின்னழுத்த மின் ஆற்றலைப் பெறுவது (பொதுவாக 10kV அல்லது 35kV), குறைந்த மின்னழுத்தத்திற்கு (400V/380V) ஒரு ஒருங்கிணைந்த மின்மாற்றி மூலம் அதைக் குறைத்து, குடியிருப்பு சமூகங்கள், வணிக வளாகங்கள், தொழிற்சாலைகள் அல்லது EV நிலையங்கள் போன்ற இறுதி-பயனர் சுமைகளுக்குப் பாதுகாப்பாக விநியோகிக்க வேண்டும்.

பாரம்பரிய சிவில்-கட்டமைக்கப்பட்ட துணை மின்நிலையங்களைப் போலல்லாமல், YB-24 க்கு தனிப்பட்ட கூறுகளின் ஆன்-சைட் அசெம்பிளி தேவையில்லை. இது முழுவதுமாக முன் வயரிங் செய்யப்பட்டு, முன் சோதனை செய்யப்பட்டு, ஒரு யூனிட்டாக அனுப்பப்படுகிறது. இது எண்ணெய் இல்லாத உலர் வகை அல்லது மக்கும் எண்ணெய் நிரப்பப்பட்ட மின்மாற்றியைப் பயன்படுத்துகிறது (விரும்பினால்) மற்றும் இயற்கையான அல்லது கட்டாய காற்று குளிரூட்டலை நம்பியுள்ளது. அறிவார்ந்த கட்டுப்பாட்டு அமைப்பு தொலை தரவு கையகப்படுத்தல், தவறான எச்சரிக்கை மற்றும் தானியங்கி மாறுதல் ஆகியவற்றை செயல்படுத்துகிறது, இது ஸ்மார்ட் கிரிட் பயன்பாடுகளுக்கு ஏற்றதாக அமைகிறது.

தயாரிப்பு நன்மைகள்

YB-24 நுண்ணறிவு முன் தயாரிக்கப்பட்ட வெளிப்புற பெட்டி-வகை துணை மின்நிலையம் பாரம்பரிய துணை மின்நிலையங்களை விட தெளிவான நன்மைகளை வழங்குகிறது:

1. விண்வெளி சேமிப்பு & விரைவான நிறுவல்

ஒரு வழக்கமான சிவில் துணை மின்நிலையத்தின் கால்தடத்தில் 40% மட்டுமே உள்ளது

2-3 நாட்களுக்குள் ஒரு எளிய கான்கிரீட் திண்டு மீது நிறுவ முடியும்

தனி உபகரணங்கள் அறைகள் அல்லது காற்றோட்டம் தண்டுகள் தேவையில்லை

2. உயர் நுண்ணறிவு

RTU (ரிமோட் டெர்மினல் யூனிட்) பொருத்தப்பட்ட தரநிலை

4G/5G அல்லது ஃபைபர் தொடர்பை ஆதரிக்கிறது

மின்னழுத்தம், மின்னோட்டம், சக்தி காரணி, வெப்பநிலை மற்றும் கதவு நிலை ஆகியவற்றின் நிகழ்நேர கண்காணிப்பு

ரிமோட் ட்ரிப்/மூடு மற்றும் அளவுரு சரிசெய்தல்

3. பாதுகாப்பு மற்றும் சுற்றுச்சூழல் பாதுகாப்பு

எண்ணெய் இல்லாத வடிவமைப்பு விருப்பமானது (உலர்ந்த வகை மின்மாற்றி)

ஆர்க்-எதிர்ப்பு உயர் மின்னழுத்த பெட்டி

IP54 பாதுகாப்பு மதிப்பீடு தூசி மற்றும் நீர் நுழைவதைத் தடுக்கிறது

கீழே இருந்து கேபிள் நுழைவு, வெளிப்படும் நேரடி பாகங்களை நீக்குகிறது

4. செலவு குறைந்த வாழ்க்கைச் சுழற்சி

சிவில் துணை மின் நிலையங்களை விட 30-40% குறைந்த ஆரம்ப முதலீடு

சிவில் இன்ஜினியரிங் செலவுகளில் 60% குறைப்பு

மட்டு கூறுகளை மாற்றுவதால் குறைந்த பராமரிப்பு செலவு

5. கடுமையான சூழலுக்கு ஏற்ப

இயக்க வெப்பநிலை வரம்பு: -25°C முதல் +55°C வரை

கடலோர அல்லது தொழில்துறை பகுதிகளுக்கு எதிர்ப்பு அரிப்பு பூச்சு

உட்புற வெப்பமாக்கல் அமைப்பு குளிர் பிரதேசங்களுக்கு விருப்பமானது

தயாரிப்பு அம்சம்

தயாரிப்பு பயன்பாடு

YB-24 நுண்ணறிவு முன் தயாரிக்கப்பட்ட வெளிப்புற பெட்டி-வகை துணை மின்நிலையம், விரைவான வரிசைப்படுத்தல், சிறிய தடம் மற்றும் அறிவார்ந்த செயல்பாடு தேவைப்படும் பரந்த அளவிலான காட்சிகளுக்கு ஏற்றது.

தயாரிப்பு விவரங்கள்

1. அடைப்பு உற்பத்தி

CNC குத்துதல், வளைத்தல் மற்றும் அதிக துல்லியத்திற்காக வெல்டிங்

இரட்டை அடுக்கு தூள் பூச்சு (துத்தநாகம் நிறைந்த ப்ரைமர் + பாலியஸ்டர் மேல் பூச்சு) ≥80μm

உப்பு தெளிப்பு சோதனை ≥500 மணிநேரம்

நீர் தேங்குவதைத் தடுக்க 5° சாய்வுடன் கூடிய கூரை

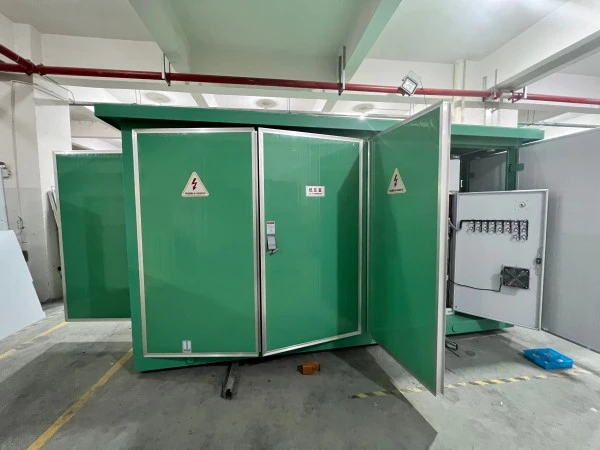

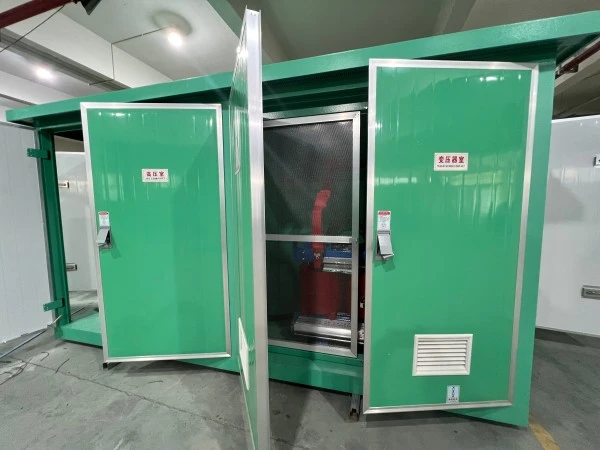

2. உள் தளவமைப்பு

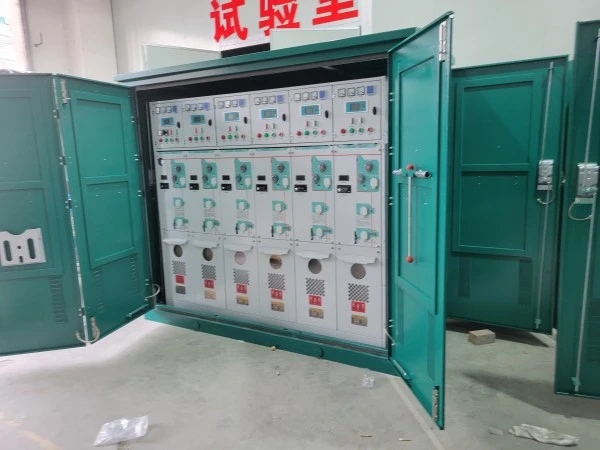

HV பெட்டி: SF6 ரிங் மெயின் யூனிட் அல்லது லோட் பிரேக் ஸ்விட்ச், மின்னல் தடுப்பு, உயர் மின்னழுத்த உருகி

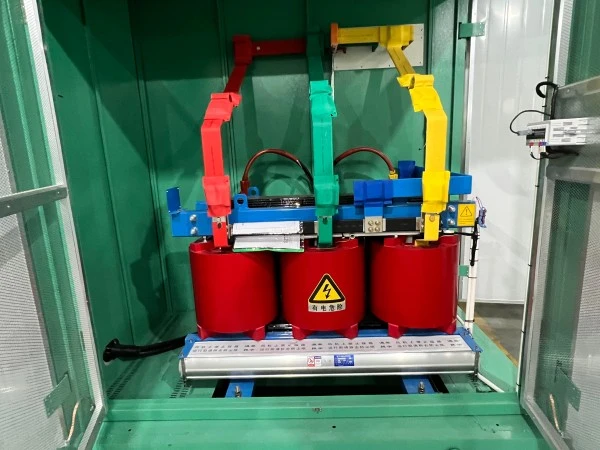

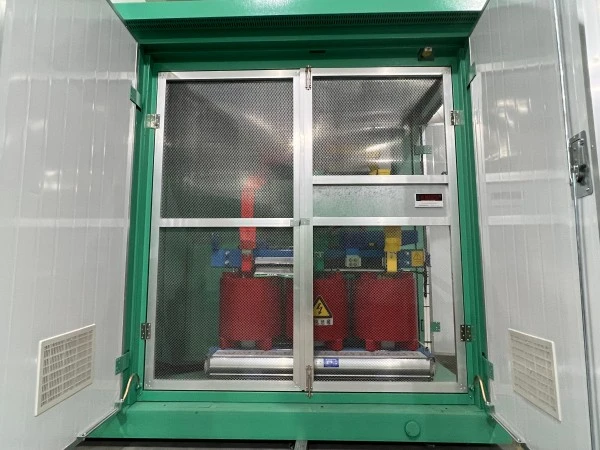

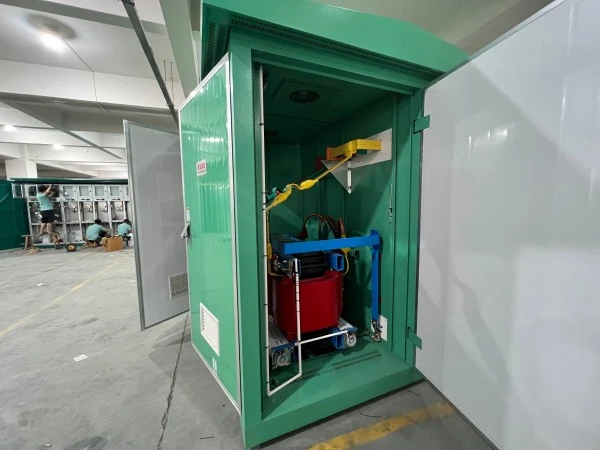

மின்மாற்றி பெட்டி: உருளைகளில் பொருத்தப்பட்ட மின்மாற்றி, எளிதான பராமரிப்புக்காக நீக்கக்கூடிய முன் குழு

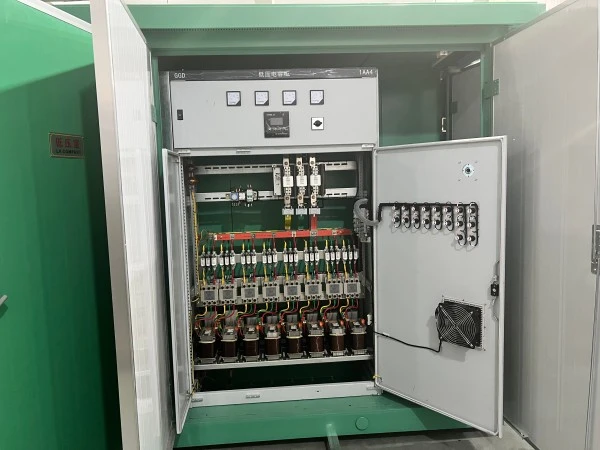

எல்வி பெட்டி: மெயின் பிரேக்கர், கிளை பிரேக்கர்கள், தானியங்கி மின்தேக்கி வங்கி, நுண்ணறிவு கண்காணிப்பு முனையம்

அனைத்து பெட்டிகளும் தீயணைப்பு உலோக பகிர்வுகளால் பிரிக்கப்பட்டுள்ளன (வகுப்பு A)

3. அறிவார்ந்த அமைப்பு விவரங்கள்

வெப்பநிலை கண்காணிப்பு: மின்மாற்றி முறுக்கு மற்றும் உறை உட்புறத்தில் PT100 சென்சார்கள்

கதவு நிலை: மேகத்திற்கு அலாரத்துடன் காந்த தொடர்பு சுவிட்ச்

ஆற்றல் அளவீடு: வகுப்பு 1 அல்லது 0.5S இருதரப்பு மீட்டர்

ரிமோட் கண்ட்ரோல்: IEC 60870-5-101/104, DNP3.0 ஐ ஆதரிக்கிறது

உள்ளூர் கட்டுப்பாடு: நிகழ்வு பதிவுகளுடன் கடவுச்சொல் பாதுகாக்கப்பட்ட HMI

4. கேபிள் நுழைவு & தரையிறக்கம்

ரப்பர் குரோமெட்களுடன் கீழ் கேபிள் நுழைவு (IP54 மதிப்பீடு பராமரிக்கப்படுகிறது)

அனைத்து பெட்டிகளிலும் அர்ப்பணிக்கப்பட்ட செப்பு தரையிறங்கும் பஸ்பார் (40×4 மிமீ).

கிரவுண்டிங் எதிர்ப்பு ≤4Ω

5. டெலிவரிக்கு முன் தர சோதனை

பவர் அதிர்வெண் மின்னழுத்தம் தாங்கும் சோதனை (HV பக்கத்திற்கு 35kV, LV பக்கத்திற்கு 2.5kV)

மின்மாற்றி திருப்பங்கள் விகிதம் மற்றும் சுமை இல்லாத இழப்பு சோதனை

நுண்ணறிவு அமைப்பு தொடர்பு சோதனை (30 நிமிட தொடர்ச்சியான பிங்)

மழைப்பரிசோதனை (10மிமீ/நிமிடத்திற்கு 1 மணிநேரத்திற்கு உருவகப்படுத்தப்பட்டது)

பேக்கேஜிங் & விற்பனைக்குப் பிந்தைய சேவை

பேக்கேஜிங்

முழு அலகு நீட்டிக்கப்பட்ட படம் + நெளி அட்டை மூலைகளிலும் மூடப்பட்டிருக்கும்

ஃபோர்க்லிஃப்ட் ஸ்லாட்டுகளுடன் கூடிய மரத் தட்டு அடித்தளம்

ஷிப்பிங்கின் போது ஈரப்பதத்தைத் தடுக்க உறைக்குள் டெசிகாண்ட் பைகள்

அனைத்து வெளிப்புற திறப்புகளும் நீர்ப்புகா நாடா மூலம் மூடப்பட்டிருக்கும்

விற்பனைக்குப் பிந்தைய சேவை உறுதி

உத்தரவாதக் காலம்: ஏற்றுமதி செய்யப்பட்ட நாளிலிருந்து 12 மாதங்கள் (பணம் செலுத்திய சேவை ஒப்பந்தத்துடன் 24 அல்லது 36 மாதங்கள் வரை நீட்டிக்கப்படலாம்)

அடிக்கடி கேட்கப்படும் கேள்விகள் (FAQ)

Q1: YB-24 நுண்ணறிவு முன் தயாரிக்கப்பட்ட வெளிப்புற பெட்டி-வகை துணை மின்நிலையம் அதிக உப்புத்தன்மை கொண்ட கடலோரப் பகுதிகளுக்கு ஏற்றதா?

ப: ஆம். நிலையான அடைப்பு ≥80μm தடிமன் கொண்ட அரிப்பு-எதிர்ப்பு தூள் பூச்சுகளைப் பயன்படுத்துகிறது மற்றும் 500-மணிநேர உப்பு தெளிப்பு சோதனையில் தேர்ச்சி பெறுகிறது. மிகவும் அரிக்கும் சூழல்களுக்கு (எ.கா., துறைமுகங்கள், இரசாயன ஆலைகள்), நாங்கள் துருப்பிடிக்காத எஃகு 304/316 உறைகள் மற்றும் உட்புற பஸ்பார்களில் கூடுதல் பூச்சுகளை வழங்குகிறோம்.

Q2: முழு துணை மின்நிலையத்தையும் மாற்றாமல் மின்மாற்றியை மாற்ற முடியுமா?

ப: ஆம். டிரான்ஸ்பார்மர் பெட்டியானது நீக்கக்கூடிய பக்க பேனல்கள் மற்றும் ரோலர் ரெயில்களுடன் வடிவமைக்கப்பட்டுள்ளது. மின்மாற்றியை முன் அல்லது பக்கத்திலிருந்து வெளியே இழுக்கலாம், மேலும் HV அல்லது LV பெட்டிகளுக்கு இடையூறு இல்லாமல் ஒரு மாற்று அலகு செருகப்படலாம். இந்த மாடுலாரிட்டி YB-24 வடிவமைப்பின் முக்கிய அம்சமாகும்.

Q3: அறிவார்ந்த அமைப்பு மூன்றாம் தரப்பு SCADA அமைப்புக்கான இணைப்பை ஆதரிக்கிறதா?

ப: ஆம். நிலையான கட்டுப்படுத்தி RS485 இல் Modbus RTU மற்றும் Ethernet மூலம் Modbus TCP ஐ ஆதரிக்கிறது. இது IEC 60870-5-101/104 அல்லது DNP3.0 நெறிமுறைகளுக்காகவும் கட்டமைக்கப்படலாம். கணினி ஒருங்கிணைப்புக்கான முழுமையான பதிவு வரைபடத்தை நாங்கள் வழங்குகிறோம்.

Q4: இரைச்சல் வரம்புகள் தொடர்பாக குடியிருப்பு கட்டிடங்களுக்கு அருகில் YB-24 வைக்க அனுமதிக்கப்படுகிறதா?

ப: ஆம். உலர்-வகை மின்மாற்றியில், சத்தத்தின் அளவு 1 மீட்டரில் ≤55dB ஆகும், இது குடியிருப்பு வரம்புகளை சந்திக்கிறது. எண்ணெயில் மூழ்கிய மின்மாற்றிகளுக்கு, அதிர்வு தணிக்கும் பட்டைகள் மற்றும் மின்மாற்றி பெட்டியின் உள்ளே ஒரு ஒலியியல் உறை ஆகியவற்றைச் சேர்த்து, சத்தத்தை ≤48dB ஆகக் குறைக்கிறோம்.

Q5: நிலையான டெலிவரி நேரம் என்ன?

A: நிலையான உள்ளமைவுகளுக்கு (800kVA அல்லது அதற்குக் கீழே, IP54, ஸ்டீல் உறை, ரிங் மெயின் யூனிட்), ஆர்டர் உறுதிப்படுத்திய பிறகு டெலிவரி 15---20 வேலை நாட்கள் ஆகும். தனிப்பயன் திட்டங்களுக்கு (துருப்பிடிக்காத எஃகு, சிறப்பு நிறம், மேல்நிலை வரி நுழைவுக்கான கூடுதல் உயரம்) 25---30 வேலை நாட்கள் தேவை.

Q6: YB-24க்கு என்ன மின்மாற்றி வகைகள் உள்ளன?

ப: YB-24 உடன் கட்டமைக்கப்படலாம்எண்ணெயில் மூழ்கிய மின்மாற்றிகள்திட்டத் தேவைகள், நிறுவல் சூழல், தீ-பாதுகாப்புத் தேவைகள் மற்றும் உள்ளூர் தரங்களைப் பொறுத்து, S13/S20 அல்லது SCB13/SCB14 போன்ற எபோக்சி பிசின் காஸ்ட் உலர்-வகை மின்மாற்றிகள்.
