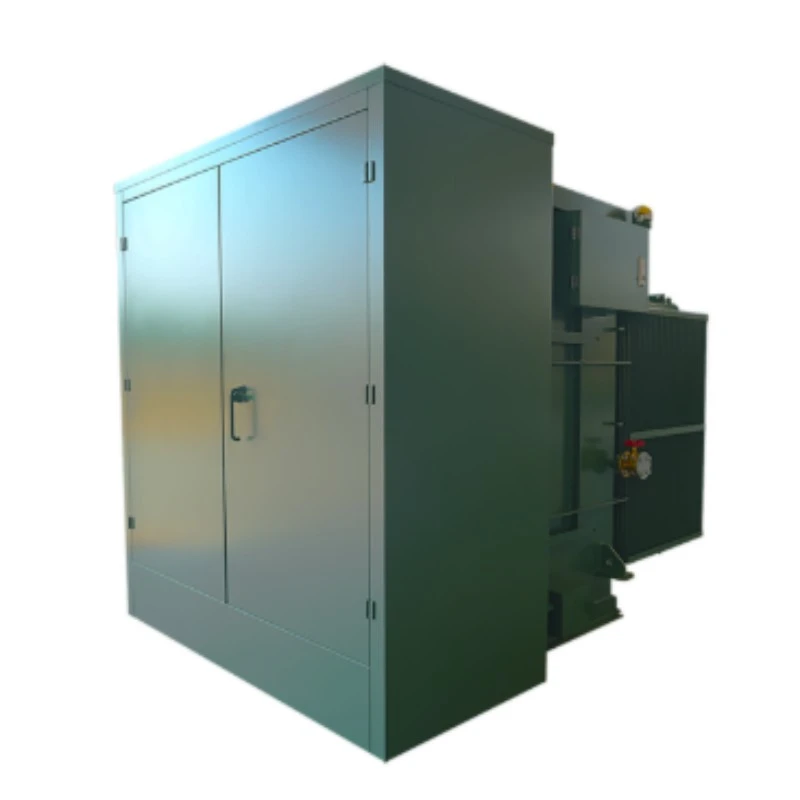

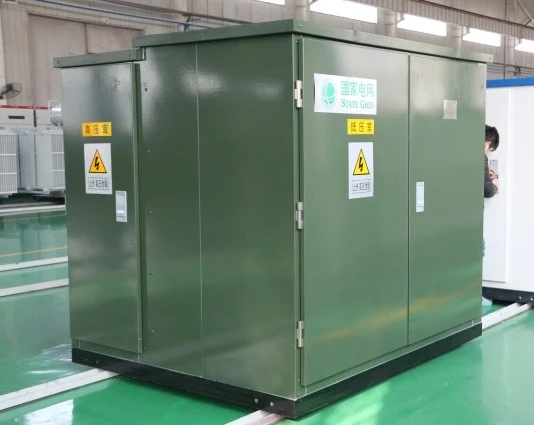

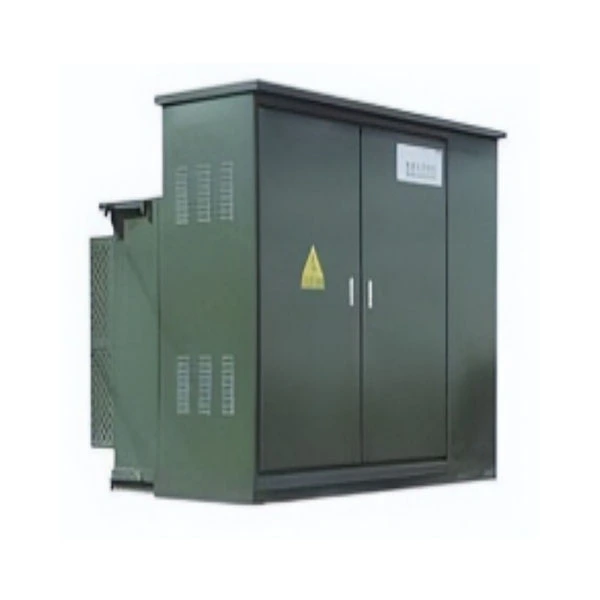

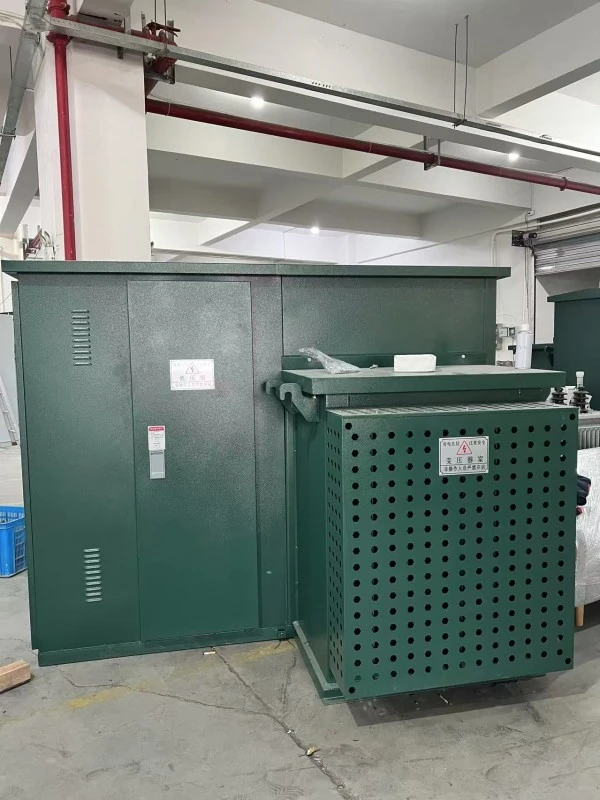

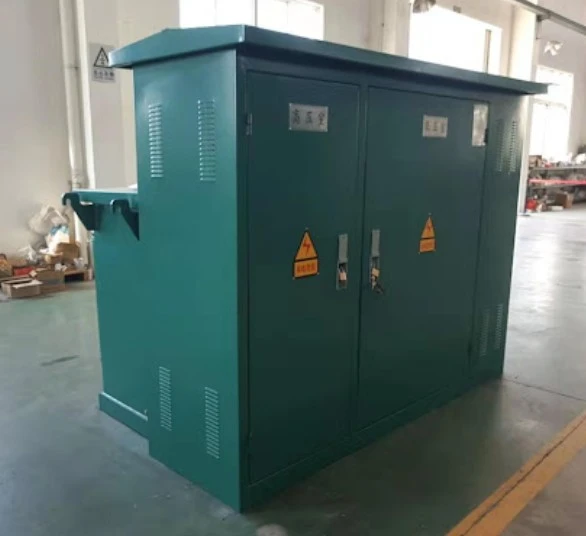

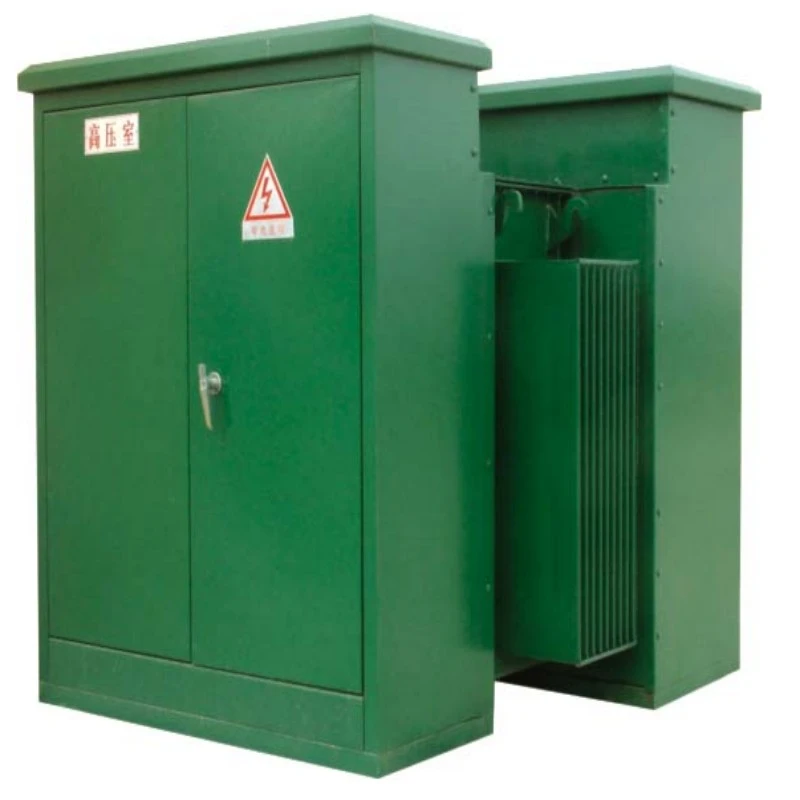

டிரான்ஸ்ஃபார்மர் ஆயில் இன்சுலேஷன் பாக்ஸ்-வகை காம்பாக்ட் அமெரிக்க வகை துணை நிலையம்

டிரான்ஸ்ஃபார்மர் ஆயில் இன்சுலேஷன் பாக்ஸ்-டைப் காம்பாக்ட் அமெரிக்கன் வகை துணை மின்நிலையம் என்பது முழுமையாக ஒருங்கிணைக்கப்பட்ட, முன்னரே தயாரிக்கப்பட்ட மின் விநியோக தீர்வாகும். வரையறையின்படி, இது ஒரு கச்சிதமான, சறுக்கல்-மவுண்டட் அசெம்பிளி ஆகும், இது a ஐ இணைக்கிறதுஉயர் மின்னழுத்த சுவிட்ச் கியர், ஒரு எண்ணெயில் மூழ்கிய பவர் டிரான்ஸ்பார்மர், மற்றும் குறைந்த மின்னழுத்த விநியோக பேனல்கள் ஒற்றை, சீல் செய்யப்பட்ட உலோக உறைக்குள்.

அது என்ன:

கூறுகளை பிரிக்கும் பாரம்பரிய ஐரோப்பிய பாணி துணை மின்நிலையங்களைப் போலல்லாமல், இதுஅமெரிக்க வகை அலகுடிரான்ஸ்பார்மர் எண்ணெயை ஒரு மின் இன்சுலேட்டராகவும் குளிரூட்டும் ஊடகமாகவும் பயன்படுத்துகிறது. மின்மாற்றி தொட்டி கட்டமைப்பு ரீதியாக உறையுடன் ஒருங்கிணைக்கப்பட்டு, ஒரு ஒருங்கிணைந்த, "பாக்ஸ்-வகை" வடிவ காரணியை உருவாக்குகிறது.

அது என்ன செய்கிறது:

இந்த துணை மின்நிலையம் உயர் மின்னழுத்த முதன்மை மின்சாரத்தை (பொதுவாக 12kV முதல் 36kV வரை) குறைந்த மின்னழுத்த பயன்படுத்தக்கூடிய சக்தியாக (208V முதல் 480V வரை) மாற்றும் வகையில் வடிவமைக்கப்பட்டுள்ளது. இது மூன்று முக்கியமான செயல்பாடுகளை செய்கிறது:

1. வோல்டேஜ் ஸ்டெப்-டவுன்: நடுத்தர மின்னழுத்தத்தை பயன்பாட்டு மின்னழுத்தங்களுக்கு குறைக்கிறது.

2. பாதுகாப்பு: கீழ்நிலை கட்டங்களை தவறுகளிலிருந்து பாதுகாக்க வீடுகள் உருகிகள் மற்றும் பிரேக்கர்கள்.

3. விநியோகம்: குடியிருப்பு சமூகங்கள், வணிக மையங்கள் அல்லது தொழில்துறை வசதிகளுக்கு அதிகாரத்தை நிர்வகிக்கிறது மற்றும் விநியோகித்தல்.

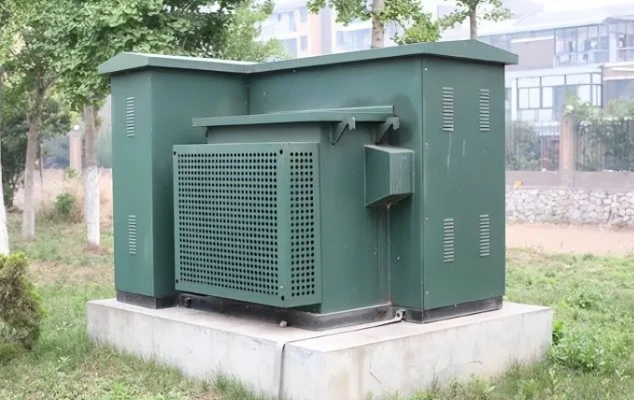

டிரான்ஸ்ஃபார்மர் ஆயில் இன்சுலேஷன் பாக்ஸ்-டைப் காம்பாக்ட் அமெரிக்க வகை துணை மின்நிலையம், இடம் அதிக அளவில் இருக்கும் ஆனால் நம்பகத்தன்மையை சமரசம் செய்ய முடியாத சூழல்களில் சிறந்து விளங்குகிறது. இது ஒரு தனி வேலி முற்றம் அல்லது கான்கிரீட் பெட்டகத்தின் தேவையை நீக்குகிறது, ஏனெனில் அனைத்து நேரடி பாகங்களும் முழுமையாக மூடப்பட்டிருக்கும்.

தயாரிப்பு அளவுரு (குறிப்பு)

தயாரிப்பு அம்சம் மற்றும் பயன்பாடு

Q1: டிரான்ஸ்ஃபார்மர் ஆயில் இன்சுலேஷன் பாக்ஸ்-டைப் காம்பாக்ட் அமெரிக்க வகை துணை மின்நிலையமானது நிலையான திண்டு பொருத்தப்பட்ட மின்மாற்றியில் இருந்து வேறுபட்டது எது?

A1: வேறுபாடு ஒருங்கிணைப்பில் உள்ளது. ஒரு நிலையான திண்டு பொருத்தப்பட்ட மின்மாற்றி என்பது ஒரு மின்மாற்றி மட்டுமே. எங்களின் பாக்ஸ்-டைப் காம்பாக்ட் அமெரிக்க வகை துணை மின்நிலையத்தில் லோட் பிரேக் சுவிட்சுகள் மற்றும் ஃப்யூஸ்கள் மற்றும் குறைந்த மின்னழுத்த பிரேக்கர் பேனலுடன் கூடிய உயர் மின்னழுத்த பெட்டி உள்ளது. இது ஒரு "பெட்டியில் உள்ள துணை மின்நிலையம்", அதேசமயம் நிலையான அலகு ஒரு மின்மாற்றி. எண்ணெய் இன்சுலேஷன் தவறுகளின் போது சிறந்த வில்-தணிக்கும் திறனையும் வழங்குகிறது.

Q2: தீவிர தட்பவெப்ப நிலைகளில் எனது செயல்பாட்டிற்கு எண்ணெய் காப்பு எவ்வாறு பயனளிக்கிறது?

A2: மின்மாற்றி எண்ணெய் காற்றை விட அதிக மின்கடத்தா வலிமை மற்றும் குறிப்பிடத்தக்க சிறந்த வெப்ப கடத்துத்திறன் கொண்டது. வெப்பமான காலநிலையில் (50 டிகிரி செல்சியஸ் வரை), எண்ணெய் கோர் மற்றும் சுருள்களில் இருந்து வெப்பத்தை உறிஞ்சி, நெளி தொட்டி சுவர்கள் வழியாக அதைச் சிதறடிக்கிறது. குளிர்ந்த காலநிலையில், எண்ணெய் நிலையான பாகுத்தன்மையை பராமரிக்கிறது, உள் வளைவைத் தடுக்கிறது. இது டிரான்ஸ்ஃபார்மர் ஆயில் இன்சுலேஷன் பாக்ஸ்-டைப் காம்பாக்ட் அமெரிக்க வகை துணை மின்நிலையத்தை பாலைவனங்கள், கடலோரப் பகுதிகள் மற்றும் பனி மலைப்பாதைகளுக்கு ஏற்றதாக ஆக்குகிறது.

Q4: குறைந்த மின்னழுத்த வெளியீட்டு உள்ளமைவைத் தனிப்பயனாக்க முடியுமா?

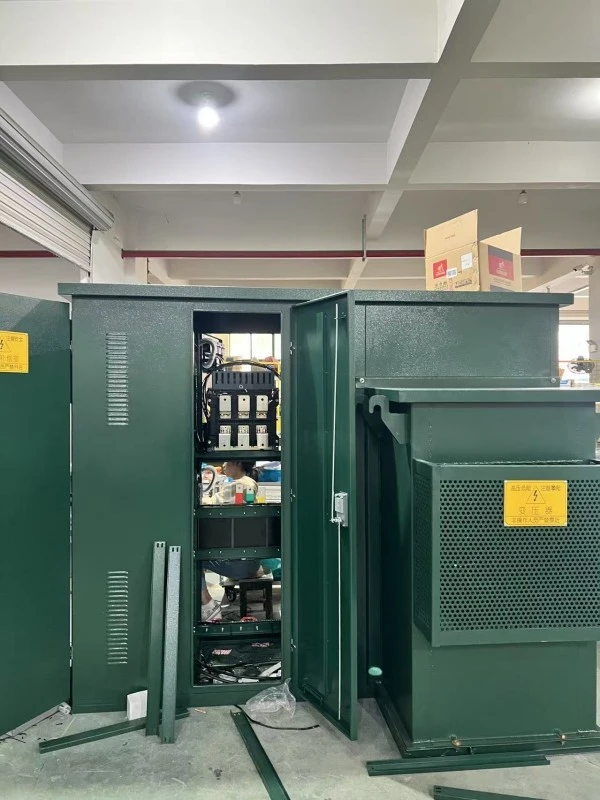

A4: ஆம். எம்சிசிபி (மோல்டட் கேஸ் சர்க்யூட் பிரேக்கர்) வெளியீடுகள் உட்பட 2 முதல் 8 வழிகள் கொண்ட குறைந்த மின்னழுத்த பேனல்களை உள்ளமைக்கக்கூடியதாக நாங்கள் வழங்குகிறோம். நீங்கள் அளவீட்டு பெட்டிகள், மின்னல் அரெஸ்டர்கள் மற்றும் தானியங்கி சக்தி காரணி திருத்தும் மின்தேக்கிகளையும் சேர்க்கலாம்.

விண்ணப்ப காட்சிகள்

1. குடியிருப்பு உட்பிரிவுகள்: வீட்டு வளாகங்களுக்கு நிலத்தடி ஊட்டி நெட்வொர்க்குகளுக்கு அதிகாரம் அளிக்கிறது.

2. காற்றாலை மற்றும் சூரியப் பண்ணைகள்: ஜெனரேட்டர் மின்னழுத்தத்தை அதிகரிக்கவும் அல்லது துணை மின்சக்திக்கான கிரிட் மின்னழுத்தத்தைக் குறைக்கவும்.

3. EV சார்ஜிங் நிலையங்கள்: வேகமான DC சார்ஜர்களுக்கு பிரத்யேக 480V-3 பேஸ் பவரை வழங்குகிறது.

4. தொழில் பூங்காக்கள்: கட்டுமான சக்திக்கான தற்காலிக அல்லது நிரந்தர சிறிய துணை மின்நிலையமாக செயல்படுகிறது.

5. நகர்ப்புற புதுப்பித்தல் திட்டங்கள்: வெள்ளம் அபாயம் உள்ள பழைய வால்ட் வகை மின்மாற்றிகளை மாற்றுகிறது.

உற்பத்தி விவரங்கள் & போட்டி நன்மைகள்

விரிவான கூறுகள்:

● தொட்டி கட்டுமானம்: எங்கள் தொட்டி 2.5 மிமீ - 3.0 மிமீ குளிர்-உருட்டப்பட்ட எஃகு பயன்படுத்துகிறது (போட்டியாளர்கள் பெரும்பாலும் 1.5 மிமீ பயன்படுத்துகின்றனர்). 100% எண்ணெய் கசிவைத் தடுப்பதற்காக நெளி துடுப்புகள் ரோபோ முறையில் பற்றவைக்கப்படுகின்றன.

● கோர் & விண்டிங்ஸ்: நாங்கள் உயர் ஊடுருவக்கூடிய தானியம் சார்ந்த சிலிக்கான் ஸ்டீலை (M4 கிரேடு) பயன்படுத்துகிறோம். ஹிஸ்டெரிசிஸ் இழப்பைக் குறைக்க செப்பு முறுக்குகள் (அலுமினியம் அல்ல) முழுமையாக இணைக்கப்படுகின்றன.

● எண்ணெய் தரம்: தடை செய்யப்பட்ட மின்மாற்றி எண்ணெயை (IEC 60296 தரநிலை) முறிவு மின்னழுத்தம் >60kV உடன் நிரப்புகிறோம். விருப்பத்தேர்வு: மக்கும் தேவைகளுக்கு இயற்கை எஸ்டர் (காய்கறி எண்ணெய்).

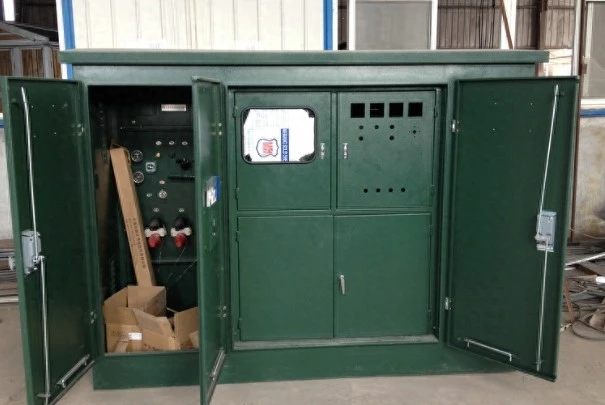

● HV ஸ்விட்ச்: காணக்கூடிய இடைவெளி குறிகாட்டிகளுடன் கூடிய 4-நிலை சுமை இடைவெளி சுவிட்ச் (மூடிய/திறந்த/கிரவுண்டட்/இணைக்கப்பட்ட) அடங்கும்.

● பெயிண்ட் சிஸ்டம்: 5-படி முன் சிகிச்சை + துத்தநாகம் நிறைந்த எபோக்சி ப்ரைமர் + பாலியஸ்டர் டாப் கோட். சால்ட் ஸ்ப்ரே 500+ மணி நேரம் சோதிக்கப்பட்டது.

போட்டியாளர்களுக்கு எதிராக உற்பத்தி நன்மைகள்:

அடிக்கடி கேட்கப்படும் கேள்விகள்

Q1: டிரான்ஸ்ஃபார்மர் ஆயில் இன்சுலேஷன் பாக்ஸ்-டைப் காம்பாக்ட் அமெரிக்க வகை சப்ஸ்டேஷன் குறைந்த எண்ணெய் அழுத்தத்துடன் வந்தது. கசிகிறதா?

ப: இல்லை. ஆக்சிஜனேற்றத்தைத் தடுக்க ஒரு சிறிய நைட்ரஜன் போர்வையுடன் அலகுகளை அனுப்புகிறோம். பிரஷர் கேஜ் பூஜ்ஜியத்தைப் படிக்கலாம். நிலை காட்டி (தோராயமாக 5-10cm மேல் மையத்தில்) புதிய எண்ணெய் நிரப்பப்பட்ட பிறகு, அது 6 மணி நேரம் குடியேற வேண்டும். 24 மணி நேரத்திற்குள் நிலை மீண்டும் குறைந்தால், சீல் ஆய்வுக்கு எங்களைத் தொடர்பு கொள்ளவும்.

Q4: டிரான்ஸ்ஃபார்மர் ஆயில் இன்சுலேஷன் பாக்ஸ்-டைப் காம்பாக்ட் அமெரிக்க வகை சப்ஸ்டேஷனுக்கான உதிரி பாகங்களை வழங்குகிறீர்களா?

ப: ஆம். உயர் மின்னழுத்த உருகிகள் (பே-ஓ-நெட் ஸ்டைல்), குறைந்த மின்னழுத்த பிரேக்கர்கள், ஆயில் லெவல் கேஜ்கள், பிரஷர் ரிலீப் வால்வுகள் மற்றும் கேஸ்கெட் கிட்களை 10+ ஆண்டுகளுக்கு சேமித்து வைத்திருக்கிறோம். 48 மணிநேரம் அனுப்புவதற்கு எங்களின் இணைய போர்டல் வழியாக உதிரி பாகங்களை ஆர்டர் செய்யவும்.

Q5: 2 வருட செயல்பாட்டிற்குப் பிறகு எண்ணெயின் தரத்தை எவ்வாறு சோதிப்பது?

ப: எண்ணெய் மின்கடத்தா வலிமை சோதனையை (ASTM D877) பயன்படுத்தவும். கீழே உள்ள வடிகால் வால்விலிருந்து ஒரு மாதிரியை எடுத்துக் கொள்ளுங்கள். மின்கடத்தா வலிமை> 30kV ஆக இருக்க வேண்டும். இது 20kV க்கு கீழே விழுந்தால், எண்ணெயை வடிகட்டவும் அல்லது அதை மாற்றவும். 1000kVA க்கு மேல் உள்ள அலகுகளுக்கு வருடாந்திர கரைக்கப்பட்ட வாயு பகுப்பாய்வு (DGA) பரிந்துரைக்கிறோம்.

Q6: டிரான்ஸ்ஃபார்மர் ஆயில் இன்சுலேஷன் பாக்ஸ்-டைப் காம்பாக்ட் அமெரிக்க வகை துணை மின்நிலையம் ஸ்மார்ட் கிரிட் அமைப்புகளுடன் இணக்கமாக உள்ளதா?

ப: முற்றிலும். விருப்பமான துணை நிரல்களில் பின்வருவன அடங்கும்: 4G/5G தொலைநிலை கண்காணிப்பு அலகுகள் (எண்ணெய் வெப்பநிலை, அழுத்தம், சுமை மின்னோட்டம்) மற்றும் RS485/Modbus RTU போர்ட்கள். நீங்கள் அதை நேரடியாக உங்கள் SCADA அமைப்பில் ஒருங்கிணைக்கலாம்.

விற்பனைக்குப் பிந்தைய சேவை

உத்தரவாதக் காலம்: ஆணையிடப்பட்ட தேதியிலிருந்து 12 மாதங்கள் அல்லது ஷிப்பிங் தேதியிலிருந்து 14 மாதங்கள் (எது முதலில் வருகிறதோ அது).

கவரேஜ்: கோர் ஃபெயிலியர், வைண்டிங் ஷார்ட் சர்க்யூட்கள், வெல்ட்களில் இருந்து எண்ணெய் கசிவுகள் உட்பட அனைத்து உற்பத்தி குறைபாடுகளும்சுவிட்ச் கியர்இயந்திர தோல்வி.
