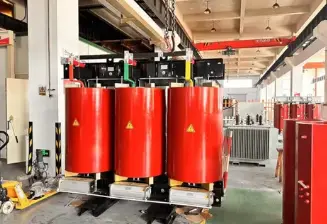

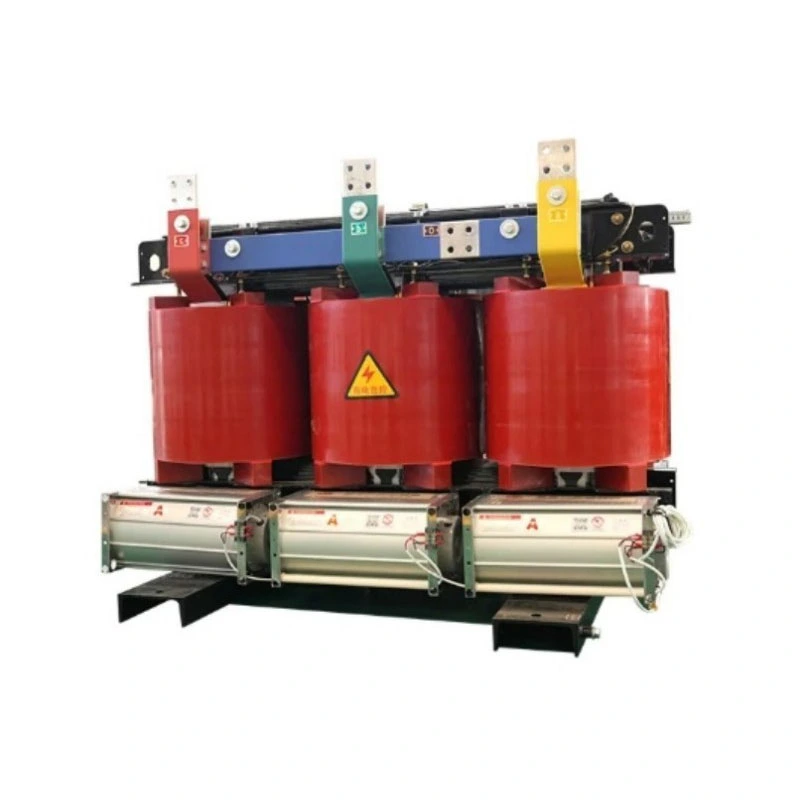

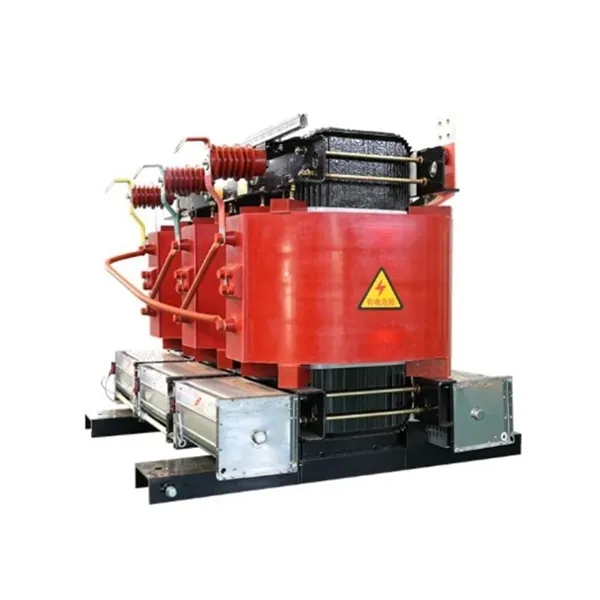

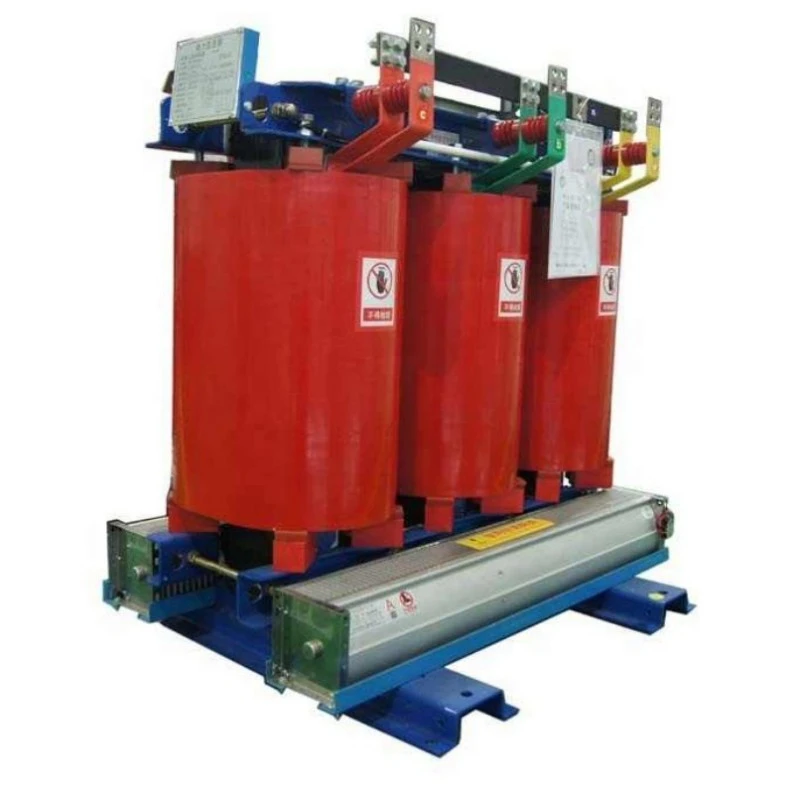

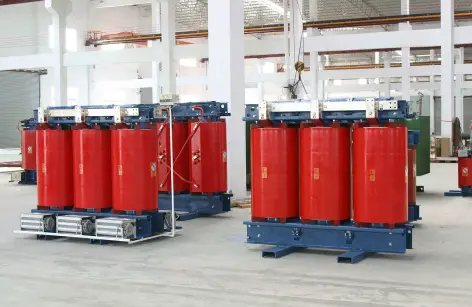

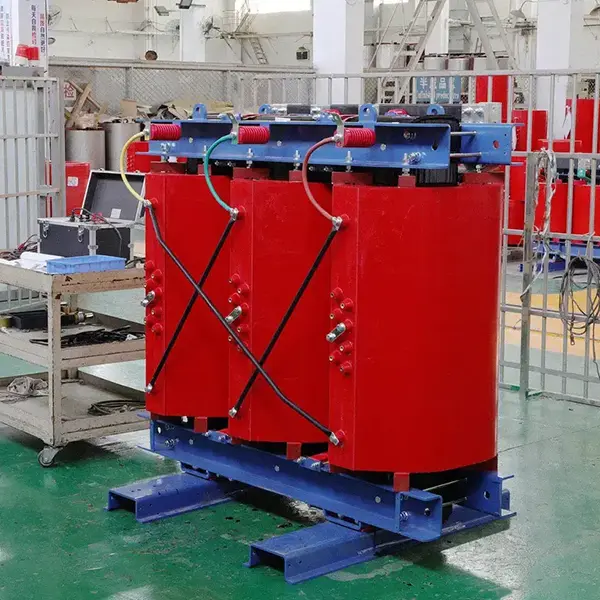

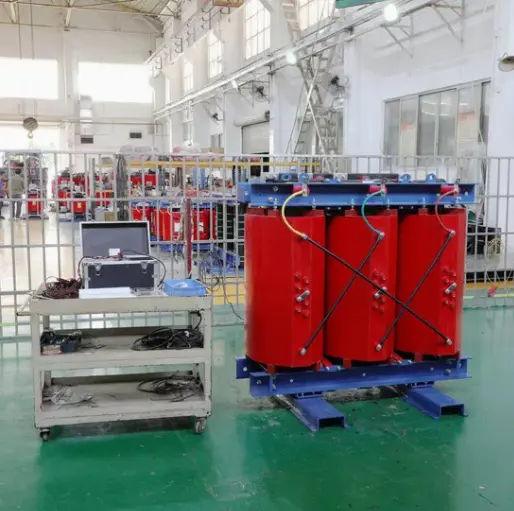

காற்று குளிரூட்டும் வெளிப்புற தனிமை உலர் வகை மின்மாற்றி

இந்த தயாரிப்பு வெளிப்புற வகை, தனிமைப்படுத்தல் வகை,உலர் வகை மின்மாற்றிகாற்று குளிரூட்டலைப் பயன்படுத்துதல் (ANAN). இது காப்பு அல்லது வெப்பச் சிதறலுக்கு எந்த திரவ ஊடகத்தையும் சார்ந்து இல்லை, மாறாக வெப்பநிலை உயர்வைக் கட்டுப்படுத்த இயற்கையான வெப்பச்சலனம் அல்லது கட்டாயக் காற்று குளிரூட்டலைப் பயன்படுத்துகிறது.

அது என்ன செய்கிறது?

1. மின் தனிமைப்படுத்தல் : முதன்மை மற்றும் இரண்டாம் நிலை முறுக்குகளுக்கு இடையே ஒரு உடல் மின் தடையை உருவாக்குகிறது, தரை சுழல்களை திறம்பட குறுக்கிடுகிறது, ஹார்மோனிக்ஸ்களை அடக்குகிறது மற்றும் கட்டத்திலிருந்து அதிக அதிர்வெண் குறுக்கீடு மற்றும் அலைகளை வடிகட்டுகிறது, உணர்திறன் சுமைகளுக்கு "சுத்தமான" சக்தியை வழங்குகிறது.

2. மின்னழுத்த மாற்றம்: தேவைகளுக்கு ஏற்ப ஏசி மின்னழுத்தத்தை அதிகரிக்கவும் அல்லது குறைக்கவும், பல்வேறு உபகரணங்களின் மின் விநியோக தேவைகளுக்கு ஏற்ப.

3. பாதுகாப்பு பாதுகாப்பு : தனிமைப்படுத்தல் வடிவமைப்பு மூலம், உயர் மின்னழுத்த பக்கத்துடன் நேரடி பணியாளர்கள் தொடர்பைத் தடுக்கிறது, மின்சார அதிர்ச்சியின் அபாயத்தை கணிசமாகக் குறைக்கிறது.

4. வெளிப்புறத் தழுவல்: IP54 அல்லது அதிக பாதுகாப்பு மதிப்பீடுகளுக்காக வடிவமைக்கப்பட்ட கரடுமுரடான உறை, காற்று, மழை, தூசி, உப்பு தெளிப்பு மற்றும் நீண்ட கால UV வெளிப்பாடு ஆகியவற்றைத் தாங்குவதற்கு உதவுகிறது.

சுருக்கமாக, உங்களுக்கு பாதுகாப்பான, சுத்தமான, பராமரிப்பு இல்லாத பவர் தனிமைப்படுத்தல் மற்றும் கடுமையான வெளிப்புற சூழல்களில் மாற்று தீர்வு தேவைப்படும் போது, ​​இந்த ஏர் கூலிங் அவுட்டோர் ஐசோலேஷன் ட்ரை டைப் டிரான்ஸ்ஃபார்மர் முக்கிய தீர்வாகும்.

தயாரிப்பு நன்மைகள்

பாரம்பரிய எண்ணெயில் மூழ்கிய அல்லது நிலையான உட்புற உலர் வகை மின்மாற்றிகளுடன் ஒப்பிடும்போது, ​​இந்த தயாரிப்பு ஐந்து முக்கிய நன்மைகளை வழங்குகிறது:

1. பூஜ்ஜிய மாசுபாடு, பராமரிப்பு-இலவசம்: எண்ணெய் இல்லாத வடிவமைப்பு, கசிவுகளால் மண் அல்லது நீர் மாசுபாட்டின் அபாயத்தையும், வருடாந்திர எண்ணெய் சோதனை மற்றும் மாற்றத்துடன் தொடர்புடைய பராமரிப்பு செலவுகள் மற்றும் வேலையில்லா நேரத்தையும் முற்றிலும் நீக்குகிறது. கடுமையான சுற்றுச்சூழல் விதிமுறைகளின் கீழ் வெளிப்புற திட்டங்களுக்கு, இது ஒரு தீர்க்கமான நன்மை.

2. உயர்ந்த வெளிப்புற சுற்றுச்சூழல் சகிப்புத்தன்மை: வெற்றிட அழுத்தம் உட்செலுத்துதல் (VPI) செயல்முறை மற்றும் வகுப்பு H (180 ° C) இன்சுலேஷன் அமைப்பு ஆகியவற்றைப் பயன்படுத்துகிறது, இது துருப்பிடிக்காத எஃகு அல்லது அலுசின்க் எஃகு மூலம் முழுமையாக சீல் செய்யப்பட்ட பற்றவைக்கப்பட்ட வெளிப்புற உறையுடன் இணைக்கப்பட்டுள்ளது. -25°C முதல் 50°C வரையிலான சுற்றுப்புற வெப்பநிலையிலும், ஈரப்பதம் 95% வரையிலும் நிலையாக இயங்குகிறது. உப்பு தெளிப்பு, பூஞ்சை மற்றும் அரிப்பை எதிர்க்கும்.

3. மின் தனிமைப்படுத்தலுடன் இறுதிப் பாதுகாப்பு: முதன்மை மற்றும் இரண்டாம் நிலை முறுக்குகளுக்கு இடையே வலுவூட்டப்பட்ட காப்பு 3kV முதல் 5kV வரை மின்கடத்தா தாங்கும் மின்னழுத்தத்தை அடைகிறது (மாதிரியைப் பொறுத்து). DC பாகங்கள், மூன்றாவது ஹார்மோனிக்ஸ் மற்றும் பல்வேறு எழுச்சி தாக்கங்களை கட்டத்திலிருந்து திறம்பட தனிமைப்படுத்தி, கீழ்நிலை துல்லியமான கருவிகளைப் பாதுகாக்கிறது.

4. இயற்கையான காற்று குளிரூட்டல், அமைதியானது மற்றும் நம்பகமானது : மின்விசிறிகள் இல்லாமல் (விரும்பினால்) வெப்பச் சிதறலுக்கான காற்றுச் சலனத்தை நம்பியுள்ளது. இயக்க இரைச்சல் எண்ணெய் மூழ்கிய மின்மாற்றிகளை விட கணிசமாக குறைவாக உள்ளது. மைய கூறுகளில் சுழலும் இயந்திர பாகங்கள் இல்லாததால், தோல்விகளுக்கு இடையேயான சராசரி நேரம் (MTBF) கணிசமாக மேம்படுத்தப்பட்டுள்ளது.

5. அதிக சுமை திறன், அவசர காலங்களில் பயன்படுத்தக்கூடியது: தொடர்ச்சியான செயல்பாட்டிற்கு 120% வரை அவசர சுமை திறன், குறுகிய கால செயல்பாட்டிற்கு 150%. எதிர்பாராத வெளிப்புற சுமைகளின் போது (எ.கா., பல மோட்டார்கள் ஒரே நேரத்தில் தொடங்கும்), உடனடியாக திறன் அதிகரிப்பு தேவையில்லை, பயனருக்கு மதிப்புமிக்க நேரத்தை வாங்குகிறது.

தயாரிப்பு அம்சங்கள்

கோர் : உயர்-ஊடுருவக்கூடிய குளிர்-உருட்டப்பட்ட தானிய-சார்ந்த சிலிக்கான் எஃகு, படி-மடியில் கூட்டு செயல்முறை, கணிசமாக குறைக்கப்பட்ட சுமை இழப்பு மற்றும் உற்சாகமான மின்னோட்டம்.

முறுக்குகள் : உயர் மற்றும் குறைந்த மின்னழுத்த முறுக்குகள் இரண்டும் அனைத்து செப்பு (அலுமினியம் விருப்ப) கடத்திகளைப் பயன்படுத்துகின்றன, அவை Nomex® அல்லது அதுபோன்ற அராமிட் இன்சுலேஷன் பேப்பரால் மூடப்பட்டிருக்கும், VPI வெற்றிட செறிவூட்டல் மூலம் கரைப்பான் இல்லாத வார்னிஷ் மூலம் செயலாக்கப்பட்டு, ஒரு வலுவான, ஈரப்பதம்-எதிர்ப்பு, அதிக வெப்பநிலை தாங்கும் திடமான காப்பு அமைப்பை உருவாக்குகிறது.

தனிமைப்படுத்தல் அமைப்பு: முதன்மை மற்றும் இரண்டாம் நிலை முறுக்குகள் தனித்தனி பாபின்கள் அல்லது சுயாதீன மைய கால்களில் காயப்படுத்தப்படுகின்றன, அவற்றுக்கிடையே ஒரு விருப்ப மின்னியல் கவசம், இணைக்கும் கொள்ளளவைக் குறைத்து, சிறந்த உயர் அதிர்வெண் குறுக்கீடு ஒடுக்கத்தை வழங்குகிறது.

பாதுகாப்பு உறை : நிலையான IP54 பாதுகாப்பு (தூசி-இறுக்கமான, ஸ்பிளாஸ்-ப்ரூஃப்), IP65 விருப்பமானது. 2.0மிமீ தடிமன் கொண்ட துருப்பிடிக்காத எஃகு அல்லது கால்வால்யூம் எஃகு மூலம் செய்யப்பட்ட உறை, மழைப் புகாத கூரை, துருப்பிடிக்காத எஃகு காற்றோட்டம் கொண்ட லூவர்கள் மற்றும் ஆண்டி-ப்ரை பூட்டுகள் ஆகியவற்றைக் கொண்டுள்ளது.

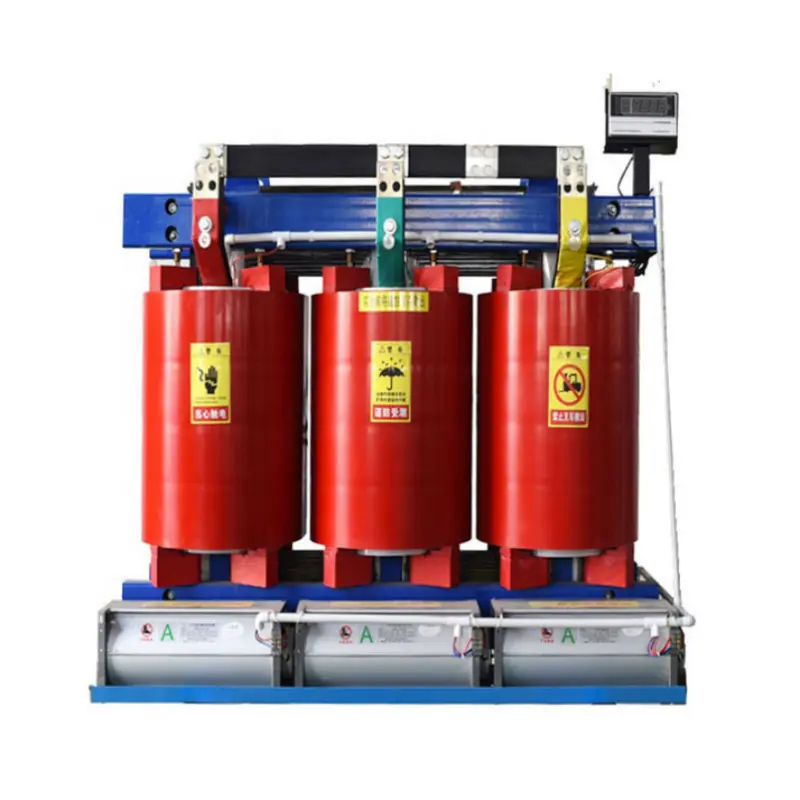

வெப்பநிலை கட்டுப்பாட்டு அமைப்பு: உள்ளமைக்கப்பட்ட PTC அல்லது PT100 RTD வெப்பநிலை சென்சார்கள், அதிக வெப்பநிலை அலாரம், பயண பாதுகாப்பு மற்றும் தானியங்கி விசிறி செயல்படுத்தல் (விரும்பினால் விசிறிகள் நிறுவப்பட்டிருந்தால்) ஸ்மார்ட் வெப்பநிலை கட்டுப்படுத்தியுடன் இணைக்க முடியும்.

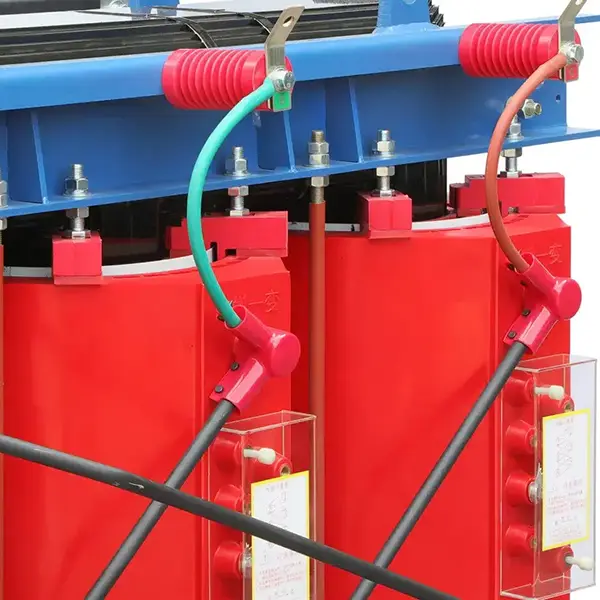

டெர்மினல்கள்: சிலிகான் ரப்பர் முத்திரைகள் மற்றும் கேபிள் சுரப்பி உள்ளீடுகள் கொண்ட வெளிப்புற உயர் மின்னழுத்த சந்திப்பு பெட்டி. குறைந்த மின்னழுத்த பக்கமானது தகரம் பூசப்பட்ட செப்பு பஸ்பார்கள் அல்லது நீர்ப்புகா இணைப்பிகளைப் பயன்படுத்துகிறது.

தயாரிப்பு பயன்பாடு

இந்த ஏர் கூலிங் அவுட்டோர் ஐசோலேஷன் ட்ரை டைப் டிரான்ஸ்ஃபார்மர் பின்வரும் சூழ்நிலைகளில் பரவலாகப் பயன்படுத்தப்படுகிறது:

புதுப்பிக்கத்தக்க எரிசக்தி உருவாக்கம்: PV மின் உற்பத்தி நிலையம் மற்றும் காற்றாலை சறுக்கல்-மவுண்டட் துணை மின்நிலையங்களின் குறைந்த மின்னழுத்த பக்கத்தில் தனிமைப்படுத்துதல், கட்டம் இணைப்பு அல்லது உள்ளூர் மின்சாரம் வழங்குவதற்கு முன் இன்வெர்ட்டர் வெளியீட்டு மின்னழுத்தத்தை தனிமைப்படுத்துதல்.

வெளிப்புற தொழில்துறை உபகரணங்கள்: எண்ணெய் துளையிடும் தளங்கள், திறந்த-குழி சுரங்க நொறுக்கிகள், துறைமுகக் கரை மின் அமைப்புகள், சுரங்கப்பாதை துளையிடும் இயந்திரங்கள் (கவசம் இயந்திரங்கள்), சாதனங்களை சேதப்படுத்துவதில் இருந்து கட்டம் எழுச்சியைத் தடுக்கிறது.

தற்காலிக மற்றும் அவசர சக்தி: வெளிப்புற நிகழ்வுகள், விளையாட்டு போட்டிகள் மற்றும் பேரிடர் நிவாரண தளங்களுக்கான ஜெனரேட்டர் வெளியீடு தனிமைப்படுத்தல், ஆடியோ, வீடியோ மற்றும் கட்டுப்பாட்டு உபகரணங்களுக்கு சுத்தமான சக்தியை வழங்குகிறது.

சார்ஜிங் உள்கட்டமைப்பு: வெளிப்புற DC ஃபாஸ்ட் சார்ஜர்களுக்கான உள்ளீட்டு தனிமை மின்மாற்றி, சார்ஜிங் மாட்யூல்களைப் பாதுகாக்கும் போது கிரிட்டில் ஹார்மோனிக் கருத்துக்களைத் தடுக்கிறது.

ஸ்மார்ட் கிரிட் & விநியோகம்: வெளிப்புற வளைய முக்கிய அலகுகள் மற்றும் சிறிய துணை மின்நிலையங்களுக்குள் நிலைய சேவை அல்லது தனிமைப்படுத்தும் மின்மாற்றி, ஆட்டோமேஷன் டெர்மினல்களுக்கு (DTU/FTU) பாதுகாப்பான, நம்பகமான சக்தியை வழங்குகிறது.

தயாரிப்பு விவரங்கள்

VPI வெற்றிட அழுத்தம் செறிவூட்டல் செயல்முறை

அனைத்து முறுக்குகளும் வெற்றிடத்தின் கீழ் கரைப்பான் இல்லாத இன்சுலேடிங் வார்னிஷ் மூலம் செறிவூட்டப்பட்டு, உள் காற்றை அகற்றி, திருப்பங்கள், அடுக்குகள் மற்றும் தரையில் வார்னிஷ் முழுமையாக ஊடுருவ அனுமதிக்கிறது. குணப்படுத்திய பிறகு, இது வெப்ப கடத்துத்திறன், இயந்திர வலிமை மற்றும் ஈரப்பதம் எதிர்ப்பு ஆகியவற்றுடன் நிலையான செறிவூட்டல் செயல்முறைகளை விட ஒரு ஒற்றை "திட" அமைப்பை உருவாக்குகிறது.

வெளிப்புற-குறிப்பிட்ட சந்திப்பு பெட்டி

குறைந்த மின்னழுத்த அவுட்லெட் பாக்ஸ், செப்பு பஸ்பார்களுக்கு இடையே ஏராளமான மின் அனுமதியுடன் (>20 மிமீ) சுடர்-தடுப்பு இன்சுலேடிங் சப்போர்ட் பேனலைக் கொண்டுள்ளது. கேபிள் உள்ளீடுகள் மல்டி-சீல் கேஸ்கட்கள் மற்றும் கேபிள் சுரப்பிகளைப் பயன்படுத்துகின்றன, அவை பல்வேறு கவச அல்லது ரப்பர்-உறை கேபிள்களுடன் இணக்கமாக உள்ளன, இது கேபிளுடன் ஈரப்பதம் நுழைவதைத் தடுக்கிறது.

ஹெவி-டூட்டி ஸ்டெயின்லெஸ் ஸ்டீல் உறை

லேசர் கட்டிங், சிஎன்சி வளைத்தல் மற்றும் ரோபோடிக் வெல்டிங் ஆகியவற்றைப் பயன்படுத்தி இந்த உறை தயாரிக்கப்படுகிறது, அனைத்து சீம்களும் தொடர்ந்து சீல் வைக்கப்படுகின்றன. கதவுகளில் மூன்று-புள்ளி பூட்டுதல் கைப்பிடிகள் மற்றும் வானிலை எதிர்ப்பு சீல் கேஸ்கட்கள் உள்ளன. மேல் அட்டையானது ஒரு கோண மழைக் கவசமாக வடிவமைக்கப்பட்டுள்ளது மற்றும் வசதியான வெளிப்புற ஏற்றத்திற்காக தூக்கும் கண் போல்ட்களை உள்ளடக்கியது.

பேக்கேஜிங், டெலிவரி & விற்பனைக்குப் பின்

பேக்கேஜிங் முறை

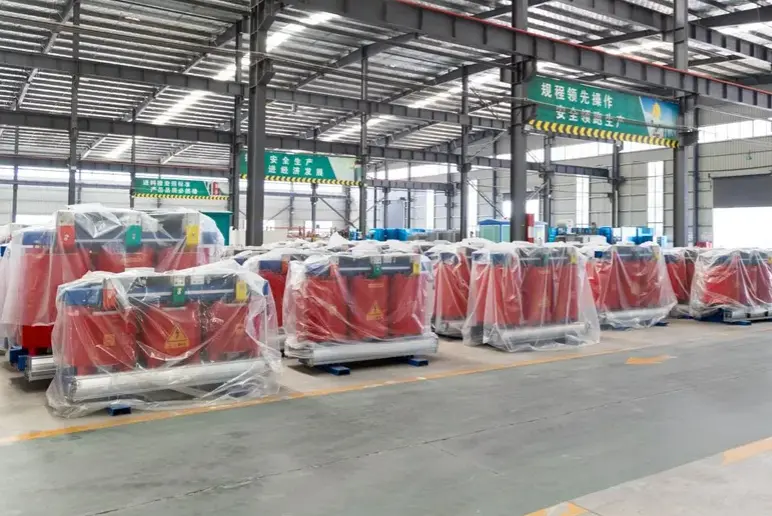

1. டிரான்ஸ்ஃபார்மர் பாடி ஈரப்பதம் இல்லாத PE படத்துடன் மூடப்பட்டிருக்கும், டெசிகாண்ட் உள்ளே வைக்கப்பட்டுள்ளது.

2. ஹெவி-டூட்டி மரப்பெட்டிகள் அல்லது புகைபிடித்தல் இல்லாத ஒட்டு பலகை பெட்டிகளில் (ஏற்றுமதி தரநிலைகளை சந்திக்கும்), குஷனிங்கிற்காக அதிக அடர்த்தி கொண்ட நுரை அல்லது காற்று நிரப்பப்பட்ட பைகளால் சூழப்பட்டுள்ளது.

3. பெட்டியின் வெளிப்புறத்தில் "ஈரப்பதம்", "உடையக்கூடியது" மற்றும் "திஸ் வே அப்" போன்ற லேபிள்கள் ஒட்டப்பட்டுள்ளன.

விநியோக முறை

1. உள்நாட்டு: பிரத்யேக தளவாட டிரக் (சிறிய திறன்களை டெப்பான்/எஸ்எஃப் எக்ஸ்பிரஸ் கனரக பொருட்கள் வழியாக அனுப்பலாம்).

2. ஏற்றுமதி: சுங்க ஆவணங்கள் உட்பட கடல், ரயில் அல்லது விமான சரக்குக்கான ஏற்பாடுகள்.

விற்பனைக்குப் பிந்தைய சேவை

1. உத்தரவாதக் காலம்: ரசீது தேதியிலிருந்து 12 மாதங்கள்.

2. உத்தரவாதக் காலத்தின் போது உற்பத்தி குறைபாடுகளுக்கு இலவச பழுது அல்லது மாற்றீடு.

அடிக்கடி கேட்கப்படும் கேள்விகள் (கேள்வி பதில்)

Q1: இந்த ஏர் கூலிங் அவுட்டோர் ஐசோலேஷன் ட்ரை டைப் டிரான்ஸ்ஃபார்மர், வழக்கமான எண்ணெயில் மூழ்கும் டிரான்ஸ்பார்மருடன் ஒப்பிடும்போது அதிக வெப்பம் மற்றும் எரியும் வாய்ப்புகள் அதிகம் இல்லையா?

ப: முற்றிலும் எதிர். காற்றானது எண்ணெயை விட குறைந்த வெப்ப கடத்துத்திறனைக் கொண்டிருந்தாலும், எங்கள் தயாரிப்பு H Class H இன்சுலேஷன் (180°C என மதிப்பிடப்பட்டது) மற்றும் VPI வெற்றிட செறிவூட்டல் செயல்முறையைப் பயன்படுத்துகிறது. முறுக்குகளில் இருந்து வெப்பம் திறமையாக வெளியேற்றப்பட்டு உறை வழியாகச் சிதறடிக்கப்படுகிறது. அதே திறனுக்காக, எங்கள் வடிவமைப்பு ஒரு பெரிய வெப்பநிலை உயர்வு விளிம்பைக் கொண்டுள்ளது, இது எண்ணெய் கசிவு மற்றும் பாரம்பரிய அலகுகளில் குறைந்த எண்ணெய் அளவுகளால் ஏற்படும் எரிதல் தோல்விகளை சந்திக்கும் வாய்ப்புகள் குறைவு. எங்கள்காற்று குளிரூட்டும் வெளிப்புற தனிமை உலர் வகை மின்மாற்றி40 டிகிரி செல்சியஸ் வெளிப்புற நிலைகளில் முழு சுமையிலும் கூட வெப்ப ஸ்பாட் வெப்பநிலையில் காப்பு வரம்புக்குக் கீழே செயல்படுகிறது.

Q2: மழை நாட்களில் வெளியில், குளிரூட்டும் அறைகள் வழியாக மழைநீர் நுழைந்து உள்ளே ஷார்ட் சர்க்யூட்டை ஏற்படுத்தாதா?

ப: இல்லை. எங்கள் அடைப்பு பாதுகாப்பு மதிப்பீடு IP54 ஆகும். லூவர்களில் உள் தளம் பாணி சேனல் மற்றும் மெட்டல் மெஷ் திரை உள்ளது. நிமிடத்திற்கு 10மிமீ மழையின் தீவிரத்தில் முன்பக்கத்தில் இருந்து நேரடியாகத் தெளித்தாலும், உட்புறம் முற்றிலும் வறண்டு இருக்கும் என்று சோதனைகள் காட்டுகின்றன. அனைத்து கேபிள் நுழைவு துறைமுகங்களும் வெடிப்பு தர சீல் செய்யப்பட்ட சுரப்பிகளைப் பயன்படுத்துகின்றன, ஈரப்பதம் உள்ளிழுக்கும் எந்தப் பாதையையும் முழுமையாகத் தடுக்கின்றன.
