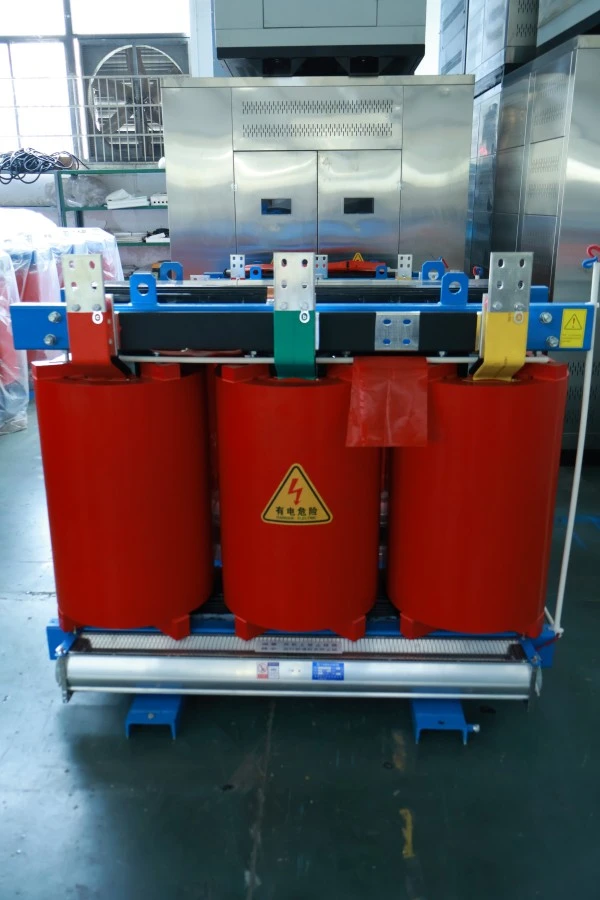

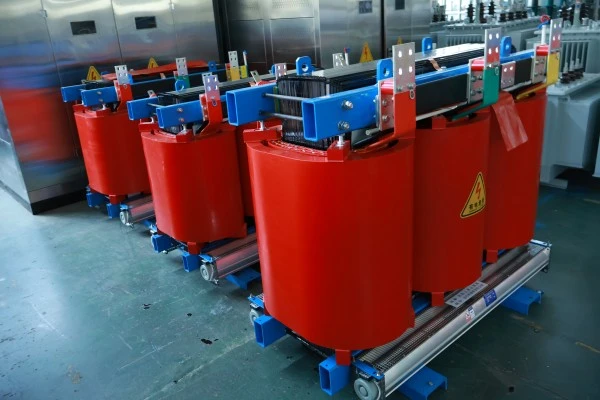

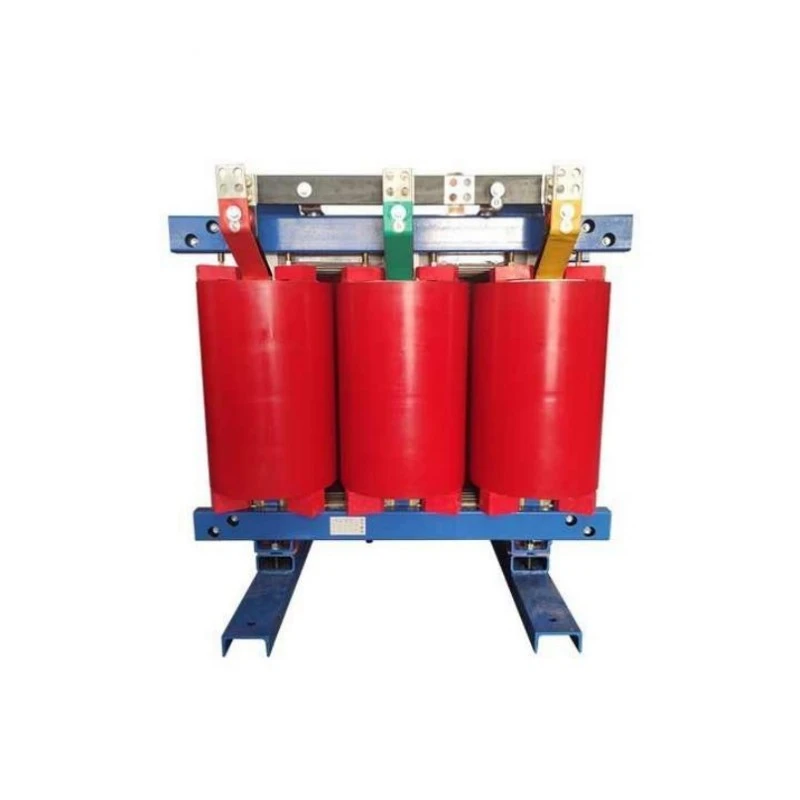

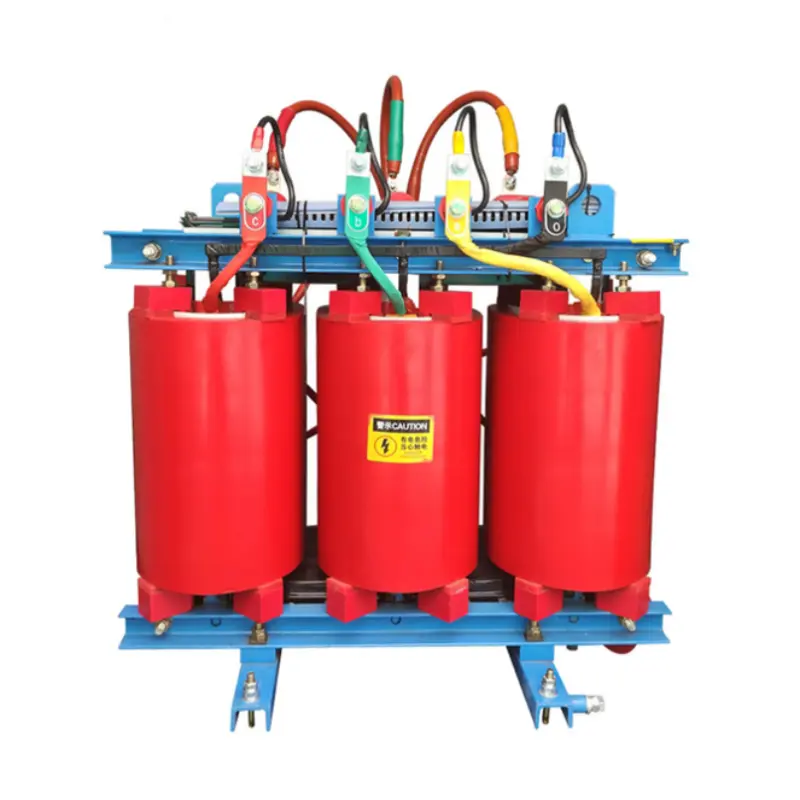

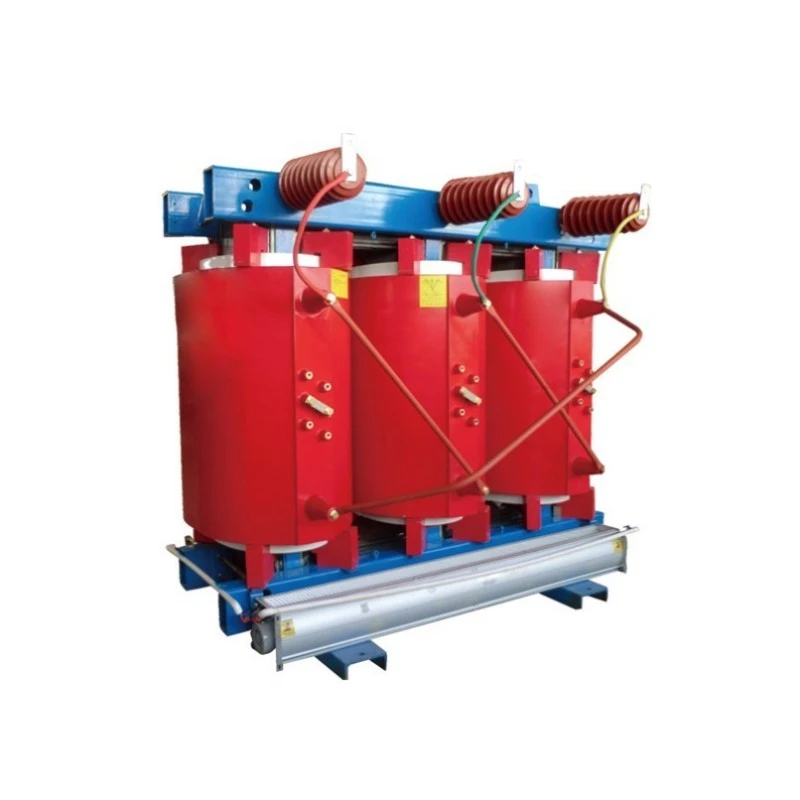

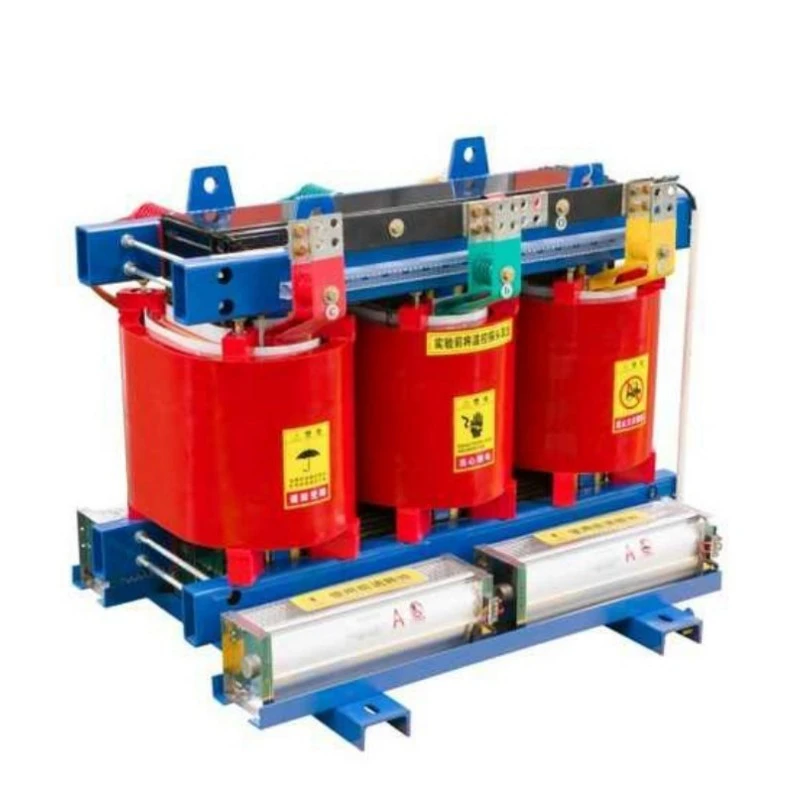

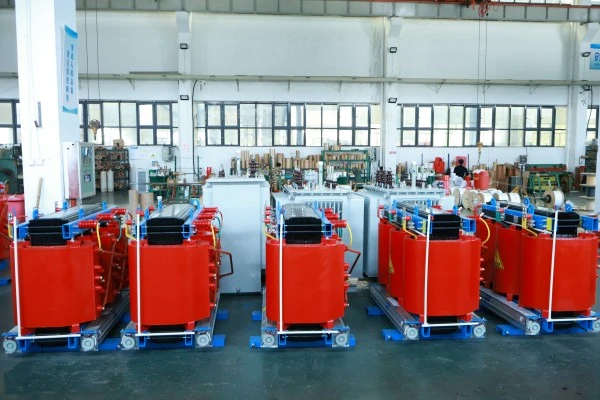

SCB13 காப்பர் முறுக்கு உலர் வகை மின்மாற்றி

அது என்ன?

SCB13 தொடர் மூன்று-கட்ட, பிசின்-வார்ப்பு இன்சுலேட்டட், செப்பு-காயம்உலர் வகை மின்மாற்றி. பதவியில், "SC" என்பது வார்ப்பு பிசின் (எபோக்சி பிசின் வெற்றிட வார்ப்பு), "B" என்பது ஃபாயில் முறுக்குகளைக் குறிக்கிறது, மேலும் "13" செயல்திறன் அளவைக் குறிக்கிறது, அதாவது அதன் இழப்பு மதிப்புகள் தேசிய தரநிலை GB 20052-2020 இன் நிலை 1 ஆற்றல் திறன் தேவைகளைப் பூர்த்தி செய்கின்றன. முக்கிய கடத்தும் பொருள் உயர்-தூய்மை ஆக்ஸிஜன் இல்லாத செம்பு, அலுமினியம் அல்லது செம்பு-உடை அலுமினியம் அல்ல.

அது என்ன செய்கிறது?

1. மின்னழுத்த மாற்றம் : உயர் மின்னழுத்தத்தை (10kV, 35kV) குறைந்த மின்னழுத்தமாக (400V, 690V) மாற்றுகிறது அல்லது தேவைக்கேற்ப, பல்வேறு உபகரணங்களின் மின்னழுத்தத் தேவைகளைப் பூர்த்தி செய்கிறது.

2. மின் விநியோகம் : ஒரு விநியோக அமைப்பின் முக்கிய சாதனமாக, இது தொழில்துறை ஆலைகள், வணிக வளாகங்கள், உயரமான கட்டிடங்கள் மற்றும் காற்றாலைகள் போன்ற பல சுமைகளுக்கு பாதுகாப்பாக மின்சாரத்தை வழங்குகிறது.

3. பாதுகாப்பான பவர் சப்ளை : தீப்பிடிக்காத எபோக்சி பிசின் திடமான இன்சுலேஷன் காரணமாக, அது எண்ணெயைத் தெளிக்காது அல்லது உட்புறத் தவறுகள் ஏற்பட்டாலும் தீப்பிடிக்காது, இது உட்புற நிறுவல்கள் அல்லது கடுமையான தீ பாதுகாப்புத் தேவைகள் உள்ள இடங்களுக்கு குறிப்பாகப் பொருத்தமானது.

4. அமைதியான செயல்பாடு: பாரம்பரிய எண்ணெயில் மூழ்கிய மின்மாற்றிகளை விட இயக்க சத்தம் கணிசமாகக் குறைவாக உள்ளது, இது குடியிருப்பு பகுதிகள், மருத்துவமனைகள், அலுவலக கட்டிடங்கள் மற்றும் பிற சத்தம்-உணர்திறன் சூழல்களுக்கு ஏற்றதாக அமைகிறது.

சுருக்கமாக, SCB13 காப்பர் வைண்டிங் ட்ரை டைப் பவர் டிரான்ஸ்ஃபார்மர் என்பது உயர் ஆற்றல் திறன், அனைத்து செப்பு கோர், குறைந்த சத்தம் மற்றும் சுடர்-தடுப்பு பாதுகாப்பு ஆகியவற்றை ஒருங்கிணைக்கும் ஒரு நவீன மின் விநியோக மைய சாதனமாகும்.

தயாரிப்பு நன்மைகள்

சாதாரண உலர் வகை மின்மாற்றிகளுடன் ஒப்பிடும்போது, ​​இந்த தயாரிப்பு ஐந்து முக்கிய நன்மைகளை வழங்குகிறது:

அனைத்து செப்பு முறுக்குகள், சிறந்த கடத்துத்திறன்:அனைத்து உயர் மற்றும் குறைந்த மின்னழுத்த முறுக்குகளும் ஆக்ஸிஜன் இல்லாத செப்பு கம்பியால் வரையப்பட்ட பற்சிப்பி செவ்வக செப்பு கம்பி அல்லது செப்புப் படலத்தைப் பயன்படுத்தி காயப்படுத்தப்படுகின்றன. தாமிரத்தின் எதிர்ப்பாற்றல் (தோராயமாக. 0.0172 Ω·mm²/m) அலுமினியத்தை விட (தோராயமாக 0.0283 Ω·mm²/m) குறைவாக உள்ளது. எனவே, அதே குறுக்குவெட்டின் செப்பு முறுக்குகள் குறைந்த எதிர்ப்பு, குறைந்த வெப்ப உற்பத்தி மற்றும் அதிக ஆற்றல் மாற்றும் திறன் ஆகியவற்றைக் கொண்டுள்ளன. நீண்ட கால செயல்பாட்டின் போது சேமிக்கப்படும் மின்சார செலவு ஆரம்ப முதலீட்டு வேறுபாட்டை விட அதிகமாக உள்ளது.

நிலை 1 ஆற்றல் திறன், தேசிய இரட்டை கார்பன் உத்திக்கு இணங்குதல்:SCB13 இழப்பு நிலை கண்டிப்பாக தேசிய நிலை 1 ஆற்றல் திறன் தரநிலைகளை சந்திக்க வடிவமைக்கப்பட்டுள்ளது. சுமை இல்லாத இழப்புகள் SCB12 ஐ விட 10% குறைவாக உள்ளது, மேலும் சுமை இழப்புகள் 5% குறைவாக உள்ளது. ஆண்டுக்கு 8,000 மணிநேரம் இயங்கும் 1000kVA மின்மாற்றிக்கு, இது ஆண்டுதோறும் 10,000 யுவான் மின்சாரச் செலவில் சேமிக்கிறது, நிலையான மின்மாற்றிகளுடன் ஒப்பிடும்போது விலை வேறுபாட்டை 3-5 ஆண்டுகளுக்குள் மீட்டெடுக்கிறது.

எபோக்சி ரெசின் வெற்றிட வார்ப்பு, நம்பகமான காப்பு:வெற்றிடத்தின் கீழ் இறக்குமதி செய்யப்பட்ட ஹன்ட்ஸ்மேன் (அல்லது அதற்கு சமமான தரமான) எபோக்சி பிசின் மூலம் காற்று குமிழ்களை முற்றிலுமாக நீக்கி வைண்டிங்ஸ் வார்க்கப்பட்டு குணப்படுத்தப்படுகிறது. குணப்படுத்தப்பட்ட காப்பு அடுக்கு அதிக இயந்திர வலிமை, வெப்ப அதிர்ச்சி எதிர்ப்பு, விரிசல் எதிர்ப்பு மற்றும் ஈரப்பதம் / அழுக்கு பாதுகாப்பு ஆகியவற்றைக் கொண்டுள்ளது. பகுதியளவு வெளியேற்றம் 5pC க்குக் கீழே கட்டுப்படுத்தப்படுகிறது, இது தேசிய தரத்தை விட மிக உயர்ந்தது.

வலுவான ஓவர்லோட் திறன், ஏற்ற இறக்கமான சுமைகளுக்கு ஏற்றவாறு:இயற்கையான குளிரூட்டலின் கீழ், இது 10% அதிக சுமையுடன் நீண்ட காலத்திற்கு செயல்பட முடியும்; கட்டாய காற்று குளிரூட்டலுடன் (விசிறிகள் நிறுவப்பட்டவை), வெளியீட்டு திறன் மதிப்பிடப்பட்ட மதிப்பில் 120% க்கும் அதிகமாக அதிகரிக்கும். பருவகால சுமை உச்சங்களுக்கு (எ.கா., கோடைக்கால ஏர் கண்டிஷனிங் பயன்பாடு), உடனடி திறன் அதிகரிப்பு தேவையில்லை.

ஈரப்பதம்-ஆதாரம் மற்றும் மாசு-எதிர்ப்பு, வலுவான சுற்றுச்சூழல் தழுவல்:எபோக்சி பிசின் வார்ப்பிங் முறுக்கு மேற்பரப்பு மென்மையானது, அடர்த்தியானது மற்றும் ஹைக்ரோஸ்கோபிக் அல்ல. 100% ஈரப்பதம் உள்ள சூழலில் பணிநிறுத்தம் செய்யப்பட்ட பிறகும், முன்கூட்டியே சூடாக்காமல் முழு சுமையுடன் நேரடியாகத் தொடங்கலாம். நிலத்தடி விநியோக அறைகள், கடலோர உயர் உப்பு-தெளிப்பு பகுதிகள் மற்றும் இரசாயன ஆலைகள் போன்ற ஈரமான அல்லது அரிக்கும் சூழல்களுக்கு குறிப்பாக பொருத்தமானது.

தயாரிப்பு அம்சங்கள்

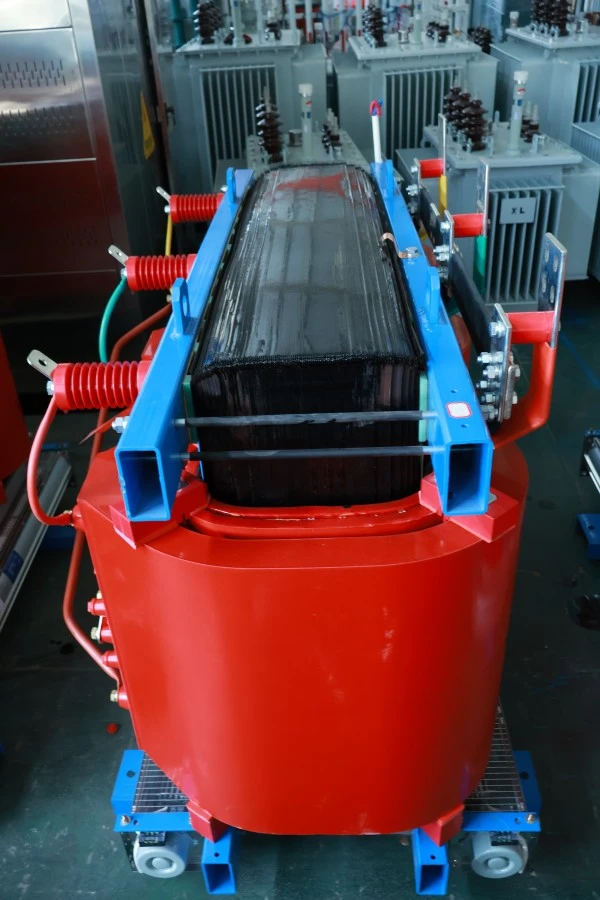

மைய அமைப்பு: 45° முழுமையாக மிட்டேட் செய்யப்பட்ட படி-மடியில் லேமினேஷன் தொழில்நுட்பத்தைப் பயன்படுத்துகிறது, கோர் மூட்டுகள் மற்றும் நுகங்கள் அதிக வலிமை கொண்ட டை பட்டைகள் அல்லது தட்டுகளால் பிணைக்கப்பட்டுள்ளன. உயர்-ஊடுருவக்கூடிய தானிய-சார்ந்த சிலிக்கான் எஃகு (B30R090 அல்லது அதிக தரம்) பயன்பாடு ஹிஸ்டெரிசிஸ் மற்றும் சுழல் மின்னோட்ட இழப்பு இரண்டையும் குறைக்கிறது.

குறைந்த மின்னழுத்த முறுக்குகள் : செப்புத் தகடு கொண்ட காயம், பிசின் முனை வளையங்களுடன் முனைகளில் சரி செய்யப்பட்டது. செப்புப் படலத்தின் அகலம் முறுக்கு உயரத்திற்கு சமம், சீரான அச்சு ஆம்பியர்-திருப்பு விநியோகம் மற்றும் குறுகிய சுற்று மின்காந்த சக்திகளுக்கு மிக அதிக எதிர்ப்பை வழங்குகிறது. லேயர் இன்சுலேஷன் முன் செறிவூட்டப்பட்ட டிஎம்டி பொருளைப் பயன்படுத்துகிறது.

உயர் மின்னழுத்த முறுக்குகள்: கிளாஸ் எச் எனாமல் செய்யப்பட்ட செவ்வக செப்பு கம்பியைப் பயன்படுத்தி அடுக்குப் பிரிவுகளில் காயம், ஒவ்வொரு அடுக்குக்கும் இடையில் பிசின் வார்ப்பு, ஒரு வலுவான கண்ணாடி-ஃபைபர்-வலுவூட்டப்பட்ட எபோக்சி பிசின் கலவை காப்பு உருவாக்குகிறது. உந்துவிசை மின்னழுத்த விநியோகத்தை மேம்படுத்த முறுக்குகளின் நடுவில் இருந்து குழாய்கள் வெளியேற்றப்படுகின்றன.

வெப்பநிலை கட்டுப்பாடு மற்றும் பாதுகாப்பு அமைப்பு: ஒவ்வொரு கட்ட முறுக்கிலும் நிகழ்நேர ஹாட் ஸ்பாட் வெப்பநிலை கண்காணிப்பிற்காக PT100 பிளாட்டினம் RTDகள் முன்-உட்பொதிக்கப்பட்டுள்ளன. அதனுடன் உள்ள நுண்ணறிவு வெப்பநிலை கட்டுப்படுத்தி அம்சங்கள்: டிஜிட்டல் சுருள் வெப்பநிலை காட்சி, அதிக வெப்பநிலை அலாரம் (சரிசெய்யக்கூடிய செட்பாயிண்ட்), அதிக வெப்பநிலை பயண வெளியீடு மற்றும் தானியங்கி விசிறி தொடக்கம்/நிறுத்தம் (கட்டாய காற்று குளிரூட்டல் விருப்பமாக நிறுவப்பட்டிருந்தால்).

அடைப்பு விருப்பங்கள்: விருப்பமான IP20 (திடமான பொருள்கள்), IP23 (செங்குத்து சொட்டு நீர்), அல்லது IP40 (சிறிய துகள்கள்) பாதுகாப்பு மதிப்பீடு உறைகள், துருப்பிடிக்காத எஃகு, அலுமினிய கலவை அல்லது தூள்-பூசிய குளிர்-உருட்டப்பட்ட எஃகு. அடைப்புகளில் காற்றோட்ட திறப்புகள் மற்றும் ஒன்றோடொன்று இணைக்கப்பட்ட கதவு பூட்டுகள் உள்ளன.

இணைப்பு மற்றும் நிறுவல்: உயர் மின்னழுத்த பக்கமானது சிலிகான் ரப்பரை முழுமையாக பாதுகாக்கும்/முழு இன்சுலேஷன் கேபிள் டெர்மினல்கள் அல்லது வழக்கமான டெர்மினல்களைப் பயன்படுத்துகிறது; குறைந்த மின்னழுத்த பக்கமானது தகரம் பூசப்பட்ட செப்பு பஸ்பார்களைப் பயன்படுத்துகிறது. மின்மாற்றியின் அடிப்பகுதி ஒரு சேனல் ஸ்டீல் பேஸ் மற்றும் ரோலர்களை எளிதாக நிலைநிறுத்துவதற்கும் இயக்கத்திற்கும் பொருத்தப்பட்டுள்ளது.

தயாரிப்பு பயன்பாடு

SCB13 காப்பர் வைண்டிங் ட்ரை டைப் பவர் டிரான்ஸ்ஃபார்மர் பின்வரும் காட்சிகளுக்கு ஏற்றது:

உயரமான கட்டிடங்கள் மற்றும் வணிக மையங்கள்: அடித்தளம் அல்லது உபகரணங்கள் தள விநியோக அறைகள், ஆற்றல் உயர்த்திகள், HVAC, விளக்குகள் மற்றும் தீ பாதுகாப்பு அமைப்புகள் நிறுவப்பட்ட. அதன் எரியாத பண்பு கட்டிட தீ குறியீடுகளை சந்திக்கிறது, மேலும் குறைந்த சத்தம் மாடிக்கு குடியிருப்பவர்களை தொந்தரவு செய்யாது.

தொழில்துறை மற்றும் சுரங்க நிறுவனங்கள்: ஆட்டோமொபைல் உற்பத்தி ஆலைகள், மின்னணு பாகங்கள் தொழிற்சாலைகள் மற்றும் துல்லியமான எந்திரப் பட்டறைகளில் மின் விநியோக அமைப்புகள். அனைத்து செப்பு முறுக்குகளும் நல்ல மின்னழுத்த நிலைத்தன்மையை வழங்கும், அடிக்கடி மோட்டார் தொடங்கும்/நிறுத்தப்படும் மின்னோட்ட அலைகளைத் தாங்கும்.

புதுப்பிக்கத்தக்க ஆற்றல் : விநியோகிக்கப்பட்ட PV மின் நிலையங்களுக்கான ஸ்டெப்-அப் கிரிட் இணைப்பு, காற்றாலைகளுக்கான துணை மின்மாற்றிகள், ஆற்றல் சேமிப்பு அமைப்புகளுக்கான தனிமைப்படுத்தும் மின்மாற்றிகள். அதிக ஆற்றல் திறன் ஆற்றல் மாற்ற இழப்பைக் குறைக்கிறது.

போக்குவரத்து உள்கட்டமைப்பு : சுரங்கப்பாதை நிலையங்களுக்கான ஸ்டேஷன் சர்வீஸ் டிரான்ஸ்பார்மர்கள், அதிவேக இரயில்வே சிக்னல் கட்டிடங்களுக்கான மின்சாரம், விமான நிலைய முனைய மின் விநியோக மையங்கள், துறைமுக கரை மின் அமைப்புகள். ஈரப்பதம் எதிர்ப்பு மற்றும் ஷார்ட் சர்க்யூட் தாங்கும் திறன் ஆகியவை ரயில் போக்குவரத்தின் அதிக நம்பகத்தன்மை தேவைகளை பூர்த்தி செய்கின்றன.

தரவு மையங்கள் மற்றும் தொடர்பு அடிப்படை நிலையங்கள்: சர்வர்கள், சுவிட்சுகள் மற்றும் யுபிஎஸ் அமைப்புகளுக்கு சுத்தமான, நிலையான சக்தியை வழங்குதல். அமைதியான செயல்பாடு (பொதுவாக 55dB க்குக் கீழே) தரவு மையப் பணியாளர்களைத் தொந்தரவு செய்யாது.

தயாரிப்பு விவரங்கள்

குறைந்த மின்னழுத்த செப்பு படலம் முறுக்கு செயல்முறை

குறைந்த மின்னழுத்த முறுக்குகள் சிறப்புப் படலம் முறுக்கு இயந்திரங்களில் முழு அகல செப்புப் படலத்தைப் பயன்படுத்தி காயப்படுத்தப்படுகின்றன. கரோனா வெளியேற்றத்தைத் தடுக்க செப்புப் படலத்தின் விளிம்புகள் வட்டமானவை. ஒவ்வொரு திருப்பத்திலும், DMD முன் செறிவூட்டப்பட்ட இன்சுலேஷன் பேப்பர் தானாகவே அடுக்குகளுக்கு இடையில் வைக்கப்படுகிறது, மேலும் ஆன்லைன் டென்ஷன் கன்ட்ரோல் செப்புப் படலம் இறுக்கமாக காயப்படுவதை உறுதி செய்கிறது. முறுக்கு முடிந்த பிறகு, முழு அசெம்பிளியும் எபோக்சி பிசின் வெற்றிட வார்ப்புக்காக ஒரு அச்சுக்குள் வைக்கப்பட்டு, ஒரு ஒற்றை, வெற்றிடமற்ற கட்டமைப்பை உருவாக்குகிறது. இந்த செயல்முறையானது, கம்பி-காய அமைப்புகளுடன் ஒப்பிடுகையில், குறைந்த மின்னழுத்த முறுக்குகளின் குறுகிய-சுற்றுத் தாங்கும் திறனை 30%-க்கும் மேல் மேம்படுத்துகிறது.

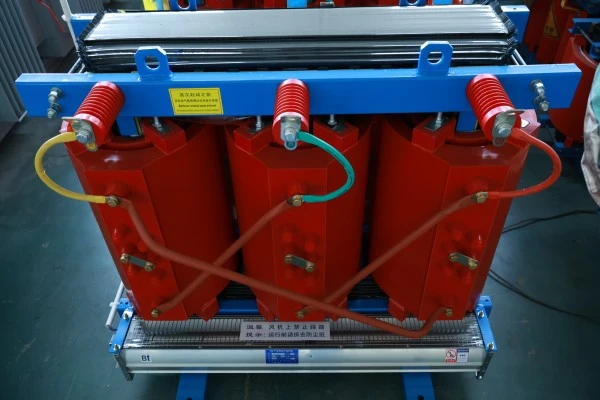

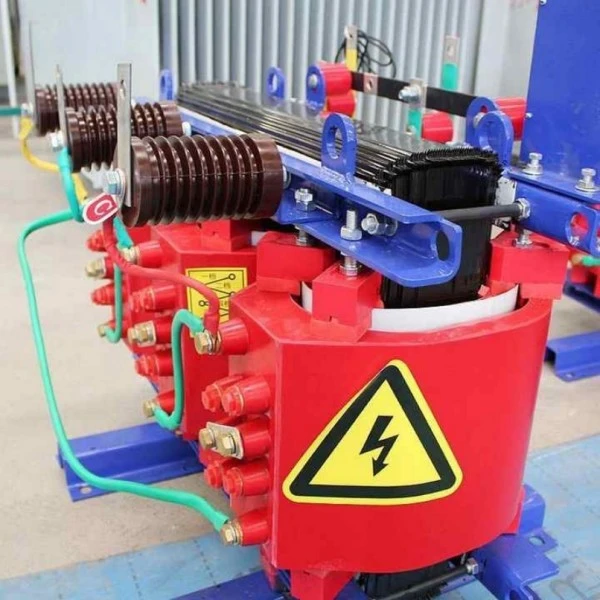

உயர் மின்னழுத்தம் பிரிக்கப்பட்ட அடுக்கு முறுக்கு

உயர் மின்னழுத்த முறுக்குகள் 4-6 பிரிவுகளாக (பான்கேக்குகள்) பிரிக்கப்படுகின்றன, மேலும் ஒவ்வொரு பிரிவும் 2-4 அடுக்குகளாக பிரிக்கப்பட்டுள்ளது. பிரிவுகளுக்கு இடையே உள்ள குழாய்கள் (அல்லது காற்று சேனல்கள்) வெப்பச் சிதறலை மேம்படுத்துகின்றன, அதே நேரத்தில் அடுக்குகள் இடைநிலை மின்னழுத்தத்தைக் குறைக்கிறது. குறிப்பிட்ட பிரிவுகளின் குறிப்பிட்ட திருப்பங்களிலிருந்து குழாய்கள் எடுக்கப்பட்டு வெவ்வேறு வண்ணத் தடங்களால் குறிக்கப்படுகின்றன. அனைத்து இணைப்புகளும் குறைந்தபட்ச தொடர்பு எதிர்ப்பை உறுதிப்படுத்த ஆர்கான் ஆர்க் வெல்டிங் அல்லது குளிர் அழுத்த வெல்டிங்கைப் பயன்படுத்துகின்றன.

முக்கிய சத்தம் குறைப்பு சிகிச்சை

கோர் லேமினேஷன் முடிந்த பிறகு, முழு மையமும் வெற்றிட அழுத்தத்துடன் சிறப்பாக வடிவமைக்கப்பட்ட சத்தத்தைக் குறைக்கும் இன்சுலேடிங் வார்னிஷ் மூலம் செறிவூட்டப்படுகிறது, சிலிக்கான் எஃகு தாள்களுக்கு இடையில் மற்றும் தாள்கள் மற்றும் கிளாம்பிங் பாகங்களுக்கு இடையில் மைக்ரோ-அதிர்வுகளைத் தணிக்கிறது. உயர்-வெப்பநிலை சிலிகான் ரப்பர் மெத்தைகள் கோர் மற்றும் முறுக்குகளுக்கு இடையில், மற்றும் முறுக்கு மற்றும் கிளாம்பிங் பாகங்களுக்கு இடையில் வைக்கப்படுகின்றன. இந்த சிகிச்சைகள் மூலம், வீட்டுக் குளிர்சாதனப்பெட்டியின் ஓசையுடன் ஒப்பிடக்கூடிய, 55dBக்குக் கீழே (315kVA மற்றும் அதற்குக் கீழே) சுமை இல்லாத சத்தத்தை வைத்திருக்க முடியும்.

விரிவான தொழிற்சாலை சோதனை

ஒவ்வொரு SCB13 காப்பர் வைண்டிங் ட்ரை டைப் பவர் டிரான்ஸ்ஃபார்மரும் தொழிற்சாலையை விட்டு வெளியேறும் முன் பின்வரும் சோதனைகளுக்கு உட்படுகிறது: முறுக்கு எதிர்ப்பு அளவீடு; மின்னழுத்த விகிதம் அளவீடு மற்றும் திசையன் குழு சரிபார்ப்பு; குறுகிய சுற்று மின்மறுப்பு மற்றும் சுமை இழப்பு அளவீடு; சுமை இல்லாத மின்னோட்டம் மற்றும் சுமை இல்லாத இழப்பு அளவீடு; காப்பு எதிர்ப்பு மற்றும் மின்கடத்தா சிதறல் காரணி அளவீடு; பயன்படுத்தப்பட்ட மின்னழுத்தம் தாங்கும் சோதனை; தூண்டப்பட்ட மின்னழுத்தம் தாங்கும் சோதனை; பகுதி வெளியேற்ற அளவீடு. சோதனைத் தரவு தானாகவே பதிவுசெய்யப்பட்டு, ஏற்றுமதியுடன் தொழிற்சாலை சோதனை அறிக்கை வழங்கப்படுகிறது.

தயாரிப்பு அளவுரு (குறிப்பு)

பேக்கேஜிங் & விற்பனைக்குப் பின்

பேக்கேஜிங் முறை

1. நீர்ப்புகா PE படத்துடன் மூடப்பட்ட மின்மாற்றி உடல், மென்மையான பாதுகாப்பு திணிப்புடன் மூடப்பட்ட முக்கியமான பகுதிகள்.

2. ஃபோர்க்லிஃப்ட் கையாளுதலுக்காக பலேட் பாட்டம்களுடன் உறுதியான ஏற்றுமதி தர ஒட்டு பலகை பெட்டிகளில் நிரம்பியுள்ளது.

3. போக்குவரத்து அதிர்வு சேதத்தைத் தடுக்க விரிவாக்கப்பட்ட பாலியூரிதீன் அல்லது தேன்கூடு அட்டை குஷனிங் நிரப்பப்பட்ட பெட்டிகளின் உட்புறம்.

4. வெளியில் தெளிவான அடையாளங்கள்: ஈர்ப்பு மையம், தூக்கும் புள்ளிகள், ஈரப்பதம்-ஆதாரம், முனை வேண்டாம்.

விற்பனைக்குப் பிந்தைய சேவை

1. இலவச உத்தரவாதக் காலம்: ஏற்றுமதி செய்யப்பட்ட தேதியிலிருந்து 12 மாதங்கள்.

2. உத்தரவாதக் காலத்தின் போது வடிவமைப்பு, பொருள் அல்லது உற்பத்திக் குறைபாடுகளால் ஏற்படும் எந்தவொரு தோல்வியும் எங்கள் நிறுவனத்தால் (நியாயமான போக்குவரத்துச் செலவுகள் உட்பட) இலவசமாக சரி செய்யப்படும் அல்லது மாற்றப்படும்.
