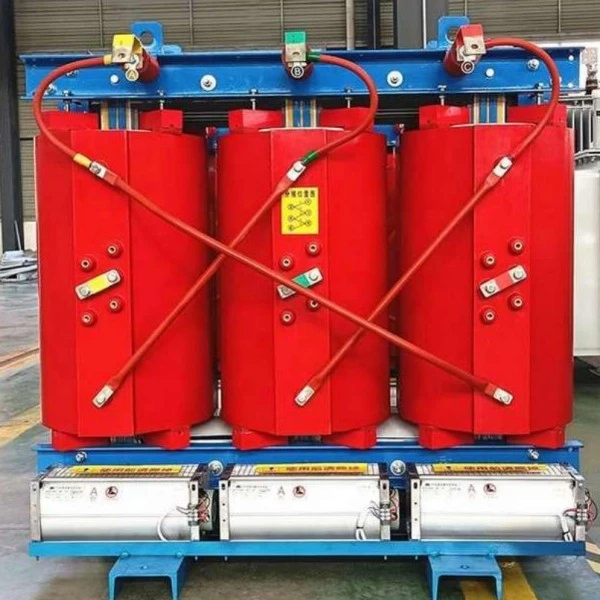

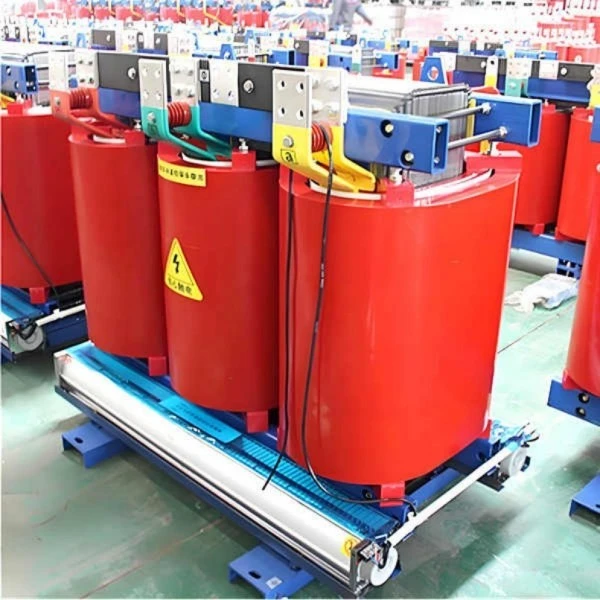

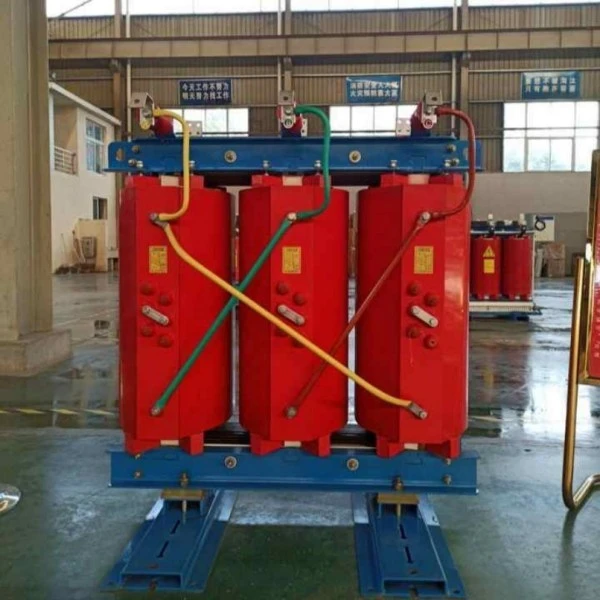

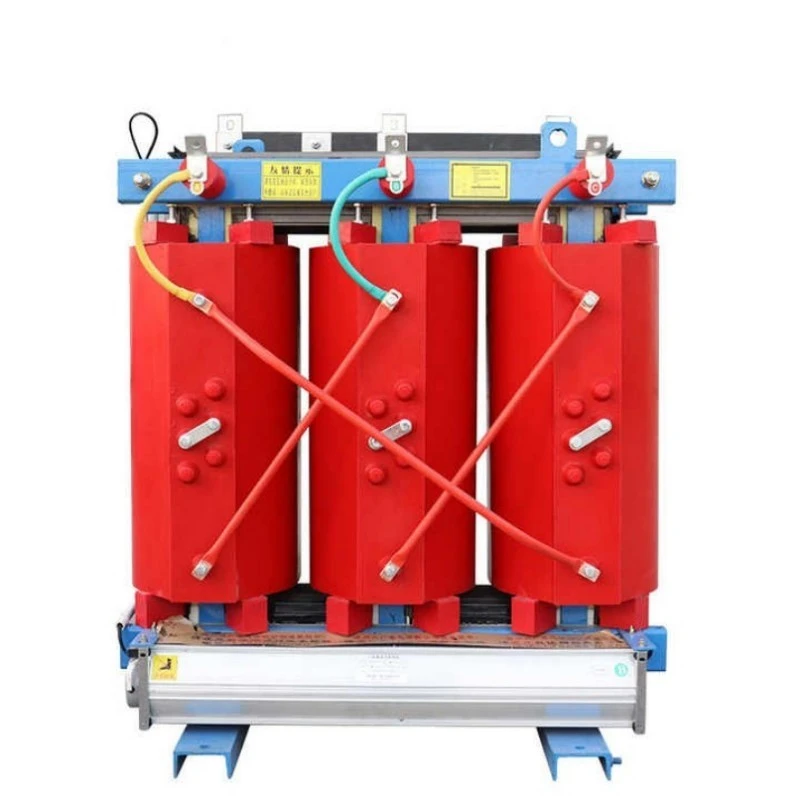

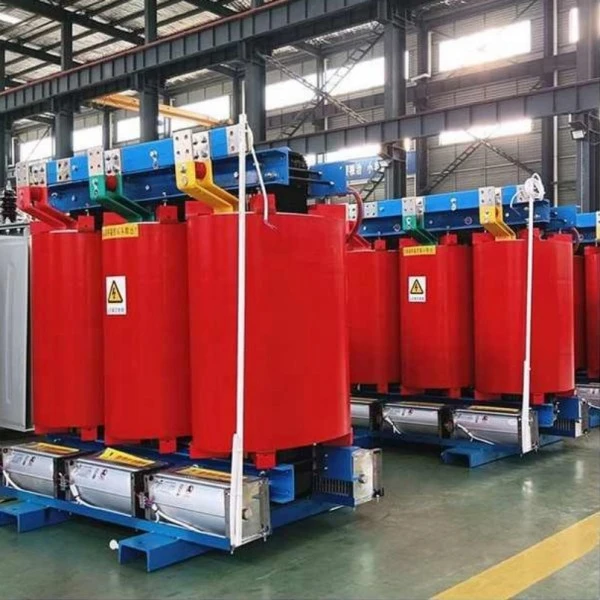

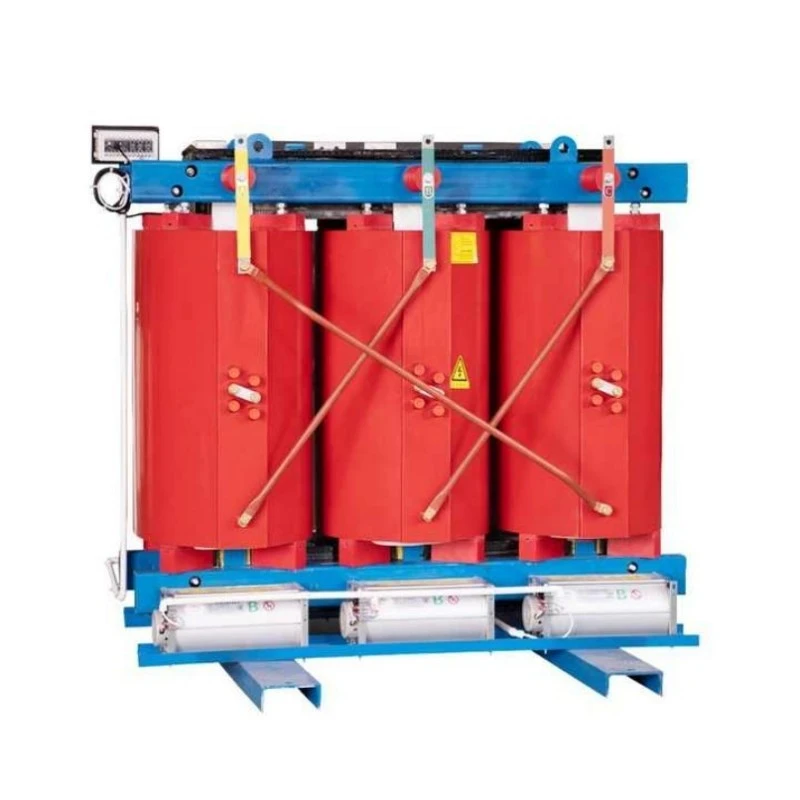

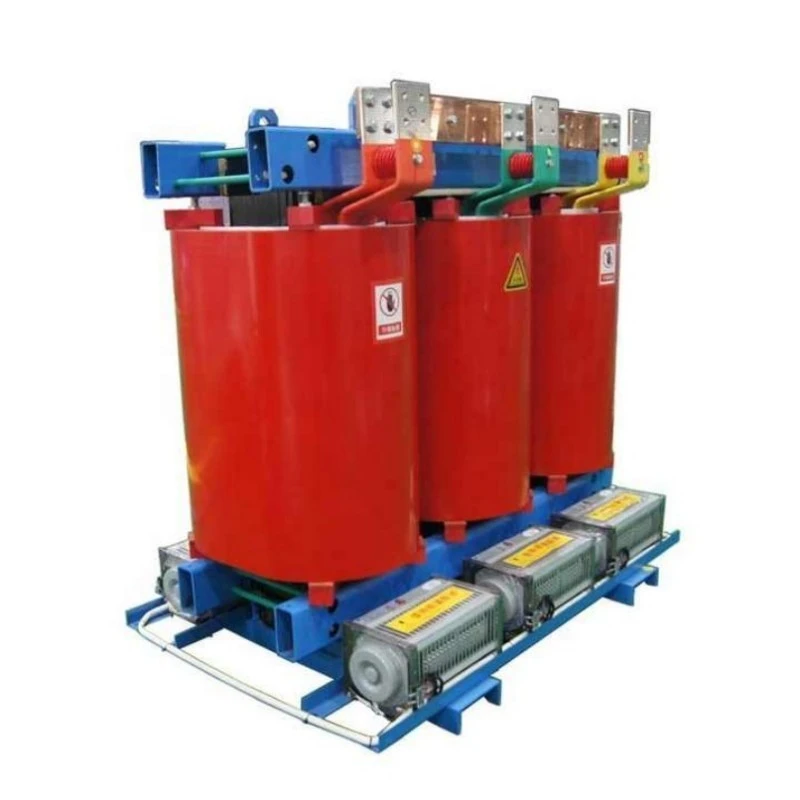

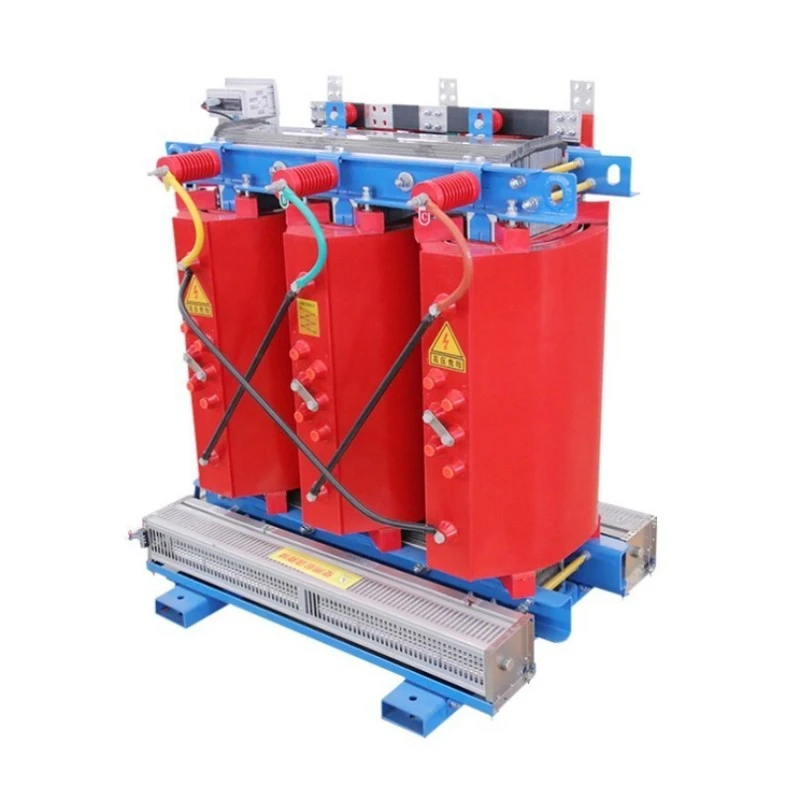

காப்பர் வைண்டிங் பேட் மவுண்டட் டிரை டைப் டிரான்ஸ்பார்மர்

இந்த உபகரணங்கள் என்ன?

காப்பர் வைண்டிங் பேட் மவுண்டட் ட்ரை டைப் டிரான்ஸ்ஃபார்மர் என்பது மூன்று-கட்ட, வார்ப்பிரும்பு உலர்-வகை மின்மாற்றி குறிப்பாக திண்டு பொருத்தப்பட்ட வெளிப்புற நிறுவல்களுக்காக வடிவமைக்கப்பட்டுள்ளது. இது நடுத்தர மின்னழுத்தத்தை (பொதுவாக 10kV–35kV) குறைந்த மின்னழுத்தத்திற்கு (400V/380V) குறைக்கிறது, இது குடியிருப்பு சமூகங்கள், வணிக மையங்கள், தொழில்துறை பூங்காக்கள் மற்றும் புதுப்பிக்கத்தக்க எரிசக்தி திட்டங்களுக்கு பாதுகாப்பாக விநியோகிக்கப்படுகிறது.

பாரம்பரியம் போலல்லாமல்எண்ணெயில் மூழ்கிய மின்மாற்றிகள், இந்த தயாரிப்பு இன்சுலேடிங் எண்ணெயைப் பயன்படுத்துவதில்லை. அதற்கு பதிலாக, இது இயற்கையான அல்லது கட்டாய காற்று குளிரூட்டலுடன் இணைந்து எபோக்சி பிசின் திட காப்பு பயன்படுத்துகிறது. முறுக்குகள் முற்றிலும் உயர் கடத்துத்திறன் தாமிரத்தால் செய்யப்படுகின்றன, இது குறைந்த எதிர்ப்பு இழப்புகள், சிறந்த சுமை திறன் மற்றும் நீண்ட சேவை வாழ்க்கை ஆகியவற்றை உறுதி செய்கிறது. திண்டு பொருத்தப்பட்ட உறை ஒரு தனி துணை மின்நிலைய கட்டிடம் தேவையில்லாமல் நேரடியாக தரைமட்ட நிறுவலை அனுமதிக்கிறது, சிவில் கட்டுமான செலவுகள் மற்றும் இடத்தை கணிசமாக சேமிக்கிறது.

தயாரிப்பு விளக்கம்

லுகாவோவின் காப்பர் வைண்டிங் பேட் மவுண்டட் டிரை டைப் டிரான்ஸ்ஃபார்மர், வெளிப்புற விநியோக நெட்வொர்க்குகளில் நம்பகத்தன்மை, செயல்திறன் மற்றும் பாதுகாப்பிற்காக வடிவமைக்கப்பட்டுள்ளது. 50kVA இலிருந்து 2500kVA வரை மதிப்பிடப்பட்டது, 10kV/0.4kV (6kV, 20kV அல்லது 35kV க்கு தனிப்பயனாக்கக்கூடியது) நிலையான மின்னழுத்தங்களுடன், இந்த மின்மாற்றி GB 20052-2020 நிலை 2 ஆற்றல் திறன் தரநிலைகளை சந்திக்கிறது, சில மாதிரிகள் நிலை 1 ஐ நெருங்குகிறது.

முக்கிய மின் செயல்திறன் என்பது வழக்கமான உலர் வகை மின்மாற்றிகளை விட 37% வரை குறைவான சுமை இழப்புகள், 30% வரை குறைக்கப்பட்ட சுமை இழப்புகள், பகுதியளவு வெளியேற்றம் ≤5pC மற்றும் 1 மீட்டரில் இரைச்சல் அளவு ≤55dB ஆகியவை அடங்கும். செப்பு முறுக்குகள் சிறந்த வெப்ப கடத்துத்திறன் மற்றும் இயந்திர வலிமையை உறுதி செய்கின்றன, குறுகிய சுற்று தாங்கும் திறனை கணிசமாக மேம்படுத்துகின்றன.

மழை, தூசி மற்றும் காழ்ப்புணர்ச்சி ஆகியவற்றிலிருந்து பாதுகாக்கும், வானிலை-எதிர்ப்பு, பூட்டக்கூடிய பேட் பொருத்தப்பட்ட உறையில் IP23 அல்லது அதற்கு மேற்பட்ட மதிப்பீட்டில் இந்த அலகு வைக்கப்பட்டுள்ளது. PT100 சென்சார்கள், ஆட்டோ-ஸ்டார்ட் ஃபேன்கள், ஓவர் ஹீட் அலாரம் மற்றும் RS485 தொடர்பு கொண்ட அறிவார்ந்த வெப்பநிலை கட்டுப்பாட்டு அமைப்பு தரநிலையாக சேர்க்கப்பட்டுள்ளது.

30 வருட வடிவமைப்பு வாழ்க்கை மற்றும் குறைந்தபட்ச பராமரிப்புத் தேவைகளுடன், இந்த காப்பர் வைண்டிங் பேட் மவுண்டட் டிரை டைப் டிரான்ஸ்ஃபார்மர் பாதுகாப்பான, நீண்ட கால மற்றும் ஆற்றல் சேமிப்பு விநியோக தீர்வைத் தேடும் பயன்பாடுகள், EPC ஒப்பந்ததாரர்கள் மற்றும் வசதி மேலாளர்களுக்கு சிறந்த தேர்வாகும்.

தயாரிப்பு அளவுரு (குறிப்பு)

தயாரிப்பு அம்சம் மற்றும் பயன்பாடு

முக்கிய அம்சங்கள்

அனைத்து செப்பு முறுக்குகள் - குறைந்த எதிர்ப்பு இழப்புகள், அதிக சுமை திறன் மற்றும் அலுமினியத்துடன் ஒப்பிடும்போது சிறந்த குறுகிய சுற்று தாங்கும்.

தீயணைப்பு மற்றும் வெடிப்பு-ஆதாரம் - எபோக்சி பிசின் வார்ப்பு, சுய-அணைத்தல், எண்ணெய் கசிவு ஆபத்து இல்லை.

பேட்-மவுண்டட் டிசைன் - தரைமட்ட நிறுவல், துணை மின்நிலைய கட்டிடம் தேவையில்லை, 40-60% சிவில் வேலை செலவை மிச்சப்படுத்துகிறது.

அல்ட்ரா-குறைந்த இழப்புகள் - GB நிலை 2 ஆற்றல் திறனை சந்திக்கிறது, வருடாந்திர மின் கட்டணங்களை கணிசமாக குறைக்கிறது.

ஸ்மார்ட் கண்காணிப்பு - PT100 சென்சார்கள், விசிறி தானாக-தொடக்கம், ஓவர் ஹீட் அலாரம்/ட்ரிப், RS485 to BAS.

குறைந்த இரைச்சல் - ≤55dB, குடியிருப்பு மற்றும் வணிகப் பகுதிகளுக்கு ஏற்றது.

பராமரிப்பு-இலவசம் - எண்ணெய் சோதனை இல்லை, உலர்த்துதல் இல்லை, நகரும் பாகங்கள் இல்லை.

கேள்வி பதில்: தயாரிப்பு அம்சம் விளக்கப்பட்டது

Q1: வெளிப்புறப் பயன்பாட்டிற்கு எண்ணெயில் மூழ்கிய வகையை விட காப்பர் வைண்டிங் பேட் பொருத்தப்பட்ட உலர் வகை மின்மாற்றியை ஏன் தேர்வு செய்ய வேண்டும்?

A: எண்ணெயில் மூழ்கிய மின்மாற்றிகள் தீ மற்றும் கசிவு அபாயங்களை ஏற்படுத்துகின்றன, குறிப்பாக குடியிருப்பு அல்லது சுற்றுச்சூழல் உணர்திறன் பகுதிகளில். காப்பர் வைண்டிங் பேட் மவுண்டட் ட்ரை டைப் டிரான்ஸ்ஃபார்மரில் எண்ணெய் பயன்படுத்தப்படுவதில்லை, எனவே தீ பரவல் அல்லது நிலத்தில் மாசுபடுவதற்கான ஆபத்து இல்லை. கூடுதலாக, செப்பு முறுக்குகள் சிறந்த வெப்ப கடத்துத்திறன் மற்றும் இயந்திர வலிமையை வழங்குகின்றன, உச்ச கோடை சுமைகளிலும் நம்பகமான செயல்பாட்டை உறுதி செய்கின்றன. கடுமையான தீ குறியீடுகள் காரணமாக பல நகராட்சிகள் இப்போது புதிய வெளிப்புற நிறுவல்களுக்கு உலர் வகை மின்மாற்றிகளை கட்டாயமாக்குகின்றன.

Q2: அலுமினியத்துடன் ஒப்பிடும்போது தாமிர முறுக்கு கூடுதல் விலைக்கு மதிப்புள்ளதா?

ப: முற்றிலும். ஒரு காப்பர் வைண்டிங் பேட் மவுண்டட் டிரை டைப் டிரான்ஸ்ஃபார்மரின் ஆரம்ப விலையானது அலுமினியம்-காயம் அலகு ஒன்றை விட சுமார் 15-20% அதிகமாக இருந்தாலும், மொத்த வாழ்க்கைச் சுழற்சி செலவு கணிசமாகக் குறைவாக உள்ளது. தாமிரம் 40% அதிக கடத்துத்திறன் கொண்டது, அதாவது குறைந்த சுமை இழப்புகள் மற்றும் குறைக்கப்பட்ட மின் கட்டணங்கள். தாமிரம் அதிக இழுவிசை வலிமையைக் கொண்டுள்ளது, எனவே மின்மாற்றி குறுகிய-சுற்று சக்திகளைத் தாங்கும். 30 வருட வடிவமைப்பு வாழ்க்கையில், ஆற்றல் சேமிப்பு மட்டுமே முதலீட்டை எளிதாக்குகிறது.

Q3: இந்த மின்மாற்றி அதிக ஈரப்பதம் மற்றும் மழைக்காலங்களில், குறிப்பாக தெற்குப் பகுதிகளில் கையாள முடியுமா?

ப: ஆம். எங்களின் காப்பர் வைண்டிங் பேட் மவுண்டட் டிரை டைப் டிரான்ஸ்ஃபார்மர் வெற்றிட வார்ப்பு செயல்முறையைப் பயன்படுத்துகிறது, அங்கு எபோக்சி பிசின் செப்பு முறுக்குகளை முழுமையாக இணைத்து, சீல் செய்யப்பட்ட இன்சுலேஷன் லேயரை உருவாக்குகிறது. கோர் மற்றும் கவ்விகள் எதிர்ப்பு அரிப்பு சிகிச்சைக்கு உட்படுகின்றன. IP23 உறையுடன், மின்மாற்றி பொதுவாக 100% ஈரப்பதத்தில் இயங்குகிறது. நீடித்த பணிநிறுத்தத்திற்குப் பிறகு மறுதொடக்கம் செய்வதற்கு முன் உலர்த்துதல் தேவையில்லை.

Q4: கோடை உச்சத்தின் போது மின்மாற்றி ஓவர்லோட் செய்தால் என்ன நடக்கும்?

ப: இயற்கை குளிர்ச்சியின் கீழ் (AN), இது 100% சுமையில் தொடர்ந்து இயங்கும். கட்டாய காற்று குளிரூட்டலுடன் (AF), திறன் 40-50% அதிகரிக்கிறது. செப்பு முறுக்குகள் 2 மணி நேரம் 150% மதிப்பிடப்பட்ட சுமைகளைத் தாங்கும். இந்த ஓவர்லோட் திறன் முக்கியமான நிகழ்வுகளின் போது மின் தொடர்ச்சியை உறுதி செய்கிறது.

Q5: உத்தரவாதம் எவ்வளவு காலம், அது எதை உள்ளடக்கியது?

A: ஸ்டாண்டர்ட் வாரண்டி என்பது ஏற்றுமதியிலிருந்து 12 மாதங்கள், அனைத்து உற்பத்தி குறைபாடுகளையும் உள்ளடக்கியது. கட்டண சேவை ஒப்பந்தம் உத்தரவாதத்தை 36 அல்லது 60 மாதங்களுக்கு நீட்டிக்க முடியும். தொழில்நுட்ப ஆதரவு வாழ்க்கைக்கு இலவசம்.

தயாரிப்பு விவரங்கள்

முக்கிய பொருள் மற்றும் உற்பத்தி செயல்முறை

ஒவ்வொரு காப்பர் வைண்டிங் பேட் மவுண்டட் ட்ரை டைப் டிரான்ஸ்ஃபார்மரின் மையமும் உயர்-ஊடுருவக்கூடிய குளிர்-உருட்டப்பட்ட தானிய-சார்ந்த சிலிக்கான் ஸ்டீலைப் பயன்படுத்தி கட்டமைக்கப்பட்டுள்ளது, ஸ்டெப்-லேப் மூட்டுகளுடன் சுமை இல்லாத மின்னோட்டம் மற்றும் தவறான இழப்புகளைக் குறைக்கிறது. மையமானது துல்லியமாக வெட்டப்பட்டு, சீரான காந்தப் பாதைகளை உறுதி செய்வதற்காக தானாகவே அடுக்கப்பட்டிருக்கும்.

முறுக்கு அமைப்பு - அனைத்து செம்பு

உயர் மின்னழுத்தம் மற்றும் குறைந்த மின்னழுத்த முறுக்குகள் இரண்டும் ஆக்ஸிஜன் இல்லாத செப்பு கடத்திகளைப் பயன்படுத்துகின்றன. குறைந்த மின்னழுத்த முறுக்குகள் சீரான இடை-அடுக்கு இன்சுலேஷனுடன் ஒரு படலம்-முறுக்கு கட்டமைப்பை ஏற்றுக்கொள்கின்றன, இது குறுகிய சுற்று தாங்கும் திறனை கணிசமாக மேம்படுத்துகிறது. தாமிரத்தின் உயர்ந்த வெப்பக் கடத்துத்திறன் வெப்பத்தை மிகவும் திறம்படச் சிதறடிக்க உதவுகிறது, இது சூடான இட வெப்பநிலையைக் குறைக்கிறது.

காப்பு அமைப்பு - எபோக்சி ரெசின் வெற்றிட வார்ப்பு

முறுக்குகள் வெற்றிடத்தின் கீழ் உயர் தர எபோக்சி பிசினுடன் போடப்படுகின்றன, வெற்றிடங்களை நீக்குகிறது மற்றும் பகுதியளவு வெளியேற்றத்தை உறுதி செய்கிறது ≤5pC. இந்த திடமான காப்பு அமைப்பு சுடர்-தடுப்பு, ஈரப்பதம்-ஆதாரம் மற்றும் வேதியியல் ரீதியாக நிலையானது. இன்சுலேடிங் ஆயில் பயன்படுத்தப்படுவதில்லை, இது மின்மாற்றியை உட்புற மற்றும் வெளிப்புற திண்டு பொருத்தப்பட்ட நிறுவல்களுக்கு பாதுகாப்பானதாக ஆக்குகிறது.

உறை மற்றும் திண்டு பொருத்தப்பட்ட வடிவமைப்பு

திமின்மாற்றிவானிலை-எதிர்ப்புத் தூள் பூச்சுடன் கூடிய கனமான, பூட்டக்கூடிய எஃகு உறையில் வைக்கப்பட்டுள்ளது. நிலையான பாதுகாப்பு IP23 (மழை மற்றும் தூசி எதிர்ப்பு), கடுமையான சூழல்களுக்கு IP34 அல்லது IP54 விருப்பமானது. கீழே இருந்து கேபிள் நுழைவுடன், ஒரு கான்கிரீட் திண்டில் நேரடியாக ஏற்றுவதற்கு அடிப்படை வடிவமைக்கப்பட்டுள்ளது. லிஃப்டிங் லக்ஸ் மற்றும் கிரவுண்டிங் டெர்மினல்கள் நிலையானவை.

தரம் மற்றும் சோதனை உத்தரவாதம்

ஒவ்வொரு காப்பர் வைண்டிங் பேட் மவுண்டட் டிரை டைப் டிரான்ஸ்ஃபார்மரும் டெலிவரிக்கு முன் விரிவான வகை சோதனைகள் மற்றும் வழக்கமான சோதனைகளுக்கு உட்படுகிறது.

1. சுமை இழப்பு மற்றும் சுமை இழப்பு சோதனைகள்

2. ஷார்ட் சர்க்யூட் மின்மறுப்பு சோதனை

3. தூண்டப்பட்ட ஓவர்-வோல்டேஜ் தாங்கும் சோதனை

4. பகுதி வெளியேற்ற அளவீடு (≤5pC)

5. மின்னல் தூண்டுதல் சோதனை

6. வெப்பநிலை உயர்வு சோதனை

7. அனைத்து முக்கிய செயல்திறன் குறிகாட்டிகளும் GB மற்றும் IEC தேவைகளை மீறுகின்றன.

சான்றிதழ்கள்

1. ISO 9001:2015 தர மேலாண்மை அமைப்பு

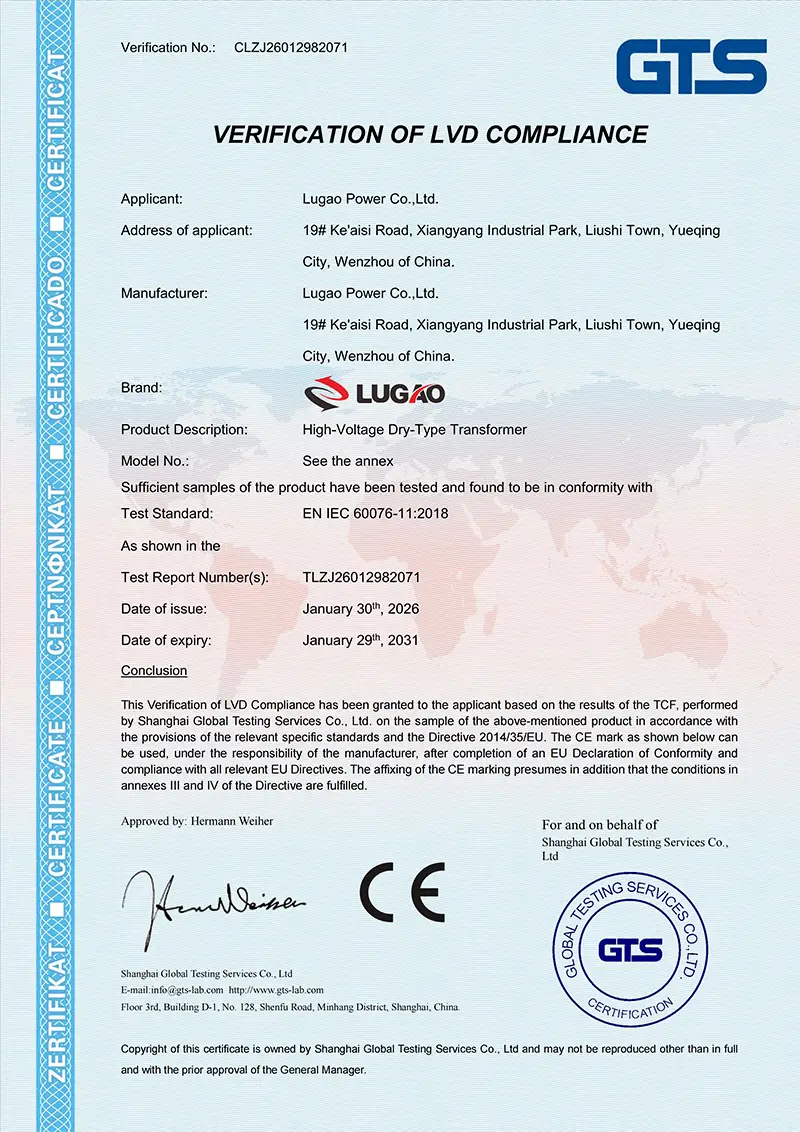

2. CE சான்றளிக்கப்பட்டது

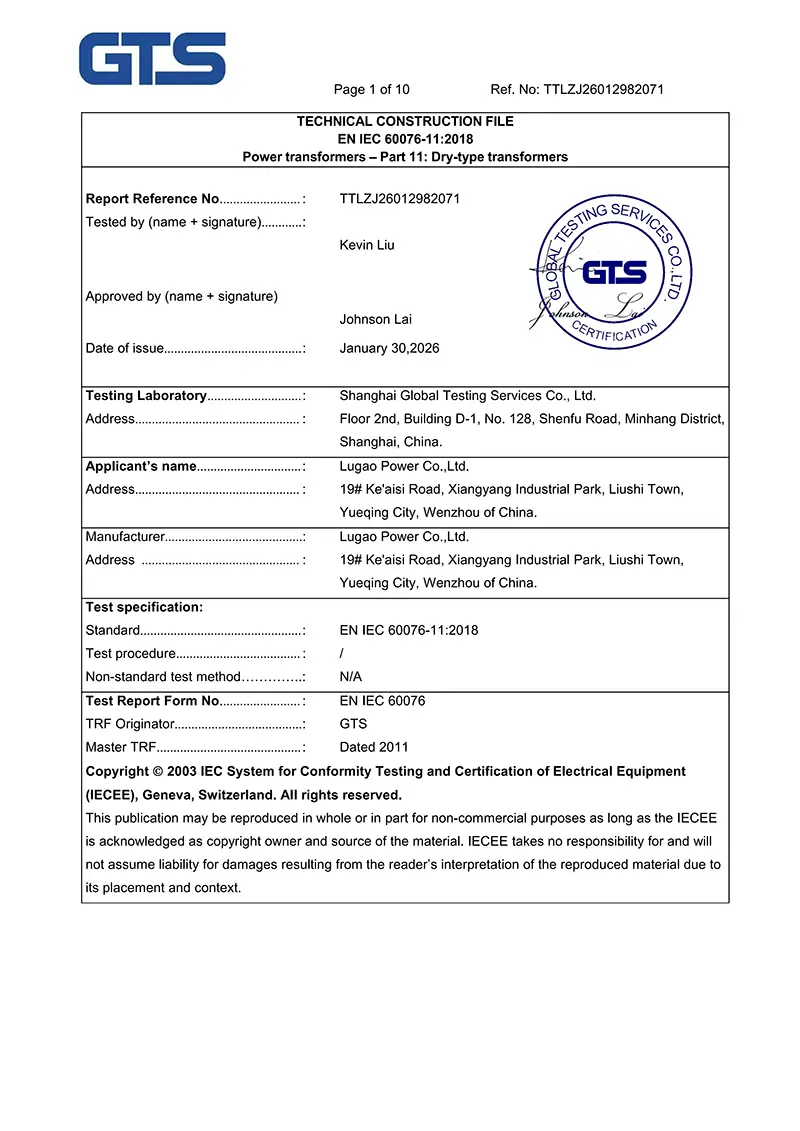

3. சுயாதீன ஆய்வகங்களிலிருந்து சோதனை அறிக்கைகளைத் தட்டச்சு செய்யவும்
