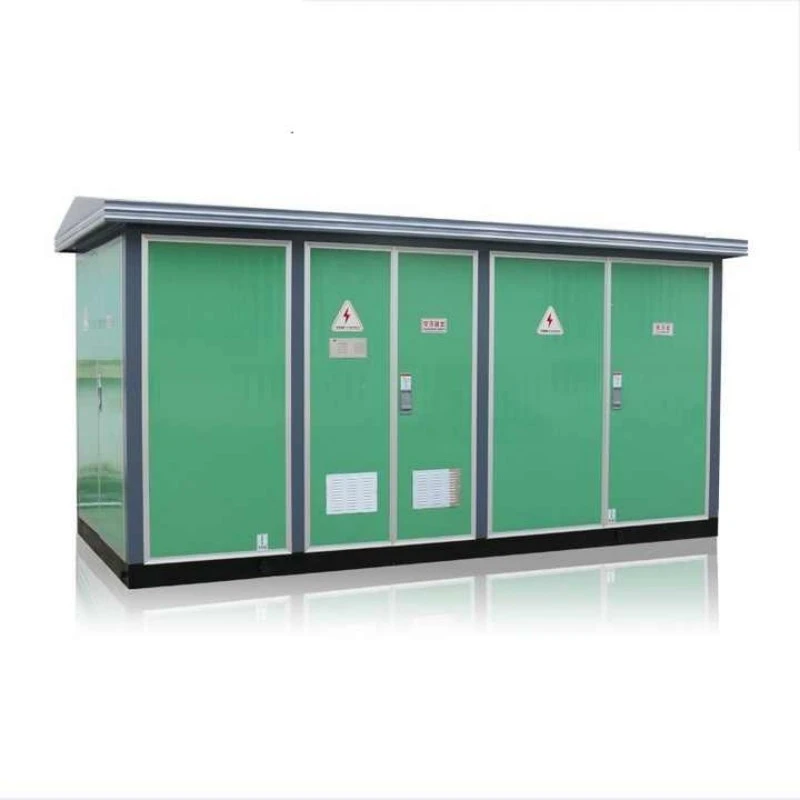

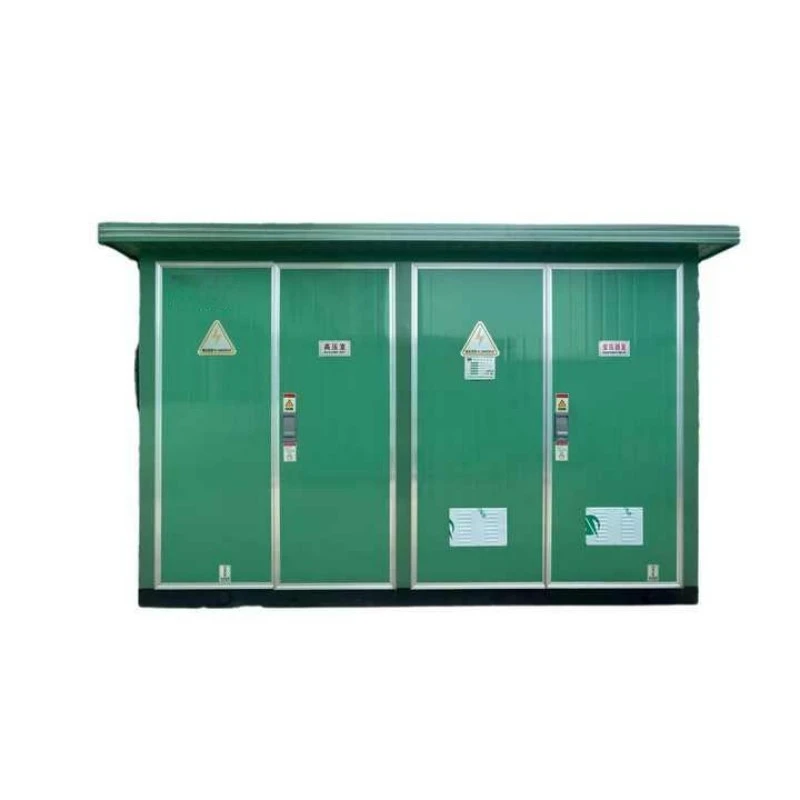

முன் தயாரிக்கப்பட்ட காம்பாக்ட் ஐரோப்பிய வகை துணை மின்நிலையம்

முன் தயாரிக்கப்பட்ட காம்பாக்ட் ஐரோப்பிய வகை துணை மின்நிலையம் என்பது தொழிற்சாலை-அசெம்பிள் செய்யப்பட்ட, மூன்று அறைகள் கொண்ட மின் விநியோக அலகு ஆகும், இது குறைந்த மின்னழுத்த சுமைகளுக்கு நடுத்தர மின்னழுத்த மின்சாரத்தைப் பெறவும், மாற்றவும் மற்றும் விநியோகிக்கவும் வடிவமைக்கப்பட்டுள்ளது. பாரம்பரிய கான்கிரீட்-கட்டமைக்கப்பட்ட துணை மின்நிலையங்களைப் போலல்லாமல், பல வாரங்கள் ஆன்-சைட் கட்டுமானம் தேவைப்படும், இந்த அலகு இணைப்புக்கு தயாராக உள்ளது.

அது என்ன?

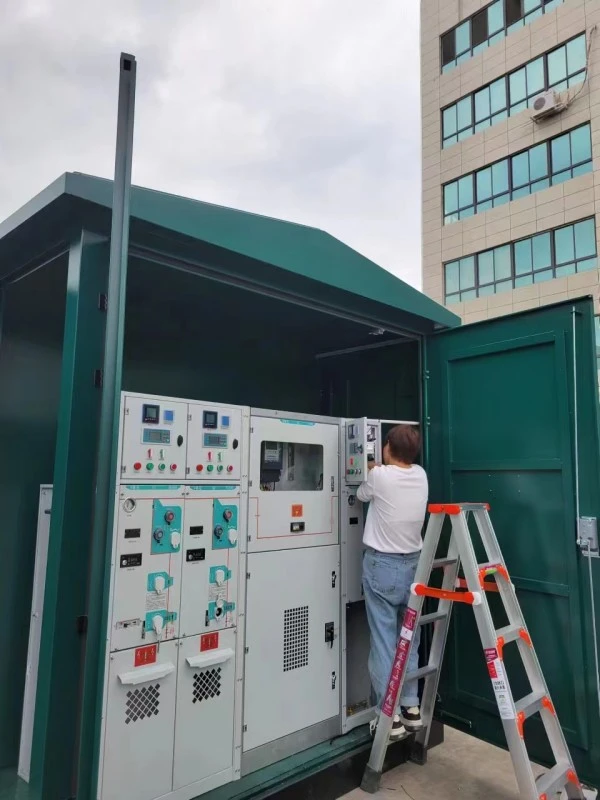

முன்னரே தயாரிக்கப்பட்ட காம்பாக்ட் ஐரோப்பிய வகை துணை மின்நிலையம் (ஏ என்றும் அழைக்கப்படுகிறதுஐரோப்பிய பெட்டி துணை நிலையம்) மூன்று தனித்துவமான, பிரிக்கப்பட்ட பெட்டிகளைக் கொண்டுள்ளது:

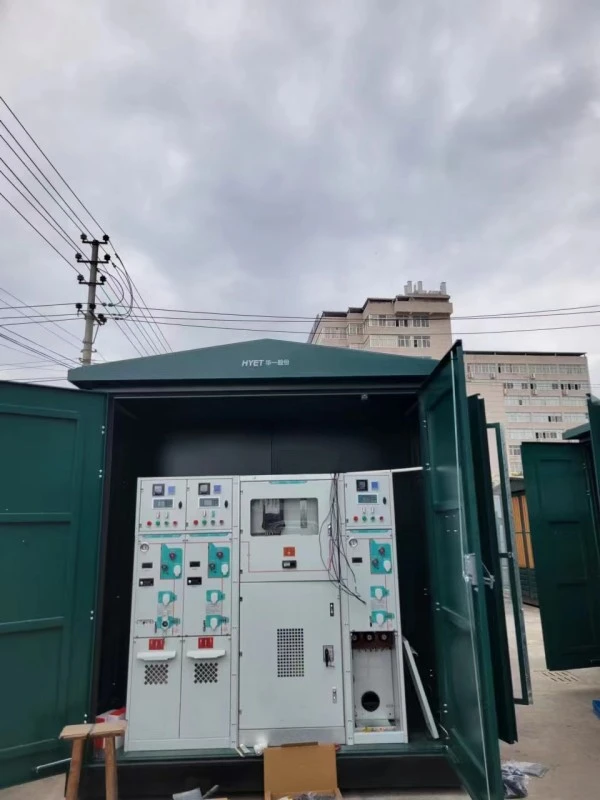

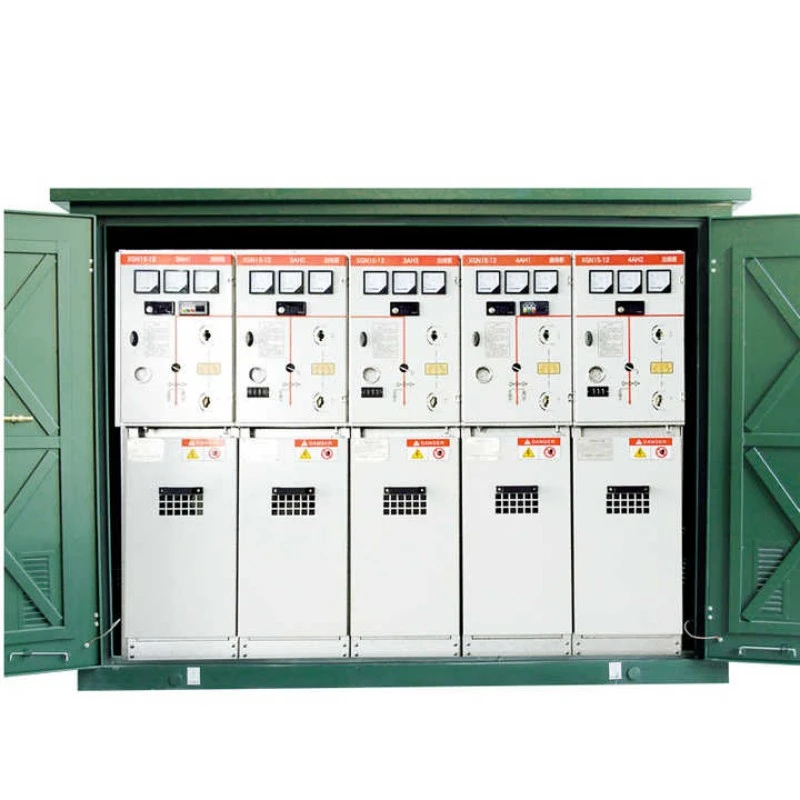

1. உயர் மின்னழுத்த (HV) பெட்டி: வீடுகள் சுவிட்ச் கியர், பாதுகாப்பு ரிலேக்கள் மற்றும் அளவீட்டு சாதனங்கள்.

2. மின்மாற்றி பெட்டி: எண்ணெயில் மூழ்கிய அல்லது உலர் வகை மின்மாற்றியைக் கொண்டுள்ளது.

3. குறைந்த மின்னழுத்த (எல்வி) பெட்டி: விநியோக பேனல்கள், சர்க்யூட் பிரேக்கர்கள் மற்றும் வெளிச்செல்லும் ஃபீடர்கள் உள்ளன.

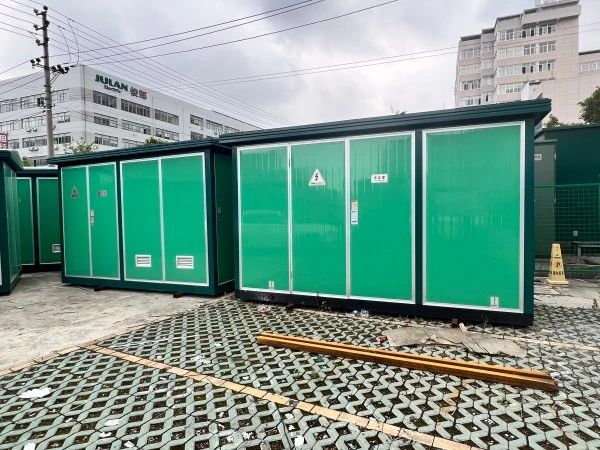

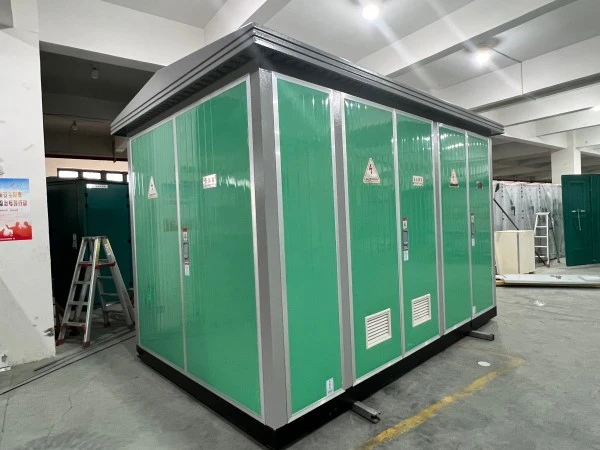

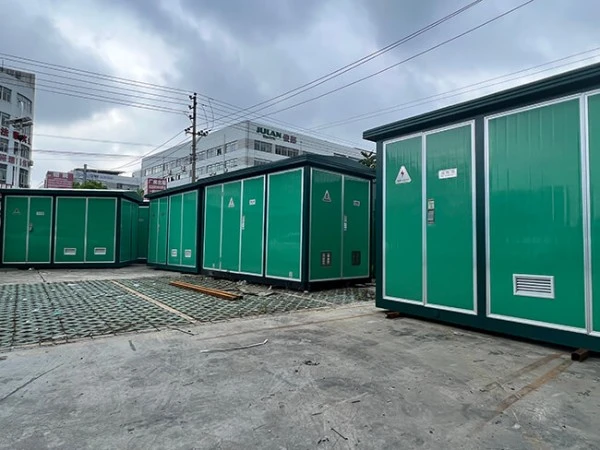

இந்த மூன்று அறைகளும் "I" அல்லது "II" வடிவத்தில் ஒற்றை, வானிலை எதிர்ப்பு எஃகு அல்லது கூட்டு அடைப்புக்குள் அமைக்கப்பட்டுள்ளன. தவறு பரவுவதைத் தடுக்க ஒவ்வொரு பெட்டியும் உலோகப் பகிர்வுகளால் உடல் ரீதியாக பிரிக்கப்படுகிறது.

அது என்ன செய்ய முடியும்?

இந்த சாதனம் மூன்று முக்கிய செயல்பாடுகளை செய்கிறது:

1. படி-கீழ் மின்னழுத்த மாற்றம்: உள்வரும் நடுத்தர மின்னழுத்தத்தை (6kV, 10kV, 20kV, 35kV) பயன்படுத்தக்கூடிய குறைந்த மின்னழுத்தமாக (400V, 230V) மாற்றுகிறது.

2. பாதுகாப்பு மற்றும் தனிமைப்படுத்தல்: ஃப்யூஸ்கள் அல்லது சர்க்யூட் பிரேக்கர்கள் மூலம் பிழையான சுற்றுகளை தானாகவே தனிமைப்படுத்தி, கீழ்நிலை சொத்துக்களைப் பாதுகாக்கிறது.

3. சுமை மேலாண்மை: பல வெளிச்செல்லும் சர்க்யூட்டுகளுக்கு சக்தியை விநியோகிக்கிறது, தேர்ந்தெடுக்கப்பட்ட மாறுதல், அளவீடு மற்றும் கண்காணிப்பை செயல்படுத்துகிறது.

Prefabricated Compact European type substation ஆனது தொழிற்சாலையில் முன்கூட்டியே வயரிங் செய்யப்பட்டு சோதனை செய்யப்பட்டதால், இது சிக்கலான ஆன்-சைட் வயரிங் பிழைகளை நீக்குகிறது. இது குடியிருப்புத் தொகுதிகள், தொழிற்சாலைகள், சோலார் பண்ணைகள் மற்றும் EV சார்ஜிங் நிலையங்களில் இறுதி மின் விநியோகத்திற்கான நரம்பு மையமாக செயல்படுகிறது.

தயாரிப்பு நன்மைகள்

லுகாவோ பவரிலிருந்து முன் தயாரிக்கப்பட்ட காம்பாக்ட் ஐரோப்பிய வகை துணை மின்நிலையத்தை நீங்கள் தேர்வு செய்யும் போது, ​​வழக்கமான துணை மின்நிலையங்கள் மற்றும் அமெரிக்க வகை மாற்றுகளை விட ஐந்து தனித்துவமான போட்டி நன்மைகளைப் பெறுவீர்கள்.

நன்மை 1: உயர்ந்த பணியாளர் பாதுகாப்பு

மூன்று-பெட்டிகள் கொண்ட "பிரிவுபடுத்தப்பட்ட" வடிவமைப்பு எந்த ஒரு உண்மையான முன் தயாரிக்கப்பட்ட காம்பாக்ட் ஐரோப்பிய வகை துணை மின்நிலையத்தின் தனிச்சிறப்பாகும். ஒவ்வொரு பகுதியும் இயந்திர மற்றும் மின் இணைப்புகளால் முழுமையாக இணைக்கப்பட்டுள்ளது. எடுத்துக்காட்டாக, பிரதான பிரேக்கர் அணைக்கப்படும் வரை எல்வி கதவு திறக்க முடியாது; எர்த்டிங் சுவிட்ச் மூடப்படும் வரை HV கதவு திறக்க முடியாது. இந்த தொடர்ச்சியான பாதுகாப்பு தர்க்கம் நேரலை-முன் வெளிப்பாட்டைத் தடுக்கிறது, ஆபரேட்டர்களுக்கான ஆர்க்-ஃபிளாஷ் அபாயங்களைக் கடுமையாகக் குறைக்கிறது. அமெரிக்க வகை துணை மின்நிலையங்கள், மாறாக, உருகி மாற்றும் போது பெரும்பாலும் நேரடி பாகங்கள் வெளிப்படும்.

நன்மை 2: தடையில்லா மின்சாரம் வழங்கும் திறன்

அமெரிக்க வகை அலகுகளைப் போலல்லாமல், உருகியை மாற்றுவதற்கு முழு மின்மாற்றியையும் செயலிழக்கச் செய்ய வேண்டும், எங்கள் முன்னரே தயாரிக்கப்பட்ட காம்பாக்ட் ஐரோப்பிய வகை துணை மின்நிலையம் சுயாதீனமான பராமரிப்பை அனுமதிக்கிறது. எச்.வி பக்கமானது நேரலையில் இருக்கும் போது, ​​மீட்டர் ரீடிங்கிற்காக எல்வி பெட்டியைத் திறக்கலாம். மேலும் மேம்பட்ட பதிப்புகள் லூப்-ஸ்விட்ச்சிங் RMU (ரிங் மெயின் யூனிட்) இடமளிக்கலாம், இது "டூ-இன், டூ-அவுட்" உள்ளமைவை செயல்படுத்துகிறது, இது அப்ஸ்ட்ரீம் தவறுகளின் போதும் கீழ்நிலை வாடிக்கையாளர்களுக்கு ஆற்றலைப் பராமரிக்கிறது. இது மருத்துவமனைகள் மற்றும் தரவு மையங்களுக்கு இன்றியமையாததாக ஆக்குகிறது.

நன்மை 3: சிறந்த வெப்ப மேலாண்மை

ஒவ்வொரு மின்மாற்றி பெட்டியும் கட்டாய காற்றோட்டம் (தானியங்கி தெர்மோஸ்டாடிக் கட்டுப்படுத்தப்பட்ட மின்விசிறிகள்) மற்றும் இயற்கை வெப்பச்சலன லூவர்களைக் கொண்டுள்ளது. இயற்பியல் பிரிப்பு என்பது மின்மாற்றியால் உருவாக்கப்படும் வெப்பமானது HV பெட்டியில் உள்ள உணர்திறன் மின்னணு ரிலேக்களை பாதிக்காது. கோடை உச்ச சுமைகளின் போது உட்புற வெப்பநிலையானது பிரிக்கப்படாத வடிவமைப்புகளை விட 15-20 டிகிரி செல்சியஸ் குறைவாக இருப்பதாக எங்கள் சோதனைகள் காட்டுகின்றன, இது நேரடியாக காப்பு ஆயுளை நீட்டிக்கிறது.

அனுகூலம் 4: அதீத சுற்றுச்சூழலுக்கு ஏற்றவாறு

குறைந்தபட்சம் IP54 (தூசி-இறுக்கமான மற்றும் நீர் ஜெட் விமானங்களுக்கு எதிராக பாதுகாக்கப்பட்ட) கட்டப்பட்டது, இந்த அடைப்பு உப்பு தெளிப்பு, மணல் புயல் மற்றும் பலத்த மழை ஆகியவற்றைத் தாங்கும். 40 மிமீ காற்று இடைவெளி மற்றும் ஒடுக்க எதிர்ப்பு ஹீட்டர்கள் உட்புற ஈரப்பதத்தைத் தடுக்கின்றன. இயக்க வரம்பு: -40°C முதல் +55°C வரை. கடலோர காற்றாலைகள் மற்றும் பாலைவன சூரிய திட்டங்களுக்கு முன்னரே தயாரிக்கப்பட்ட காம்பாக்ட் ஐரோப்பிய வகை துணை மின்நிலையம் முன்னிருப்புத் தேர்வாக இருப்பதற்கான காரணம் இதுதான்.

நன்மை 5: குறைந்த மொத்த உரிமைச் செலவு (TCO)

ஆரம்ப கொள்முதல் விலை ஒப்பிடக்கூடிய அமெரிக்க வகை யூனிட்டை விட 15-20% அதிகமாக இருக்கலாம், ஆனால் 20 ஆண்டுகளில் TCO 30% குறைவாக உள்ளது. ஏன்? ஐரோப்பிய வகை அலகுகள் மாற்றக்கூடிய, மட்டு கூறுகளைக் கொண்டுள்ளன (நீங்கள் ஒரு தவறான உருகியை மட்டுமே மாற்றுகிறீர்கள், முழு பஸ்பார் அல்ல). எண்ணெய் கட்டுப்பாட்டு சம்ப்கள் தரையில் மாசுபடுவதைத் தடுக்கின்றன. குறைந்தபட்ச சிவில் வேலைகள் (வெறும் ஒரு தட்டையான கான்கிரீட் திண்டு) மற்றும் ஒரு கான்கிரீட் அறையை உருவாக்குவது நிறுவல் உழைப்பில் ஒரு யூனிட்டுக்கு $5,000–$10,000 சேமிக்கிறது.

தயாரிப்பு அம்சங்கள்

எங்களின் முன் தயாரிக்கப்பட்ட காம்பாக்ட் ஐரோப்பிய வகை துணை மின்நிலையத்தின் குறிப்பிட்ட பொறியியல் அம்சங்கள் கீழே உள்ளன:

தயாரிப்பு விவரங்கள்

லுகாவோ பவர் எங்கள் ISO 9001-சான்றளிக்கப்பட்ட 25,000m² தொழிற்சாலையில் ஒவ்வொரு முன் தயாரிக்கப்பட்ட காம்பாக்ட் ஐரோப்பிய வகை துணை மின்நிலையத்தையும் உற்பத்தி செய்கிறது. எங்கள் தரத்தை வேறுபடுத்தும் முக்கிய உற்பத்தி விவரங்கள் கீழே உள்ளன.

பொருள் தேர்வு

எஃகு: இறக்குமதி செய்யப்பட்ட DX51D+Z275 கால்வனேற்றப்பட்ட எஃகு, CNC டரட் பஞ்சில் வெட்டப்பட்டு வளைந்திருக்கும் (சகிப்புத்தன்மை ±0.2mm).

GRP (கண்ணாடி வலுவூட்டப்பட்ட பாலியஸ்டர்): கடலோர ஆர்டர்களுக்கு வழங்கப்படுகிறது - பூஜ்ஜிய அரிப்பு, ஆனால் அதிக விலை. தீ தடுப்பு வகுப்பு VO (UL94).

டிரான்ஸ்ஃபார்மர் கோர்: உருவமற்ற உலோகம் அல்லது CRGO சிலிக்கான் எஃகு (M5 தரம், 0.23மிமீ தடிமன்). நிலையான எஃகுடன் ஒப்பிடும்போது சுமை இல்லாத இழப்பு 70% குறைக்கப்பட்டது.

சட்டசபை செயல்முறை

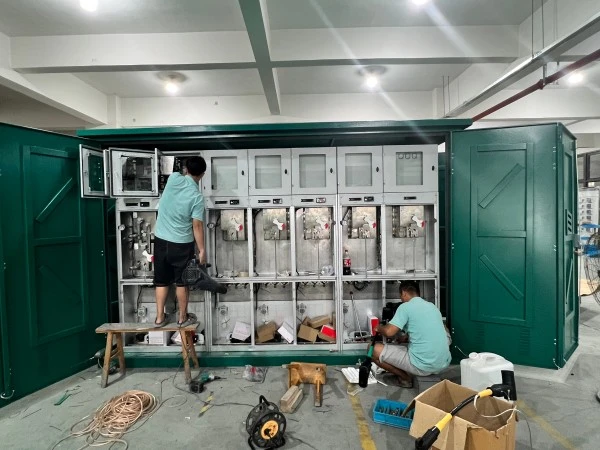

கம்பார்ட்மென்ட் ஃபேப்ரிகேஷன்: எச்.வி, டிரான்ஸ்பார்மர் மற்றும் எல்வி பிரிவுகளுக்கு தனி வெல்டிங் ஜிக். ஒவ்வொரு பெட்டியும் ஒரு சோப்பு கரைசலைக் கொண்டு கசிவு-சோதனை செய்யப்படுகிறது (எண்ணெய் கட்டுப்படுத்துவதற்காக).

ஓவியம்: முன் சிகிச்சை (டிக்ரீசிங், பாஸ்பேட்டிங்) → எபோக்சி ப்ரைமர் (80μm) → பாலியஸ்டர் டாப்கோட் (70μm). உப்பு தெளிப்பு சோதனை: க்ரீபேஜ் இல்லாமல் 720 மணிநேரம்.

உள் வயரிங்: ஆலசன் இல்லாத, 90°C-ரேட்டட் செப்பு கேபிள்கள், ஹெக்ஸ் டைஸ் (புல்-அவுட் சோதனை> 200N) மூலம் சுருக்கப்பட்டது. அனைத்து டெர்மினல்களும் வெப்ப-சுருக்க குறிப்பான்களுடன் லேபிளிடப்பட்டுள்ளன.

மின்மாற்றி நிறுவல்: எண்ணெய் நிரப்பப்பட்ட மின்மாற்றிகள் வெற்றிட உலர்த்தலுக்கு உட்படுகின்றன (எஞ்சிய ஈரப்பதம் <0.5%). உலர் வகை மின்மாற்றிகள் இரண்டு முறை வெற்றிட அழுத்தத்தின் (VPI) கீழ் செறிவூட்டப்படுகின்றன.

தரக் கட்டுப்பாடு சோதனைகள்

1. மின்கடத்தா சோதனை: HV பக்கத்திற்கு 28kV/1min; LV பக்கத்திற்கு 3kV/1min.

2. வெப்ப ஓட்டம்: 8 மணிநேரத்திற்கு 40°C சுற்றுப்புறத்தில் முழு சுமை; வெப்பநிலை உயர்வு 12 PT100 சென்சார்களால் கண்காணிக்கப்படுகிறது.

3. IP சோதனை: 8 மணிநேரத்திற்கு டஸ்ட் சேம்பர், அதைத் தொடர்ந்து வாட்டர் ஜெட் சோதனை (100 லிட்டர்/நிமிடம் 12.5 மிமீ முனை).

4. செயல்பாட்டு இன்டர்லாக் சோதனை: ஒவ்வொரு சுவிட்சிலும் 50 திறந்த-நெருக்க சுழற்சிகள்.

தனிப்பயனாக்குதல் விருப்பங்கள்

1. நிறம்: RAL 7035 (வெளிர் சாம்பல்) தரநிலை; கோரிக்கையின் பேரில் ஏதேனும் RAL குறியீடு (+15 நாட்கள் முன்னணி நேரம்).

2. கேபிள் நுழைவு: கீழே (பீடம் வழியாக) அல்லது பக்க (சுரப்பி தகடுகள்).

3. ஸ்மார்ட் அம்சங்கள்: 4G/WiFi வழியாக IoT-இயக்கப்பட்ட தொலை கண்காணிப்பு (தற்போதைய, மின்னழுத்தம், வெப்பநிலை, கதவு நிலை).

பேக்கேஜிங், ஷிப்பிங், உத்தரவாதம்

பேக்கேஜிங் & ஷிப்பிங்

ஒவ்வொரு முன்னரே தயாரிக்கப்பட்ட காம்பாக்ட் ஐரோப்பிய வகை துணை மின்நிலையமும் நான்கு உள்ளமைக்கப்பட்ட லிஃப்டிங் லக்குகளைப் பயன்படுத்தி உயர்த்தப்படுகிறது (2× மொத்த எடைக்கு சோதிக்கப்பட்டது). பேக்கேஜிங் செயல்முறை:

● உள்புறம்: சிலிக்கா ஜெல் டெசிகாண்ட் பேக்குகள் (2 கிலோ) டிரான்சிட் ஈரப்பதத்தை உறிஞ்சுவதற்கு ஒவ்வொரு பெட்டியிலும் வைக்கப்பட்டுள்ளன.

● கேபிள் உள்ளீடுகள்: பிளாஸ்டிக் தொப்பிகள் மற்றும் சுய-வல்கனைசிங் டேப் மூலம் சீல்.

● வெளிப்புறம்: VCI (நீராவி அரிப்பைத் தடுப்பான்) படத்துடன் நீட்டப்பட்டு, பின்னர் ஒரு கனமான நீர்ப்புகா தார்பாலின் மூலம் மூடப்பட்டிருக்கும்.

● க்ரேட்டிங்: ஸ்டீல் ஷிப்பிங் ஸ்கிட் மீது போல்ட் செய்யப்பட்டது (ஃபோர்க்லிஃப்ட் பாக்கெட்டுகளுக்கு 1200மிமீ உயரம்). கார்னர் ப்ரொடெக்டர்கள் மற்றும் ஸ்ட்ராப்பிங் பேண்டுகள்.

முன்னணி நேரம்: நிலையான 630kVA அலகுக்கு 25 வேலை நாட்கள்; தனிப்பயன் ஆர்டர்களுக்கு 35 நாட்கள் (ஸ்மார்ட் மீட்டரிங் உட்பட).

உத்தரவாதம் & விற்பனைக்குப் பின்

உத்தரவாதக் காலம்: ஆணையிடப்பட்ட நாளிலிருந்து 12 மாதங்கள் அல்லது ஏற்றுமதியிலிருந்து 14 மாதங்கள் (எது முதலில் வருகிறதோ அது).

கவரேஜ்: பொருட்கள் அல்லது வேலைப்பாடுகளில் உள்ள அனைத்து உற்பத்தி குறைபாடுகள். மின்னல், வெள்ளம், பெயர்ப்பலகைக்கு அப்பால் அதிக சுமை, அல்லது அங்கீகரிக்கப்படாத மாற்றங்களால் ஏற்படும் சேதங்களை ஈடுசெய்யாது.
