காற்றாலை மின்சாரம் தொகுக்கப்பட்ட ஐரோப்பிய வகை துணை மின்நிலையம்

காற்றாலை மின்சாரம் பேக்கேஜ் செய்யப்பட்ட ஐரோப்பிய வகை துணை மின்நிலையம் என்பது, ஒன்று அல்லது பல காற்றாலை விசையாழிகளில் இருந்து நடுத்தர மின்னழுத்த மின்சாரத்தை சேகரித்து, அதை கீழே (அல்லது மேலே) கட்டம்-இணக்க நிலைகளுக்கு, மற்றும் விசையாழி மற்றும் பயன்பாட்டு நெட்வொர்க் இரண்டையும் மின் தவறுகளிலிருந்து பாதுகாக்க வடிவமைக்கப்பட்ட ஒரு தொழிற்சாலை-அசெம்பிள் செய்யப்பட்ட, கச்சிதமான மின்மாற்ற அலகு ஆகும்.

பொதுவான பெட்டி துணை மின்நிலையங்களைப் போலன்றி, இந்த அலகு காற்று உற்பத்தியின் தனித்துவமான தேவைகளுக்காக வடிவமைக்கப்பட்டுள்ளது:

● அதிக அதிர்வு சகிப்புத்தன்மை: வலுவூட்டப்பட்ட உள் பஸ்பார்கள் மற்றும் தளர்வு எதிர்ப்பு வன்பொருள்.

● பரந்த மின்னழுத்த ஸ்விங் இடவசதி: 400V (டர்பைன் டெர்மினல்) இலிருந்து 35kV (சேகரிப்பு கட்டம்) வரையிலான வெளியீட்டு ஏற்ற இறக்கங்களைக் கையாளுகிறது.

● தொலைநிலை கண்காணிப்பு தயார்: டர்பைன் கட்டுப்பாட்டு அறைகளுக்கான ஒருங்கிணைந்த SCADA போர்ட்கள்.

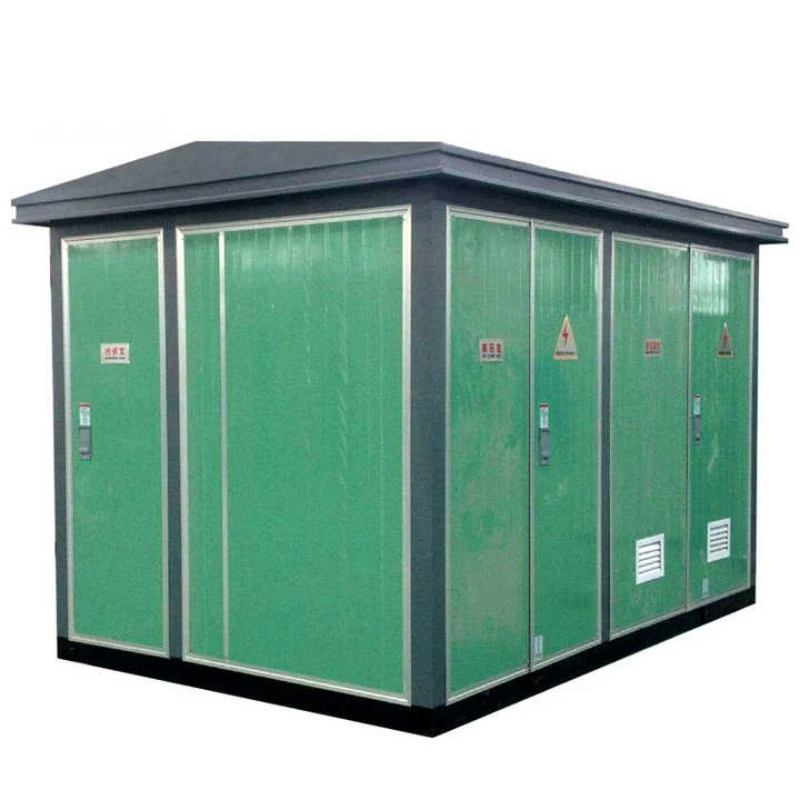

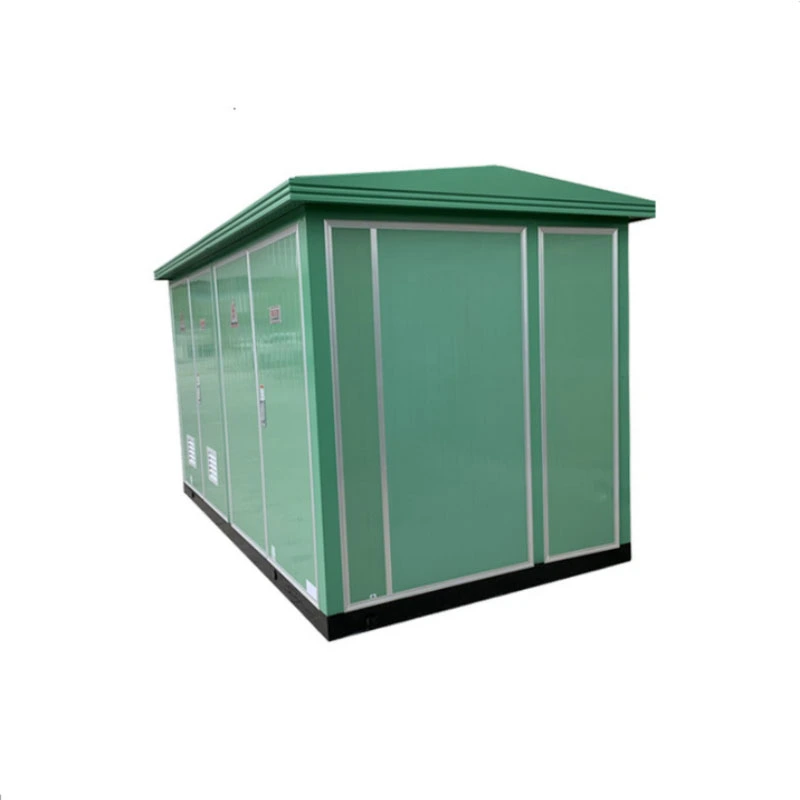

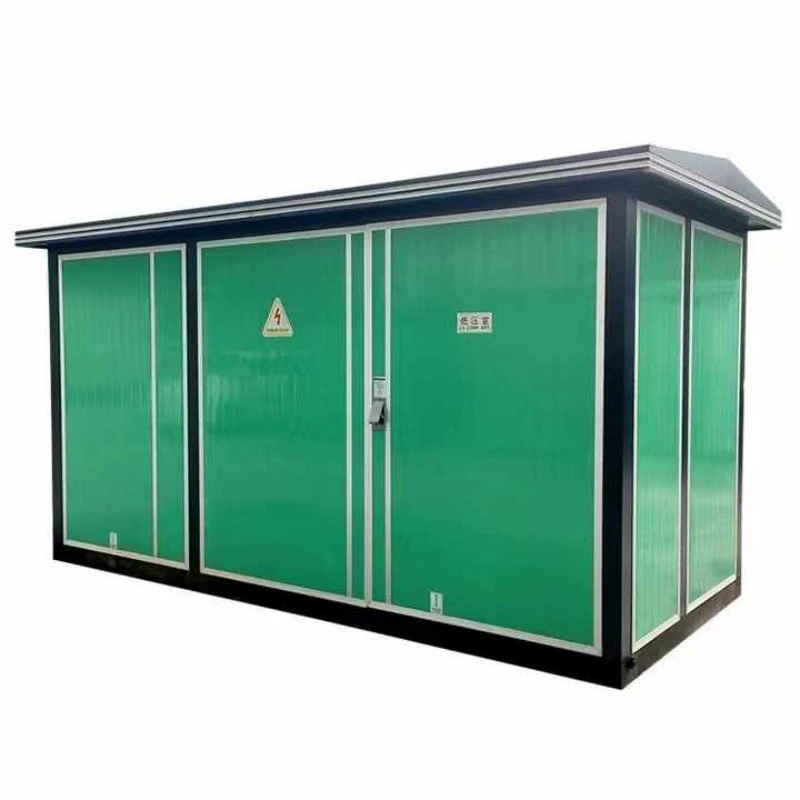

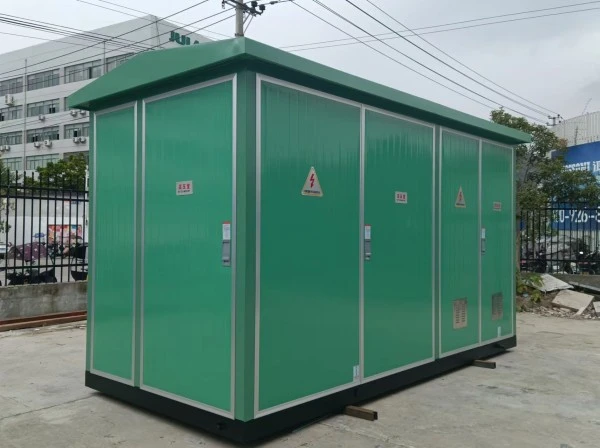

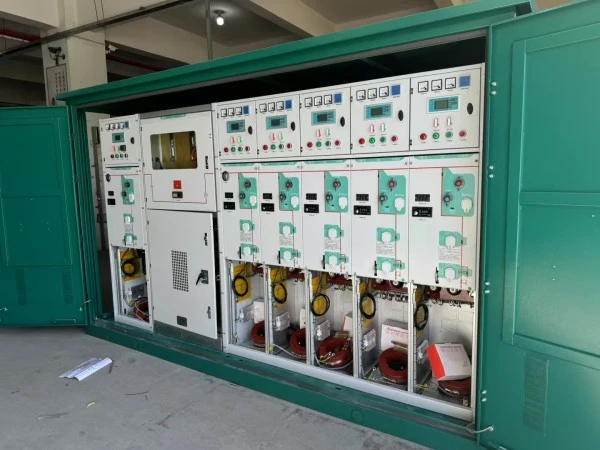

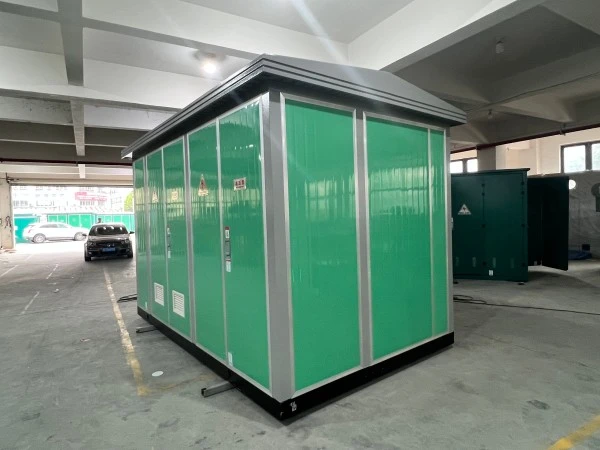

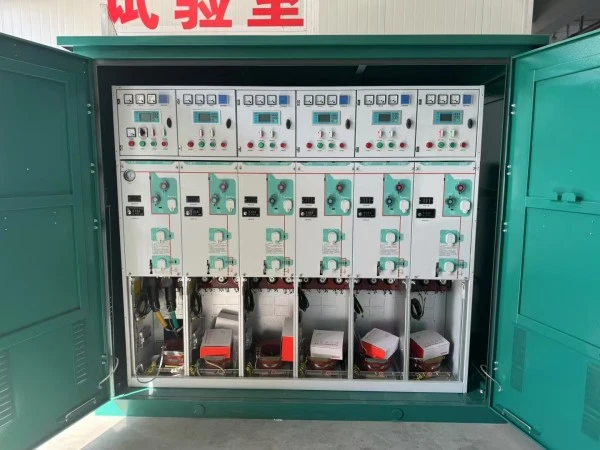

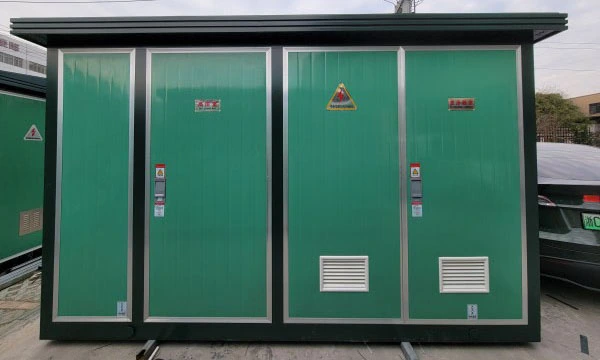

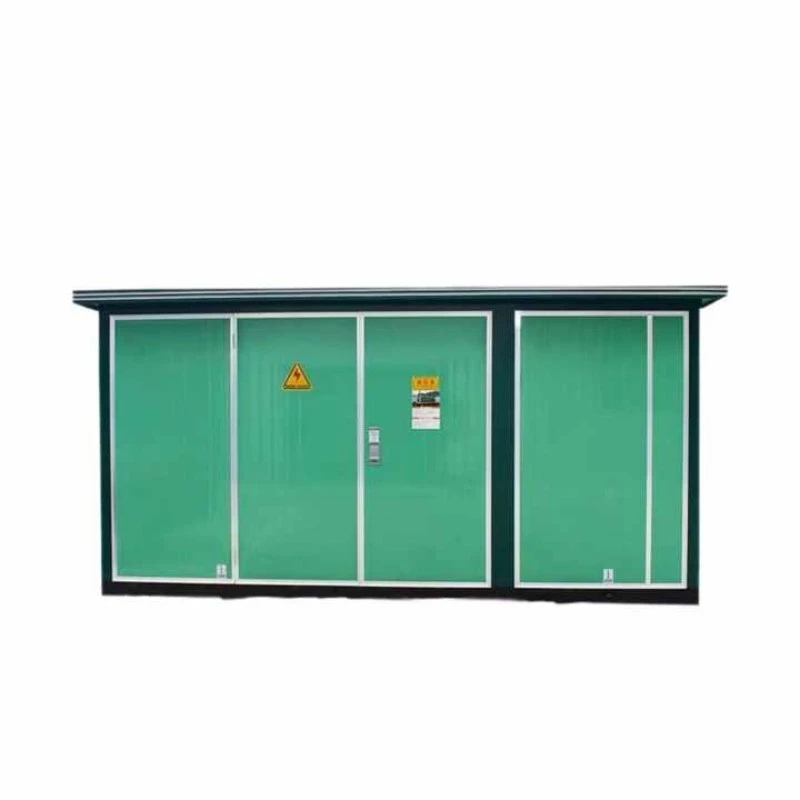

இயற்பியல் ரீதியாக, காற்றாலை ஆற்றல் பேக்கேஜ் செய்யப்பட்ட ஐரோப்பிய வகை துணை மின்நிலையம் கிளாசிக் ஐரோப்பிய மூன்று-பெட்டி கட்டமைப்பை (HV பக்க, மின்மாற்றி, எல்வி பக்க) பராமரிக்கிறது ஆனால் காற்று-குறிப்பிட்ட அம்சங்களை சேர்க்கிறது: ஒரு பிரத்யேக இடைமுக பாதுகாப்பு ரிலே, ஹார்மோனிக் வடிகட்டுதல் முனையங்கள் மற்றும் கடலோர உப்பு தெளிப்புக்கு மதிப்பிடப்பட்ட வானிலை எதிர்ப்பு உறை.

அது என்ன செய்ய முடியும்?

முதன்மை செயல்பாடு: காற்று விசையாழி ஜெனரேட்டருக்கும் நடுத்தர மின்னழுத்த சேகரிப்பு நெட்வொர்க்கிற்கும் இடையே மின் இடைமுகமாக செயல்படுகிறது.

நான்கு முக்கிய வேலைகள்:

1. மின்னழுத்த மாற்றம்:விசையாழியின் வெளியீட்டு மின்னழுத்தத்தை (பொதுவாக 690V) சேகரிப்பு கட்ட மின்னழுத்தமாக (10kV–35kV) அலகுக்குள் இருக்கும் படிநிலை மின்மாற்றியைப் பயன்படுத்தி மாற்றுகிறது.

2. தவறு தனிமைப்படுத்தல்:கிரிட் அளவுருக்கள் (மின்னழுத்தம், அதிர்வெண்) அனுமதிக்கப்பட்ட வரம்புகளுக்கு வெளியே நகர்ந்து, இரண்டு சொத்துக்களையும் பாதுகாக்கும் பட்சத்தில் தானாக விசையாழியை துண்டிக்கிறது.

3. சக்தி தர சீரமைப்பு:விசையாழியின் உள்ளே மாறி-அதிர்வெண் இயக்கிகளால் உருவாக்கப்படும் ஹார்மோனிக்ஸைத் தணிக்க, தரையிறக்கம், எழுச்சி அரெஸ்டர்கள் மற்றும் வடிகட்டுதல் புள்ளிகளை வழங்குகிறது.

4. ஆற்றல் அளவீடு மற்றும் கண்காணிப்பு:ஃபீட்-இன் கட்டண அளவீடு மற்றும் ரிமோட் பெர்ஃபார்மென்ஸ் டிராக்கிங்கிற்கான வீட்டு உபயோக-தர CTகள் மற்றும் PTகள்.

காற்றாலை மின்சாரம் நிரம்பிய ஐரோப்பிய வகை துணை மின்நிலையம் முழுவதுமாக வயரிங் மற்றும் சோதனைக்கு உட்படுத்தப்பட்டதால், காற்றாலை டெவலப்பர்கள் பல மாதங்கள் ஆன்-சைட் எலக்ட்ரிக்கல் அசெம்பிளிங் செய்வதைத் தவிர்க்கின்றனர். ஒரு அலகு ஒரு பெரிய டர்பைன் (2MW–6MW) அல்லது "டெய்சி செயின்" கட்டமைப்பில் உள்ள சிறிய விசையாழிகளின் ஒரு சிறிய கிளஸ்டருக்கு சேவை செய்கிறது.

தயாரிப்பு அளவுரு

லுகாவோ பவர் வழங்கும் காற்றாலை மின்சாரம் தொகுக்கப்பட்ட ஐரோப்பிய வகை துணை மின்நிலையத்திற்கான நிலையான தொழில்நுட்ப விவரக்குறிப்புகள் கீழே உள்ளன. கோரிக்கையின் பேரில் தனிப்பயன் மதிப்பீடுகள் கிடைக்கும்.

தயாரிப்பு அம்சம் மற்றும் பயன்பாடு

Q1: காற்றாலை மின்தொகுக்கப்பட்ட ஐரோப்பிய வகை துணை மின்நிலையத்தை நிலையான ஐரோப்பிய துணை மின்நிலையத்திலிருந்து வேறுபடுத்துவது எது?

ப: மூன்று காற்று சார்ந்த அம்சங்கள். முதலாவதாக, காற்றாலை சக்தியுடன் கூடிய ஐரோப்பிய வகை துணை மின்நிலையத்தில் உள்ள மின்மாற்றி இரு திசை மின் ஓட்டம் மற்றும் அடிக்கடி ஏற்படும் மின்னழுத்த ஏற்ற இறக்கங்களுக்கு வடிவமைக்கப்பட்டுள்ளது - விசையாழிகள் தொடர்ந்து மேலும் கீழும் வளைந்து செல்கின்றன. இரண்டாவதாக, எல்வி பெட்டியில் ஒரு பிரத்யேக கட்டம் இடைமுக பாதுகாப்பு ரிலே உள்ளது, இது கிரிட் மின்னழுத்தம் அல்லது அதிர்வெண் சறுக்கல்களில் 100ms க்குள் பயணிக்கும், இது பயன்பாட்டு ஒன்றோடொன்று இணைக்கும் தரநிலைகளின்படி (எ.கா., IEEE 1547, IEC 61727). மூன்றாவதாக, முழு அடைப்பும் அனைத்து மின் தொடர்புகளிலும் அதிர்வு எதிர்ப்பு ஏற்றங்களைப் பயன்படுத்துகிறது; நிலையான அலகுகள் ஒரு விசையாழிக்கு அருகில் ஆறு மாதங்களுக்குப் பிறகு திருகு தளர்த்தப்படும்.

Q2: திறந்த காற்றாலைகளில் பொதுவான மின்னல் தாக்கங்களை இந்த அலகு எவ்வாறு கையாளுகிறது?

ப: ஒவ்வொரு காற்றாலை மின்சாரம் பேக்கேஜ் செய்யப்பட்ட ஐரோப்பிய வகை துணை மின்நிலையமும் HV மற்றும் LV ஆகிய இரு பக்கங்களிலும் வகை 1+2 சர்ஜ் அரெஸ்டர்களுடன் (ஒரு கம்பத்திற்கு டிஸ்சார்ஜ் திறன் 25kA) பொருத்தப்பட்டுள்ளது. கூடுதலாக, மின்மாற்றி தொட்டியில் 120mm² செப்பு கேபிளுக்கான நேரடி தரையிறங்கும் லக் உள்ளது. எங்கள் தொழிற்சாலை சோதனையில், உள் ஃப்ளாஷ்ஓவர் இல்லாமல் 100kA வரை 10/350μs மின்னல் தூண்டுதல்களை உருவகப்படுத்துகிறோம்.

Q3: இந்த துணை மின்நிலையத்தை கடல் மற்றும் கடல் காற்றுக்கு பயன்படுத்த முடியுமா?

ப: கரையோரம் - முற்றிலும். கடலுக்கு, "ஆஃப்ஷோர் பேக்கேஜ்" எனப்படும் மேம்படுத்தப்பட்ட பதிப்பை நாங்கள் வழங்குகிறோம். நிலையான காற்றாலை ஆற்றல் பேக்கேஜ் செய்யப்பட்ட ஐரோப்பிய வகை துணை மின்நிலையம் IP54 மதிப்பீட்டைக் கொண்டுள்ளது, இது கடலோர மண்டலங்களுக்கு ஏற்றது. கடலுக்கு (டர்பைன் பிளாட்ஃபார்ம் அல்லது ஜாக்கெட் அடித்தளத்தில்), நாங்கள் IP66க்கு மேம்படுத்துகிறோம், C5-M கடல்-தர பூச்சு (400μm தடிமன்) பயன்படுத்துகிறோம், மேலும் அனைத்து நிலையான எஃகு போல்ட்களையும் 316L துருப்பிடிக்காத எஃகு மூலம் மாற்றுவோம். மின்மாற்றி எண்ணெய் சுற்றுச்சூழல் விதிமுறைகளை பூர்த்தி செய்ய இயற்கை எஸ்டர் (மக்கும் தன்மை) மூலம் மாற்றப்படுகிறது.

Q4: இந்த அலகுக்கான மிகவும் பொதுவான பயன்பாட்டுக் காட்சிகள் யாவை?

ப: நான்கு முதன்மை பயன்பாடுகள்:

தயாரிப்பு விவரங்கள்

லுகாவோ பவர் எப்படி ஒரு சிறந்த காற்றாலை மின்னழுத்தம் செய்யப்பட்ட ஐரோப்பிய வகை துணை மின்நிலையத்தை உருவாக்குகிறது

விவரம் 1: அதிர்வு எதிர்ப்பு பொறியியல்

காற்றாலைப் பண்ணைகளில் உள்ள பெரும்பாலான துணை மின்நிலையத் தோல்விகள் நிலையான விசையாழி அலைவு (0.5–2 ஹெர்ட்ஸ்) மூலம் தளர்வான இணைப்புகளைக் கண்டறியும். எங்கள் தீர்வு: ஒவ்வொரு பஸ்பார் இணைப்பும் போல்ட் ஹெட் கீழ் Belleville டிஸ்க் ஸ்பிரிங்ஸ் பயன்படுத்துகிறது, கூறுகள் அதிர்வு போது கூட clamping சக்தியை பராமரிக்கிறது. முனையத் தொகுதிகள் கேஜ்-கிளாம்ப் வகை (ஸ்க்ரூ-கிளாம்ப் அல்ல). உள் கேபிள் இணைப்புகள் துருப்பிடிக்காத எஃகு பூட்டுதல் பட்டைகள் மூலம் மாற்றப்படுகின்றன. முடிவு: 5,000 மணிநேர உருவகப்படுத்தப்பட்ட அதிர்வுக்குப் பிறகு (2g, 5–200Hz ஸ்வீப்), முறுக்குத் தக்கவைப்பு > ஆரம்ப மதிப்பில் 90% இருக்கும்.

விவரம் 2: காற்றாலை சுழற்சிக்கான மின்மாற்றி வடிவமைப்பு

நிலையான விநியோக மின்மாற்றிகள் நிலையான சுமைகளைக் காண்கின்றன. காற்றாடி மின்மாற்றிகள் 10 வினாடிகளுக்குள் 0% முதல் 110% வரை விரைவான ஊசலாட்டத்தைக் காண்கின்றன. எங்கள்காற்றாலை மின்சாரம் தொகுக்கப்பட்ட ஐரோப்பிய வகை துணை மின்நிலையம்4.5 MPa (எதிர் தொழில் தரநிலை 2.5 MPa) அச்சு இறுக்கமான அழுத்தத்துடன் உயர்-குறுகிய-சுற்று-வலிமை மையத்தைப் பயன்படுத்துகிறது. முறுக்குகள் பல இணையான இழைகளைக் காட்டிலும் தொடர்ச்சியாக இடமாற்றம் செய்யப்பட்ட கடத்திகள் (CTC) ஆகும், இது சமநிலையற்ற சுமைகளின் போது சுற்றும் மின்னோட்ட இழப்புகளை நீக்குகிறது. டர்பைன் கன்ட்ரோலருக்கு நிகழ்நேர ஹாட்ஸ்பாட் தரவை வழங்கும், எல்வி விண்டிங்கில் நேரடியாக உட்பொதிக்கப்பட்ட ஃபைபர் ஆப்டிக் டெம்பரேச்சர் சென்சார்களையும் சேர்ப்போம்-டாப் ஆயில் தெர்மோமீட்டர்கள் மட்டுமல்ல.

விவரம் 3: வண்ணப்பூச்சுக்கு அப்பால் அரிப்பு பாதுகாப்பு

காற்றாலைகள் வகுப்பு C3 (உள்நாட்டு) முதல் C5-M (கடற்கரை) சூழல்களில் அமர்ந்திருக்கும். வெட்டு விளிம்புகளில் நிலையான தூள் பூச்சு தோல்வியடைகிறது. எங்கள் செயல்முறை:

1. எட்ஜ் சீல்: ஒவ்வொரு லேசர் வெட்டு விளிம்பும் ஓவியம் வரைவதற்கு முன் எபோக்சி எட்ஜ் சீலரின் ஒரு மணியைப் பெறுகிறது.

2. துத்தநாகம் நிறைந்த ப்ரைமர்: 80μm 95% ஜிங்க் டஸ்ட் எபோக்சி ப்ரைமர் (தியாக பாதுகாப்பு).

3. இடைநிலை கோட்: 100μm உயர்-கட்ட எபோக்சி.

4. மேலாடை: 80μm பாலியூரிதீன் (RAL 7035 வெளிர் சாம்பல், அல்லது தனிப்பயன்).

மொத்த DFT (உலர்ந்த பட தடிமன்) = 260μm குறைந்தபட்சம். உப்பு தெளிப்பு க்ரீப் இல்லாமல் 1,500 மணிநேரம் சோதனை செய்யப்பட்டது (ASTM B117).

எங்கள் நன்மை எதிராக போட்டியாளர்கள்

காற்றாலை மின் துணை மின் நிலையங்களுக்கு லுகாவோ பவரை ஏன் தேர்வு செய்ய வேண்டும்?

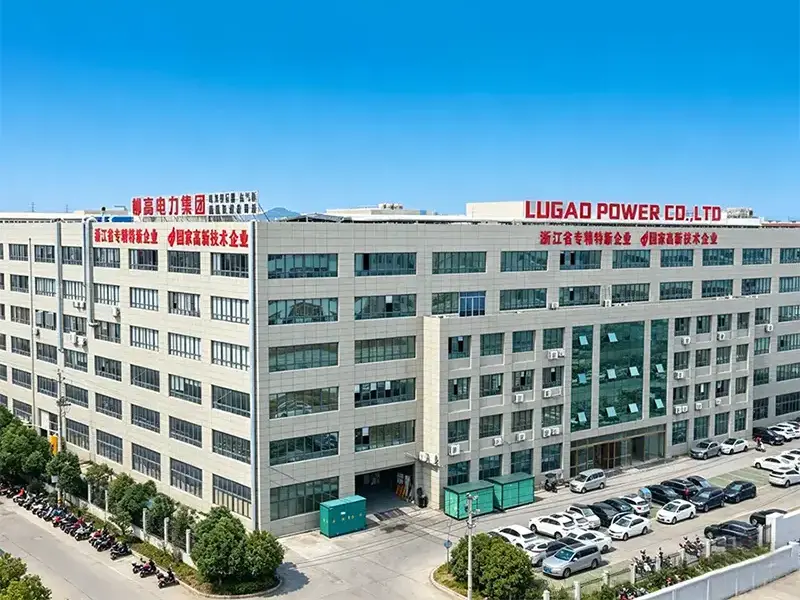

10+ ஆண்டுகள் பவர் உபகரணங்கள் உற்பத்தி

அர்ப்பணிக்கப்பட்ட மின்மாற்றி மற்றும் MV சுவிட்ச்கியர் பொறியியல் குழு

காற்றாலை மின் துணை மின்நிலைய தீர்வுகள் 1MVA முதல் 8MVA வரை

ஏற்றுமதிக்கு முன் தொழிற்சாலை சோதனை

கடற்கரை மற்றும் கடலோர காற்று திட்டங்களுக்கான தனிப்பயனாக்கப்பட்ட வடிவமைப்புகள்

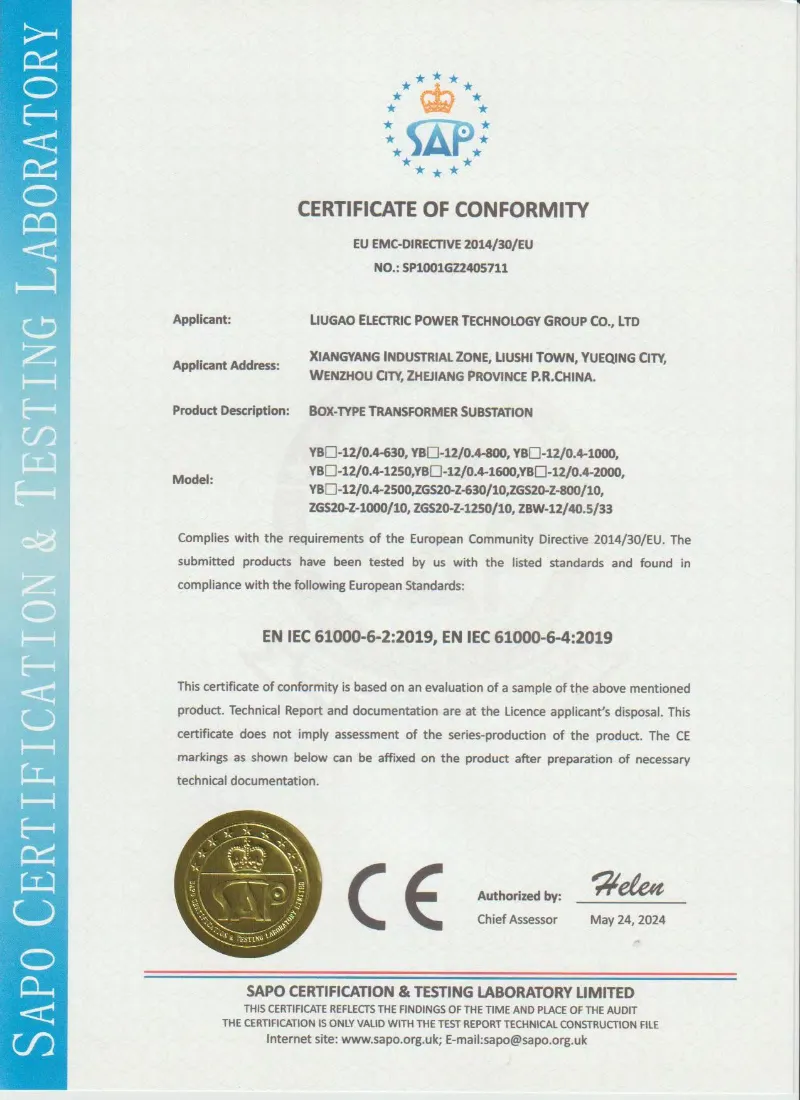

IEC-இணக்கமான உற்பத்தி மற்றும் சோதனை
