ஸ்மார்ட் முன் நிறுவப்பட்ட ஐரோப்பிய வகை மின்மாற்றி துணை நிலையம்

ஸ்மார்ட் முன் நிறுவப்பட்ட ஐரோப்பிய வகை மின்மாற்றி துணை மின்நிலையம் ஒரு தொழிற்சாலை-அசெம்பிள் செய்யப்பட்ட, சிறிய மின் விநியோக அலகு ஆகும்.நடுத்தர மின்னழுத்த சுவிட்ச் கியர், ஒரு குறைந்த மின்னழுத்த விநியோக குழு, மற்றும் ஒரு ஒற்றை, மூடப்பட்ட வீடுகளில் எண்ணெய் மூழ்கிய அல்லது உலர் வகை மின்மாற்றி. பாரம்பரிய சிவில் இன்ஜினியரிங் துணை மின்நிலையங்களைப் போலல்லாமல், இந்த ஐரோப்பிய பாணி அலகு முன்பே தயாரிக்கப்பட்டு, சோதனை செய்யப்பட்டு, நிறுவுவதற்குத் தயாராக இருக்கும் அமைப்பாக வழங்கப்படுகிறது.

அது என்ன செய்கிறது?

இது நடுத்தர மின்னழுத்த மின்சாரத்தை (பொதுவாக 6kV–35kV) குறைந்த மின்னழுத்த நிலைகளுக்கு (400V–690V) குடியிருப்பு சமூகங்கள், வணிக கட்டிடங்கள், தொழிற்சாலைகள் மற்றும் புதுப்பிக்கத்தக்க எரிசக்தி ஆலைகளுக்கு பாதுகாப்பான விநியோகத்திற்காக குறைக்கிறது. ஸ்மார்ட் முன் நிறுவப்பட்ட ஐரோப்பிய வகை மின்மாற்றி துணை மின்நிலையம், சுமை, வெப்பநிலை மற்றும் சக்தி தரம் ஆகியவற்றின் அறிவார்ந்த கண்காணிப்பை ஆதரிக்கிறது, தொலைநிலை பிழை கண்டறிதல் மற்றும் தானியங்கி எச்சரிக்கை செயல்பாடுகளை செயல்படுத்துகிறது. இது ஸ்மார்ட் கிரிட்கள் மற்றும் கவனிக்கப்படாத துணை மின்நிலையங்களுக்கு சிறந்த தேர்வாக அமைகிறது.

தயாரிப்பு நன்மைகள்

1. ஸ்மார்ட் மானிட்டரிங் & ரிமோட் கண்ட்ரோல்

ஸ்மார்ட் ப்ரீ-இன்ஸ்டால் செய்யப்பட்ட ஐரோப்பிய வகை மின்மாற்றி துணை மின்நிலையம், மின்னழுத்தம், மின்னோட்டம், சக்தி காரணி மற்றும் எண்ணெய் வெப்பநிலை பற்றிய நிகழ்நேரத் தரவைச் சேகரிக்கும் விருப்ப நுண்ணறிவு முனைய அலகு (ITU) உடன் வருகிறது. 4G, ஈத்தர்நெட் அல்லது ஃபைபர் ஆப்டிக்ஸ் வழியாக ஒரு மையக் கட்டுப்பாட்டு அறைக்கு தரவு அனுப்பப்படலாம், இது ஆன்-சைட் ஆய்வுச் செலவுகளைக் குறைக்கும்.

2. கச்சிதமான தடம் & வேகமான வரிசைப்படுத்தல்

இது தொழிற்சாலையில் முன்கூட்டியே கூடியிருப்பதால், ஸ்மார்ட் ப்ரீ-இன்ஸ்டால் செய்யப்பட்ட ஐரோப்பிய வகை மின்மாற்றி துணை மின்நிலையத்திற்கு தளத்தில் ஒரு எளிய அடித்தளம் மட்டுமே தேவைப்படுகிறது. நிறுவல் வாரங்களுக்குப் பதிலாக 1-2 நாட்கள் ஆகும், சிவில் பணிகள் மற்றும் நில ஆக்கிரமிப்பில் 60% வரை சேமிக்கப்படுகிறது.

3. கடுமையான நிலைமைகளின் கீழ் உயர் நம்பகத்தன்மை

IP54 (அல்லது அதற்கு மேற்பட்ட) பாதுகாப்பு மதிப்பீட்டில் உள்ள அடைப்பு மற்றும் எண்ணெயில் மூழ்கிய அல்லது எபோக்சி-ரெசின் மின்மாற்றிகளுக்கு, இந்த துணை மின்நிலையம் தூசி, மழை, உப்பு மூடுபனி மற்றும் -25°C முதல் +40°C வரையிலான தீவிர வெப்பநிலையை எதிர்க்கிறது, பாலைவனங்கள், கடலோரப் பகுதிகள் அல்லது உயரமான பகுதிகளில் தொடர்ந்து செயல்படுவதை உறுதி செய்கிறது.

4. ஆற்றல் திறன் & குறைந்த இழப்பு

S11 அல்லது S13 தொடர் குறைந்த-இழப்பு மின்மாற்றிகளுடன் பொருத்தப்பட்ட, ஸ்மார்ட் ப்ரீ-இன்ஸ்டால் செய்யப்பட்ட ஐரோப்பிய வகை மின்மாற்றி துணை மின்நிலையம் வழக்கமான அலகுகளுடன் ஒப்பிடும்போது 30% வரை சுமை இல்லாத இழப்பைக் குறைக்கிறது, 20 வருட ஆயுட்காலத்தில் நேரடியாக மின்சாரக் கட்டணங்கள் மற்றும் கார்பன் உமிழ்வைக் குறைக்கிறது.

5. முழுமையாக தனிப்பயனாக்கக்கூடியது

நாங்கள் நெகிழ்வான உள்ளமைவுகளை வழங்குகிறோம்: தாமிரம் அல்லது அலுமினிய முறுக்குகள், ஆன்-லோட் டேப் சேஞ்சர்கள், தானியங்கி சக்தி காரணி திருத்தம் (APFC) மற்றும் சர்ஜ் அரெஸ்டர்கள். ஒரு வில்லா பகுதிக்கு 200kVA அலகு தேவைப்பட்டாலும் அல்லது ஒரு தொழில்துறை பூங்காவிற்கு 2500kVA அலகு தேவைப்பட்டாலும், நாங்கள் தீர்வுகளை வடிவமைக்க முடியும்.

தயாரிப்பு அம்சம்

முழுவதுமாக மூடப்பட்ட மற்றும் வானிலை எதிர்ப்பு வீடு--- கால்வனேற்றப்பட்ட எஃகு அல்லது அலுமினிய கலவையால் ஆனது, அரிப்பு எதிர்ப்பு வண்ணப்பூச்சுடன் பூசப்பட்டது, வெளிப்புற நிறுவலுக்கு ஏற்றது.

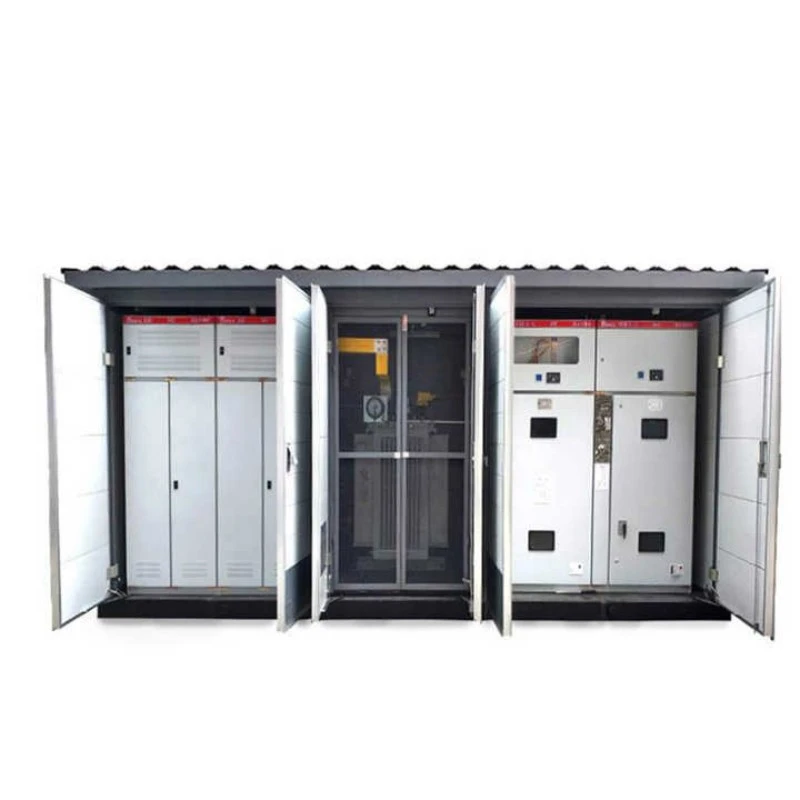

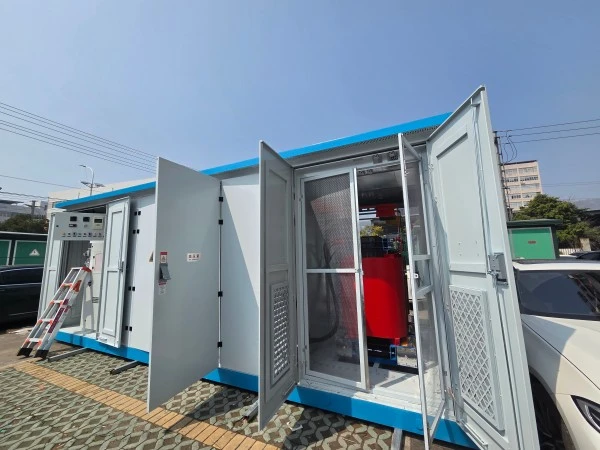

மாடுலர் இன்டர்னல் லேஅவுட்---எச்வி சுவிட்ச் கியர், டிரான்ஸ்பார்மர் மற்றும் எல்வி விநியோகத்திற்கான தனித்தனி பெட்டிகள், ஆபரேட்டர் பாதுகாப்பை உறுதிசெய்ய மெக்கானிக்கல் இன்டர்லாக்களுடன்.

நுண்ணறிவு கூலிங் சிஸ்டம் --- உலர்-வகை மின்மாற்றிகளுக்கான வெப்பநிலை-கட்டுப்பாட்டு விசிறிகள் அல்லது எண்ணெய் மூழ்கிய அலகுகளுக்கான நெளி ரேடியேட்டர் பேனல்கள், வெப்பநிலை செட் பாயிண்ட்டை மீறும் போது தானாக செயல்படுத்தப்படுகிறது.

ஆர்க் ஃப்ளாஷ் & ஓவர்லோட் பாதுகாப்பு--- IEC 62271-202 தரநிலைகளை சந்திக்க SF6 அல்லது வெற்றிட சர்க்யூட் பிரேக்கர்கள், ஃப்யூஸ்டு சுவிட்சுகள் மற்றும் சர்ஜ் பாதுகாப்பு சாதனங்கள் (SPD) பொருத்தப்பட்டுள்ளது.

பயனர் நட்பு இடைமுகம்---உள்ளூர் தொடுதிரை காட்சி (விரும்பினால்) நிகழ்நேர தரவு மற்றும் தவறு பதிவுகளை காட்டுகிறது, அதே நேரத்தில் ஸ்மார்ட்போன் பயன்பாட்டின் மூலம் தொலைநிலை அணுகல் பராமரிப்பு ஊழியர்களுக்கு கிடைக்கிறது.

குறைந்த இரைச்சல் செயல்பாடு--- குடியிருப்பு பயன்பாடுகளுக்கான ஒலி நிலை ≤55dB(A), அதிர்வு-தணிப்பு மவுண்ட்கள் மற்றும் ஒலி காப்பு பேனல்கள் மூலம் அடையப்படுகிறது.

திருட்டு எதிர்ப்பு & பாதுகாப்பு வடிவமைப்பு---ஹெவி-டூட்டி பூட்டுகள், கதவு சென்சார்கள் மற்றும் விருப்பமான CCTV ஒருங்கிணைப்பு ஆகியவை ஸ்மார்ட் முன் நிறுவப்பட்ட ஐரோப்பிய வகை மின்மாற்றி துணை மின்நிலையத்தை தொலைதூர, கவனிக்கப்படாத தளங்களுக்கு ஏற்றதாக ஆக்குகின்றன.

தயாரிப்பு பயன்பாடு

ஸ்மார்ட் முன் நிறுவப்பட்ட ஐரோப்பிய வகை மின்மாற்றி துணை மின்நிலையம் பரவலாகப் பயன்படுத்தப்படுகிறது:

நகர்ப்புற மின் விநியோகம்

குடியிருப்பு வளாகங்கள், ஷாப்பிங் மால்கள், ஹோட்டல்கள் மற்றும் மருத்துவமனைகளில் இடவசதி குறைவாக உள்ளது மற்றும் தீ பாதுகாப்பு முக்கியமானது.

நிலத்தடி வாகன நிறுத்துமிடங்கள் அல்லது கூரை நிறுவல்கள் அதன் கச்சிதமான, எண்ணெய்-கட்டுப்பாட்டு வடிவமைப்பிலிருந்து பயனடைகின்றன.

புதுப்பிக்கத்தக்க ஆற்றல் திட்டங்கள்

சோலார் பண்ணைகள் மற்றும் கரையோர காற்று பூங்காக்கள் விரைவான வரிசைப்படுத்தல் மற்றும் வானிலை எதிர்ப்பு தேவைப்படுகிறது. இந்த துணை மின்நிலையம் PV இன்வெர்ட்டர்கள் மற்றும் காற்றாலை மாற்றிகளுடன் தடையின்றி ஒருங்கிணைக்கிறது.

உள்கட்டமைப்பு மற்றும் பொது வசதிகள்

விமான நிலையங்கள், சுரங்கப்பாதை நிலையங்கள், சுரங்கங்கள் மற்றும் பாலங்கள் தடையற்ற வெளிச்சம் மற்றும் காற்றோட்டத்தை உறுதி செய்வதற்காக அதன் உயர் நம்பகத்தன்மை மற்றும் தொலைநிலை கண்காணிப்பை நம்பியுள்ளன.

தொழில்துறை மற்றும் சுரங்கத் தளங்கள்

தொழிற்சாலைகள், இரசாயன ஆலைகள் மற்றும் சுரங்கங்கள் ஸ்மார்ட் முன் நிறுவப்பட்ட ஐரோப்பிய வகை மின்மாற்றி துணை மின்நிலையத்தை கிரிட் பிழைகளைத் தனிமைப்படுத்தவும், உணர்திறன் இயந்திரங்களைப் பாதுகாக்கவும் பயன்படுத்துகின்றன.

தற்காலிக மற்றும் அவசர சக்தி

கட்டுமான தளங்கள், பேரிடர் நிவாரண மண்டலங்கள் மற்றும் வெளிப்புற நிகழ்வுகள் அதன் பிளக்-அண்ட்-ப்ளே இயல்பு மற்றும் எளிதான இடமாற்றம் ஆகியவற்றிலிருந்து பயனடைகின்றன.

தயாரிப்பு விவரங்கள்

வீட்டுவசதி & இயந்திர வடிவமைப்பு

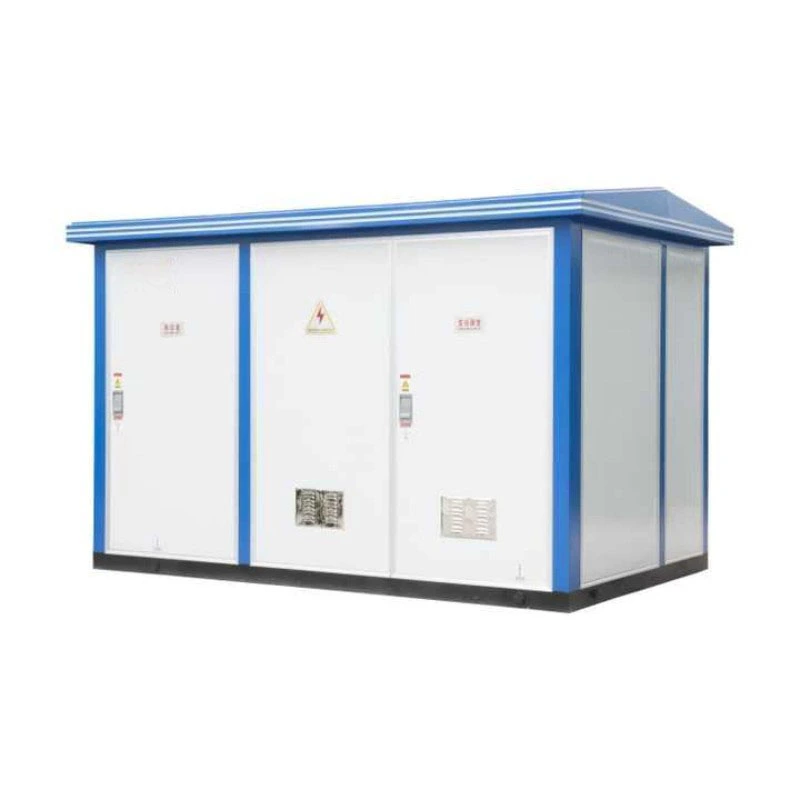

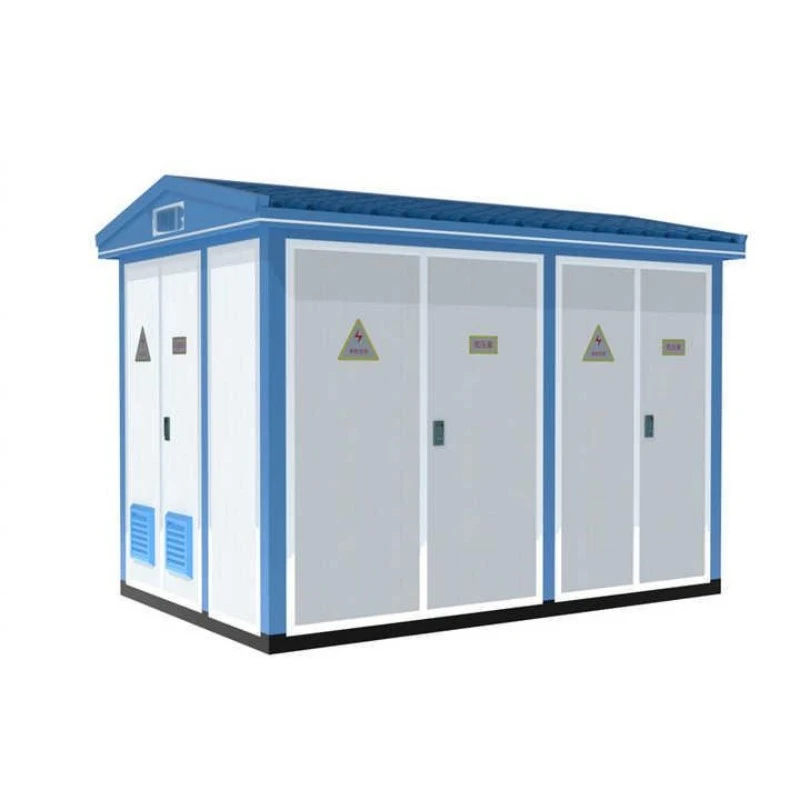

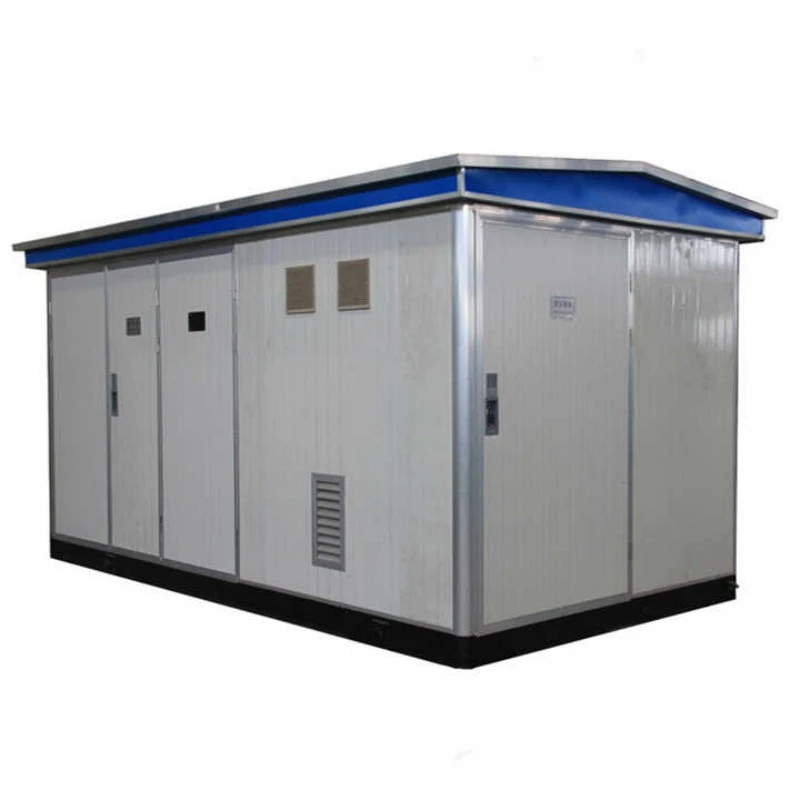

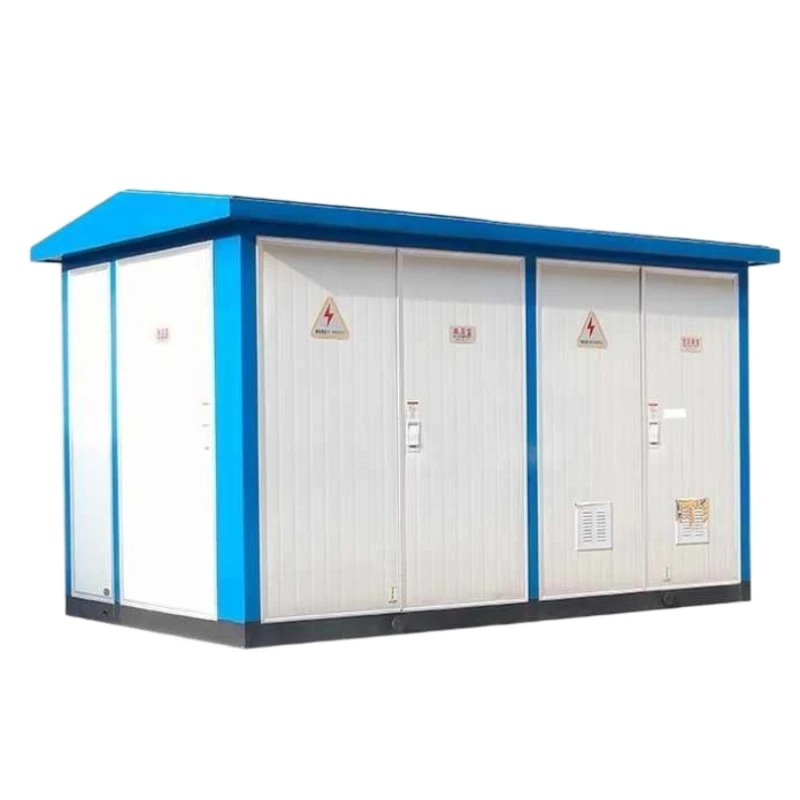

ஸ்மார்ட் முன் நிறுவப்பட்ட ஐரோப்பிய வகை மின்மாற்றி துணை மின்நிலையத்தின் வெளிப்புற உறை, லேசர்-கட், வளைந்த மற்றும் பற்றவைக்கப்பட்ட எஃகு தகடுகளைப் பயன்படுத்தி தயாரிக்கப்படுகிறது. வெல்டிங்கிற்குப் பிறகு, அளவை அகற்ற முழு வீடும் ஷாட் பிளாஸ்டிங்கிற்கு உட்படுகிறது, அதைத் தொடர்ந்து குறைந்தபட்சம் 80µm தடிமன் கொண்ட எலக்ட்ரோஸ்டேடிக் பவுடர் பூச்சு செய்யப்படுகிறது. இது கடலோர அல்லது தொழில்துறை சூழல்களுக்கு C5-M அரிப்பு எதிர்ப்பை (ISO 12944) வழங்குகிறது.

கதவுகளில் பாலியூரிதீன் கேஸ்கட்கள், சுருக்க தாழ்ப்பாள்கள் மற்றும் நீக்கக்கூடிய கீல்கள் பொருத்தப்பட்டுள்ளன. ஒரு சாய்வான கூரை நீர் தேங்குவதைத் தடுக்கிறது, மேலும் அடிப்படை சேனல்களில் ஃபோர்க்லிஃப்ட் பாக்கெட்டுகள் மற்றும் எளிதான போக்குவரத்துக்கு லிஃப்டிங் லக்ஸ் ஆகியவை அடங்கும்.

டிரான்ஸ்ஃபார்மர் கோர் & விண்டிங்ஸ்

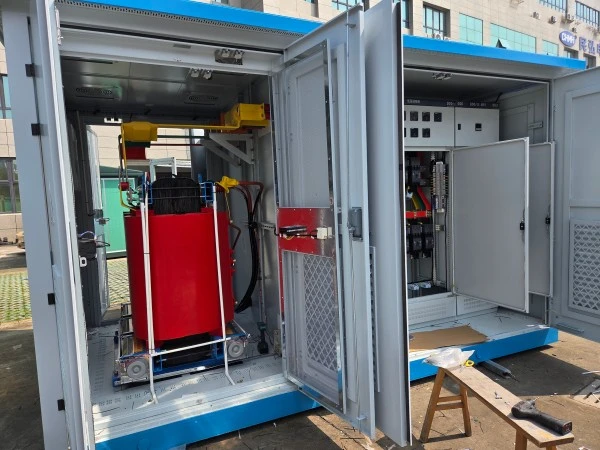

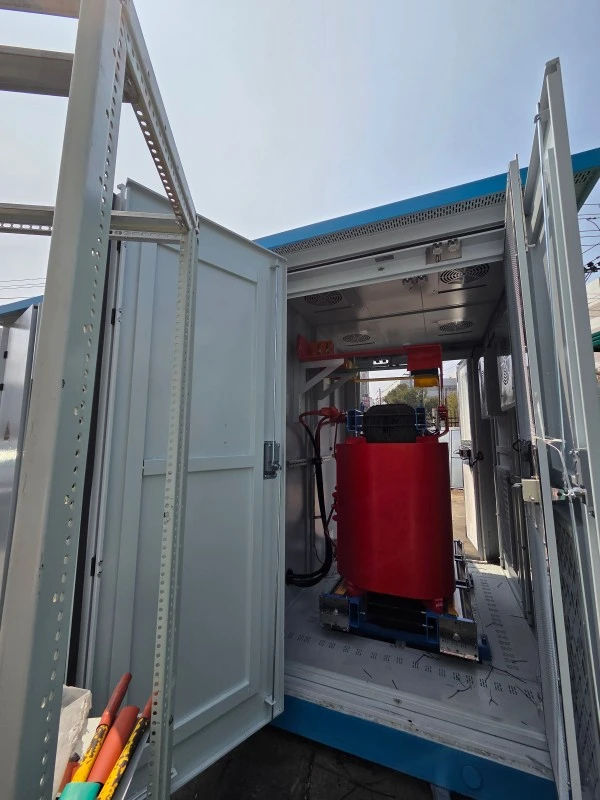

சுமை இல்லாத மின்னோட்டத்தைக் குறைக்க, ஸ்டெப்-லேப் மூட்டுகளுடன் கூடிய உயர்-ஊடுருவக்கூடிய குளிர்-உருட்டப்பட்ட தானிய-சார்ந்த சிலிக்கான் எஃகு (0.23 மிமீ அல்லது 0.27 மிமீ) பயன்படுத்துகிறோம். முறுக்குகள் ஆக்ஸிஜன் இல்லாத தாமிரம் அல்லது அலுமினியத் தகடு (குறைந்த மின்னழுத்தத்திற்கு) மற்றும் சுற்று செப்பு கம்பி (அதிக மின்னழுத்தத்திற்கு) ஆகியவற்றால் செய்யப்படுகின்றன. உலர்-வகை பதிப்புகளுக்கு, வெற்றிடத்தை அகற்றுவதற்கும் பகுதியளவு வெளியேற்றத்தை <10pC அடைவதற்கும் கிளாஸ் H எபோக்சி பிசின் வெற்றிட-வார்ப்பு ஆகும். எண்ணெயில் மூழ்கிய பதிப்புகளுக்கு, எண்ணெய் விரிவாக்கத்தை உறிஞ்சுவதற்கு நெளி தொட்டியுடன் கனிம எண்ணெய் அல்லது இயற்கை எஸ்டர் திரவத்தைப் பயன்படுத்துகிறோம்.

சுவிட்ச்கியர் & பஸ்பார்கள்

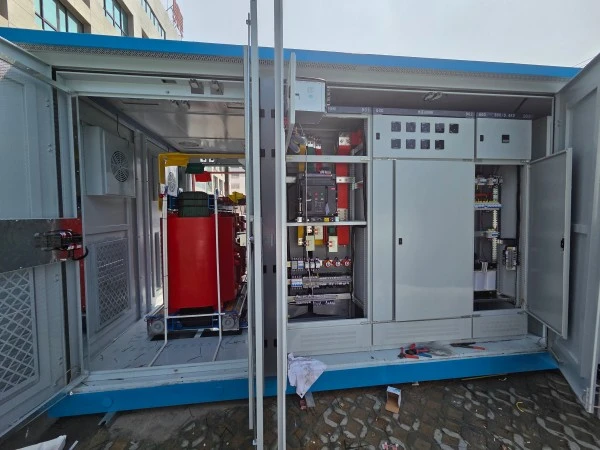

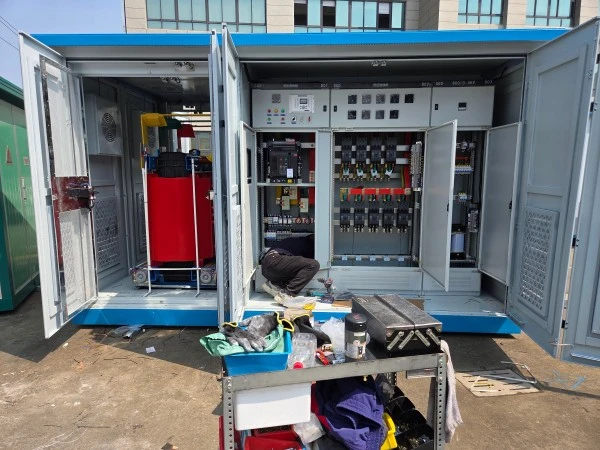

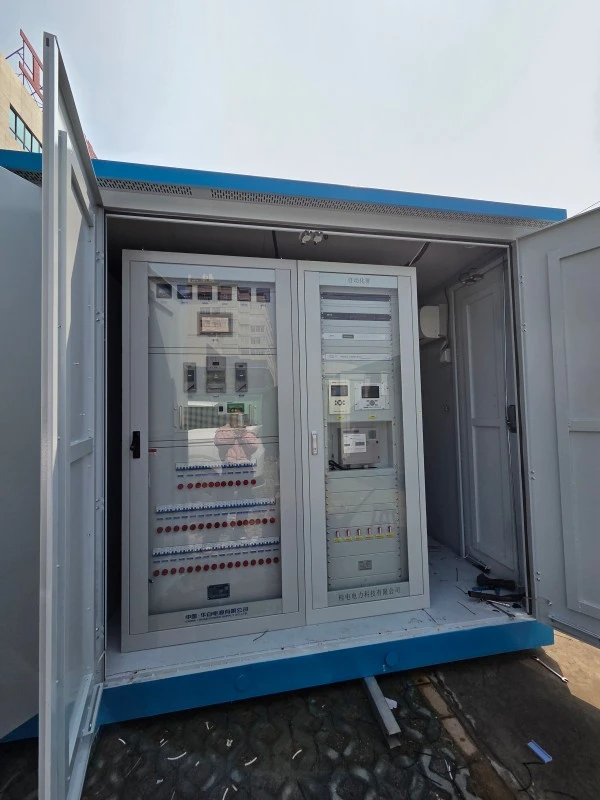

ஸ்மார்ட் ப்ரீ-இன்ஸ்டால் செய்யப்பட்ட ஐரோப்பிய வகை மின்மாற்றி துணை மின்நிலையத்தின் உள்ளே, HV பெட்டியில் ஒரு சுமை இடைவெளி சுவிட்ச் அல்லது சர்க்யூட் பிரேக்கர் (SF6 அல்லது வெற்றிட வகை) காணக்கூடிய இடைவெளி தொடர்புகளுடன் உள்ளது. எல்வி பெட்டியில் மெயின் மோல்டட் கேஸ் சர்க்யூட் பிரேக்கர் (எம்சிசிபி), ஃபீடர் பிரேக்கர்ஸ் மற்றும் 4000 ஏ வரை மதிப்பிடப்பட்ட பஸ்பார் அமைப்பு ஆகியவை அடங்கும். அனைத்து பஸ்பார்களும் வெப்ப-சுருக்க காப்பு கொண்ட தகரம் பூசப்பட்ட செம்பு ஆகும்.

நுண்ணறிவு கண்காணிப்பு அமைப்பு (விரும்பினால்)

மூன்று-கட்ட மின்னழுத்தங்கள், மின்னோட்டங்கள், செயலில்/எதிர்வினை சக்தி மற்றும் 31வது வரிசை வரையிலான ஹார்மோனிக்ஸ் ஆகியவற்றை அளவிடும் ஸ்மார்ட் RTU (ரிமோட் டெர்மினல் யூனிட்) ஐ ஒருங்கிணைக்கிறோம். ஒவ்வொரு 5 நிமிடங்களுக்கும் தரவு பதிவு செய்யப்பட்டு 90 நாட்களுக்கு சேமிக்கப்படும். ஓவர்வோல்டேஜ், அண்டர் வோல்டேஜ், ஓவர் டெம்பரேச்சர் மற்றும் கதவு திறப்பதற்கான அலாரங்கள் எஸ்எம்எஸ் அல்லது மின்னஞ்சல் மூலம் அனுப்பப்படும்.

தர சோதனை

ஒவ்வொரு ஸ்மார்ட் முன் நிறுவப்பட்ட ஐரோப்பிய வகை மின்மாற்றி துணை மின்நிலையமும் 100% தொழிற்சாலை சோதனைக்கு உட்படுகிறது:

1. மின்கடத்தா தாங்கும் சோதனை (1 நிமிடத்திற்கு 2.5kV)

2. டைனமிக் ஷார்ட் சர்க்யூட் சோதனை (உருவகப்படுத்தப்பட்டது)

3. IP54 நீர் நுழைவு சோதனை

4. வெப்பநிலை உயர்வு சோதனை (முழு சுமையில் 8 மணிநேரம்)

5. பகுதி வெளியேற்ற அளவீடு (உலர்ந்த வகைக்கு ≤10pC)

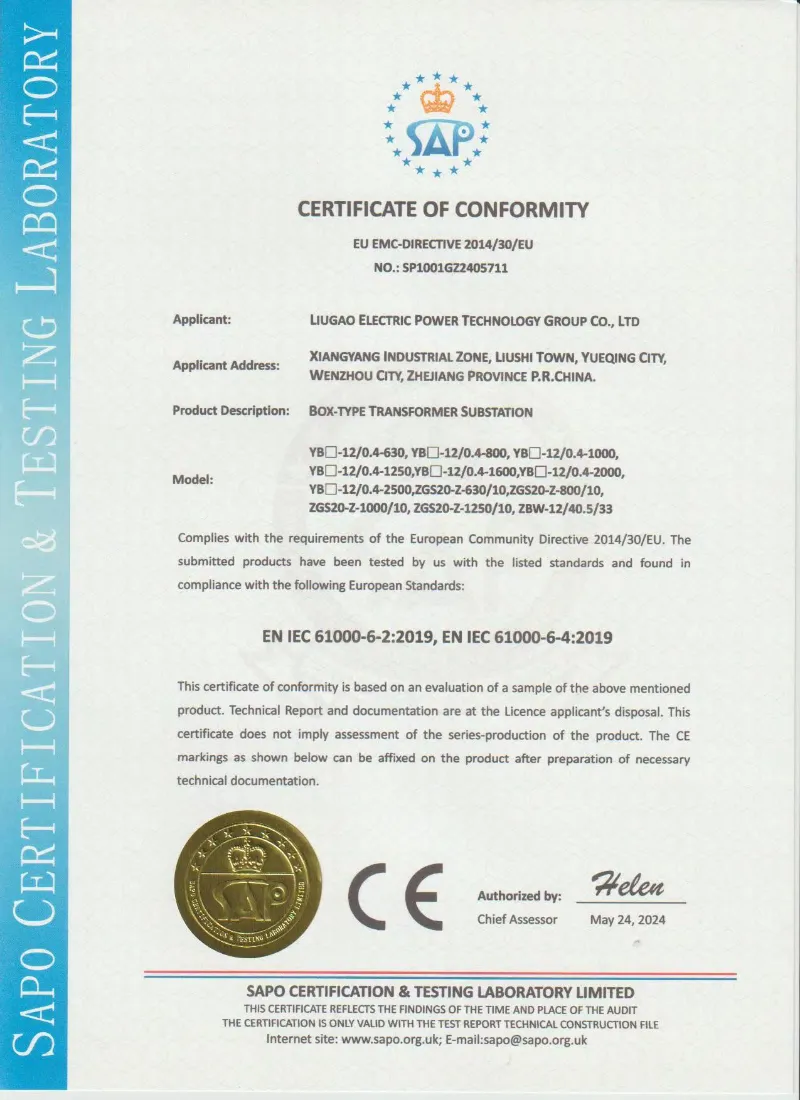

6. IEC 62271-202, GB/T 17467 மற்றும் EN 61330 தரநிலைகளுக்கு இணங்க, ஒவ்வொரு ஏற்றுமதிக்கும் சோதனை அறிக்கைகள் வழங்கப்படுகின்றன.
