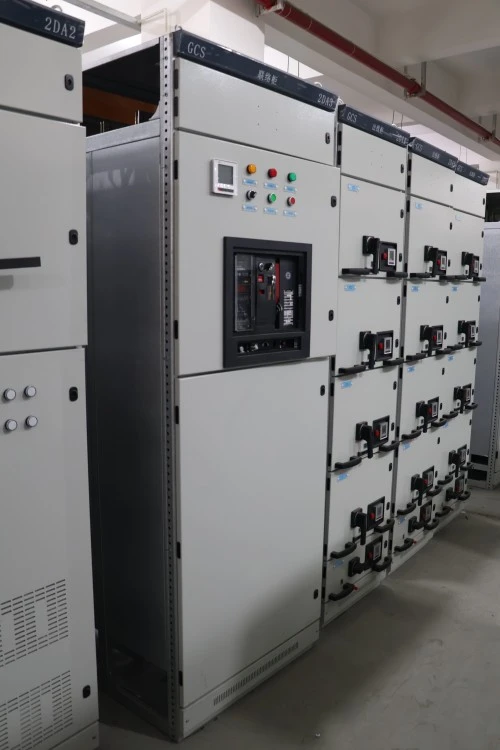

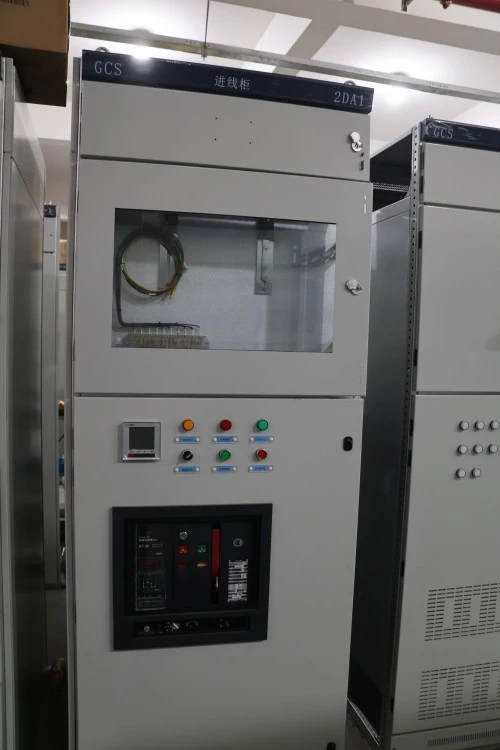

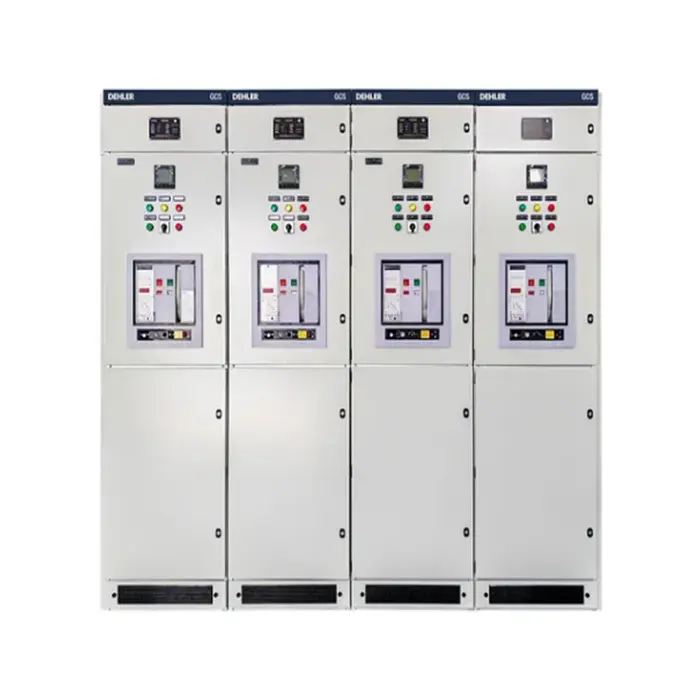

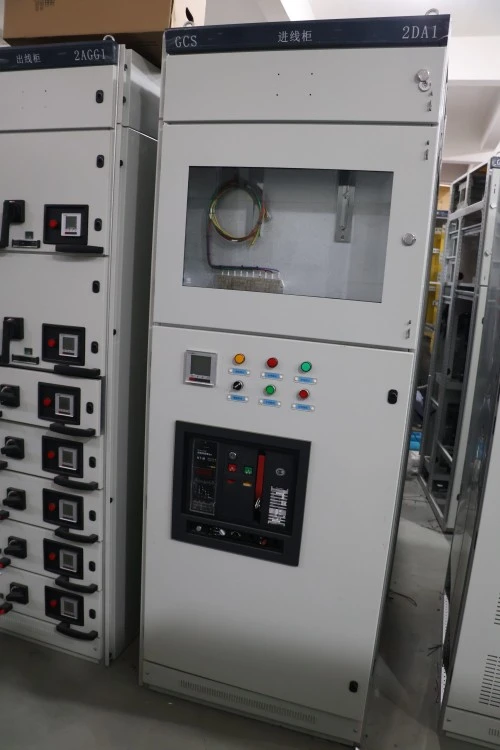

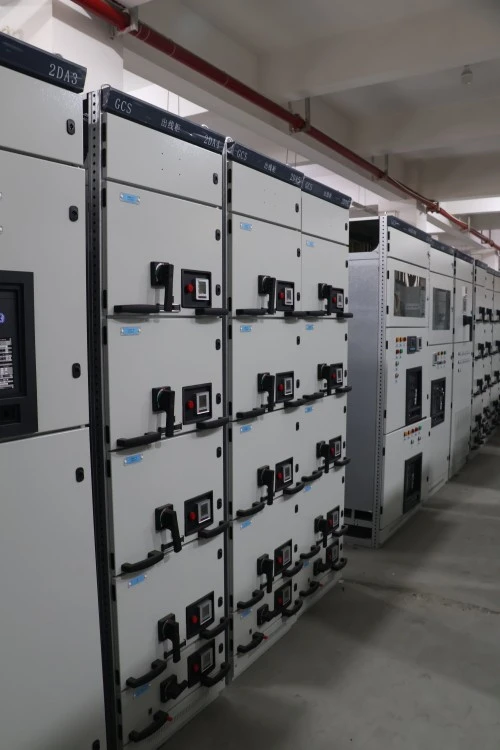

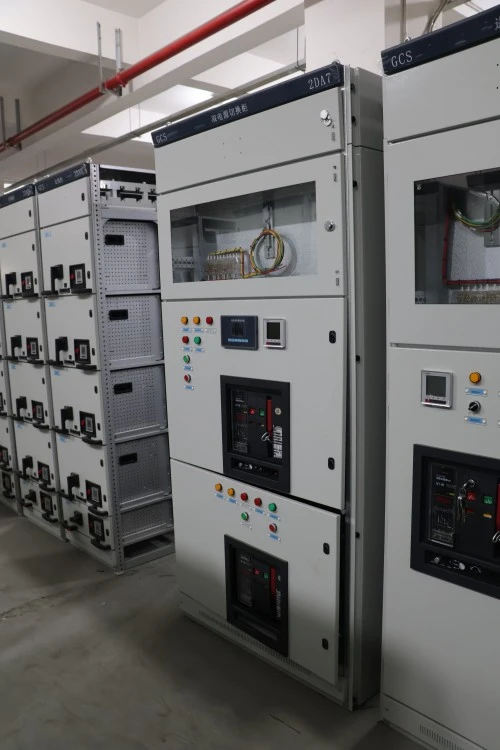

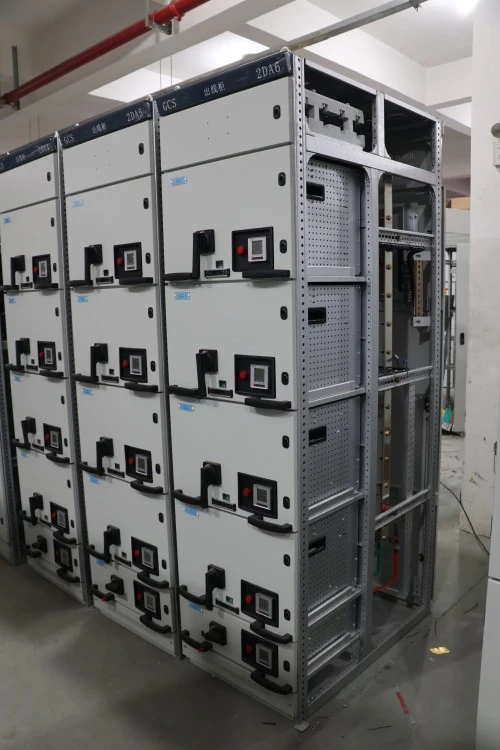

ஜிசிஎஸ் டிரா-அவுட் வகை குறைந்த மின்னழுத்த பேனல் சுவிட்ச்கியர்

GCS ட்ரா-அவுட் வகை குறைந்த மின்னழுத்த பேனல் சுவிட்ச்கியர் என்பது 400V வரை மதிப்பிடப்பட்ட மின்னழுத்தத்தில் இயங்கும் மூன்று-கட்ட AC தொழிற்துறை அமைப்புகளில் ஆற்றல் வரவேற்பு, விநியோகம் மற்றும் அறிவார்ந்த மோட்டார் கட்டுப்பாடு ஆகியவற்றிற்காக உன்னிப்பாக வடிவமைக்கப்பட்ட ஒரு மேம்பட்ட மூடப்பட்ட சுவிட்ச்கியர் அசெம்பிளி ஆகும் (இன்சுலேஷன் ரேட்டிங் 1000V முதல் 1000V வரை பஸ் தற்போதைக்கு 4000 வரை செல்லும். நவீன குறைந்த மின்னழுத்த மின் விநியோக மையங்களின் முக்கிய முதுகெலும்பாக, இந்த ஜிசிஎஸ் டிரா-அவுட் வகை குறைந்த மின்னழுத்த பேனல் சுவிட்ச்கியர் முதன்மை மற்றும் இரண்டாம் நிலை கூறுகளின் விரிவான தொகுப்பை ஒருங்கிணைக்கிறது-ஏர் சர்க்யூட் பிரேக்கர்கள் (ஏசிபி), மோல்டட் கேஸ் சர்க்யூட் பிரேக்கர்கள் (எம்சிசிபி), காண்டாக்டர்கள், தெர்மல் ஓவர்லோட் ரிலேக்கள் மீட்டர்-தரப்படுத்தப்பட்ட, முழுமையாக மாற்றக்கூடிய மாடுலர் டிராயர் அலகுகளாக.

தயாரிப்பு அளவுரு (குறிப்பு)

நிலையான GCS டிரா-அவுட் வகை குறைந்த மின்னழுத்த பேனல் சுவிட்ச்கியருக்கான தொழில்நுட்ப விவரக்குறிப்பு அட்டவணை கீழே உள்ளது.

மதிப்பிடப்பட்ட அதிர்வெண் 50Hz / 60Hz பொருந்தக்கூடிய தரநிலைகள் IEC 61439-1/2, GB/T 7251 நிறுவல் உட்புற, தரையில் நிற்கும் அலமாரியின் நிலை இணைக்கப்பட்டுள்ளது, சோதனை, துண்டிக்கப்பட்டது மற்றும் திரும்பப் பெறப்பட்ட நிலைகள் கேபிள் நுழைவு மேல் அல்லது கீழ் கேபிள் நுழைவுத் திட்டத்தின் படி ஒரு மேட்டீரியல் நுழைவுத் திட்டம் சுற்றுப்புற வெப்பநிலை -5°C முதல் +40°C வரை, அல்லது திட்ட-குறிப்பிட்ட நிலைமைகள் உயரம் ≤2000m தரநிலை, வடிவமைப்பு உறுதிப்படுத்தல் மூலம் அதிக உயரம் கிடைக்கும்.

தயாரிப்பு அம்சம் மற்றும் பயன்பாடு

Q1: இந்த GCS டிரா-அவுட் வகை குறைந்த மின்னழுத்த பேனல் ஸ்விட்ச்கியரின் தனித்துவமான செயல்பாட்டு அம்சங்கள் என்ன?

A: GCS டிரா-அவுட் வகை குறைந்த மின்னழுத்த பேனல் சுவிட்ச்கியர் அதன் உயர் பரிமாற்றம் மற்றும் பாதுகாப்பால் வகைப்படுத்தப்படுகிறது. அதே மதிப்பீட்டின் செயல்பாட்டு இழுப்பறைகள் முற்றிலும் ஒன்றுக்கொன்று மாறக்கூடியவை, அவசர மாற்றங்களின் போது வயரிங் பிழைகளை நீக்குகின்றன. இது ஒரு துல்லியமான மெக்கானிக்கல் இன்டர்லாக் பொறிமுறையையும் கொண்டுள்ளது, இது "ஆஃப்-பொசிஷன்-டெஸ்ட்-ஆன்" வரிசைமுறையை கண்டிப்பாக செயல்படுத்துகிறது, ஆபரேட்டர்கள் சுமையின் கீழ் சர்க்யூட்களை இணைப்பதையோ அல்லது துண்டிப்பதையோ தடுக்கிறது. கூடுதலாக, மேம்பட்ட காற்றோட்ட வடிவமைப்பு உயர் மின்னோட்ட சுற்றுகளுக்கு பயனுள்ள வெப்பச் சிதறலை உறுதி செய்கிறது.

Q2: இந்த சுவிட்ச் கியருக்கு எந்த காட்சிகள் மிகவும் பொருத்தமானவை?

ப: இந்த ஜிசிஎஸ் டிரா-அவுட் வகை குறைந்த மின்னழுத்த பேனல் சுவிட்ச்கியர் தடையில்லா மின்சாரம் மற்றும் விரைவான தவறுகளை மீட்டெடுக்கும் பிரிவுகளுக்கு மிகவும் பொருத்தமானது. வழக்கமான பயன்பாடுகளில் பெட்ரோகெமிக்கல் சுத்திகரிப்பு நிலையங்கள் (பம்ப் மற்றும் கம்ப்ரசர் கட்டுப்பாடு), பெரிய அளவிலான உற்பத்தி ஆலைகள் (தானியங்கி உற்பத்தி கோடுகள்), மின் நிலைய துணை அமைப்புகள், நகர்ப்புற ரயில் போக்குவரத்து மற்றும் வணிக டவர் துணை நிலையங்கள் ஆகியவை அடங்கும். அதன் டிரா-அவுட் வடிவமைப்பு, வேலையில்லா நேரத்தைக் குறைக்க வேண்டிய எந்தவொரு பணி-முக்கியமான சூழலுக்கும் விருப்பமான தேர்வாக அமைகிறது.

தயாரிப்பு விவரங்கள்

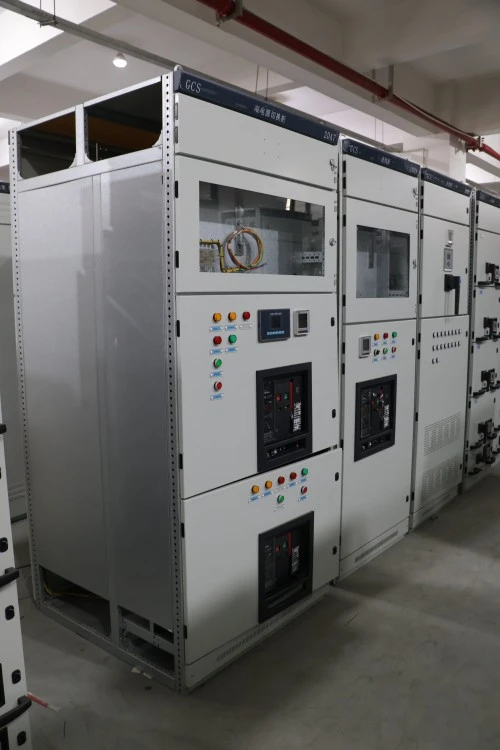

1. கேபினெட் ஃபிரேம் ஃபேப்ரிகேஷன் - துல்லிய-பொறியியல் அமைப்பு

Lugao Power இன் GCS ட்ரா-அவுட் வகை குறைந்த மின்னழுத்த பேனல் சுவிட்ச்கியர் உறை உயர்தர குளிர்-உருட்டப்பட்ட எஃகு தாள்களுடன் தொடங்குகிறது, அவற்றின் சிறந்த தட்டையான தன்மை மற்றும் கட்டமைப்பு ஒருமைப்பாட்டிற்காக தேர்ந்தெடுக்கப்பட்டது. அனைத்து எஃகு பேனல்களும் இறக்குமதி செய்யப்பட்ட CNC கோபுரம் குத்துதல் மற்றும் வளைக்கும் மையங்கள் மூலம் செயலாக்கப்படுகின்றன, வளைக்கும் கோணத் துல்லியத்தை ±0.5°க்குள் அடைகின்றன மற்றும் துளை நிலை துல்லியத்தை ±0.1mmக்குள் அடைகின்றன. உருவான பிறகு, சட்டமானது பல-நிலை மேற்பரப்பு சிகிச்சைக்கு உட்படுகிறது: டிக்ரீசிங், அமில ஊறுகாய், பாஸ்பேட்டிங் மற்றும் எலக்ட்ரோஸ்டேடிக் எபோக்சி பவுடர் பூச்சு, பின்னர் 180-200 ° C வெப்பநிலையில் சுடப்பட்டு கடினமான, அரிப்பை-எதிர்ப்பு பூச்சு உருவாக்கப்படுகிறது. அசெம்பிள் செய்யப்பட்ட கேபினட் IP30 முதல் IP40 வரை பாதுகாப்பை அடைகிறது, தூசி, ஈரப்பதம் மற்றும் தற்செயலான தொடர்பு ஆகியவற்றிலிருந்து உள் கூறுகளை திறம்பட பாதுகாக்கிறது.

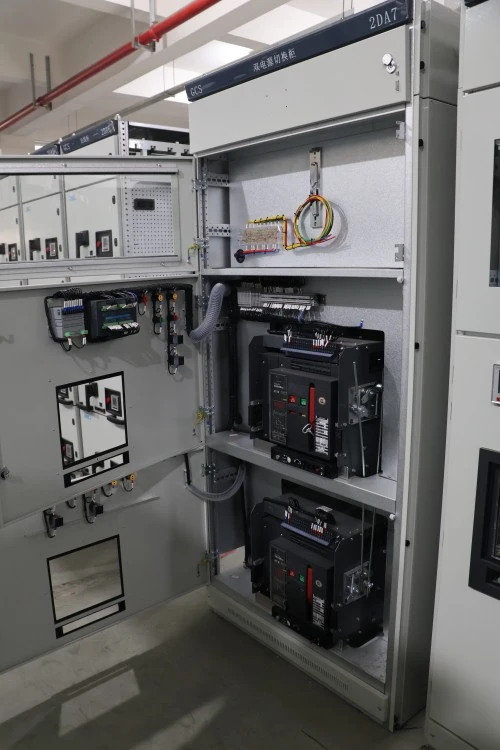

2. பஸ்பார் அமைப்பு - உயர் கடத்துத்திறன் காப்பர் கோர்

அனைத்து முக்கிய, செங்குத்து மற்றும் கிளை பஸ்பார்கள் 99.95% தூய்மை மின்னாற்பகுப்பு தாமிரத்திலிருந்து (T2 கிரேடு) உருவாக்கப்படுகின்றன, இது கடத்துத்திறன் ≥ 98% IACS ஐ உறுதி செய்கிறது. ஆக்சிஜனேற்றத்தைத் தடுக்கவும், வெப்பச் சிதறலை அதிகரிக்கவும் பஸ்பார் மேற்பரப்புகள் பல அடுக்கு சிகிச்சையைப் பெறுகின்றன - தகரம் பூசப்பட்ட, வெள்ளி பூசப்பட்ட அல்லது உயர் மின்னழுத்த தர வெப்ப-சுருக்க இன்சுலேஷன் ஸ்லீவிங்கால் மூடப்பட்டிருக்கும். ஒவ்வொரு பஸ்பார் கூட்டும் அளவீடு செய்யப்பட்ட முறுக்கு கருவிகளால் இறுக்கப்பட்டு, நீண்ட கால நம்பகத்தன்மையை சமரசம் செய்யக்கூடிய உள்ளூர் ஹாட் ஸ்பாட்களை நீக்குகிறது.

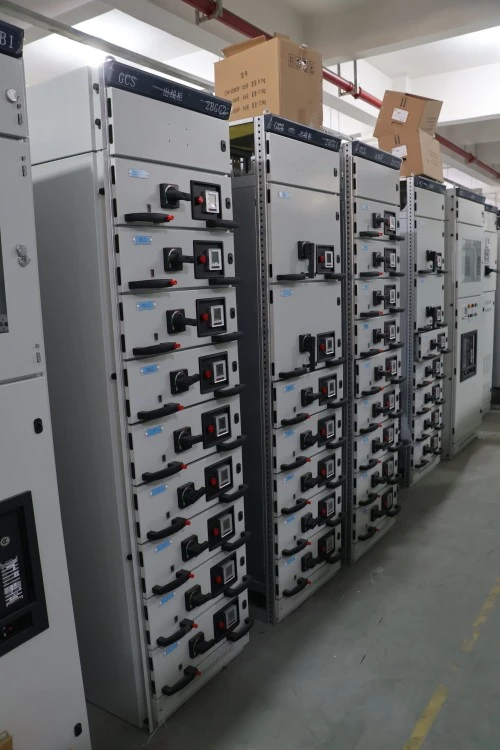

3. டிராயர் அசெம்பிளி - "த்ரீ-பாஸ்" டியூனிங் செயல்முறை

ஒவ்வொரு டிரா-அவுட் செயல்பாட்டு அலகும் எங்கள் பிரத்யேக த்ரீ-பாஸ் ஸ்லைடு டியூனிங்கிற்கு உட்படுகிறது:

1: வழிகாட்டி தண்டவாளங்கள் கைமுறையாக பொருத்தப்பட்டு, ஆரம்ப சீரமைப்புக்காக சரிசெய்யப்படுகின்றன.

2: இயந்திர மென்மை மற்றும் தாழ்ப்பாள் ஈடுபாட்டைச் சரிபார்க்க, சுமை இல்லாத நிலையில் டிராயர் செருகப்பட்டு திரும்பப் பெறப்படுகிறது.

3: மின் தொடர்ச்சி சோதனையின் கீழ், முதன்மை மற்றும் இரண்டாம் நிலை செருகுநிரல் தொடர்பு எதிர்ப்பைக் கண்காணிக்கும் போது டிராயர் பல முறை சுழற்சி செய்யப்படுகிறது. எங்கள் சுமூகமான செயல்பாட்டு வரம்பை சந்திக்கும் அலகுகள் மட்டுமே அங்கீகரிக்கப்படும்.

இந்த கடுமையான செயல்முறையானது ஒவ்வொரு டிராயரும் சிரமமின்றி சறுக்குவதை உறுதிசெய்கிறது மற்றும் அதன் முழு பயண வரம்பில் சரியான மின் தொடர்பை பராமரிக்கிறது.

4. போட்டி நன்மைகள் - இறுக்கமான சகிப்புத்தன்மை மற்றும் உயர்ந்த தொடர்புகள்

நிலையான சந்தை மாற்றுகளுடன் ஒப்பிடுகையில், Lugao Power இன் உற்பத்தி நன்மைகள் உறுதியானவை மற்றும் அளவிடக்கூடியவை:

வழிகாட்டி-தடவை சகிப்புத்தன்மை கட்டுப்பாடு: டிராயர் பொறிமுறை இடைவெளியை ±0.5mm இல் பராமரிக்கிறோம் (தொழில்துறை பொதுவானது ≥±1.0mm). இந்த இறுக்கமான சகிப்புத்தன்மை, டிராயரை இயக்கத்தின் போது அதிர்வுறுவதிலிருந்து அல்லது தொய்வடையாமல் தடுக்கிறது, முதன்மை தொடர்பு தேய்மானம் மற்றும் அதிக வெப்பமடைவதற்கான முக்கிய காரணத்தை நேரடியாக நீக்குகிறது.

வெள்ளி-பூசப்பட்ட முதன்மை இணைப்பிகள்: அனைத்து செருகுநிரல் தொடர்புகளும் செப்பு அலாய் மூலம் புனையப்பட்டவை மற்றும் ≥6μm தடிமன் கொண்ட வெள்ளி முலாம் அடுக்குடன் முடிக்கப்படுகின்றன. வெள்ளியின் குறைந்த தொடர்பு எதிர்ப்பு மற்றும் சிறந்த ஆக்ஸிஜனேற்ற பண்புகள் இணைப்பு புள்ளிகளில் மின் இழப்பைக் கணிசமாகக் குறைக்கின்றன, முழு GCS டிரா-அவுட் வகை குறைந்த மின்னழுத்த பேனல் சுவிட்ச்கியரின் நீண்ட கால வெப்ப நிலைத்தன்மை மற்றும் ஆற்றல் செயல்திறனை மேம்படுத்துகிறது.

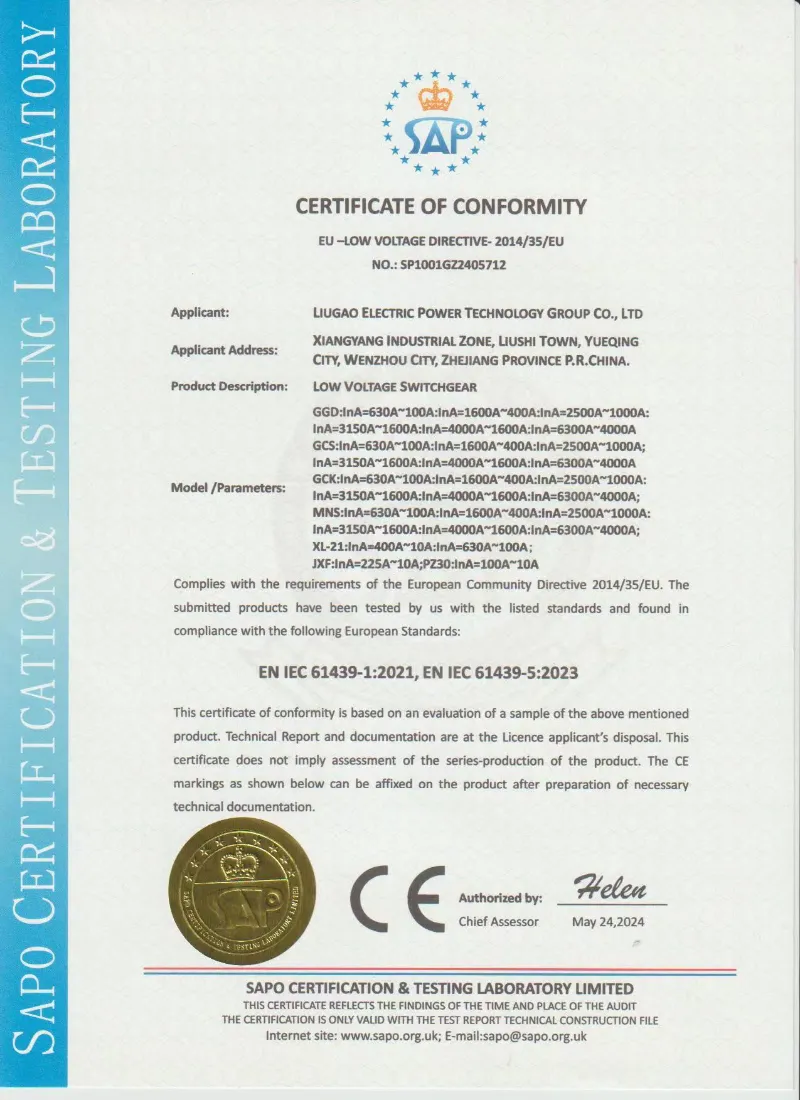

சான்றிதழ் மற்றும் தர உத்தரவாதம்

திட்ட தொழில்நுட்ப தேவைகள் மற்றும் IEC 61439-1/2 மற்றும் GB/T 7251 போன்ற குறைந்த மின்னழுத்த சுவிட்ச் கியர் தரநிலைகளின்படி லுகாவோ GCS டிரா-அவுட் வகை குறைந்த மின்னழுத்த சுவிட்ச் கியர் தயாரிக்கிறது.

• IEC 61439-1/2 அடிப்படையிலான வடிவமைப்பு மற்றும் சோதனை
• GB/T 7251 அடிப்படையிலான உற்பத்தி மற்றும் ஆய்வு
• பவர் அதிர்வெண் தாங்கும் சோதனை
• காப்பு எதிர்ப்பு சோதனை
• டிராயர் அலகுகளுக்கான இயந்திர செயல்பாட்டு சோதனை
• இன்டர்லாக் செயல்பாடு ஆய்வு
• இரண்டாம் நிலை வயரிங் மற்றும் செயல்பாட்டு செயல்பாட்டு சோதனை
• பஸ்பார் இணைப்பு முறுக்கு ஆய்வு
• ஏற்றுமதிக்கு முன் வழக்கமான சோதனை அறிக்கை
• கோரிக்கையின் பேரில் தொழிற்சாலை ஆய்வு புகைப்படங்கள் கிடைக்கும்



பேக்கேஜிங், ஷிப்பிங் & விற்பனைக்குப் பிந்தைய சேவை

பேக்கேஜிங் மற்றும் ஷிப்பிங்:

ஒவ்வொரு GCS ட்ரா-அவுட் வகை குறைந்த மின்னழுத்த பேனல் சுவிட்ச்கியர் ஈரப்பதம் மற்றும் தூசியை விரட்ட முதலில் PE படத்துடன் மூடப்பட்டிருக்கும், பின்னர் எஃகு பட்டைகளால் வலுவூட்டப்பட்ட புகைபிடிக்கப்பட்ட, கனரக மரப்பெட்டிகளில் இணைக்கப்பட்டுள்ளது. சென்சிட்டிவ் எலக்ட்ரானிக் கூறுகளுக்கு வெற்றிட-சீல் செய்யப்பட்ட பேக்கேஜிங் மற்றும் டிரான்சிட் பாதிப்பு சேதத்தைத் தடுக்க முழுமையாக இணைக்கப்பட்ட பாதுகாப்பு மூலைகளைப் பயன்படுத்துகிறோம். ஸ்டாண்டர்ட் ஷிப்பிங் 20GP/40HQ கன்டெய்னர்கள் வழியாகும், உங்கள் முதலீட்டை முழுமையாகப் பாதுகாக்க, உலகின் முன்னணி கடல்சார் காப்பீட்டாளர்களால் ஷிப்மென்ட்கள் காப்பீடு செய்யப்படுகின்றன.




விற்பனைக்குப் பிந்தைய சேவை:

லுகாவோ பவர் கோ., லிமிடெட், கமிஷன் செய்யப்பட்ட தேதியிலிருந்து (அல்லது டெலிவரி தேதியிலிருந்து 18 மாதங்கள், எது முதலில் வருகிறதோ அது) விரிவான 12 மாத உத்தரவாதத்தை வழங்குகிறது. எங்கள் சேவையில் 24/7 தொழில்நுட்ப ஹாட்லைன் ஆதரவு, ரிமோட் வீடியோ வழிகாட்டுதல் மற்றும் தேவைப்படும்போது சான்றளிக்கப்பட்ட பொறியாளர்களின் ஆன்-சைட் சேவை ஆகியவை அடங்கும். இயல்பான இயக்க நிலைமைகளின் கீழ் செயல்திறன் தோல்விகள் ஏற்பட்டால், பழுதுபார்ப்பு அல்லது மாற்று பாகங்களை நாங்கள் இலவசமாக வழங்குகிறோம்.




வாடிக்கையாளர் கேள்விகள் & பதில்கள்

கே: ஜிசிஎஸ் டிரா-அவுட் வகை குறைந்த மின்னழுத்த பேனல் சுவிட்ச்கியர் தற்போதுள்ள எனது பஸ்வே அமைப்புடன் இணக்கமாக உள்ளதா?

ப: ஆம், பொருந்தக்கூடிய தன்மை கண்டிப்பாக கடைபிடிக்கப்படுகிறது. உங்கள் அப்ஸ்ட்ரீம் டிரான்ஸ்பார்மர் மற்றும் கீழ்நிலை பஸ்வே இடைமுகங்களுடன் சரியாகச் சீரமைக்க, இந்த ஜிசிஎஸ் டிரா-அவுட் வகை லோ வோல்டேஜ் பேனல் ஸ்விட்ச்கியரின் இணைப்பு ரைசர் விளிம்புகளை உள்ளமைக்கிறோம். தொழில்நுட்ப உறுதிப்படுத்தல் கட்டத்தில் உங்கள் ஆன்-சைட் சுவிட்ச் கியர் தளவமைப்பு வரைபடங்களை வழங்கவும், இதன் மூலம் நாங்கள் இணைப்பு புள்ளிகளைத் தனிப்பயனாக்கலாம்.




கே: செயல்பாட்டின் போது டிராயர் தோல்வியுற்றால் என்ன ஆகும்? முழு பணிநிறுத்தம் இல்லாமல் நான் அதை சரிசெய்ய முடியுமா?

ப: துல்லியமாக, விரைவான சூடான-மாற்றம் அதன் முக்கிய நன்மை. குறிப்பிட்ட பெட்டியில் உள்ள சர்க்யூட் பிரேக்கரை "ஆஃப்" என்று மாற்றி, தவறான யூனிட்டைத் திரும்பப் பெற்று, ஒரே மாதிரியாக மதிப்பிடப்பட்ட ஸ்பேரில் ஸ்லைடு செய்யவும். மீதமுள்ள அந்த ஜிசிஎஸ் டிரா-அவுட் வகை குறைந்த மின்னழுத்த பேனல் சுவிட்ச்கியர் தொடர்ந்து இயங்குகிறது, சில நிமிடங்களில் சக்தியை மீட்டெடுக்கிறது.




கே: பஸ்பார் அறையில் பராமரிப்பின் போது ஆர்க் ஃபிளாஷ் சம்பவங்களை எவ்வாறு தடுப்பது?

ப: பாதுகாப்பு மிக முக்கியமானது. பிரதான மற்றும் கிளை பஸ்பார் பெட்டிகள் முழுமையாக பிரிக்கப்பட்டுள்ளன. டிரா-அவுட் யூனிட் அறைக்கும் செங்குத்து பஸ்பார் அறைக்கும் இடையில் ஆர்க்-ப்ரூஃப் தடைகளை நிறுவுகிறோம். பஸ்பார் பகுதியை அணுகும் போது, ​​அருகில் உள்ள அனைத்து செயல்பாட்டு அலகுகளும் "துண்டிக்கப்பட்ட/சோதனை" நிலையில் பாதுகாப்பாக பூட்டப்படலாம்.
