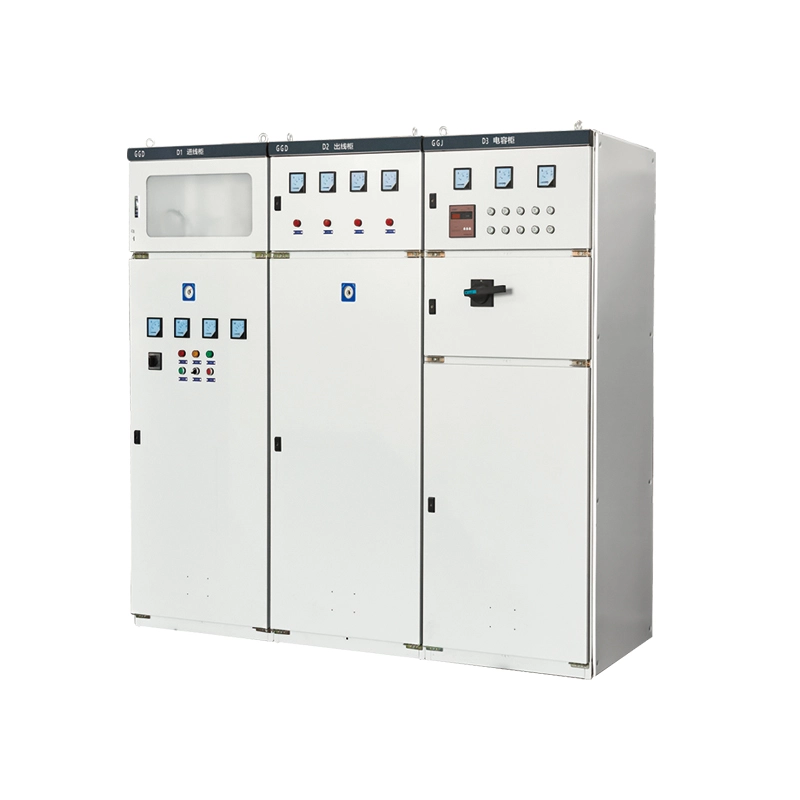

GGD மாடுலர் நிலையான வகை குறைந்த மின்னழுத்த சுவிட்ச்கியர்

வரையறை மற்றும் முக்கிய அடையாளம்

GGD மாடுலர் நிலையான வகை குறைந்த மின்னழுத்த சுவிட்ச்கியர் என்பது உட்புற, தரையில் நிற்கும், உலோகத்தால் மூடப்பட்ட சுவிட்ச்கியர் அசெம்பிளி ஆகும். இது குறிப்பாக வடிவமைக்கப்பட்டுள்ளதுகுறைந்த மின்னழுத்த ஏசி மின் விநியோகம்மூன்று கட்ட தொழில்துறை மற்றும் வணிக மின் அமைப்புகளில். மின் விநியோக படிநிலையில் ஒரு அடிப்படை தயாரிப்பாக, இது மின்மாற்றி இரண்டாம் நிலை முனையங்கள் மற்றும் இறுதி கிளை விநியோக பலகைகளுக்கு இடையில் அமர்ந்து, ஒரு நிறுவலின் முதன்மை சக்தி மையமாக செயல்படுகிறது.

தயாரிப்பு அளவுருக்கள்

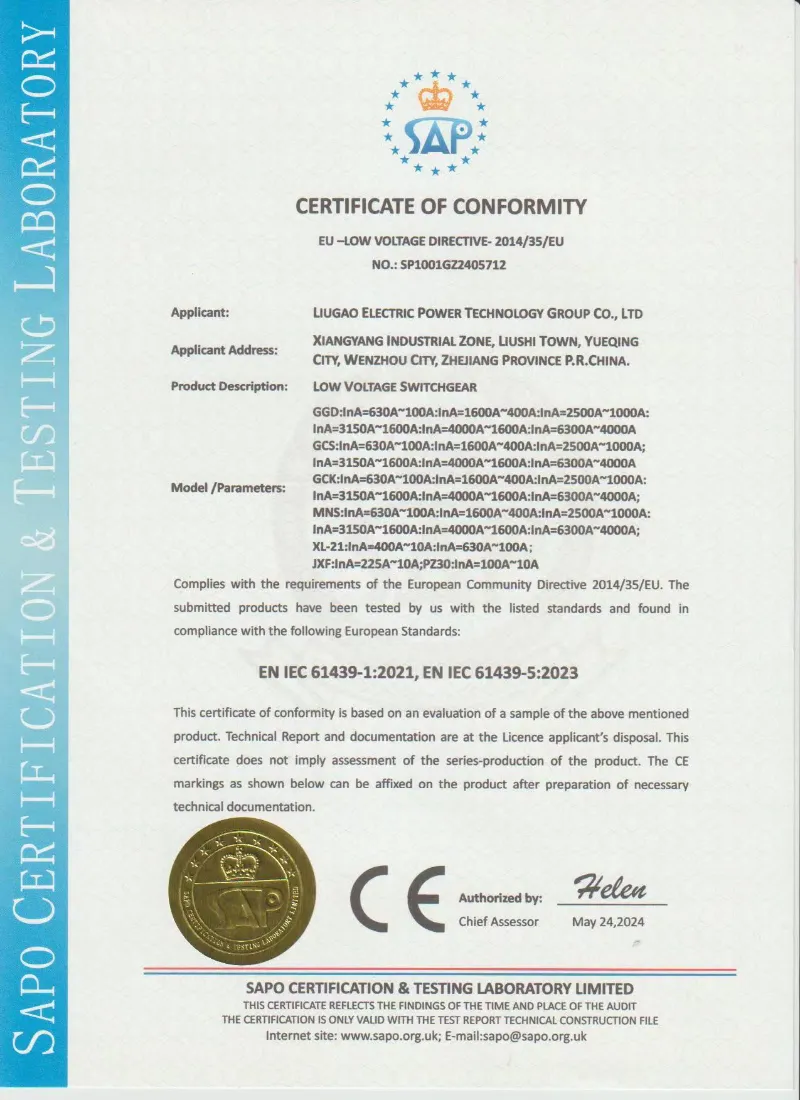

சான்றிதழ் மற்றும் தர உத்தரவாதம்

லுகாவோதிட்ட தொழில்நுட்ப தேவைகள் மற்றும் பொருந்தக்கூடிய குறைந்த மின்னழுத்த சுவிட்ச் கியர் தரநிலைகளின்படி GGD நிலையான வகை குறைந்த மின்னழுத்த சுவிட்ச் கியர் தயாரிக்கிறது. உறுதிப்படுத்தப்பட்ட தொழில்நுட்ப ஒப்பந்தத்தின்படி ஏற்றுமதிக்கு முன் வழக்கமான ஆய்வு மற்றும் சோதனை அறிக்கைகள் வழங்கப்படலாம்.

• IEC 61439-1/2 அடிப்படையிலான வடிவமைப்பு மற்றும் சோதனை
• GB/T 7251 அடிப்படையிலான உற்பத்தி மற்றும் ஆய்வு
• பவர் அதிர்வெண் தாங்கும் சோதனை
• காப்பு எதிர்ப்பு சோதனை
• வயரிங் மற்றும் செயல்பாட்டு செயல்பாடு ஆய்வு
• கட்டமைப்பின் படி வெப்பநிலை உயர்வு சரிபார்ப்பு
• ஏற்றுமதிக்கு முன் வழக்கமான சோதனை அறிக்கை
• கோரிக்கையின் பேரில் தொழிற்சாலை ஆய்வு புகைப்படங்கள் கிடைக்கும்

நிலையான நிறுவல் தத்துவம்

ஸ்லைடுகளில் செயல்பாட்டு அலகுகளை திரும்பப் பெறக்கூடிய டிரா-அவுட் வகை சுவிட்ச் கியர் போலல்லாமல், GGD நிரந்தரமாக நிலையான மவுண்டிங் கருத்தைப் பயன்படுத்துகிறது:

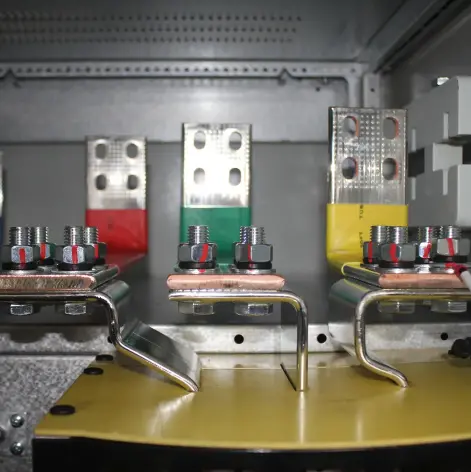

● அனைத்து முதன்மை சாதனங்களும்-ஏர் சர்க்யூட் பிரேக்கர்கள் (ஏசிபி), மோல்டட் கேஸ் சர்க்யூட் பிரேக்கர்கள் (எம்சிசிபி) மற்றும் ஐசோலேட்டிங் ஸ்விட்சுகள்-விறைப்பான மவுண்டிங் பிளேட்களில் நேரடியாகப் போல்ட் செய்யப்படுகின்றன.

● சாதனங்கள் மற்றும் பஸ்பார்களுக்கு இடையே உள்ள மின் இணைப்புகள் போல்ட் செய்யப்பட்ட செப்பு இணைப்புகள் அல்லது கேபிள் இணைப்புகளைப் பயன்படுத்தி கடின வயரிங் கொண்டவை, செருகுநிரல் தொடர்புகள் அல்ல.

● இந்த நிலையான அணுகுமுறை ஸ்லைடிங் பொறிமுறைகளுடன் தொடர்புடைய இயந்திர சிக்கலானது, செலவு மற்றும் பராமரிப்பு ஆகியவற்றை நீக்குகிறது, சுற்று நிலைகள் அரிதாகவே மாறக்கூடிய நிலையான, நீண்ட கால நிறுவல்களுக்கு இது சிறந்தது.

மாடுலர் உறை கட்டுமானம்

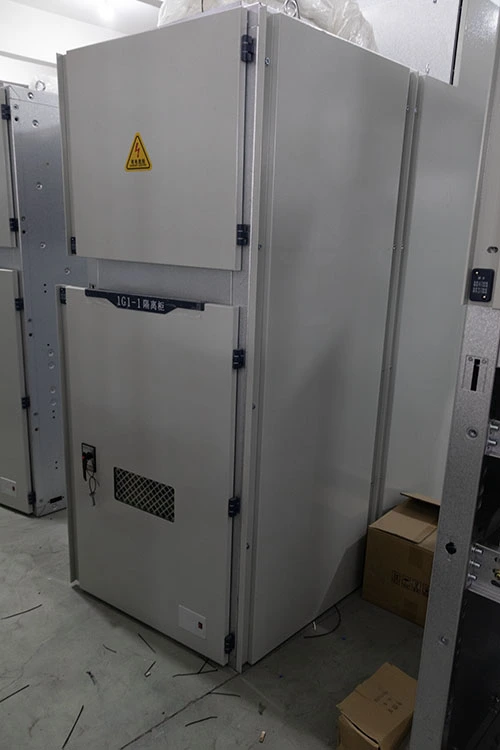

● அடைப்பு தரப்படுத்தப்பட்ட மாடுலர் க்யூபிகல்களிலிருந்து கட்டப்பட்டுள்ளது, ஒவ்வொன்றும் ஒரே உயரம் மற்றும் ஆழத்தைப் பகிர்ந்து கொள்கின்றன:

● சட்ட பரிமாணங்கள்: 2200மிமீ (எச்) × 600/800/1000/1200மிமீ (டபிள்யூ) × 600/800மிமீ (டி)

● ஒவ்வொரு க்யூபிக்கலும் ஒரு சுயாதீனமான வெல்டட் ஸ்டீல் மாட்யூலாகும், இது தொடர்ச்சியான சுவிட்ச்போர்டு வரிசையை உருவாக்குவதற்கு பக்கவாட்டாக போல்ட் செய்யப்படலாம்.

● க்யூபிகல்கள் உள்வரும் (ஃபீடர்-ரிசீவிங்), பஸ்-கப்ளர் (பஸ் இன்டர்கனெக்ஷன்) அல்லது ஃபீடர் (வெளிச்செல்லும் விநியோகம்) அலகுகள் என செயல்பாட்டு ரீதியாக வகைப்படுத்தப்படுகின்றன.

தயாரிப்பு நன்மைகள்

நன்மை 1 - கட்டமைப்பு வலிமை

வலுவூட்டப்பட்ட 8MF எஃகு சட்டமானது உறுதிப்படுத்தப்பட்ட ஷார்ட் சர்க்யூட் தாங்கும் நிலையின் கீழ் இயந்திர நிலைத்தன்மையை பராமரிக்க உதவுகிறது. மதிப்பிடப்பட்ட உச்சநிலை தாங்கும் மின்னோட்டம்: 63kA. கேபினட் சட்டமானது திட்ட-குறிப்பிட்ட குறுகிய-சுற்றுத் தேவைகளைத் தாங்கும் வகையில் வடிவமைக்கப்பட்டுள்ளது. உறுதிப்படுத்தப்பட்ட மின் வடிவமைப்பின்படி மதிப்பிடப்பட்ட உச்சநிலை தாங்கும் மின்னோட்டத்தை கட்டமைக்க முடியும்.

நன்மை 2 - மாடுலர் & வேகமான வரிசைப்படுத்தல்

தரப்படுத்தப்பட்ட உள்வரும், கப்ளர், ஃபீடர் க்யூபிகல்ஸ். அதே உயரம்/ஆழம். நிலையான அலகுகளை அருகருகே அமைப்பதன் மூலம் விரைவான திட்ட கட்டமைப்பு. தளத்தில் நிறுவல் நேரத்தையும் வடிவமைப்பின் சிக்கலையும் குறைக்கிறது.

நன்மை 3 - செலவு குறைந்த வாழ்க்கைச் சுழற்சி

நிலையான மவுண்டிங் (டிரா-அவுட் பொறிமுறைகள் இல்லை) ஆரம்ப செலவைக் குறைக்கிறது. டிராயர் ஸ்லைடுகள், செருகுநிரல் தொடர்புகள் அல்லது சிக்கலான இன்டர்லாக்குகள் இல்லை. குறைந்தபட்ச பராமரிப்பு, உரிமையின் போட்டி மொத்த செலவு.

நன்மை 4 - உகந்த வெப்ப மேலாண்மை

இயற்கையான வெப்பச்சலன குளிரூட்டல்: கீழ் லூவர்ஸ் + மேல் வென்டட் கூரை தொப்பி. புகைபோக்கி விளைவை உருவாக்குகிறது - சூடான காற்று வெளியேறுகிறது, குளிர்ந்த காற்று உள்ளே இழுக்கிறது. விசிறிகள் இல்லை, சத்தம் இல்லை, கூடுதல் பராமரிப்பு இல்லை.

நன்மை 5 - எளிமைப்படுத்தப்பட்ட பராமரிப்பு மற்றும் செயல்பாடு

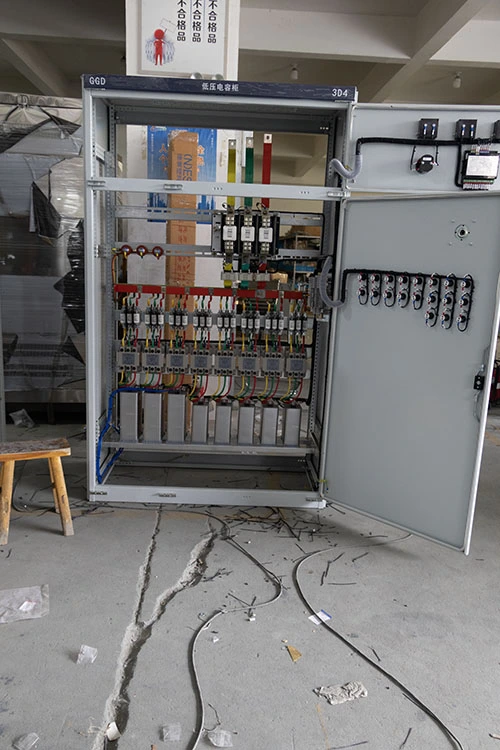

பணிச்சூழலியல் உயரத்தில் முன் கதவில் கட்டுப்பாடுகள், மீட்டர்கள், குறிகாட்டிகள். பிரேக்கர் கைப்பிடிகள் கதவைத் திறக்காமலே அணுகக்கூடியவை. பிரிக்கப்பட்ட பஸ்பார், பிரேக்கர், கேபிள் பெட்டிகளுடன் கூடிய விசாலமான உள் அமைப்பு - எளிதான காட்சி ஆய்வு.

தயாரிப்பு அம்சங்கள்

அம்சம் 1: பல அடுக்கு தூள் பூச்சு அமைப்பு

ஒவ்வொரு எஃகு பேனலும் ஒரு சீரான மின்னியல் எபோக்சி-பாலியஸ்டர் பவுடர் கோட் பெறுவதற்கு முன் ஐந்து-நிலை முன் சிகிச்சைக்கு (டிக்ரீசிங், ரைசிங், பாஸ்பேட்டிங், பாஸிவேஷன் மற்றும் உலர்த்துதல்) உட்பட்டது. இந்த பூச்சு சிறந்த ஒட்டுதல் மற்றும் ஈரப்பதம் எதிர்ப்பை வழங்குகிறது, உறுதி செய்கிறதுGGD மாடுலர் நிலையான வகை குறைந்த மின்னழுத்த சுவிட்ச்கியர்வெப்பமண்டல அல்லது அதிக ஈரப்பதம் உள்ள தொழில்துறை சூழலில் கூட அதன் தோற்றம் மற்றும் அரிப்பு பாதுகாப்பை பராமரிக்கிறது.

அம்சம் 2:வெளிப்படையான ஆர்க் தடைகள்

பிரதான பஸ்பார் மற்றும் சாதனப் பெட்டிகளுக்கு இடையில் பாலிகார்பனேட் தடைகள். பரிசோதனையின் போது ஆபரேட்டர் பாதுகாப்பிற்காக காணக்கூடிய, உடல் ரீதியாக பிரித்தலை வழங்குகிறது, அதே நேரத்தில் பஸ்பார் நிலையை காட்சி உறுதிப்படுத்தலை அனுமதிக்கிறது.

அம்சம் 3: விசாலமான கேபிள் நிறுத்த மண்டலம்

● பெரிய பவர் கேபிள் வளைக்கும் ஆரங்களுக்கு இடமளிக்கும் திறந்த சுரப்பி தட்டு கொண்ட பெரிய கீழ் கேபிள் பெட்டி. மின் இணைப்புகளில் உள்ள அழுத்தத்தைக் குறைக்க, சரிசெய்யக்கூடிய கேபிள் கவ்விகள் சேர்க்கப்பட்டுள்ளன.

அம்சம் 4:ஒருங்கிணைந்த எர்த்திங் பஸ்பார்

தொடர்ச்சியான காப்பர் எர்த் பஸ்பார் ஒரு க்யூபிகலுக்கு முன் துளையிடப்பட்ட புள்ளிகளுடன் முழு அசெம்பிளி நீளத்தை இயக்குகிறது. உள்வரும் மற்றும் வெளிச்செல்லும் சுற்றுகளுக்கு ஆன்-சைட் எர்த் பிணைப்பை எளிதாக்குகிறது, சிஸ்டம் எர்த்திங் இணக்கத்தை உறுதி செய்கிறது.

அம்சம் 5: பேட்லாக் வழங்கலுடன் வெளிப்புற கைப்பிடி

பிரதான பிரேக்கர் கைப்பிடிகள் வெளிப்புறமாக பொருத்தப்பட்டவை, முடக்கப்பட்ட நிலையில் பூட்டக்கூடியவை. பராமரிப்பின் போது பாதுகாப்பான மெக்கானிக்கல் லோட்டோவை இயக்குகிறது, தெளிவான காட்சி தனிமைப்படுத்தலை வழங்குகிறது.

அம்சம் 6: நெகிழ்வான பஸ்பார் கட்டமைப்பு

மேல்/கீழ் கேபிள் நுழைவு மற்றும் 3P4W அல்லது 3P5W விநியோகத்தை ஆதரிக்கிறது. வயரிங் பிழைகளைக் குறைக்க, நிலை பஸ்பார்கள் நிலையான வண்ணக் குறியீட்டுடன் (மஞ்சள், பச்சை, சிவப்பு, நடுநிலைக்கு நீலம்) தெளிவாகக் குறிக்கப்பட்டுள்ளன.

தயாரிப்பு பயன்பாடு

GGD மாடுலர் நிலையான வகை குறைந்த மின்னழுத்த சுவிட்ச்கியர் பல்வேறு துறைகளில் பரவலாக பயன்படுத்தப்படுகிறது, அங்கு நம்பகமான நிலையான விநியோகம் முன்னுரிமை அளிக்கப்படுகிறது:

● கட்டிட சேவைகள் & உள்கட்டமைப்பு: உயரமான குடியிருப்பு கோபுரங்களில் படிக்கட்டு விளக்கு விநியோகம், நிலத்தடி பார்க்கிங் காற்றோட்டம் மின்சாரம் மற்றும் நகராட்சி தெரு விளக்குகள் கட்டுப்பாட்டு அலமாரிகள்.

● தொழில்துறை துணை அமைப்புகள்: கம்ப்ரசர் அறை பவர் பேனல்கள், சிமெண்ட் மற்றும் மொத்த ஆலைகளில் முக்கியமான செயல்முறை மோட்டார் ஃபீடர்கள் மற்றும் தொழிற்சாலை கிடங்கு விநியோக பலகைகள்.

● நீர் & கழிவு நீர் சுத்திகரிப்பு: கச்சா நீர் உட்கொள்ளல் மற்றும் சுத்திகரிக்கப்பட்ட கழிவுநீரை வெளியேற்றுவதற்கான பம்ப் ஸ்டேஷன் மோட்டார் ஃபீடர்கள் மற்றும் இரசாயன மருந்தளவு உபகரணங்களுக்கு மின்சாரம் வழங்குதல்.

● புதுப்பிக்கத்தக்க ஆற்றல்: நிலத்தில் பொருத்தப்பட்ட சூரியப் பண்ணைகளில் ஏசி இணைப்பான் பேனல்கள் மற்றும் துணை மின் விநியோக பலகைகள்.

● வணிக வசதிகள்: ஷாப்பிங் மால்களில் காப்பு ஜெனரேட்டர் ஒத்திசைவு மற்றும் விநியோக பேனல்கள் மற்றும் பல்கலைக்கழக வளாக எரிசக்தி நிலையங்களில் HVAC குளிர்விப்பான் ஃபீடர் பேனல்கள்.

● தற்காலிக மற்றும் கட்டுமான சக்தி: தளம் தற்காலிக மின் விநியோக பெட்டிகள் மற்றும் கட்டுமான ஏற்றி மின்சாரம் வழங்கல் பேனல்கள், நிலையான கரடுமுரடான கட்டுமானம் இலகுவான பேனல் வடிவமைப்புகளை விட சிறந்த ஆயுளை வழங்குகிறது.

பேக்கேஜிங் மற்றும் ஷிப்பிங்

ஒவ்வொரு GGD குறைந்த மின்னழுத்த சுவிட்ச் கியர் அமைச்சரவையும் துரு எதிர்ப்பு படம், நுரை திணிப்பு மற்றும் ஒட்டு பலகை ஏற்றுமதி பேக்கேஜிங் மூலம் பாதுகாக்கப்படுகிறது. ஷிப்பிங் தேவைகளுக்கு ஏற்ப ஃபோர்க்லிஃப்ட் கையாளுதலுக்காக அமைச்சரவை தளத்தை வடிவமைக்க முடியும்.

பேக்கேஜிங்: நீட்டிக்கப்பட்ட படம், ஈரப்பதம்-ஆதார பாதுகாப்பு மற்றும் ஒட்டு பலகை ஏற்றுமதி வழக்கு

கப்பல் போக்குவரத்து: FOB Ningbo, CIF முக்கிய துறைமுகங்கள் அல்லது EXW கிடைக்கிறது

கேபினட் நிர்ணயம்: ஏற்றுமதிக்கு முன் வலுவூட்டப்பட்ட உள் கூறுகள்

ஆவணங்கள்: பேக்கிங் பட்டியல், வயரிங் வரைபடம் மற்றும் சோதனை அறிக்கை சேர்க்கப்பட்டுள்ளது

விற்பனைக்குப் பிந்தைய சேவை

நிறுவல் மற்றும் ஆணையிடுவதற்கான தொழில்நுட்ப ஆதரவு

வயரிங் வரைபடம் மற்றும் தளவமைப்பு வரைதல் ஆதரவு

பிரேக்கர்கள், மீட்டர்கள் மற்றும் கட்டுப்பாட்டு கூறுகளுக்கான உதிரி பாகங்கள் வழிகாட்டுதல்

உறுதிப்படுத்தப்பட்ட ஆர்டர் ஒப்பந்தத்தின்படி உத்தரவாத விதிமுறைகள்

அடிக்கடி கேட்கப்படும் கேள்விகள்

Q1: GGD நிலையான சுவிட்ச் கியர் மற்றும் GCS/MNS டிரா-அவுட் சுவிட்ச் கியர் இடையே என்ன வித்தியாசம்?

GGD நிலையான-மவுண்டட் பிரேக்கர்கள் மற்றும் கடின கம்பி இணைப்புகளைப் பயன்படுத்துகிறது, அதே நேரத்தில் GCS அல்லது MNS திரும்பப் பெறக்கூடிய டிராயர் அலகுகளைப் பயன்படுத்துகிறது. GGD நிலையான விநியோக அமைப்புகளுக்கு மிகவும் செலவு குறைந்ததாகும், அங்கு சுற்றுகளுக்கு அடிக்கடி மாற்றீடு தேவையில்லை.

Q2: GGD அமைச்சரவையை எனது ஒற்றை வரி வரைபடத்தின்படி தனிப்பயனாக்க முடியுமா?

ஆம். லுகாவோ உங்கள் மின் வரைபடம் மற்றும் கூறு பிராண்ட் தேவைகளுக்கு ஏற்ப உள்வரும், ஃபீடர், பஸ்-கப்ளர், மீட்டரிங் மற்றும் மின்தேக்கி இழப்பீட்டு பெட்டிகளை உள்ளமைக்க முடியும்.

Q3: என்ன கூறு பிராண்டுகளைப் பயன்படுத்தலாம்?

பட்ஜெட் மற்றும் தொழில்நுட்ப தேவைகளைப் பொறுத்து, ABB, Schneider, Siemens, CHINT, Delixi அல்லது பிற திட்ட-குறிப்பிட்ட பிராண்டுகள் ஆகியவை பொதுவான விருப்பங்களில் அடங்கும்.

Q4: ஏற்றுமதிக்கு முன் என்ன ஆவணங்கள் வழங்கப்படுகின்றன?

உறுதிப்படுத்தப்பட்ட ஆர்டரின்படி ஏற்றுமதிக்கு முன் தளவமைப்பு வரைபடங்கள், வயரிங் வரைபடங்கள், வழக்கமான சோதனை அறிக்கைகள், பேக்கிங் பட்டியல்கள் மற்றும் தயாரிப்பு புகைப்படங்களை நாங்கள் வழங்க முடியும்.
