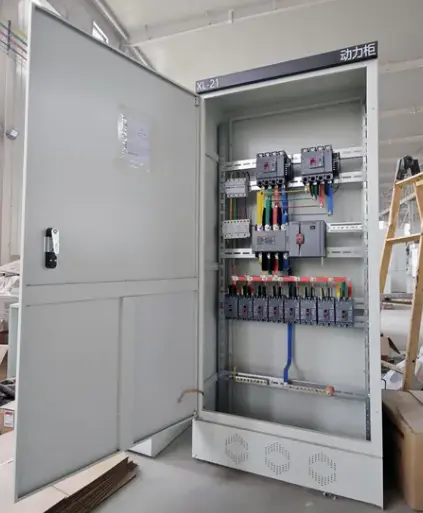

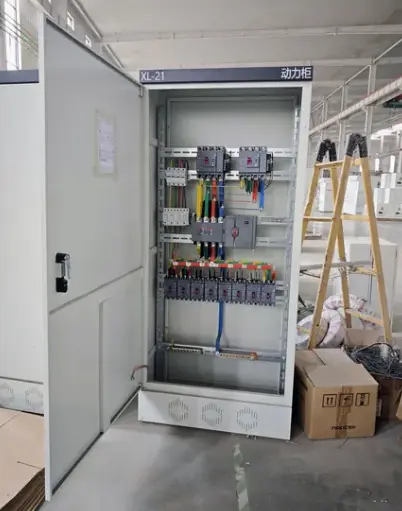

XL-21 நிலையான பவர் டிஸ்ட்ரிபியூஷன் பாக்ஸ் ஸ்விட்ச்கியர்

XL-21 ஃபிக்ஸட் பவர் டிஸ்ட்ரிபியூஷன் பாக்ஸ் ஸ்விட்ச்கியர் என்பது சுவரில் பொருத்தப்பட்ட அல்லது தரையில் நிற்கும் குறைந்த மின்னழுத்த மின் விநியோக அமைச்சரவை ஆகும், இது பொதுவாக 630A வரை மதிப்பிடப்படுகிறது. இது ஒரு நிலையான வகை உள் மவுண்டிங் கட்டமைப்பைக் கொண்டுள்ளது - அதாவது அனைத்து சர்க்யூட் பிரேக்கர்கள், கான்டாக்டர்கள், மீட்டர்கள் மற்றும் டெர்மினல்கள் திரும்பப் பெறுவதற்குப் பதிலாக, உள் தண்டவாளங்கள் அல்லது மவுண்டிங் பிளேட்களில் நிரந்தரமாக பொருத்தப்படும்.

இந்த தயாரிப்பு என்ன செய்கிறது?

● ஒரு முக்கிய உள்வரும் மூலத்திலிருந்து பல வெளிச்செல்லும் கிளைச் சுற்றுகளுக்கு மின்சாரத்தைப் பெற்று விநியோகம் செய்கிறது

● மோல்டட் கேஸ் சர்க்யூட் பிரேக்கர்ஸ் (எம்சிசிபி) அல்லது மினியேச்சர் சர்க்யூட் பிரேக்கர்ஸ் (எம்சிபி) பயன்படுத்தி கீழ்நிலை உபகரணங்களுக்கு ஓவர் கரண்ட் மற்றும் ஷார்ட் சர்க்யூட் பாதுகாப்பை வழங்குகிறது.

● புஷ் பொத்தான்கள் அல்லது கதவில் பொருத்தப்பட்டிருக்கும் தேர்வி சுவிட்சுகள் வழியாக மோட்டார்கள், லைட்டிங் சர்க்யூட்கள் மற்றும் பிற சுமைகளின் உள்ளூர் கட்டுப்பாட்டை செயல்படுத்துகிறது

● அம்மீட்டர்கள், வோல்ட்மீட்டர்கள் மற்றும் டிஜிட்டல் பவர் மீட்டர்கள் போன்ற வீடுகளின் அளவீடு மற்றும் கண்காணிப்பு சாதனங்கள்

● பிரதான உள்வரும் சுவிட்ச் அல்லது சர்க்யூட் பிரேக்கரைப் பயன்படுத்தி பாதுகாப்பான பராமரிப்புக்காக சுற்றுகளை தனிமைப்படுத்துகிறது

தொழில்நுட்ப அளவுருக்கள்

தரநிலைகள் மற்றும் சான்றிதழ்கள்

XL-21 ஃபிக்ஸட் பவர் டிஸ்ட்ரிபியூஷன் பாக்ஸ் ஸ்விட்ச்கியர் ஐஇசி 61439, ஜிபி/டி 7251 மற்றும் திட்ட-குறிப்பிட்ட தொழில்நுட்ப தேவைகளுக்கு ஏற்ப தயாரிக்கப்படலாம். லுகாவோ பவர் ஏற்றுமதிக்கு முன் தொழிற்சாலை வழக்கமான சோதனைகளை ஆதரிக்கிறது, இதில் காப்பு எதிர்ப்பு சோதனை, மின்-அதிர்வெண் தாங்கும் மின்னழுத்த சோதனை, வயரிங் ஆய்வு, இயந்திர இயக்க சோதனை மற்றும் காட்சி ஆய்வு ஆகியவை அடங்கும்.

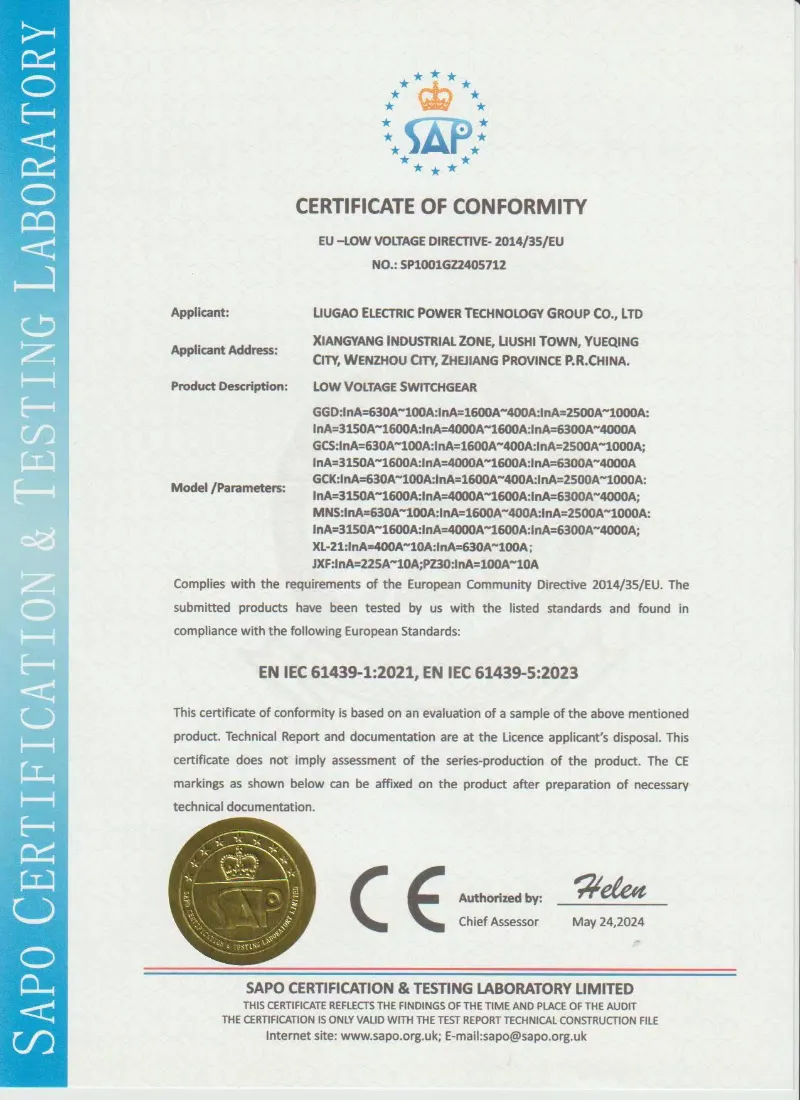

• IEC 61439 குறைந்த மின்னழுத்த சுவிட்ச் கியர் மற்றும் கண்ட்ரோல் கியர் அசெம்பிளிகள்
• ISO தொழிற்சாலை தர மேலாண்மை அமைப்பு
• டெலிவரிக்கு முன் வழக்கமான சோதனை அறிக்கை கிடைக்கும்
• கோரிக்கையின் பேரில் மூன்றாம் தரப்பு ஆய்வு ஆதரிக்கப்படுகிறது
• OEM மற்றும் திட்ட-குறிப்பிட்ட தனிப்பயனாக்கம் கிடைக்கிறது

பெரிய திரும்பப் பெறக்கூடியது போலல்லாமல்சுவிட்ச் கியர், XL-21 சுற்று மாற்றங்கள் அரிதாக இருக்கும் பயன்பாடுகளுக்காக வடிவமைக்கப்பட்டுள்ளது மற்றும் மட்டு நெகிழ்வுத்தன்மையை விட எளிமை மதிப்பிடப்படுகிறது. அதன் நிலையான வடிவமைப்பு குறைந்த ஆரம்ப செலவு, சிறிய தடம் மற்றும் எளிதான நிறுவலை வழங்குகிறது. சாராம்சத்தில், XL-21 விநியோக கேபினட் என்பது சிறிய மற்றும் நடுத்தர மின் விநியோகத்தின் வேலைக் குதிரையாகும் - நம்பகமான, சிக்கலற்ற மற்றும் சிக்கனமானது.

தயாரிப்பு நன்மைகள்

XL-21 ஃபிக்ஸட் பவர் டிஸ்ட்ரிபியூஷன் பாக்ஸ் ஸ்விட்ச்கியர் பல கட்டாய நன்மைகளை வழங்குகிறது, இது நிலையான விநியோக பயன்பாடுகளுக்கு விருப்பமான தேர்வாக அமைகிறது.

தயாரிப்பு அம்சங்கள்

குறைந்த மின்னழுத்த மின் பகிர்மானக் குழு, போட்டியிடும் நிலையான விநியோகப் பெட்டிகளிலிருந்து வேறுபடுத்தும் பின்வரும் தனித்துவமான அம்சங்களை உள்ளடக்கியது.

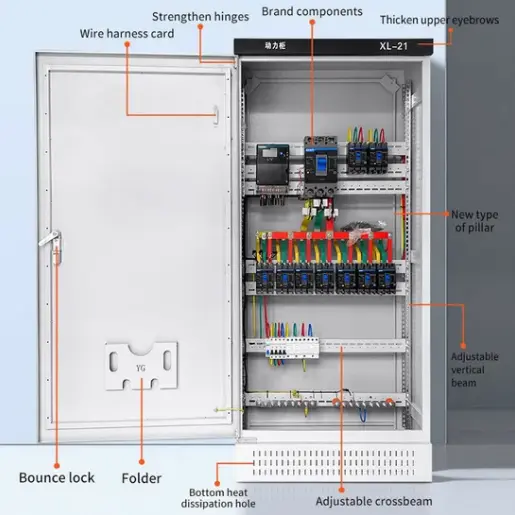

இரட்டை பூச்சு கொண்ட வெல்டட் சட்டகம்: பிரதான சட்டமானது 1.5 மிமீ முதல் 2.0 மிமீ வரை குளிர்-உருட்டப்பட்ட எஃகு மூலம் அனைத்து மூட்டுகளிலும் தொடர்ச்சியான CO₂ கவசம் கொண்ட ஆர்க் வெல்டிங்குடன் கட்டப்பட்டுள்ளது. வெல்டிங்கிற்குப் பிறகு, முழு அடைப்பும் RAL 7035 இல் டிக்ரீசிங், பாஸ்பேட்டிங் மற்றும் மின்னியல் தூள் பூச்சு (குறைந்தபட்சம் 70μm) ஆகியவற்றிற்கு உட்படுகிறது. இந்த இரட்டை அடுக்கு பாதுகாப்பு அரிக்கும் சூழல்களில் riveted அல்லது போல்ட்-அசெம்பிள் செய்யப்பட்ட பெட்டிகளை கணிசமாக மிஞ்சும்.

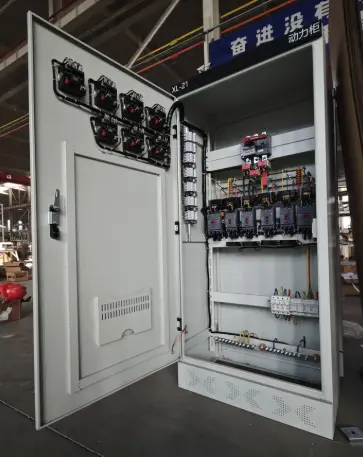

130° திறப்புடன் கூடிய கீல் கதவு: முன் கதவில் ஹெவி-டூட்டி ஸ்டெயின்லெஸ் ஸ்டீல் கீல்கள் பொருத்தப்பட்டுள்ளது, இது 130° திறப்பை அனுமதிக்கும், மேலும் மூன்று-புள்ளி பூட்டுதல் பொறிமுறையுடன் (மேல், நடுத்தர, கீழ்) DIN நிலையான கைப்பிடியுடன் உள்ளது. கதவைத் திறக்காமல் மீட்டர் ரீடிங் செய்ய ஒரு வெளிப்படையான கருவி சாளரம் வழங்கப்படுகிறது.

நீக்கக்கூடிய பக்க மற்றும் பின்புற பேனல்கள்: இரண்டு பக்க பேனல்கள் மற்றும் பின்புற பேனல்கள் நிலையான ஹெக்ஸ் விசையைப் பயன்படுத்தி நீக்கக்கூடியவை. இது நிறுவல் அல்லது பராமரிப்பின் போது உள் கூறுகளுக்கு 360° அணுகலை அனுமதிக்கிறது - குறைந்த விலை விநியோக பெட்டிகளில் இந்த அம்சம் அரிதாகவே காணப்படுகிறது.

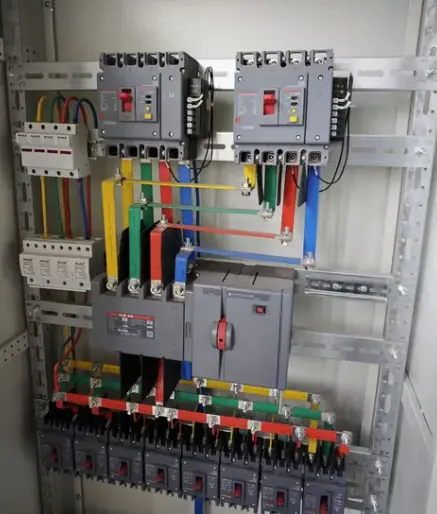

யுனிவர்சல் மவுண்டிங் ரெயில்கள்: உட்புறமாக, கேபினட்டில் துளையிடப்பட்ட மவுண்டிங் பிளேட்கள் (திருகு பொருத்தப்பட்ட சாதனங்களுக்கு) மற்றும் டாப்-ஹாட் டிஐஎன் ரெயில்கள் (ஸ்னாப்-ஆன் சாதனங்களுக்கு) ஆகிய இரண்டும் பொருத்தப்பட்டுள்ளன. இந்த இரட்டை அமைப்பு வடிவமைப்பு MCCB, MCB, தொடர்பாளர் அல்லது டெர்மினல் பிளாக்கின் எந்தவொரு பிராண்டிற்கும் இடமளிக்கிறது.

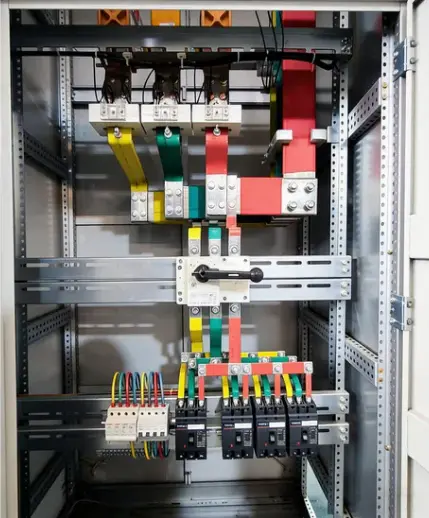

ஒருங்கிணைந்த நியூட்ரல் மற்றும் எர்த் பஸ்பார்கள்: தொழிற்சாலையில் நிறுவப்பட்ட காப்பர் நியூட்ரல் பார் (முழு திறன்) மற்றும் எர்த் பார் (அரை கொள்ளளவு) ஆகியவை அடைப்பின் முழு உயரத்தையும், ஒவ்வொரு 50 மிமீக்கும் முன் துளையிடப்பட்ட இணைப்பு புள்ளிகளுடன் இயங்கும். தளத்தில் தனி பஸ்பார்களை சேர்க்க தேவையில்லை.

கேபிள் மேலாண்மை அமைப்பு: இடது மற்றும் வலது பக்கங்களில் செங்குத்து கேபிள் தொட்டிகள், ஒவ்வொன்றும் நீக்கக்கூடிய கவர்கள். மேல், கீழ் மற்றும் இரு பக்க சுவர்களிலும் கேபிள் நுழைவு/வெளியேறும் நாக் அவுட்கள் வழங்கப்பட்டுள்ளன. ஒரு தனி கட்டுப்பாட்டு வயரிங் குழாய் மின் கேபிள்களில் இருந்து குறைந்த மின்னழுத்த வயரிங் பிரிக்கிறது.

கதவு இண்டர்லாக் உடன் உள்வரும் தனிமைப்படுத்தும் சுவிட்ச்: பிரதான உள்வரும் சுவிட்ச் கைப்பிடி இயந்திரத்தனமாக முன் கதவுடன் இணைக்கப்பட்டுள்ளது — பிரதான சுவிட்ச் ஆஃப் நிலையில் இருக்கும் வரை கதவைத் திறக்க முடியாது. இந்த பாதுகாப்பு அம்சம் நேரடி பாகங்களுடன் தற்செயலான தொடர்பைத் தடுக்கிறது.

சில்க்-ஸ்கிரீன் சர்க்யூட் லேபிளிங்: ஒவ்வொரு சர்க்யூட் நிலையும் உடைகள்-எதிர்ப்பு பட்டு-திரை அச்சிடலைப் பயன்படுத்தி உள் மவுண்டிங் பிளேட்டில் தெளிவாக லேபிளிடப்பட்டுள்ளது. பிசின் ஸ்டிக்கர்களைப் போல லேபிள்கள் மங்காது அல்லது உரிக்கப்படாது.

தயாரிப்பு பயன்பாடு

XL-21 ஃபிக்ஸட் பவர் டிஸ்ட்ரிபியூஷன் பாக்ஸ் சுவிட்ச்கியர் பின்வரும் துறைகளில் பரவலாகப் பயன்படுத்தப்படுகிறது:

● தொழில்துறை ஆலைகள் - இயந்திர கடைகள், அசெம்பிளி லைன்கள், பொருள் கையாளும் உபகரணங்கள், வெல்டிங் நிலையங்கள் (பொதுவாக 100A–630A ஃபீடர்கள்)

● வணிக கட்டிடங்கள் - வணிக வளாகங்கள், அலுவலக தளங்கள், சில்லறை கடைகள், உணவகங்கள் (விளக்கு மற்றும் பொது மின் விநியோகம்)

● குடியிருப்பு வளாகங்கள் - அடுக்குமாடி கட்டிடத்தின் தளம் விநியோகம், சமூக வசதிகள், வாகன நிறுத்துமிடம் விளக்குகள்

● உள்கட்டமைப்பு - சுரங்கப்பாதை விளக்குகள், சுங்கச்சாவடி மின்சாரம், தெரு விளக்கு கட்டுப்பாட்டு அலமாரிகள்

● HVAC அமைப்புகள் - குளிரூட்டும் ஆலைகள், காற்று கையாளும் அலகுகள், பம்ப் அறைகளுக்கான முக்கிய விநியோகம்

● தற்காலிக தள சக்தி - கட்டுமான டிரெய்லர்கள், நிகழ்வு மின் விநியோகம், திரைப்பட தயாரிப்பு தொகுப்புகள்

இந்தக் காட்சிகள் அனைத்திலும், மின் விநியோக கேபினட் செலவு, நம்பகத்தன்மை மற்றும் மிகவும் சிக்கலான சுவிட்ச் கியர் பொருத்த முடியாத பராமரிப்பின் எளிமை ஆகியவற்றை வழங்குகிறது.

அடிக்கடி கேட்கப்படும் கேள்விகள்

XL-21 சுவிட்ச் கியரின் மதிப்பிடப்பட்ட தற்போதைய வரம்பு என்ன?

XL-21 நிலையான மின் விநியோக பெட்டியை வழக்கமாக 100A முதல் 630A வரை திட்ட சுமை மற்றும் சுற்று வடிவமைப்பின் படி கட்டமைக்க முடியும்.

உள் கூறு அமைப்பை Lugao தனிப்பயனாக்க முடியுமா?

ஆம். MCCBகள், MCBகள், தொடர்பாளர்கள், மீட்டர்கள், டெர்மினல்கள், பஸ்பார்கள் மற்றும் கேபிள் நுழைவு நிலைகளின் தளவமைப்பை உங்கள் ஒற்றை வரி வரைபடத்தின்படி நாங்கள் தனிப்பயனாக்கலாம்.

மேற்கோளுக்கு நான் என்ன தகவலை வழங்க வேண்டும்?

மதிப்பிடப்பட்ட மின்னழுத்தம், மதிப்பிடப்பட்ட மின்னோட்டம், உள்வரும் மற்றும் வெளிச்செல்லும் சுற்றுகளின் எண்ணிக்கை, பிரேக்கர் விவரக்குறிப்புகள், பாதுகாப்பு தரம், நிறுவல் வகை, அளவு மற்றும் இலக்கு போர்ட் ஆகியவற்றை வழங்கவும்.

உற்பத்திக்கு முன் வயரிங் வரைபடங்களை வழங்க முடியுமா?

ஆம். Lugao வாடிக்கையாளர் ஒப்புதலுக்காக உற்பத்திக்கு முன் தளவமைப்பு வரைபடங்கள், வயரிங் வரைபடங்கள் மற்றும் தொழில்நுட்ப உறுதிப்படுத்தல் ஆவணங்களை வழங்க முடியும்.

XL-21 அமைச்சரவை வெளிப்புற பயன்பாட்டிற்கு ஏற்றதா?

நிலையான XL-21 பெட்டிகள் முக்கியமாக உட்புறத்தில் பயன்படுத்தப்படுகின்றன. வெளிப்புற பயன்பாடுகளுக்கு, அதிக ஐபி பாதுகாப்பு, மழை எதிர்ப்பு அமைப்பு மற்றும் அரிப்பு எதிர்ப்பு பூச்சு ஆகியவற்றை நாங்கள் தனிப்பயனாக்கலாம்.

பேக்கேஜிங், ஷிப்பிங், விற்பனைக்குப் பின் & அடிக்கடி கேட்கப்படும் கேள்விகள்

பேக்கேஜிங் & ஷிப்பிங்

தனிப்பட்ட பேக்கேஜிங்:ஒவ்வொரு அமைச்சரவையும் VCI எதிர்ப்பு துரு காகிதத்தில் மூடப்பட்டிருக்கும், பின்னர் குமிழி மடக்கு, பின்னர் நீட்டிக்கப்பட்ட படம், மற்றும் இறுதியாக எஃகு விளிம்பு பாதுகாப்பாளர்களுடன் ஒரு 10mm ஒட்டு பலகையில் வைக்கப்படும்.

கப்பல் விதிமுறைகள்:FOB Ningbo, CIF முக்கிய துறைமுகங்கள் அல்லது முன்னாள் பணிகள்.

முன்னணி நேரம்:நிலையான கட்டமைப்புகளுக்கு 15 வேலை நாட்கள் (10 அலகுகள் வரை).

விற்பனைக்குப் பிந்தைய சேவை - 1 ஆண்டு உத்தரவாதம்

●உத்தரவாத காலம்:ஆணையிடப்பட்டதிலிருந்து 12 மாதங்கள் அல்லது ஏற்றுமதியிலிருந்து 18 மாதங்கள், எது முதலில் வருகிறதோ அதுவாகும்.

●கவரேஜ்:பிரேம் வெல்ட் விரிசல், பூச்சு செயலிழப்பு (சிராய்ப்பு இல்லாதது), தவறான கதவு இன்டர்லாக் மற்றும் வயரிங் பிழைகள் உள்ளிட்ட உற்பத்தி குறைபாடுகள்.

● விலக்குகள்:முறையற்ற நிறுவலின் சேதம், மதிப்பிடப்பட்ட மின்னோட்டத்திற்கு அப்பால் அதிக சுமை, உடல் தாக்கம், குறிப்பிடப்படாத இரசாயனங்கள் அரிப்பு, அல்லது வலுக்கட்டாயமாக மஜூர்.
