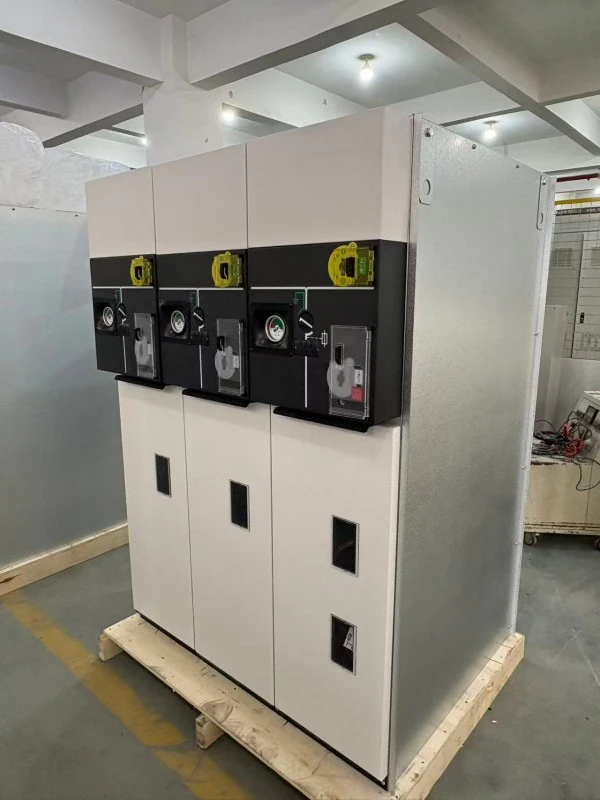

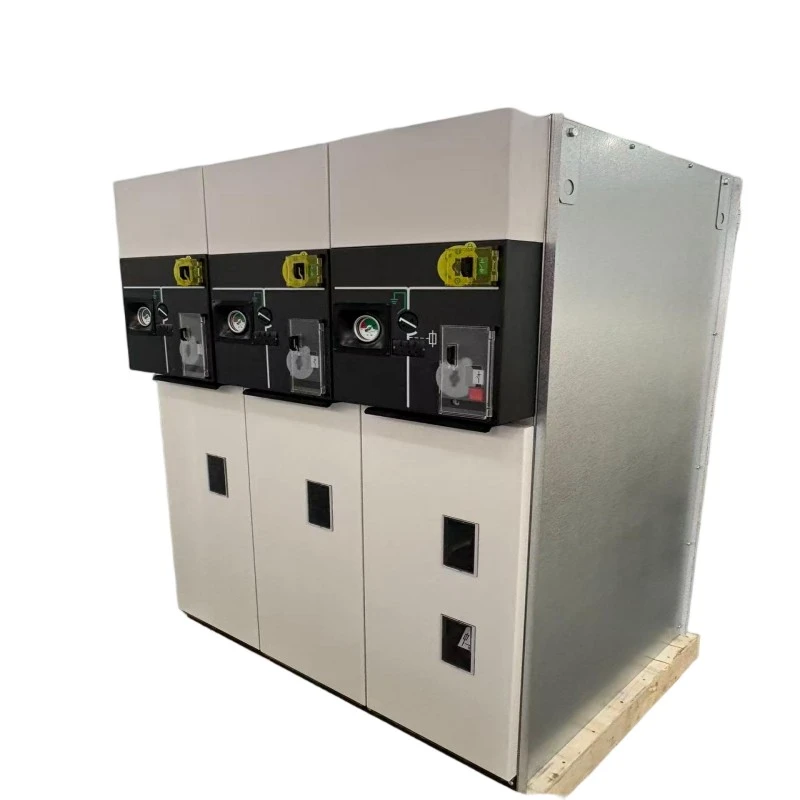

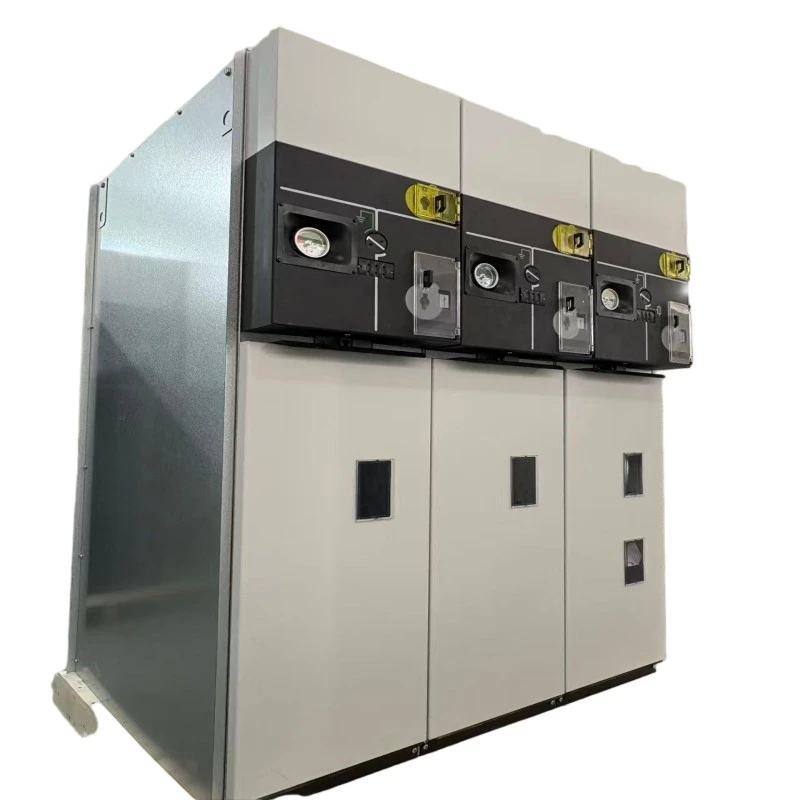

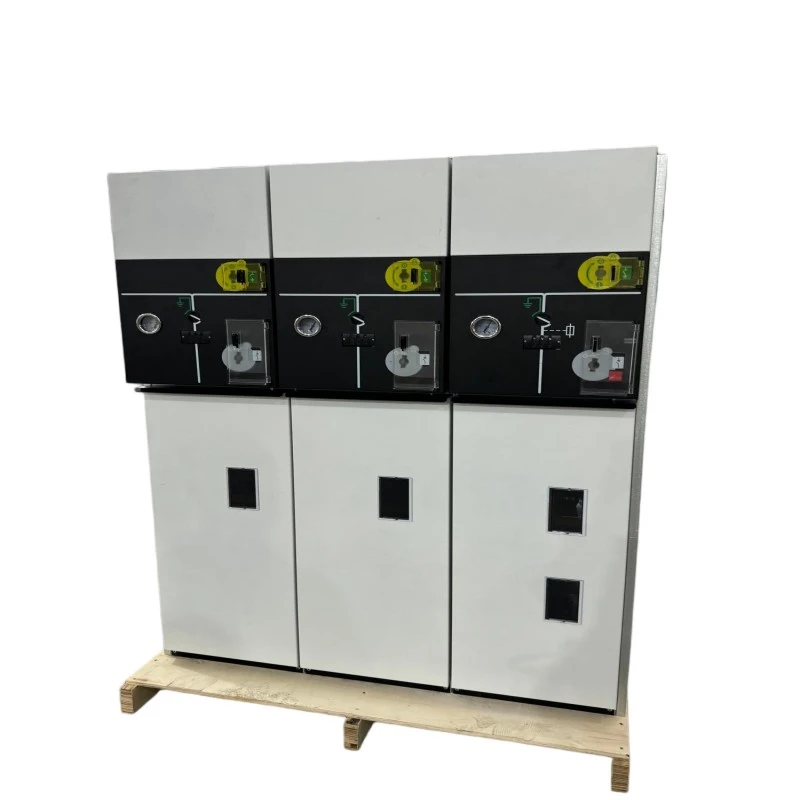

HXGN ஏர்-இன்சுலேடட் சீல் செய்யப்பட்ட ரிங் மெயின் யூனிட்

"H" — பெட்டி வகை உறை,

"எக்ஸ்" - ரிங் நெட்வொர்க்,

"ஜி" - காற்று-இன்சுலேட்டட்,

"N" - உட்புறம்

HXGN ஏர்-இன்சுலேடட் சீல்டு ரிங் மெயின் யூனிட் 6kV–24kV ரிங் மெயின் மற்றும் ரேடியல் விநியோக அமைப்புகளுக்காக வடிவமைக்கப்பட்ட உலோக-அடைக்கப்பட்ட சுவிட்ச் கியர். போலல்லாமல்SF6-இன்சுலேட்டட்RMUகள், இந்த அலகு காற்றை முக்கிய மின்கடத்தா ஊடகமாகப் பயன்படுத்துகிறது, அனைத்து நேரடி பாகங்களும் சீல் செய்யப்பட்ட, தூசி-பாதுகாக்கப்பட்ட உலோக அலமாரியில் இணைக்கப்பட்டுள்ளன.

அது என்ன செய்கிறது?

1. இரண்டாம் நிலை விநியோகத்தில் பவர் லூப்களை இணைத்து தனிமைப்படுத்துகிறது

2. லோட்-பிரேக் சுவிட்சுகள் மற்றும் உருகி சேர்க்கைகள் மூலம் விநியோக மின்மாற்றிகளைப் பாதுகாக்கிறது

3. பாதுகாப்பான பராமரிப்பிற்காக தெரியும் தனிமை இடைவெளிகளை வழங்குகிறது

4. எரிவாயு-இன்சுலேட்டட் சுவிட்ச் கியர் ஒரு பொருளாதார மாற்றாக செயல்படுகிறது

HXGN ஏர்-இன்சுலேட்டட் சீல் செய்யப்பட்ட ரிங் மெயின் யூனிட் பயன்பாடுகளில் பரவலாகப் பயன்படுத்தப்படுகிறதுSF6 வாயுதடைசெய்யப்பட்டுள்ளது, அடிக்கடி தெரியும் துண்டிப்பு தேவைப்படும் இடங்களில், அல்லது பட்ஜெட் கட்டுப்பாடுகள் பாதுகாப்பில் சமரசம் செய்யாமல் நிரூபிக்கப்பட்ட, எளிமையான தொழில்நுட்பத்தை ஆதரிக்கின்றன.

தயாரிப்பு விளக்கம்

எங்களின் HXGN ஏர்-இன்சுலேடட் சீல்டு ரிங் மெயின் யூனிட் என்பது அடுத்த தலைமுறை காற்று-இன்சுலேட்டட் ரிங் மெயின் யூனிட் ஆகும், இது துணை மின்நிலையங்கள், தொழில்துறை ஆலைகள், வணிக கட்டிடங்கள் மற்றும் கிராமப்புற மின் விநியோக நெட்வொர்க்குகளில் உட்புற நிறுவலுக்கு வடிவமைக்கப்பட்டுள்ளது. மதிப்பிடப்பட்ட மின்னழுத்தம் 6kV முதல் 24kV வரை இருக்கும், பிரதான பஸ்பார்களுக்கு 630A மற்றும் உருகி-பாதுகாக்கப்பட்ட மின்மாற்றி சுற்றுகளுக்கு 125A என மதிப்பிடப்பட்ட மின்னோட்டத்துடன்.

முக்கிய தொழில்நுட்ப அம்சங்கள்:

1. உகந்த கட்ட இடைவெளி மற்றும் காப்பிடப்பட்ட தடைகள் கொண்ட காற்று காப்பு

2. சீல் செய்யப்பட்ட உறை வடிவமைப்பு (IP3X அல்லது IP4X) தூசி மற்றும் கொறித்துண்ணிகள் நுழைவதைத் தடுக்கிறது

3. காணக்கூடிய இடைவெளியுடன் மூன்று-நிலை சுமை-பிரேக் சுவிட்ச் (மூடிய / திறந்த / பூமி).

4. மின்மாற்றிகளுக்கான ஒருங்கிணைந்த மின்னோட்டத்தை கட்டுப்படுத்தும் உருகி பாதுகாப்பு (125A வரை)

5. ஃபீடர் பாதுகாப்பிற்கான விருப்ப வெற்றிட சர்க்யூட் பிரேக்கர் தொகுதி

6. தவறான செயல்பாடுகளைத் தடுக்கும் மெக்கானிக்கல் இன்டர்லாக்ஸ்

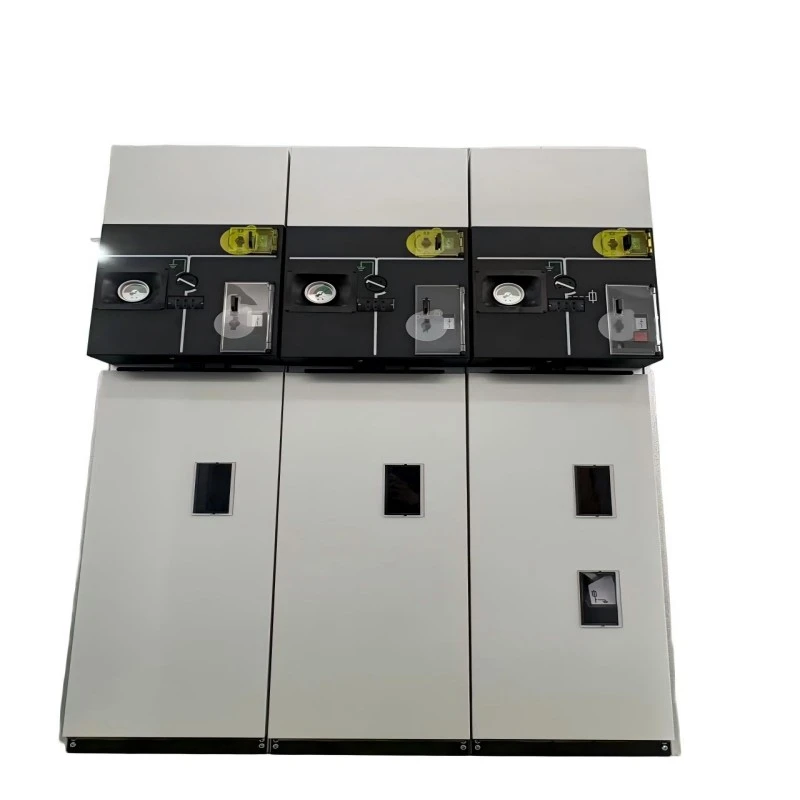

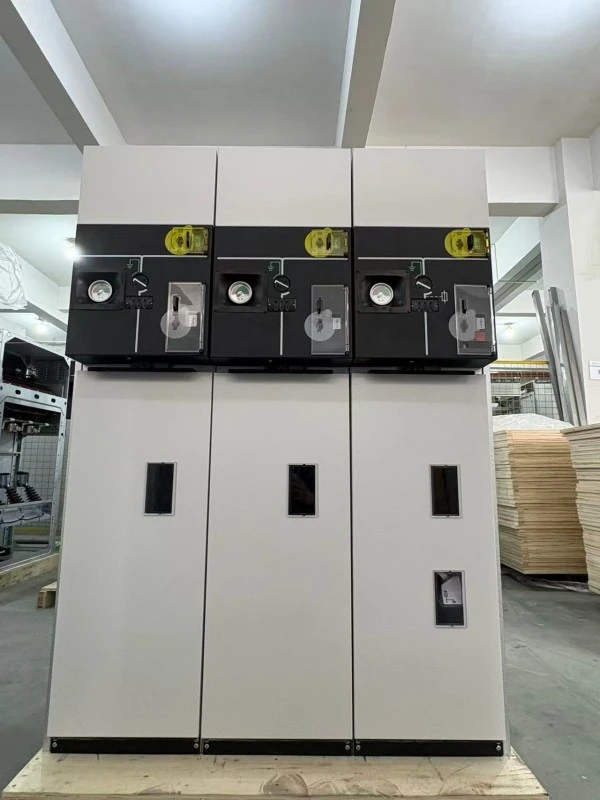

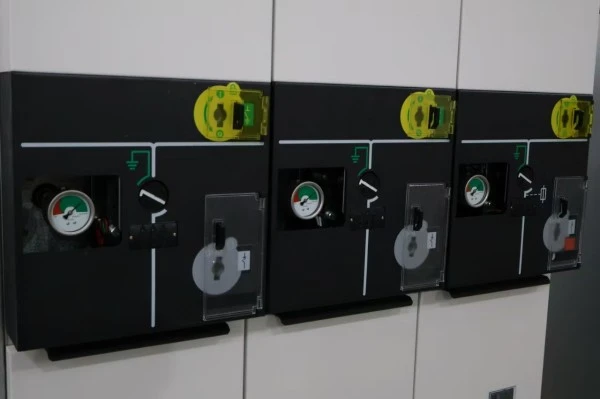

7. முன் குழு தெளிவான நிலைக் குறிப்புடன் பஸ்ஸைப் பிரதிபலிக்கிறது

HXGN ஏர்-இன்சுலேட்டட் சீல்டு ரிங் மெயின் யூனிட் ஒரு வெளிப்படையான, எளிதில் ஆய்வு செய்யக்கூடிய வடிவமைப்பை வழங்குகிறது--- ஆபரேட்டர்கள் லோட் ஸ்விட்சின் திறந்த நிலையை பார்வைக்கு உறுதிப்படுத்த முடியும், இது பராமரிப்பு மற்றும் லாக்அவுட்/டேக்அவுட் நடைமுறைகளின் போது மிகவும் மதிப்புமிக்க அம்சமாகும். நிறுவல் அல்லது நீக்குவதற்கு சிறப்பு எரிவாயு கையாளுதல் உபகரணங்கள் தேவையில்லை.

தயாரிப்பு அளவுரு (குறிப்பு)

தயாரிப்பு அம்சம் மற்றும் பயன்பாடு

முக்கிய அம்சங்கள்

● SF6-இலவசம் மற்றும் சுற்றுச்சூழலுக்கு உகந்தது---காற்றை மட்டுமே காப்பீட்டு ஊடகமாகப் பயன்படுத்துகிறது, பசுமை இல்ல வாயு வெளியேற்றம் இல்லை.

● காணக்கூடிய இடைவெளி---சுமை முறிவு சுவிட்ச் தெளிவாக தெரியும் தனிமைப்படுத்தும் இடைவெளியை வழங்குகிறது, பாதுகாப்பு நடைமுறைகளை எளிதாக்குகிறது.

● தூசி மற்றும் கொறித்துண்ணிகளுக்கு எதிராக சீல் செய்யப்பட்டது---இணைப்பு IP3X அல்லது IP4X ஐ சந்திக்கிறது, காற்று-இன்சுலேட்டட் சுவிட்ச் கியர் தோல்விக்கான பொதுவான காரணங்களை தடுக்கிறது.

● கச்சிதமான தடம்---அலகு அகலம் பொதுவாக 500---600மிமீ, இடவசதி இல்லாத உட்புற துணை மின்நிலையங்களுக்கு ஏற்றது.

● செலவு குறைந்த --- SF6 அல்லது திட-இன்சுலேட்டட் RMUகளுடன் ஒப்பிடும்போது குறைந்த ஆரம்ப முதலீடு.

● எளிய பராமரிப்பு--- வாயு அழுத்த கண்காணிப்பு அல்லது நிரப்புதல் தேவையில்லை; காட்சி ஆய்வு மற்றும் தொடர்பு சுத்தம் மட்டுமே.

● இன்டர்லாக் பாதுகாப்பு --- சுமை சுவிட்ச் மூடப்படும் போது எர்த் சுவிட்சை மூடுவதை மெக்கானிக்கல் இன்டர்லாக் தடுக்கிறது.

விண்ணப்ப காட்சிகள்

● கிராமப்புற மற்றும் நகர மின் கட்டங்கள்

● தொழில்துறை வசதிகள்--- தொழிற்சாலைகள், சுரங்க தளங்கள், சிமெண்ட் ஆலைகள் (தூசி பாதுகாப்புடன்)

● வணிக கட்டிடங்கள்--- வணிக வளாகங்கள், அலுவலக வளாகங்கள், ஹோட்டல்கள்

● சிறிய முதல் நடுத்தர துணை மின்நிலையங்கள்---6kV-24kV விநியோக முனைகள்

● புதுப்பிக்கத்தக்க ஆற்றல்---சிறிய ஹைட்ரோ, பயோமாஸ் மற்றும் விநியோகிக்கப்பட்ட சோலார் (உட்புற நிறுவல்)

● ரெட்ரோஃபிட் திட்டங்கள்---காலாவதியான காற்று-இன்சுலேட்டட் சுவிட்ச் கியர்களை நவீன சீல் செய்யப்பட்ட அலகுகளுடன் மாற்றுதல்

கேள்வி பதில்

Q1: HXGN ஏர்-இன்சுலேட்டட் சீல் செய்யப்பட்ட ரிங் மெயின் யூனிட் சிமெண்ட் ஆலைகள் அல்லது தானியக் குழிகள் போன்ற தூசி நிறைந்த சூழலில் எவ்வாறு செயல்படுகிறது?

ப: சிறப்பானது. HXGN ஏர்-இன்சுலேடட் சீல்டு ரிங் மெயின் யூனிட் IP3X தரநிலையாக (IP4X விருப்பமானது) மதிப்பிடப்பட்ட முழு சீல் செய்யப்பட்ட உறையைக் கொண்டுள்ளது, அதாவது 2.5mm அல்லது 1mmக்கு அதிகமான தூசித் துகள்கள் நுழைய முடியாது. இது பொதுவாக திறந்த வகை ஏர்-இன்சுலேட்டட் சுவிட்ச் கியரில் காணப்படும் கண்காணிப்பு மற்றும் ஃப்ளாஷ் ஓவர்களைத் தடுக்கிறது. IP4X பதிப்பை, அதிக தூசி நிறைந்த பகுதிகளுக்கு, அவ்வப்போது வெளிப்புற கேபினட் சுத்தம் செய்வதோடு பரிந்துரைக்கிறோம்.

Q2: அதிக ஈரப்பதம் உள்ள கடலோரப் பகுதிகளில் காற்று காப்பு நம்பகமானதா?

ப: ஆம், சரியான வடிவமைப்புடன். எங்கள் HXGN ஏர்-இன்சுலேடட் சீல்டு ரிங் மெயின் யூனிட் ஹைட்ரோபோபிக் இன்சுலேட்டட் தடைகளைப் பயன்படுத்துகிறது மற்றும் க்ரீபேஜ் தூரம் 240 மிமீ (12 கேவிக்கு) மற்றும் 360 மிமீ (24 கிவிக்கு) வரை நீட்டிக்கப்பட்டுள்ளது. கூடுதலாக, சீல் செய்யப்பட்ட உறை ஈரப்பதமான காற்று சுழற்சியைத் தடுக்கிறது, மேலும் கேபிள் பெட்டியில் விருப்பமான எதிர்ப்பு ஒடுக்க ஹீட்டர்களை நிறுவலாம். தென் கடலோர மாகாணங்களில் 90%+ ஆண்டு ஈரப்பதத்துடன் நூற்றுக்கணக்கான அலகுகளை வெற்றிகரமாக நிலைநிறுத்தியுள்ளோம்.

Q3: இந்தத் தயாரிப்பு SF6-இன்சுலேட்டட் RMU உடன் எவ்வாறு ஒப்பிடப்படுகிறது?

A: SF6 RMU மிகவும் கச்சிதமானது மற்றும் முழுமையாக சீல் வைக்கப்பட்டுள்ளது, ஆனால் எரிவாயு கையாளுதல் தேவைப்படுகிறது மற்றும் அதிக முன்கூட்டிய செலவு உள்ளது. HXGN ஏர்-இன்சுலேடட் சீல்டு ரிங் மெயின் யூனிட் பெரியது ஆனால் வழங்குகிறது:

● குறைந்த ஆரம்ப கொள்முதல் விலை (பொதுவாக உள்ளமைவு மற்றும் திட்டத் தேவைகளைப் பொறுத்து ஒப்பிடக்கூடிய SF6-இன்சுலேட்டட் தீர்வுகளை விட குறைந்த ஆரம்ப முதலீட்டை வழங்குகிறது.)

● எரிவாயு கசிவு கவலைகள் இல்லை

● பாதுகாப்பான பராமரிப்புக்காக காணக்கூடிய துண்டிப்பு

● எளிதாக நீக்குதல் மற்றும் அகற்றுதல்

குறைந்த வாழ்க்கைச் சுழற்சி செலவு மற்றும் தீவிர இடக் கட்டுப்பாடுகள் இல்லாமல் சுற்றுச்சூழல் தாக்கத்தை முதன்மைப்படுத்தும் வாடிக்கையாளர்களுக்கு, HXGN ஒரு சிறந்த தேர்வாகும்.

Q4: உங்கள் HXGN RMU உடன் என்ன உருகிகள் இணக்கமாக உள்ளன?

A: எங்கள் உருகி பெட்டியானது நிலையான DIN 43625 அல்லது BS 2692 உயர் மின்னழுத்த மின்னோட்டத்தை கட்டுப்படுத்தும் உருகிகளை ஏற்றுக்கொள்கிறது. உங்கள் மின்மாற்றி பாதுகாப்பு தேவைகளுக்கு (பொதுவாக 6.3A முதல் 125A வரை) பொருந்தக்கூடிய உருகிகளை நாங்கள் வழங்க முடியும். ஃபியூஸ் ஸ்டிரைக்கிங் முள் செயல்பாடு ஒற்றை-கட்ட பிழை பாதுகாப்புக்காக மூன்று-நிலை சுவிட்ச் இயந்திரத்தனமாக இணைக்கப்பட்டுள்ளது.

தயாரிப்பு விவரங்கள்

அடைப்பு மற்றும் சீல்

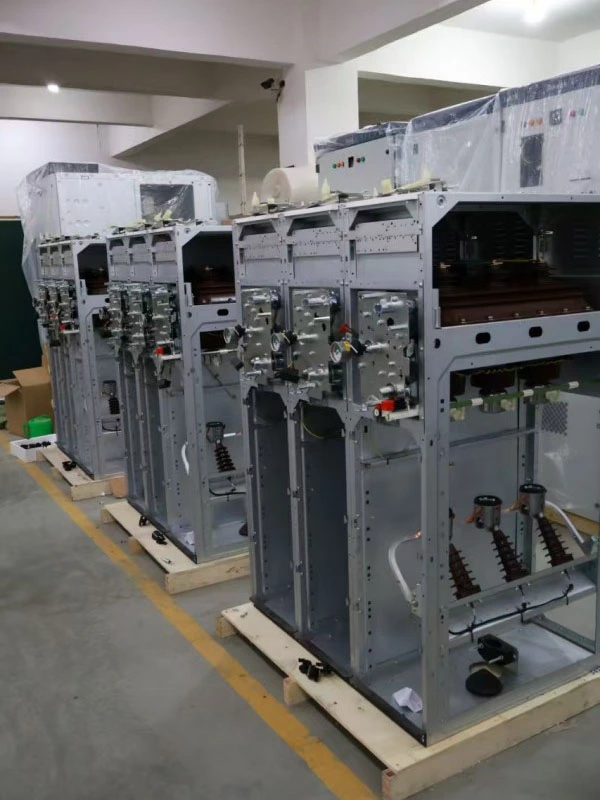

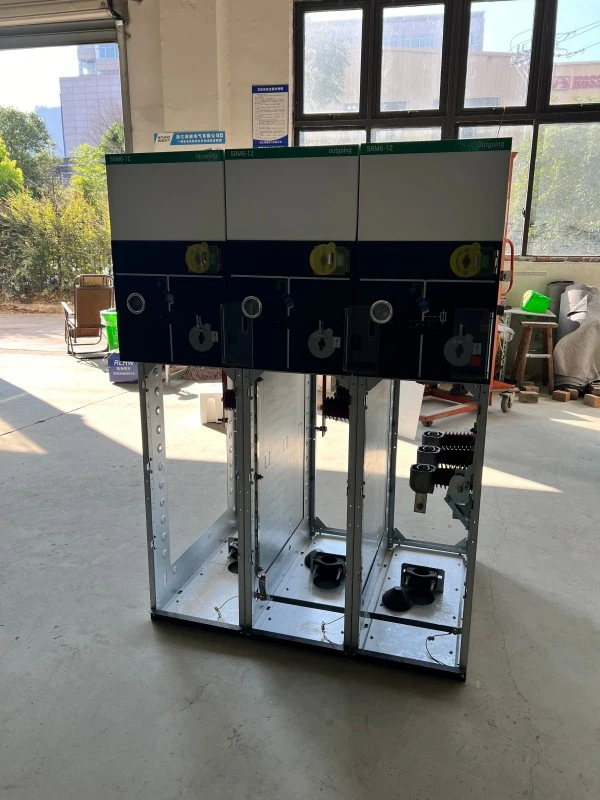

எச்எக்ஸ்ஜிஎன் ஏர்-இன்சுலேடட் சீல்டு ரிங் மெயின் யூனிட் 2.0மிமீ தடிமன் கொண்ட குளிர்-உருட்டப்பட்ட எஃகு அல்லது விருப்பமான துருப்பிடிக்காத எஃகு அடைப்பைக் கொண்டுள்ளது, இது எலக்ட்ரோஸ்டேடிக் பவுடர் பூச்சுடன் (குறைந்தபட்சம் 80μm தடிமன், RAL 7035 வெளிர் சாம்பல்) முடிந்தது. பூச்சு 500 மணி நேர உப்பு தெளிப்பு சோதனையை கடந்து செல்கிறது. அனைத்து கதவுகள் மற்றும் பேனல்களில் பாலியூரிதீன் நுரை கேஸ்கட்கள் மூலம் சீல் செய்யப்படுகிறது, இது IP3X பாதுகாப்பை உறுதி செய்கிறது. வில் பரவலைத் தடுக்க கேபிள் பெட்டிகள் பிரதான சுவிட்ச் பெட்டியிலிருந்து தனித்தனியாக சீல் வைக்கப்படுகின்றன.

லோட்-பிரேக் ஸ்விட்ச் டிசைன்

மூன்று-நிலை சுமை-பிரேக் சுவிட்ச் என்பது சுய-சுத்தப்படுத்தும் வெள்ளி-பூசப்பட்ட தொடர்புகளுடன் சுழலும் பிளேடு வகையாகும். ஆர்க் அணைக்கும் அறையானது, 630A வரையிலான சுமை மின்னோட்டத்தின் குறுக்கீடு மற்றும் கேபிள் சார்ஜிங் மின்னோட்டங்களை (10A வரை) உருவாக்க/உடைக்கச் செய்யும், இன்சுலேட்டட் ஆர்க் சூட்களுடன் இணைந்து காந்த ப்ளோ-அவுட் கொள்கையைப் பயன்படுத்துகிறது. சுவிட்ச் இரண்டு தெரியும் இடைவேளை நிலைகள் (திறந்த மற்றும் பூமியில்) மற்றும் ஒரு மூடிய நிலை - அனைத்து தெளிவாக முன் மிமிக் பேனலில் சுட்டிக்காட்டப்படுகிறது.

உருகி-சேர்க்கை அலகு

மின்மாற்றி பாதுகாப்பிற்காக, எங்களின் HXGN ஏர்-இன்சுலேடட் சீல்டு ரிங் மெயின் யூனிட், ஸ்ட்ரைக்கர்-ஆபரேட்டட் ட்ரிப் மெக்கானிசுடன் ஃப்யூஸ் கம்பார்ட்மெண்ட்டை ஒருங்கிணைக்கிறது. ஒரு கட்ட உருகி செயல்படும் போது, ​​ஸ்ட்ரைக்கர் மூன்று கட்டங்களையும் திறக்க சுமை-பிரேக் சுவிட்சை இயந்திரத்தனமாக தூண்டுகிறது, ஒற்றை-கட்ட செயல்பாட்டைத் தடுக்கிறது. உருகி பெட்டியானது எர்த்திங் சுவிட்சுடன் ஒன்றோடொன்று இணைக்கப்பட்டுள்ளது - லோட் சுவிட்ச் திறந்திருக்கும் மற்றும் எர்த் சுவிட்ச் மூடப்பட்டிருக்கும் போது மட்டுமே பெட்டியைத் திறக்க முடியும்.

காப்பு அமைப்பு

அனைத்து பஸ்பார்கள் மற்றும் இணைப்புகள் வெப்ப-சுருக்கக் குழாய்கள் (க்ரீபேஜ்-மேம்படுத்தப்பட்ட வகை) அல்லது எபோக்சி பவுடர் பூச்சு மூலம் காப்பிடப்பட்டுள்ளன. கட்டத் தடைகள் IEC 60243 இன் படி வகுப்பு 1 என மதிப்பிடப்பட்ட வில் எதிர்ப்புடன் DMC (மாவை மோல்டிங் கலவை) அல்லது SMC (தாள் மோல்டிங் கலவை) மூலம் செய்யப்படுகின்றன. குறைந்தபட்ச காற்று அனுமதி:

● 12kV: கட்டங்களுக்கு இடையே 125mm, பூமிக்கு 100mm

● 24kV: கட்டங்களுக்கு இடையே 220mm, பூமிக்கு 180mm

தரம் மற்றும் சோதனை உத்தரவாதம்

ஒவ்வொரு HXGN ஏர்-இன்சுலேட்டட் சீல் செய்யப்பட்ட ரிங் மெயின் யூனிட்டும் டெலிவரிக்கு முன் வழக்கமான சோதனைகளுக்கு உட்படுகிறது:

● முதன்மை சுற்று எதிர்ப்பு அளவீடு (மைக்ரோ-ஓம்மீட்டர்)

● சக்தி-அதிர்வெண் தாங்கும் மின்னழுத்தம் (12kVக்கு 42kV/1min, 24kVக்கு 65kV/1min)

● தூண்டப்பட்ட மின்னழுத்தம் தாங்கும் சோதனை

● இயந்திர இயக்க சோதனை (ஒவ்வொரு சுவிட்சுக்கும் 200 சுழற்சிகள்)

● துணை சுற்று காப்பு சோதனை (2kV/1min)

● அடைப்பு பாதுகாப்பு சரிபார்ப்பு (IP3X அல்லது IP4X ஆய்வு சோதனை)

● பகுதியளவு வெளியேற்ற அளவீடு (<20pC இல் 1.5× மதிப்பிடப்பட்ட மின்னழுத்தம்)

விற்பனைக்குப் பிந்தைய சேவை உறுதி

உத்தரவாத காலம்: ஏற்றுமதி தேதியிலிருந்து 12 மாதங்கள் (பணம் செலுத்திய சேவை ஒப்பந்தத்துடன் 24 அல்லது 36 மாதங்கள் வரை நீட்டிக்கப்படலாம்)

தொழில்நுட்ப ஆதரவு: வாழ்நாள் முழுவதும் இலவச தொழில்நுட்ப ஆலோசனை; அறிவிப்பு வெளியான 1 மணி நேரத்திற்குள் பதில்
