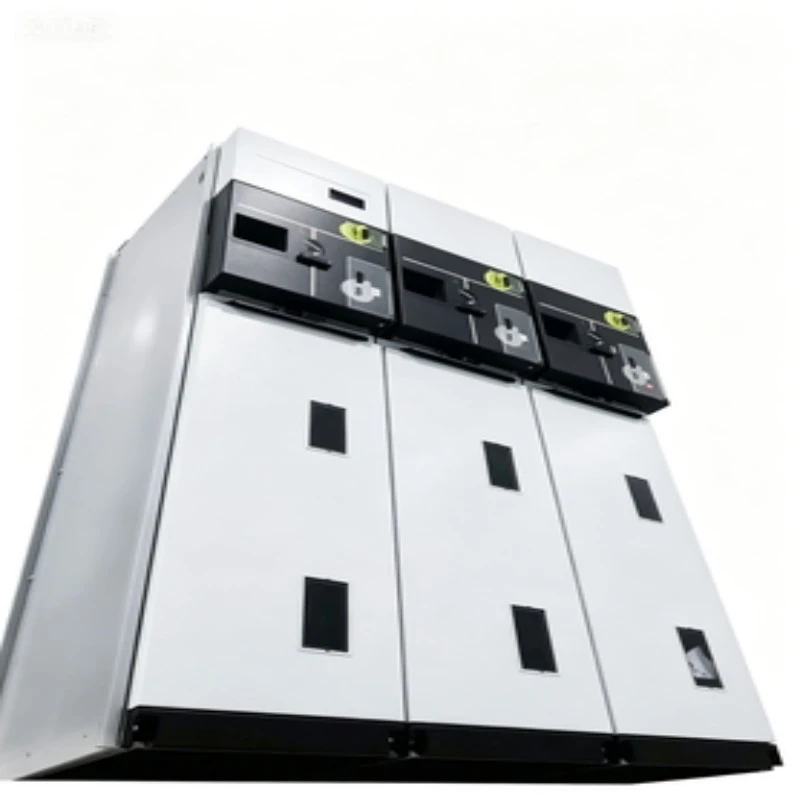

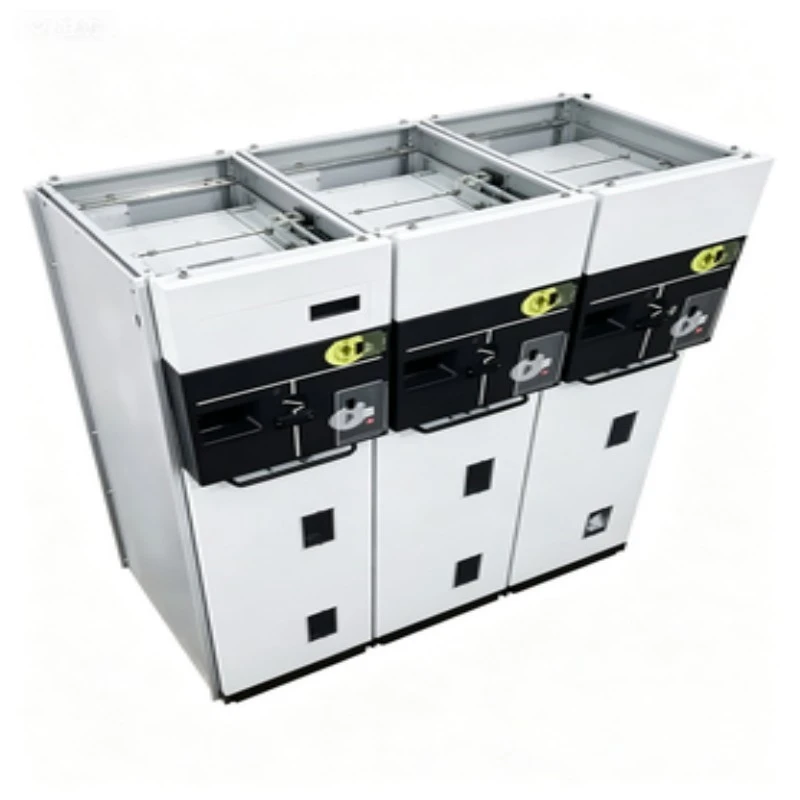

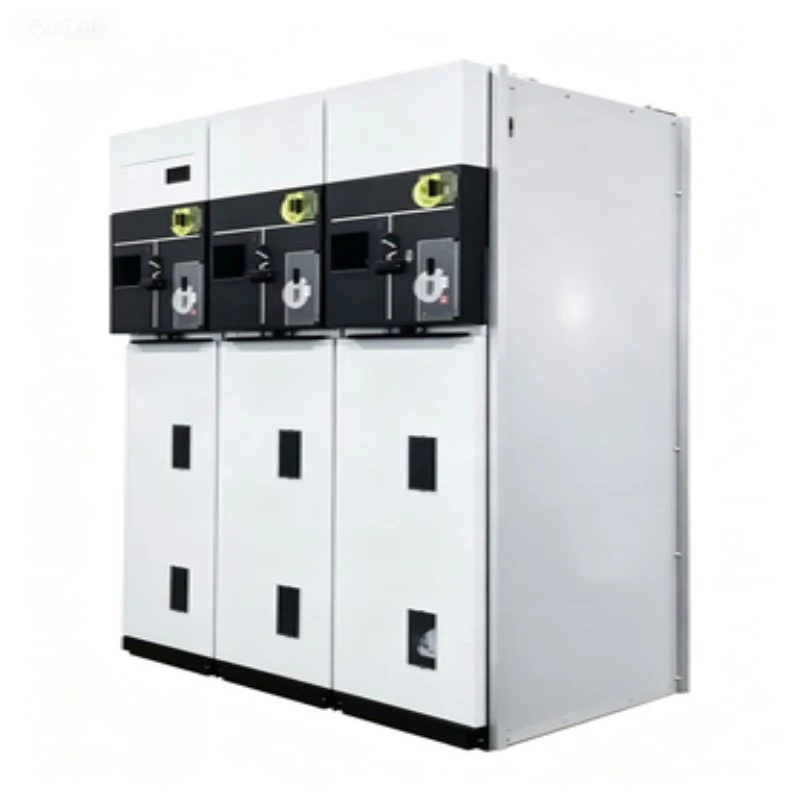

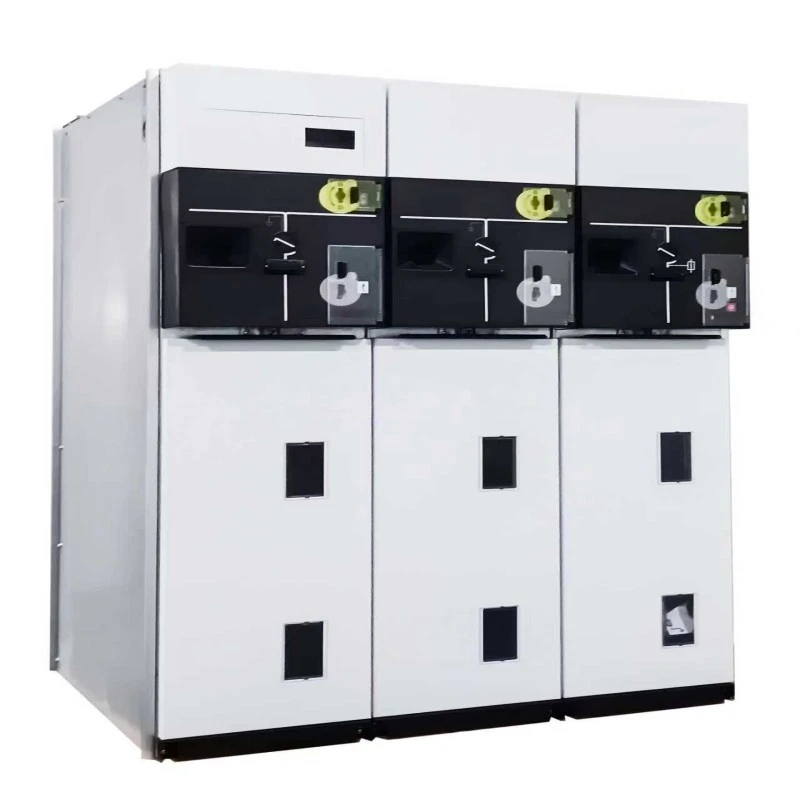

ரிங் மெயின் யூனிட் Sf6 திரும்பப் பெறக்கூடிய சுவிட்ச்கியர்

ரிங் மெயின் யூனிட் SF6 திரும்பப் பெறக்கூடிய ஸ்விட்ச்கியர் என்றால் என்ன?

திசுவிட்ச் கியர்நடுத்தர மின்னழுத்த வளைய நெட்வொர்க்குகளுக்காக (24kV/36kV வரை) வடிவமைக்கப்பட்ட தொழிற்சாலை-அசெம்பிள் செய்யப்பட்ட, உலோகத்தால் மூடப்பட்ட, SF6 இன்சுலேட்டட் சுவிட்ச் கியர். நிலையான வகை போலல்லாமல்RMUகள், இந்த திரும்பப்பெறக்கூடிய பதிப்பில் நீக்கக்கூடிய டிரக்-மவுண்டட் ஸ்விட்ச்சிங் சாதனங்கள் உள்ளன---பொதுவாக ஒரு வெற்றிட சர்க்யூட் பிரேக்கர் அல்லது SF6 லோட் பிரேக் சுவிட்ச் ஆகியவை முழு பஸ்பாரையும் சக்தியடையச் செய்யாமல் பராமரிப்பு, ஆய்வு அல்லது மாற்றியமைப்பிற்காக உறையிலிருந்து உடல் ரீதியாக உருட்டப்படலாம்.

அது என்ன செய்ய முடியும்?

இந்த ரிங் மெயின் யூனிட் SF6 திரும்பப் பெறக்கூடிய சுவிட்ச்கியர் சக்தி விநியோகத்தில் மூன்று முக்கியமான செயல்பாடுகளை செய்கிறது:

1. ரிங் நெட்வொர்க் இணைப்பு---இரண்டு திசைகளில் இருந்து உள்வரும் ஃபீடர்களை இணைக்கிறது, தேவையற்ற மின் விநியோகத்தை செயல்படுத்துகிறது.

2. மின்மாற்றி பாதுகாப்பு---ஒருங்கிணைக்கப்பட்ட உருகிகள் அல்லது சர்க்யூட் பிரேக்கரைப் பயன்படுத்தி 2500kVA வரையிலான விநியோக மின்மாற்றிகளை மாற்றிப் பாதுகாக்கிறது.

3. பராமரிப்புக்காக தனிமைப்படுத்தல்--- திரும்பப்பெறக்கூடிய பொறிமுறையானது காணக்கூடிய உடைப்பு இடைவெளியை வழங்குகிறது, கீழ்நிலையில் பணிபுரியும் பணியாளர்களுக்கு முழுமையான பாதுகாப்பை உறுதி செய்கிறது.

4. தவறு குறுக்கீடு --- 25kA வரையிலான குறுகிய-சுற்று மின்னோட்டங்களை குறுக்கிடுகிறது.

5. கேபிள் சோதனை & தரையிறக்கம்---எர்த் ஸ்விட்ச் மற்றும் கேபிள் டெஸ்ட் போர்ட்கள் பாதுகாப்பான கேபிள் வேலையை அனுமதிக்கின்றன.

லுகாவோ பவர் வழங்கும் ஒவ்வொரு SF6 RMU சுவிட்ச் கியர் IEC 62271-200 உடன் இணங்குகிறது, இது சுமை செய்யும்/பிரிக்கும் திறன் மற்றும் தவறான மின்னோட்டத்தைத் தாங்கும் திறன் ஆகிய இரண்டையும் வழங்குகிறது.

தயாரிப்பு அளவுரு (குறிப்பு)

குறிப்பு: தேர்ந்தெடுக்கப்பட்ட கட்டமைப்புக்கு ஏற்ப தொழில்நுட்ப அளவுருக்கள் மாறுபடலாம். இறுதி தொழில்நுட்ப தரவு தாளுக்கு Lugao Power ஐ தொடர்பு கொள்ளவும்.

தயாரிப்பு அம்சம் மற்றும் பயன்பாடு

அம்சம் கேள்வி பதில் - திரும்பப் பெறக்கூடிய நன்மையைப் புரிந்துகொள்வது

Q1: நிலையான RMU ஐ விட, திரும்பப்பெறக்கூடிய வடிவமைப்பை சிறப்பாக்குவது எது?

ப: ஒரு நிலையான RMUக்கு சுவிட்ச் கியர் பராமரிப்புக்கு முழு பேனல் டி-எனர்ஜைசேஷன் தேவைப்படுகிறது. ரிங் மெயின் யூனிட் sf6 திரும்பப் பெறக்கூடிய சுவிட்ச் கியர் மூலம், நீங்கள் ஸ்விட்ச் மாட்யூலை "துண்டிக்கப்பட்ட" அல்லது "சோதனை" நிலைக்கு உருட்டலாம். பஸ்பார் நேரலையில் உள்ளது, மேலும் கீழ்நிலை சுற்றுகள் பாதுகாப்பாக சேவை செய்யப்படலாம். வேலையில்லா நேரம் மணிநேரத்திலிருந்து நிமிடங்களுக்கு குறைகிறது.

Q2: திரும்பப் பெறக்கூடிய டிரக் சரியான நிலையில் இருப்பதை நான் எப்படி அறிவது?

A: Lugao Power இன் வடிவமைப்பு மூன்று தனித்துவமான இயந்திர நிலைகளை உள்ளடக்கியது--- இணைக்கப்பட்டது, சோதனை மற்றும் துண்டிக்கப்பட்டது--- ஒவ்வொன்றும் தொட்டுணரக்கூடிய கருத்து, டிரக்கின் காட்சி குறிகாட்டிகள் மற்றும் தொலைநிலை SCADA கண்காணிப்புக்கான துணை தொடர்புகள். டிரக் திரும்பப் பெறப்படும் போது ஒரு பாதுகாப்பு ஷட்டர் தானாகவே நிலையான தொடர்புகளை உள்ளடக்கும்.

Q3: இந்த திரும்பப்பெறக்கூடிய வடிவமைப்பில் SF6 எரிவாயு பராமரிப்பு இல்லாததா?

ப: ஆம். SF6 தொட்டி வாழ்நாள் முழுவதும் மூடப்பட்டிருக்கும் (சாதாரண நிலையில் ≥30 ஆண்டுகள்). திரும்பப் பெறக்கூடிய பொறிமுறையானது குறைந்த மின்னழுத்த பெட்டி அல்லது முன் டிரக் பகுதியில் அமைந்துள்ளது - எரிவாயு தொட்டியின் உள்ளே இல்லை. எனவே, சுவிட்சை திரும்பப் பெறுவது SF6 அழுத்தம் அல்லது மின்கடத்தா ஒருமைப்பாட்டைத் தொந்தரவு செய்யாது. இது SF6 திரும்பப் பெறக்கூடிய ரிங் மெயின் யூனிட்டின் முக்கிய வேறுபாடு ஆகும்.

Q4: இந்த RMU ரிமோட் கண்ட்ரோலை ஆதரிக்கிறதா?

ப: ஆம். திரும்பப் பெறக்கூடிய டிரக்குகளில் மோட்டார் பொருத்தப்பட்ட பொறிமுறைகள் மற்றும் பொசிஷன் ஃபீட்பேக் சென்சார்கள் பொருத்தப்பட்டிருக்கும், இது IEC 61850 GOOSE மெசேஜிங்குடன் இணங்கக்கூடிய முழு ரிமோட் ரேக்கிங்கைச் செயல்படுத்துகிறது.

SF6 இன்சுலேட்டட் சுவிட்ச் கியருக்கான பொருத்தமான பயன்பாடுகள்

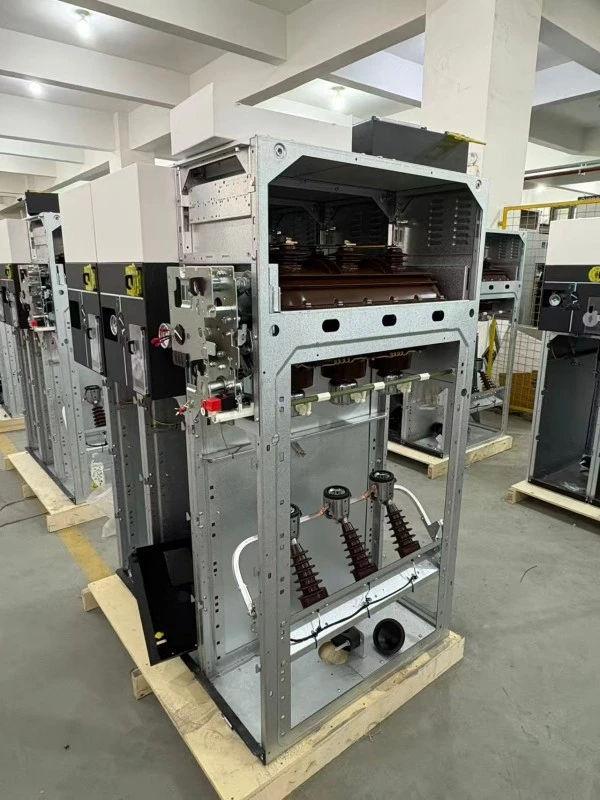

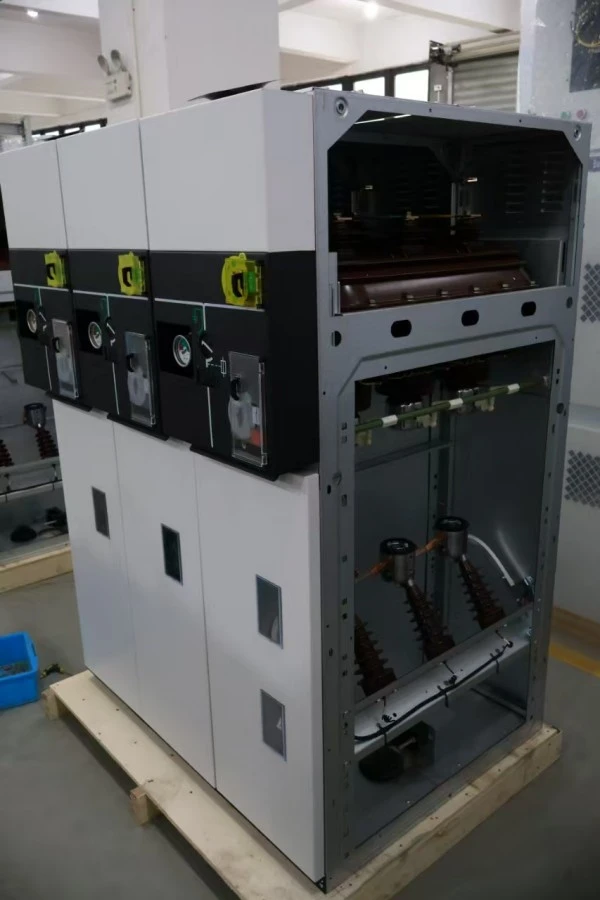

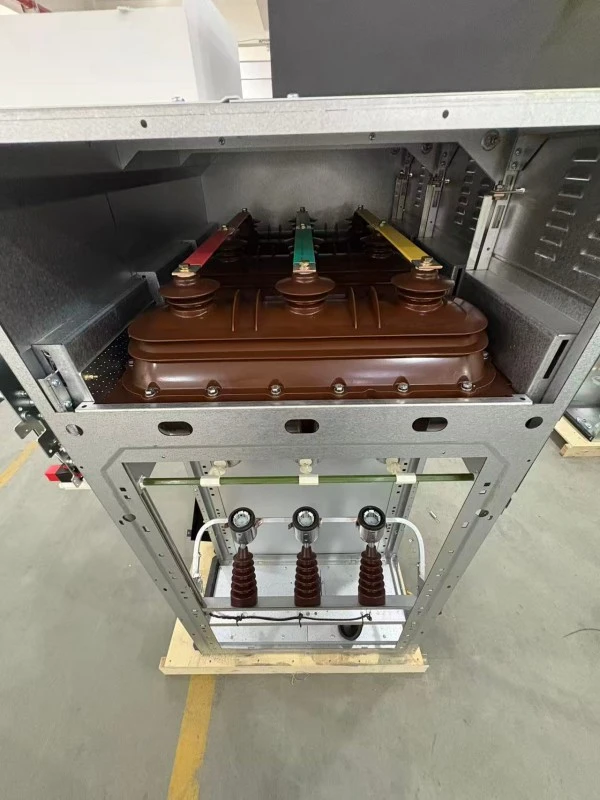

தயாரிப்பு விவரங்கள்

ஒவ்வொரு ரிங் மெயின் யூனிட் sf6 திரும்பப் பெறக்கூடிய சுவிட்ச் கியர் எங்களின் ISO 9001 சான்றளிக்கப்பட்ட வசதியில் நிலையான மற்றும் திரும்பப் பெறக்கூடிய வகைகளுக்கான பிரத்யேக அசெம்பிளி லைன்களுடன் தயாரிக்கப்படுகிறது.

முக்கிய உற்பத்தி படிகள்:

1. தொட்டி உருவாக்கம்---3மிமீ துருப்பிடிக்காத எஃகு, ரோபோடிக் லேசர் வெல்டிங், 100% ஹீலியம் கசிவு சோதனை (கசிவு விகிதம் <1×10⁻⁶ mbar·L/s).

2. SF6 செயலாக்கம் --- பனி புள்ளியுடன் வெற்றிட நிரப்புதல் ≤ -50°C, அழுத்தம் 20°C குறிப்பில் அளவீடு செய்யப்பட்டது.

3. திரும்பப் பெறக்கூடிய டிரக் அசெம்பிளி --- துல்லியமான வழிகாட்டி தண்டவாளங்கள், உராய்வு எதிர்ப்பு உருளைகள், சுய-சீரமைக்கும் முதன்மை தொடர்புகள் (வெள்ளி பூசப்பட்ட செம்பு, 12μm தடிமன்).

4. இன்டர்லாக் டியூனிங்---ஒவ்வொரு யூனிட்டும் மெக்கானிக்கல் இன்டர்லாக்களைச் சரிபார்க்க 200 இன்செர்ஷன்/வித்ட்ராவல் சுழற்சிகளுக்கு உட்படுகிறது.

5. உயர் மின்னழுத்த சோதனை---மின் அதிர்வெண் தாங்கும்: 42kV/1min (12kV அலகுகள்); 1.2Ur இல் பகுதியளவு வெளியேற்றம் <5pC.

6. வெப்பநிலை உயர்வு சோதனை---1.1× மதிப்பிடப்பட்ட மின்னோட்டத்தில், அனைத்து புள்ளிகளும் நிலையான வரம்புகளுக்குள்.

7. தனித்துவமான வரிசை எண் --- முழுத் தடயத்திற்காக அடைப்பு மற்றும் திரும்பப் பெறக்கூடிய டிரக் இரண்டிலும் பொறிக்கப்பட்டுள்ளது.

தரக் கட்டுப்பாடு சோதனைச் சாவடிகள்

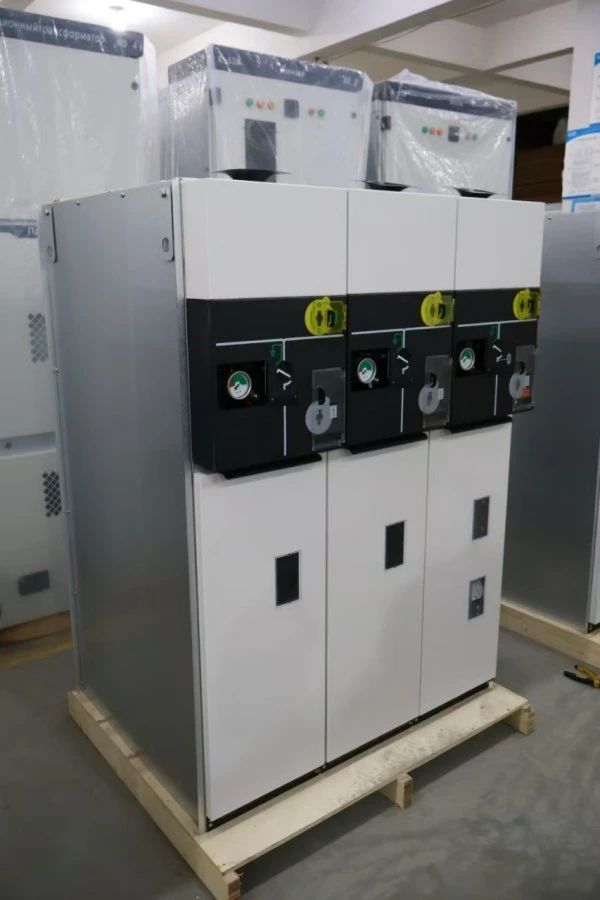

பேக்கேஜிங்

ஒவ்வொரு ரிங் மெயின் யூனிட் sf6 திரும்பப் பெறக்கூடிய சுவிட்ச் கியர் பேனல் ஏற்றுமதிக்காக தனித்தனியாக நிரம்பியுள்ளது:

தொட்டியில் அடையாளங்கள்:

1. “SF6 வாயு நிரப்பப்பட்டது – கைவிட வேண்டாம்”

2. "உள்ளே திரும்பப் பெறக்கூடிய டிரக் - கவனமாகக் கையாளவும்"

3. ஈர்ப்பு மையம், தூக்கும் புள்ளிகள், உடையக்கூடிய லேபிள்கள்

திரும்பப் பெறக்கூடிய டிரக் சேதத்தைத் தடுக்க பேனலுக்குள் (துண்டிக்கப்பட்ட நிலையில்) அனுப்பப்படுகிறது. பல டிரக்குகள் கொண்ட ஆர்டர்களுக்கு, விருப்பமான தனி பேக்கேஜிங் கிடைக்கும்.

விற்பனைக்குப் பின் & உத்தரவாதம்

உத்தரவாத காலம்:

கமிஷன் தேதியிலிருந்து 12 மாதங்கள் அல்லது ஷிப்மென்ட் தேதியிலிருந்து 18 மாதங்கள் (எது முதலில் நிகழும்).

என்ன மூடப்பட்டிருக்கும்:

1. திரும்பப் பெறக்கூடிய டிரக், இன்டர்லாக், ஷட்டர்கள் உட்பட அனைத்து இயந்திர பாகங்களும்

2. SF6 எரிவாயு அமைப்பு (வாடிக்கையாளர் கசிவு காரணமாக எரிவாயு நிரப்புதல் தவிர)

3. முதன்மை மற்றும் இரண்டாம் நிலை தொடர்புகள்

4. பூமி சுவிட்ச் பொறிமுறை

என்ன மறைக்கப்படவில்லை:

1. முறையற்ற திரும்பப் பெறுதல்/செருகும் போது ஏற்படும் சேதம்

2. வெளிப்புற வயரிங் மாற்றங்கள்

3. இயற்கையின் செயல்கள் (வெள்ளம், மின்னல்)

4. நுகர்பொருட்கள் (உருகிகள், காட்டி விளக்குகள்)

சேவை கடமைகள்:

1. தொழில்நுட்ப விசாரணை பதில்: 2 மணி நேரத்திற்குள் (வேலை நாட்கள்)

2. உதிரி பாகங்கள் அனுப்புதல்: 24 மணி நேரத்திற்குள்

3. தொலைநிலை சரிசெய்தல்: இலவச வீடியோ அழைப்பு ஆதரவு

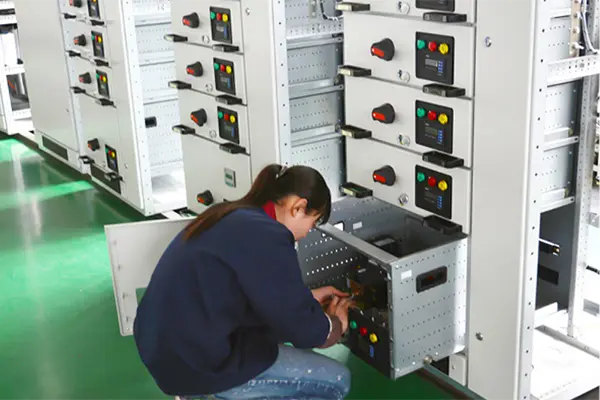

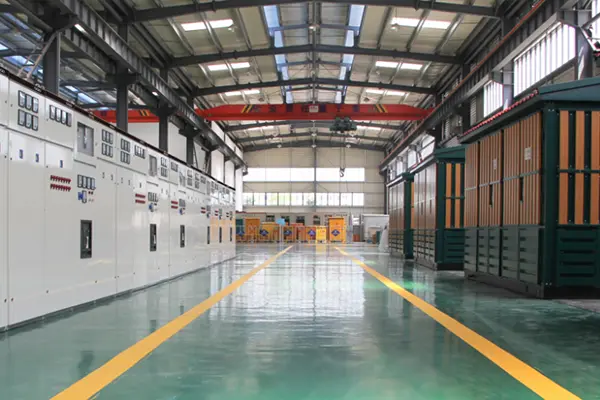

உற்பத்தி மற்றும் தரக் கட்டுப்பாடு

Lugao Power Co., Ltd. R&D மற்றும் உயர், நடுத்தர மற்றும் குறைந்த மின்னழுத்த ஆற்றல் பரிமாற்றம் மற்றும் மின்மாற்றிகள் உட்பட விநியோக உபகரணங்களை உற்பத்தி செய்வதில் நிபுணத்துவம் பெற்றது,சுவிட்ச் கியர், சர்க்யூட் பிரேக்கர்கள், டிஸ்கனெக்டர்கள் மற்றும் தொடர்புடைய மின் பொருட்கள்.

உள்நாட்டில் உற்பத்தி, பொறியியல் மற்றும் சோதனைத் திறன்களுடன், லுகாவோ பவர் தனிப்பயனாக்கப்பட்ட OEM/ODM தீர்வுகள் மற்றும் உலகளாவிய பயன்பாடுகள், தொழில்துறை வசதிகள், புதுப்பிக்கத்தக்க எரிசக்தி திட்டங்கள் மற்றும் உள்கட்டமைப்பு பயன்பாடுகளுக்கான ஒரு நிறுத்த மின் விநியோக தீர்வுகளை வழங்குகிறது.
