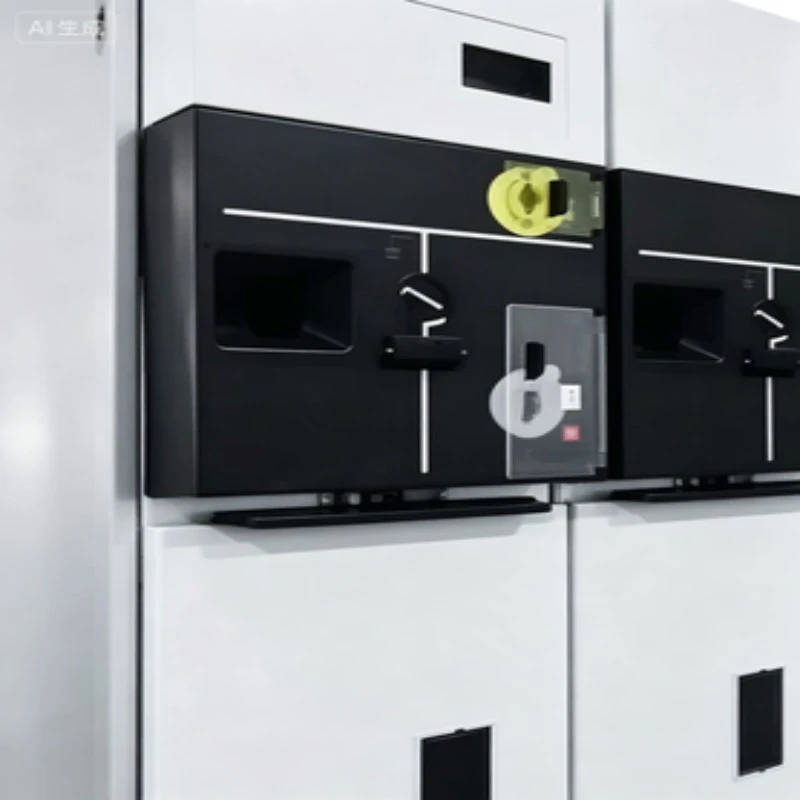

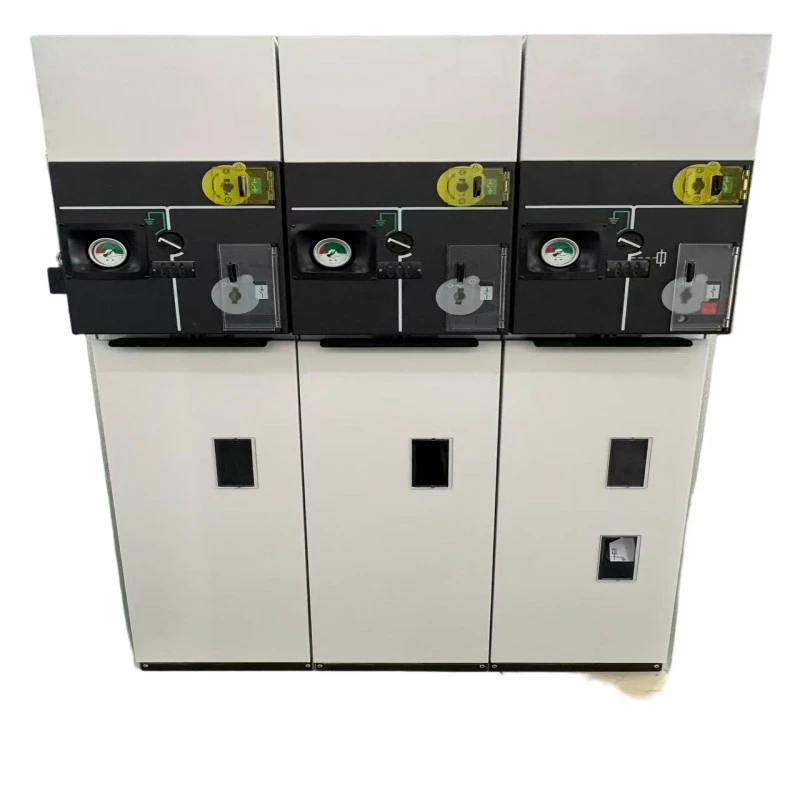

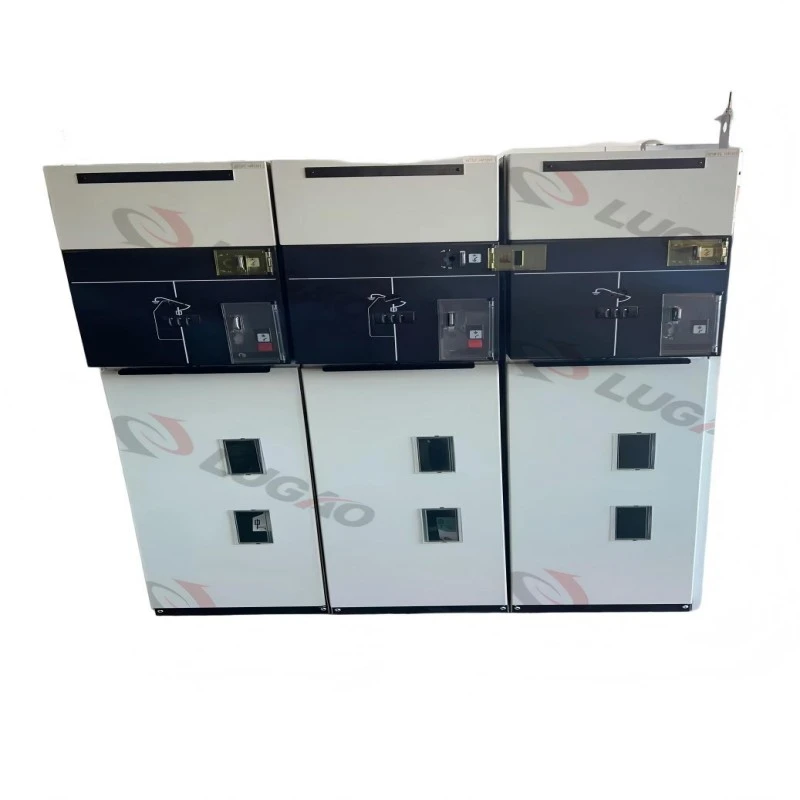

குறைந்த கேஸ் இன்டர்லாக் சிஸ்டம் மெட்டல் மூடப்பட்ட RMU

லோ கேஸ் இன்டர்லாக் சிஸ்டம் மெட்டல் மூடப்பட்ட RMU (ரிங் மெயின் யூனிட்) நடுத்தர மின்னழுத்த விநியோக நெட்வொர்க்குகளுக்காக (24kV வரை) வடிவமைக்கப்பட்ட தொழிற்சாலை-அசெம்பிள் செய்யப்பட்ட, வகை-சோதனை செய்யப்பட்ட சுவிட்ச் கியர் ஆகும். இது SF6 இன்சுலேடட் அல்லது SF6-இலவச எரிவாயு தொழில்நுட்பத்தை இயந்திர மற்றும் மின் குறைந்த வாயு அழுத்த இன்டர்லாக் அமைப்புடன் இணைக்கிறது.

அது என்ன செய்கிறது:

RMU ரிங் நெட்வொர்க்குகளில் மின்மாற்றிகளையும் கேபிள் சுற்றுகளையும் பாதுகாப்பாக இணைக்கிறது, தனிமைப்படுத்துகிறது மற்றும் பாதுகாக்கிறது. "லோ கேஸ் இன்டர்லாக் சிஸ்டம்", உள் வாயு அழுத்தம் பாதுகாப்பான வரம்புகளுக்குக் கீழே குறையும் போது தானாகவே செயல்பாட்டைத் தடுக்கிறது (மூடுதல் அல்லது தரையிறக்கம்) - போதுமான மின்கடத்தா வலிமையின் காரணமாக உள் வளைவு அபாயங்களை நீக்குகிறது. உலோகத்தால் மூடப்பட்ட கட்டுமானமானது வலுவான உடல் பாதுகாப்பு மற்றும் மின்காந்த கவசத்தை வழங்குகிறது.

முக்கிய செயல்பாடுகள்:

● சுமை தயாரித்தல்/உடைத்தல்

● இன்டர்லாக் உடன் எர்த் சுவிட்ச் செயல்பாடு

● தவறான தற்போதைய பாதுகாப்பு (உருகி அல்லது ரிலேவுடன்)

● குறைந்த வாயு அழுத்த அலாரம் மற்றும் லாக்அவுட்

● உலோக உறைகளின் கீழ் காணக்கூடிய தனிமைப்படுத்தல்

லுகாவோ பவர் வழங்கும் ஒவ்வொரு லோ கேஸ் இன்டர்லாக் சிஸ்டம் மெட்டல் இணைக்கப்பட்ட RMU ஆனது IEC 62271-200 மற்றும் GB/T 3906 தரநிலைகளுக்கு இணங்குகிறது, இது ஸ்மார்ட் கிரிட்களில் தடையற்ற ஒருங்கிணைப்பை உறுதி செய்கிறது.

தயாரிப்பு அளவுரு (குறிப்பு)

தயாரிப்பு அம்சம் மற்றும் பயன்பாடு

முக்கிய அம்சங்கள் (கேள்வி பதில் பகுதியுடன்)

அம்சம் 1: குறைந்த வாயு அழுத்த இன்டர்லாக் மெக்கானிசம்

வாயு அடர்த்தி போதுமானதாக இல்லாதபோது மூடுதல் அல்லது பூமியை மூடுவதைத் தடுக்கிறது.

மெக்கானிக்கல் லாக் + RTUக்கான துணை தொடர்பு கருத்து.

அம்சம் 2: உலோகம் மூடப்பட்ட, முழுமையாக சீல் செய்யப்பட்ட தொட்டி

லேசர் வெல்டிங் கொண்ட துருப்பிடிக்காத எஃகு தொட்டி.

வெளிப்புற வெளிப்படும் நேரடி பாகங்கள் இல்லை.

அம்சம் 3: ஒருங்கிணைந்த மெக்கானிக்கல்/எலக்ட்ரிக்கல் இன்டர்லாக்ஸ்

●லோட் ஸ்விட்ச் – எர்த் ஸ்விட்ச் – ஃப்ரண்ட் கவர் இன்டர்லாக் செயின்.

கீ-லாக் மற்றும் பேட்லாக் ஏற்பாடுகள்.

அம்சம் 4: சிறிய & மாடுலர் வடிவமைப்பு

ஒரு யூனிட்டுக்கு 375 மிமீ அகலம்.

இருபுறமும் விரிவாக்கக்கூடியது.

அம்சம் 5: பராமரிப்புக்கு ஏற்ற எரிவாயு அமைப்பு

சுய சீல் வால்வுகள்; சிவப்பு நிறத்தில் குறிக்கப்பட்ட குறைந்த அழுத்த மண்டலத்துடன் கூடிய வாயு அழுத்த அளவீடு.

விண்ணப்பங்கள்

1. இரண்டாம் நிலை விநியோக நெட்வொர்க்குகள் (குடியிருப்பு மற்றும் வணிக வளாகங்கள்)

2. காற்று/சூரிய சக்தி சேகரிப்பு நிலையங்கள் (சுற்றுச்சூழலுக்கு ஏற்றவாறு)

3. EV சார்ஜிங் ஹப் சுவிட்ச் கியர் அறைகள்

4. டேட்டா சென்டர் பேக்கப் ஃபீடர்கள்

5. தொழில்துறை ஆலை வளைய நெட்வொர்க்குகள்

கேள்வி பதில்--- தயாரிப்பு அம்சம் டீப் டைவ்

Q1: குறைந்த எரிவாயு இணைப்பு இயல்பான இயக்க வேகத்தை பாதிக்குமா?

ப: இல்லை. சாதாரண அழுத்தத்தின் கீழ், இன்டர்லாக் வெளிப்படையானது. வாயு கசிவு ஏற்படும் போது மட்டுமே (எ.கா., சீல் வயதானதால்) பூட்டு ஈடுபடும்---பொதுவாக 10+ ஆண்டுகளுக்குப் பிறகு. இது வழக்கமான மாறுதலின் போது பூஜ்ஜிய தாமதத்தை சேர்க்கிறது.

Q2: வழக்கமான எரிவாயு நிரப்பு இடைவெளி என்ன?

ப: SF6 பதிப்பிற்கு, > சாதாரண நிலையில் 20 ஆண்டுகள். குறைந்த கேஸ் இன்டர்லாக் முக்கியமான நிலைக்கு முன்பே எச்சரிக்கையைத் தூண்டும், இது திட்டமிட்ட பராமரிப்பை அனுமதிக்கிறது.

Q3: லோ கேஸ் இன்டர்லாக் சிஸ்டம் மெட்டல் மூடப்பட்ட RMU ஸ்மார்ட் கிரிட் ஆட்டோமேஷனுக்கு ஏற்றதா?

ப: முற்றிலும். ஒவ்வொரு யூனிட்டும் குறைந்த கேஸ் அலாரம், லாக்அவுட் நிலை மற்றும் ஸ்விட்ச் பொசிஷனுக்கான துணை தொடர்புகளை வழங்குகிறது---ஆர்டியூ வழியாக IEC 61850 உடன் இணக்கமானது.

தயாரிப்பு விவரங்கள்

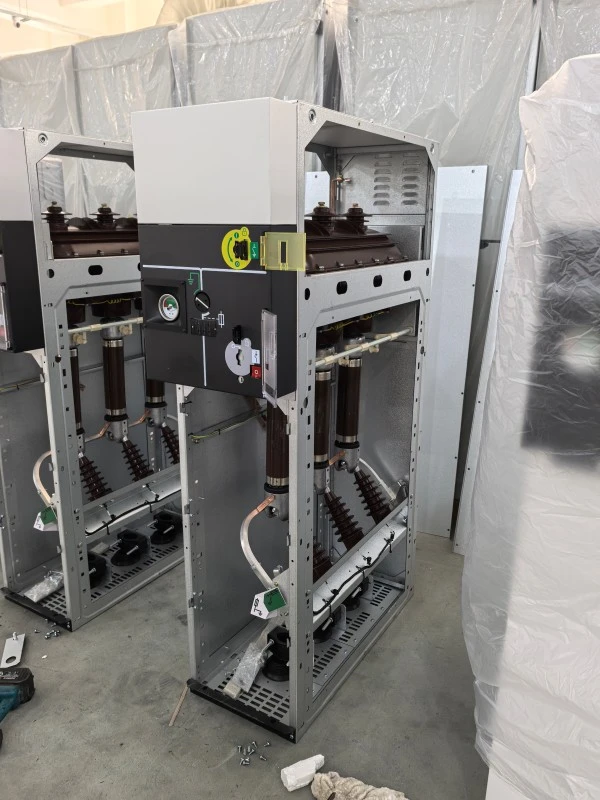

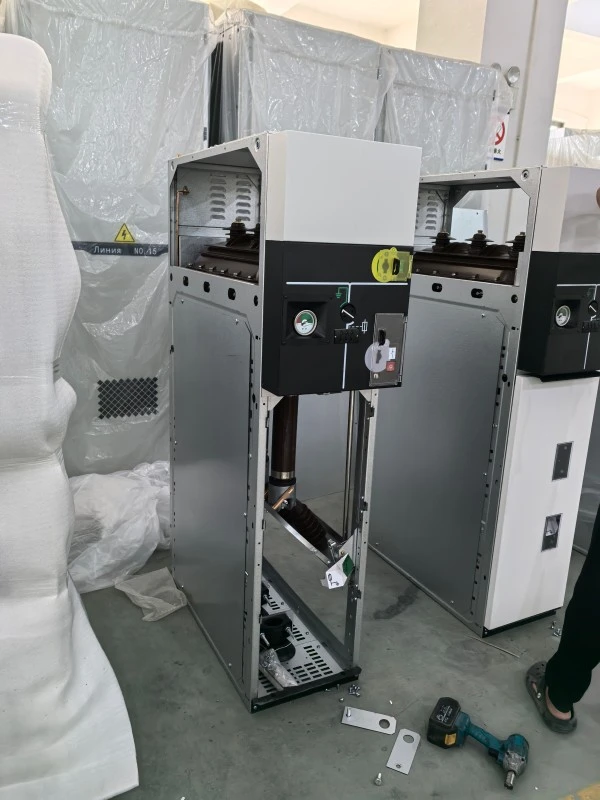

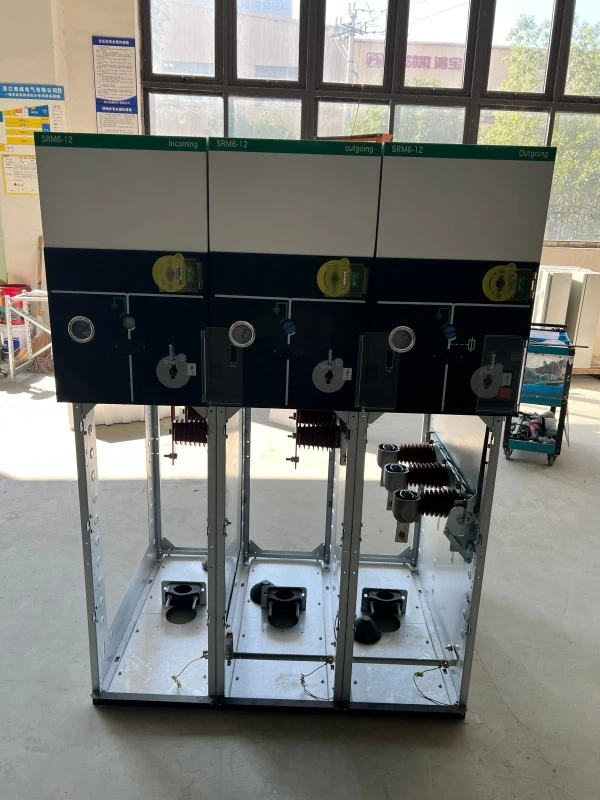

உற்பத்தி செயல்முறை

●Lugao Power Co., Ltd. ஒவ்வொரு லோ கேஸ் இன்டர்லாக் சிஸ்டம் உலோகத்தை உற்பத்தி செய்கிறதுRMUஎரிவாயு நிரப்புவதற்கான 100,000 கிளாஸ் கிளீன்ரூம். முக்கிய உற்பத்தி படிகள்:

1. டேங்க் லேசர் கட்டிங் & ரோபோடிக் வெல்டிங்---ஹீலியம் கசிவு சோதனை (<1×10⁻⁶ mbar·L/s).

2. வெற்றிட உலர்த்துதல் & வாயுவை நீக்குதல்---ஈரப்பதம் ≤10ppm.

3. மெக்கானிக்கல் இன்டர்லாக் அசெம்பிளி --- 5000-சுழற்சி சகிப்புத்தன்மை சோதனை.

4. குறைந்த கேஸ் இன்டர்லாக் அளவுத்திருத்தம்---துல்லிய அழுத்த சுவிட்சுகள் மற்றும் கேம் மெக்கானிசங்களைப் பயன்படுத்துதல்.

5. இறுதி மின் சோதனை--- சக்தி அதிர்வெண் தாங்கும் (12kV அலகுகளுக்கு 42kV/1min).

6. தனித்துவமான வரிசை எண் --- மூலப்பொருள் சான்றிதழில் கண்டறியக்கூடியது.

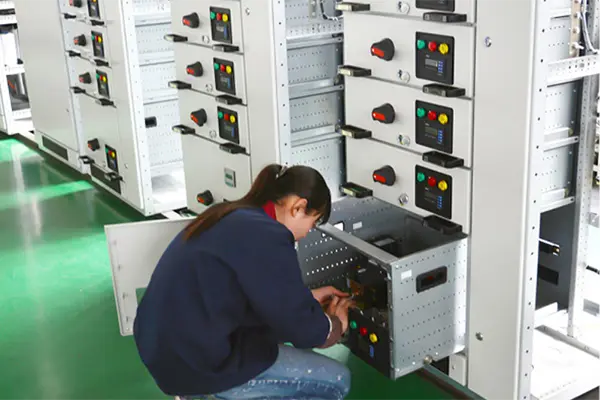

தரக் கட்டுப்பாடு

ஒவ்வொரு RMUவும் IECக்கு 100% தொழிற்சாலை ஏற்பு சோதனைக்கு (FAT) உட்பட்டுள்ளது.

●ow கேஸ் இன்டர்லாக் செயல்பாடு மூன்று அழுத்த புள்ளிகளில் சரிபார்க்கப்பட்டது: சாதாரண, அலாரம், லாக்அவுட்.

1.2Ur இல் பகுதியளவு வெளியேற்ற அளவீடு <5pC.

சான்றிதழ்கள் & தர உத்தரவாதம்

Lugao Power Co., Ltd. ஐ ஏன் தேர்வு செய்ய வேண்டும்?

● நடுத்தர மின்னழுத்த சுவிட்ச் கியரில் 15+ ஆண்டுகள்.

● வாழ்க்கைச் சுழற்சி ஆதரவு - உதிரி பாகங்கள் 10 ஆண்டுகளுக்கு உத்தரவாதம்.

● தனிப்பயன் பொறியியல் - ரிமோட் லோ கேஸ் கண்காணிப்பு, ஹீட்டர் அல்லது CTகளைச் சேர்க்கவும்.

"Lugao வில் இருந்து குறைந்த கேஸ் இன்டர்லாக் சிஸ்டம் மெட்டல் இணைக்கப்பட்ட RMU ஐ நீங்கள் வாங்கும் போது, ​​நீங்கள் ஒரு தயாரிப்பு மட்டுமல்ல, நெட்வொர்க் பாதுகாப்பில் ஒரு கூட்டாளரையும் பெறுவீர்கள்."

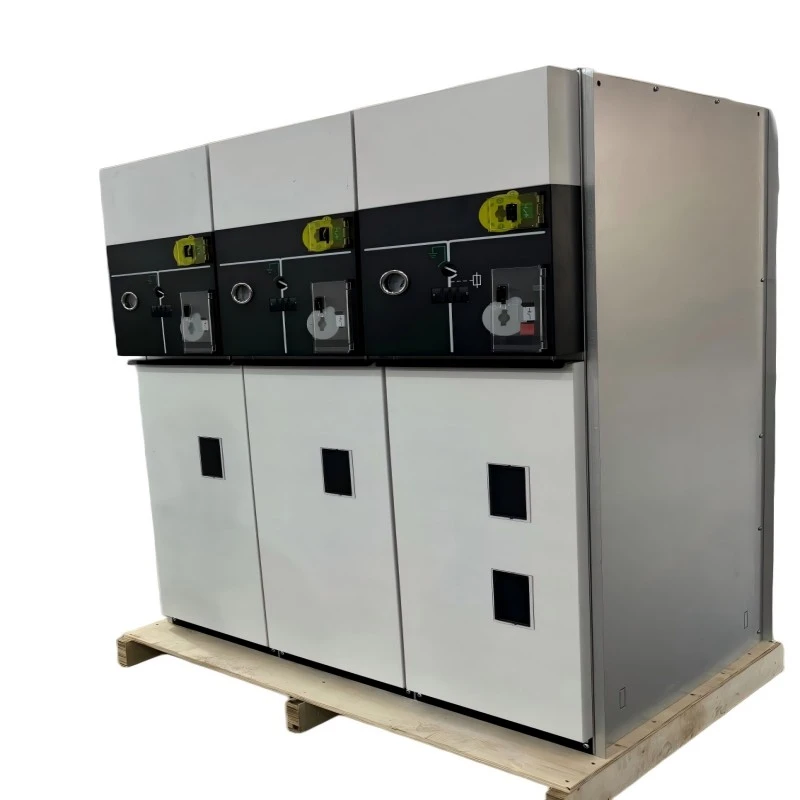

பேக்கேஜிங் & டெலிவரி

பேக்கேஜிங்

1. தனிப்பட்ட RMU: ஆன்டி-ஸ்டேடிக் PE பையில் + டெசிகண்ட் சீல்.

2. குஷனிங்: மரப்பெட்டிக்குள் 30மிமீ EPE நுரை.

3. அவுட்டர் க்ரேட்: வெப்ப-சிகிச்சையளிக்கப்பட்ட ஒட்டு பலகை (ஏற்றுமதிக்கு ஐஎஸ்பிஎம்-15 இணக்கமானது).

4. குறியிடுதல்: உடையக்கூடியது, ஈர்ப்பு மையம், வாயு நிரப்பப்பட்ட லேபிள், இன்டர்லாக் எச்சரிக்கை.

டெலிவரி

1. துறைமுகம்: ஷாங்காய் / நிங்போ.

2. முன்னணி நேரம்: நிலையான 630A அலகுகளுக்கு 25 வேலை நாட்கள் (மாதிரி ஆர்டர் 15 நாட்கள்).

3. ஷிப்பிங் ஆவணங்கள்: பேக்கிங் பட்டியல், வணிக விலைப்பட்டியல், பில் ஆஃப் லேடிங், சோதனை அறிக்கைகள், இன்டர்லாக் அளவுத்திருத்த சான்றிதழ்.

எரிவாயு போக்குவரத்து குறிப்பு

SF6 அல்லது சுற்றுச்சூழல்-வாயு நிரப்பப்பட்ட அலகுகள் UN 3166 (எரிவாயுவுடன் கூடிய இயந்திரங்கள்) இன் கீழ் "ஆபத்தில்லாத பொருட்கள்" என அனுப்பப்படுகின்றன. அனைத்து வால்வுகளும் மூடப்பட்டு பாதுகாக்கப்படுகின்றன.

அடிக்கடி கேட்கப்படும் கேள்விகள்

Q1: லோ கேஸ் இன்டர்லாக் சிஸ்டம் மெட்டல் மூடப்பட்ட RMUக்கான உத்தரவாதக் காலம் என்ன?

ப: லுகாவோ பவர் இயக்கப்பட்ட தேதியிலிருந்து 12 மாதங்கள் அல்லது ஏற்றுமதியிலிருந்து 18 மாதங்கள் (எது முந்தையது) வழங்குகிறது. குறைந்த எரிவாயு இன்டர்லாக் பொறிமுறையானது 5 ஆண்டுகளுக்கு மூடப்பட்டிருக்கும்.

கே 2: அவசரகாலத்தில் குறைந்த எரிவாயு இன்டர்லாக் பைபாஸ் செய்ய முடியுமா?

ப: வடிவமைப்பு மூலம் இல்லை. பைபாஸ் பாதுகாப்பை தோற்கடிக்கும். அதற்கு பதிலாக, 30 நிமிடங்களுக்குள் அழுத்தத்தை மீட்டெடுக்க தற்காலிக எரிவாயு நிரப்பு கருவியை வழங்குகிறோம். எப்போதும் lockout-tagout ஐப் பின்பற்றவும்.

Q3: நீங்கள் நிறுவல் பயிற்சி அளிக்கிறீர்களா?

ப: ஆம். தொலைநிலை வீடியோ வழிகாட்டுதலையும், 10 யூனிட்டுகளுக்கு மேல் உள்ள ஆர்டர்களுக்கு ஆன்-சைட் பயிற்சியையும் இலவசமாக வழங்குகிறோம்.

Q4: நிறுவும் முன் நான் எப்படி குறைந்த கேஸ் இன்டர்லாக் செயல்பாட்டை சரிபார்க்க வேண்டும்?

ப: வாயு அடர்த்தி மானிட்டரில் சோதனை போர்ட்டைப் பயன்படுத்தவும். மெதுவாக வாயுவை விடுங்கள் - அலாரம் வாசலில் (0.03MPa) நீங்கள் அலாரம் ரிலேவைக் கேட்பீர்கள்; லாக்அவுட் வாசலில் (0.02MPa) சுவிட்ச் ஆபரேஷன் ஷாஃப்ட் இயந்திரத்தனமாகத் தடுக்கிறது. இது எங்கள் தொழிற்சாலை வீடியோவில் நிரூபிக்கப்பட்டுள்ளது.

Q5: இந்த RMU SF6-இலவச எரிவாயுவுடன் இணக்கமாக உள்ளதா?

ப: ஆம். Lugao பவர் N2/SF6 கலவை (70%/30%) அல்லது C4-FN அடிப்படையிலான வாயுவுடன் குறைந்த கேஸ் இன்டர்லாக் சிஸ்டம் மெட்டல் மூடப்பட்ட RMU வழங்குகிறது. (எரிவாயு ஊடகம் மற்றும் இன்டர்லாக் வரம்புகள் தேர்ந்தெடுக்கப்பட்ட காப்பு முறையின்படி கட்டமைக்கப்படுகின்றன.
