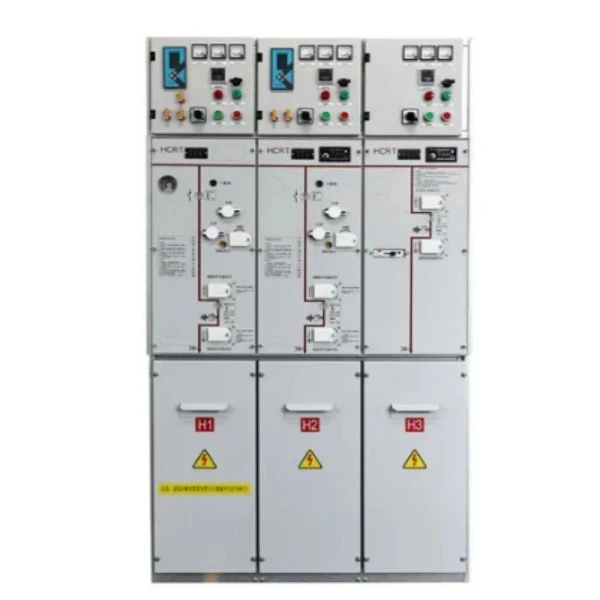

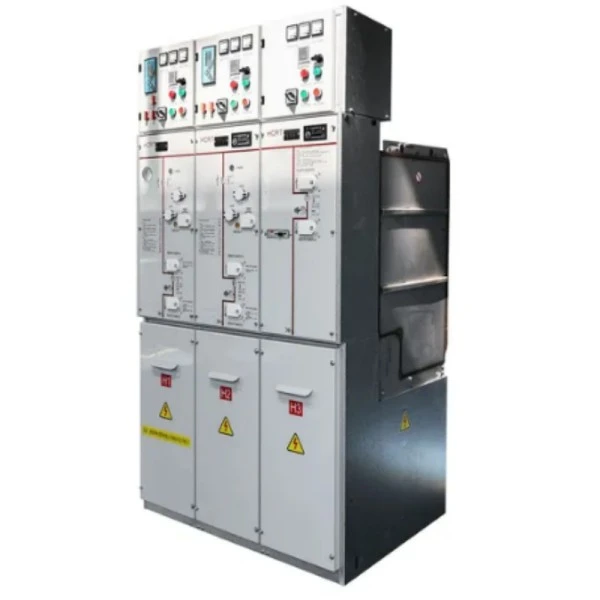

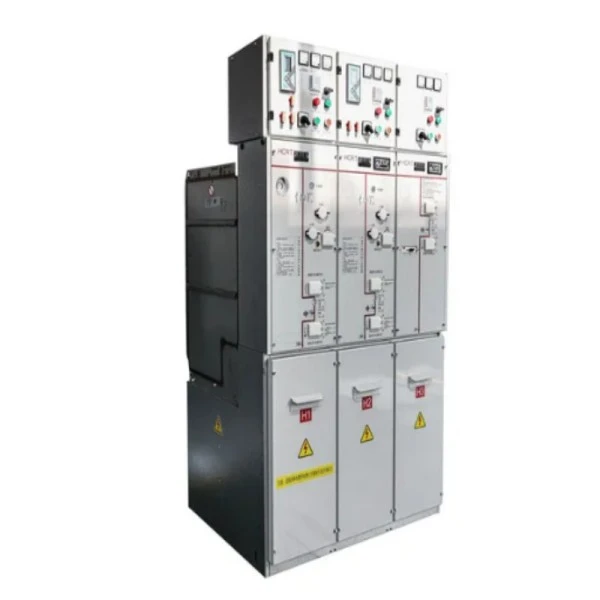

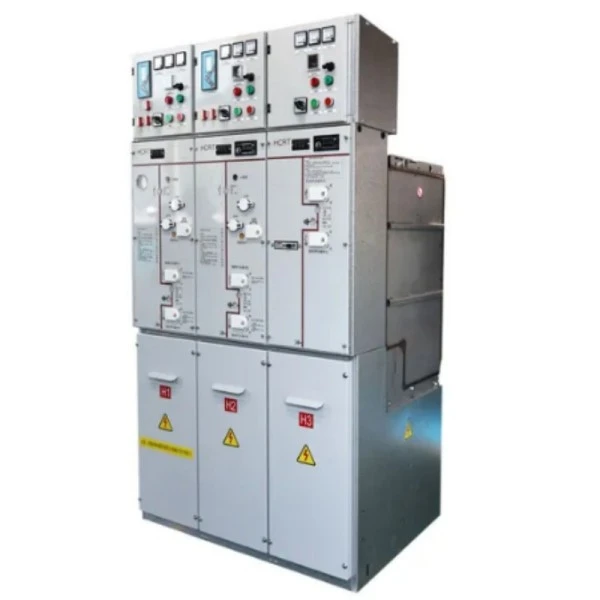

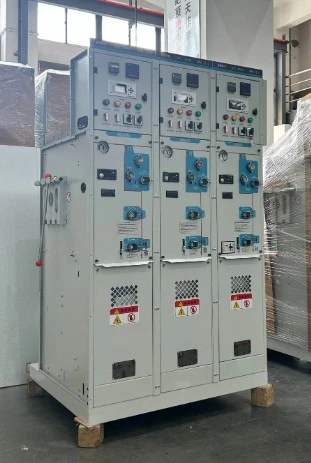

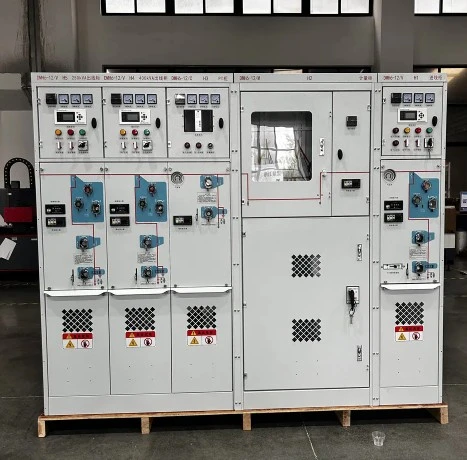

35kv மீடியம் வோல்டேஜ் Sf6 சீல் செய்யப்பட்ட சுவிட்ச்கியர்

35kV மீடியம் வோல்டேஜ் SF6 சீல் செய்யப்பட்ட சுவிட்ச் கியர் என்பது தொழிற்சாலை-அசெம்பிள் செய்யப்பட்ட, உலோகத்தால் மூடப்பட்ட மின் சாதனமாகும், இது சல்பர் ஹெக்ஸாபுளோரைடு (SF6) வாயுவை இன்சுலேடிங் மற்றும் ஆர்க்-தணிக்கும் ஊடகமாகப் பயன்படுத்துகிறது. வழக்கமான திறந்த வகை சுவிட்ச் கியர் போலல்லாமல், அனைத்து லைவ் பாகங்களும்---சர்க்யூட் பிரேக்கர், டிஸ்கனெக்டர் மற்றும் கிரவுண்டிங் ஸ்விட்ச் உட்பட----கட்டுப்படுத்தப்பட்ட அழுத்தத்தில் SF6 வாயு நிரப்பப்பட்ட ஒரு துருப்பிடிக்காத எஃகு தொட்டிக்குள் ஹெர்மெட்டிக் சீல் வைக்கப்படுகின்றன.

அது என்ன செய்ய முடியும்?

முதன்மையாக, இந்த 35kV நடுத்தர மின்னழுத்த SF6 சீல் செய்யப்பட்ட சுவிட்ச் கியர் 35kV மின் நெட்வொர்க்குகளில் மின் ஆற்றலைப் பெறுதல், விநியோகித்தல் மற்றும் கட்டுப்படுத்துதல் ஆகியவற்றிற்கு பொறுப்பாகும். இது மின்மாற்றிகள், மோட்டார்கள் மற்றும் ஃபீடர்களை அதிக சுமைகள், குறுகிய சுற்றுகள் மற்றும் நிலையற்ற ஓவர்வோல்டேஜ்களில் இருந்து பாதுகாக்கிறது. ஒரு தவறு ஏற்படும் போது, ​​SF6 சர்க்யூட் பிரேக்கர் மில்லி விநாடிகளுக்குள் ஆர்க்கை அணைத்து, கீழ்நிலை உபகரணங்களுக்கு குறைந்தபட்ச சேதத்தை உறுதி செய்கிறது. கூடுதலாக, இது தொலைநிலை மாறுதல் செயல்பாடுகள் மற்றும் நிகழ்நேர நிலை கண்காணிப்பை செயல்படுத்துகிறது, இது நவீன ஸ்மார்ட் கட்டங்களின் முக்கிய அங்கமாக அமைகிறது. சாராம்சத்தில், இடம் குறைவாக இருக்கும் அல்லது சுற்றுச்சூழல் நிலைமைகள் கடுமையாக இருக்கும் பயன்பாடுகளில் பருமனான காற்று-இன்சுலேட்டட் சுவிட்ச் கியர் (AIS) ஐ மாற்றுகிறது.

தயாரிப்பு நன்மைகள்

35kV மீடியம் வோல்டேஜ் SF6 சீல் செய்யப்பட்ட சுவிட்ச் கியரை மதிப்பிடும் போது, ​​Lugao Power இன் தீர்வு ஐந்து முக்கிய நன்மைகள் மூலம் தனித்து நிற்கிறது:

1. அல்ட்ரா-உயர் நம்பகத்தன்மை: SF6 வாயு உயர்ந்த மின்கடத்தா வலிமையை (காற்றை விட சுமார் 3 மடங்கு) வழங்குவதால், உட்புற கூறுகள் தூசி, ஈரப்பதம், உப்பு மூடுபனி மற்றும் மாசுபாட்டிலிருந்து நோய் எதிர்ப்பு சக்தி கொண்டவை. இது மிகக் குறைந்த தோல்வி விகிதத்தை விளைவிக்கிறது - பத்து வருட செயல்பாட்டில் 0.1% க்கும் குறைவானது.

2. கச்சிதமான தடம்: சீல் செய்யப்பட்ட வடிவமைப்பு கட்டம் முதல் கட்டம் மற்றும் கட்டம் முதல் தரை அனுமதிகளை கடுமையாக குறைக்கிறது. ஒரு பொதுவான Lugao 35kV SF6 ரிங் மெயின் யூனிட், AISக்கான 3.5m² உடன் ஒப்பிடும்போது, ​​ஒரு ஃபீடருக்கு 1.2m² மட்டுமே ஆக்கிரமித்துள்ளது. இது பயன்பாடுகள் மற்றும் தொழில்துறை ஆலைகளை தற்போதுள்ள கட்டிடத் தடங்களுக்குள்ளேயே மாற்றியமைக்க அல்லது விரிவாக்க அனுமதிக்கிறது.

3. பராமரிப்பு-இலவச செயல்பாடு: அனைத்து நகரும் பாகங்களும் உலர்ந்த, சீல் செய்யப்பட்ட SF6 சூழலில் செயல்படுவதால், வழக்கமான சுத்தம், தொடர்பு சரிசெய்தல் அல்லது காப்பு எதிர்ப்பு சோதனை தேவையில்லை. ஒவ்வொரு ஆறு மாதங்களுக்கும் ஒரு முறை எரிவாயு அழுத்த அளவைப் படிக்க பரிந்துரைக்கப்படும் ஒரே சோதனை. 20 வருட சேவை வாழ்க்கையில், இது செயல்பாட்டு செலவுகளில் 70% வரை சேமிக்கிறது.

4. பணியாளர்களுக்கான மேம்படுத்தப்பட்ட பாதுகாப்பு: உலோகத்தால் மூடப்பட்ட, பற்றவைக்கப்பட்ட தொட்டியானது, 50kA/1s வரை உள்ளக வில் பிழைக் கட்டுப்பாட்டுக்கு (IAC) மதிப்பிடப்படுகிறது. ஒரு உள் பிழையின் கீழ் கூட, அழுத்த நிவாரண வால்வு சூடான வாயுக்களை பாதுகாப்பான வெளியேற்றக் குழாயில் செலுத்துகிறது-எப்போதும் ஒரு ஆபரேட்டரை நோக்கி அல்ல. அனைத்து இன்டர்லாக்களும் IEC 62271-200 உடன் இணங்குகின்றன.

5. அனைத்து வானிலை செயல்திறன்: அல்பைன் துணை மின்நிலையங்களில் -40°C முதல் பாலைவன சூரியப் பண்ணைகளில் +55°C வரை, இந்த 35kV நடுத்தர மின்னழுத்த SF6 சீல் செய்யப்பட்ட சுவிட்ச் கியர் குறையாமல் செயல்படுகிறது. அடைப்புக்குள் ட்ரேஸ் ஹீட்டிங் அல்லது ஏர் கண்டிஷனிங் தேவையில்லை.

தயாரிப்பு அம்சங்கள்

● Lugao Power இன் 35kV நடுத்தர மின்னழுத்த SF6 சீல் செய்யப்பட்ட சுவிட்ச் கியர் பின்வரும் குறிப்பிட்ட தொழில்நுட்ப அம்சங்களை உள்ளடக்கியது:

1. வெல்டட் ஸ்டெயின்லெஸ் ஸ்டீல் டேங்க்: 3மிமீ தடிமன், 316எல் கிரேடு, ஹீலியம் கசிவு-ஆண்டுக்கு 0.1%க்கும் குறைவாக சோதிக்கப்பட்டது. வளிமண்டலத்தில் கேஸ்கட்கள் அல்லது ஓ-மோதிரங்கள் இல்லை.

2. மூன்று நிலை ஸ்விட்ச்: ஒரு பொறிமுறையில் ஒருங்கிணைக்கப்பட்ட சுமை முறிவு சுவிட்ச், டிஸ்கனெக்டர் மற்றும் கிரவுண்டிங் சுவிட்ச். மெக்கானிக்கல் இன்டர்லாக் தவறான வரிசை செயல்பாடுகளைத் தடுக்கிறது.

3. SF6 பிரஷர் கேஜ் (வெப்பநிலை ஈடுசெய்யப்பட்டது) : சுற்றுப்புற வெப்பநிலையைப் பொருட்படுத்தாமல் உண்மையான அழுத்த வாசிப்பை வழங்குகிறது. பச்சை மண்டலம் = 0.12-0.14 MPa (முழுமையானது). தொலைநிலை கண்காணிப்புக்கு குறைந்த அழுத்த அலாரம் தொடர்புகள் உள்ளன.

4. வெற்றிட சர்க்யூட் பிரேக்கர் விருப்பம்: ஃபீடர் பாதுகாப்பிற்காக, SF6 வெளிப்புற இன்சுலேஷனுடன் உள்ளமைக்கப்பட்ட வெற்றிட குறுக்கீடு வெற்றிடத்தின் உயர் உடைக்கும் திறனை SF6 இன் இன்சுலேஷன் வலிமையுடன் இணைக்கிறது. மதிப்பிடப்பட்ட குறுகிய-சுற்று முறிவு மின்னோட்டம்: 31.5kA.

5. கேபிள் பெட்டி: பெரிய, நீக்கக்கூடிய முன் அட்டை கேபிள் லக் நிறுவலை எளிதாக அணுக அனுமதிக்கிறது. 500 மிமீ² வரை ஒற்றை மைய செம்பு அல்லது அலுமினிய கேபிள்களுக்கு ஏற்றது.

6. காந்தம் அல்லது ஸ்பிரிங் ஆக்சுவேட்டர்: காந்த ஆக்சுவேட்டராக (100,000 மெக்கானிக்கல் செயல்பாடுகளுக்கு) அல்லது சேமிக்கப்பட்ட ஆற்றல் வசந்த பொறிமுறையாக (செலவு உணர்திறன் திட்டங்களுக்கு) கிடைக்கிறது.

7. முன் பேனல் மிமிக் பஸ்: ஸ்விட்ச் பொசிஷன், எர்த்திங் நிலை மற்றும் SF6 அழுத்தத்திற்கான LED குறிகாட்டிகளுடன் கூடிய தெளிவான, பொறிக்கப்பட்ட ஒரு வரி வரைபடம்.

8. துணைத் தொடர்புகள்: 6NO + 6NC, 220V DC என மதிப்பிடப்பட்டது, பிரதான தண்டிலிருந்து நேரடியாக இயக்கப்படுகிறது (நழுவுவதற்கு கேமராக்கள் இல்லை).

தயாரிப்பு பயன்பாடு

35kV நடுத்தர மின்னழுத்தம் SF6 சீல் செய்யப்பட்ட சுவிட்ச் கியரின் பன்முகத்தன்மை பின்வரும் பயன்பாடுகளுக்கு ஏற்றதாக அமைகிறது:

1. காற்றாலைகள்: ஒவ்வொரு விசையாழியின் கோபுரத் தளத்திலும் அல்லது கடலோர மேடை சேகரிப்பான் வளையங்களிலும் பயன்படுத்தப்படுகிறது. அதிர்வு, உப்பு தெளிப்பு மற்றும் வரையறுக்கப்பட்ட இடைவெளிகளைத் தாங்கும்.

2. சோலார் பிவி பவர் பிளாண்ட்ஸ்: காம்பினர் பாக்ஸ் வெளியீடுகள் மற்றும் ஸ்டெப்-அப் டிரான்ஸ்பார்மர் பிரைமரி பக்கத்தில் நிறுவப்பட்டது. சீல் செய்யப்பட்ட வடிவமைப்பு பாலைவன சூழலில் தூசி நுழைவதைத் தடுக்கிறது.

3. தொழில்துறை துணை மின்நிலையங்கள்: எஃகு ஆலைகள், சிமெண்ட் ஆலைகள் மற்றும் பெட்ரோ கெமிக்கல் வசதிகள், தொடர்ச்சியான உற்பத்திக்கு அதிக நேரம் தேவைப்படும். SF6 சுவிட்ச் கியர் பெரிய மோட்டார்கள் (3MW–10MW) மற்றும் ஆர்க் உலைகளுக்கு உணவளிக்கிறது.

4. தரவு மையங்கள்: காப்பு ஜெனரேட்டர்கள் மற்றும் UPS அமைப்புகளுக்கு நம்பகமான 35kV உள்வரும் விநியோகத்தை வழங்குகிறது. அதன் கச்சிதமான அளவு IT ரேக்குகளுக்கு அதிக தளத்தை விட்டுச்செல்கிறது.

5. இரயில் இழுவை துணை நிலையங்கள்: 27.5kV அல்லது 35kV அமைப்புகளில் மின்மயமாக்கப்பட்ட இரயில்வேகளுக்கு. திSF6 சுவிட்ச் கியர்தொடர்பு உடைகள் இல்லாமல் அடிக்கடி மாறுதல் (ஆண்டுக்கு 5,000 செயல்பாடுகள் வரை) கையாளுகிறது.

6. நிலத்தடி துணை மின்நிலையங்கள்: நகர மையங்கள் அல்லது வணிக வளாகங்களில் நிலம் விலை அதிகமாக உள்ளது. சுவிட்ச் கியரை 2.5 மீ உயரமுள்ள பெட்டகத்திற்குள் இரண்டு அடுக்குகளாக அடுக்கி வைக்கலாம்.

7. யூட்டிலிட்டி செகண்டரி டிஸ்ட்ரிபியூஷன்: 35kV லூப்பில் இருந்து குடியிருப்புத் தொகுதிகள் அல்லது சிறிய தொழில் பூங்காக்களுக்கு உணவளிப்பதற்கான வளைய பிரதான அலகு (RMU).

நாங்கள் இணங்கும் தரநிலைகள்

Lugao Power இன் 35kV மீடியம் வோல்டேஜ் SF6 சீல் செய்யப்பட்ட சுவிட்ச்கியர் பாதுகாப்பு, நம்பகத்தன்மை மற்றும் நீண்ட சேவை வாழ்க்கையை உறுதி செய்வதற்காக சர்வதேச மற்றும் தொழில்துறை தரங்களின்படி வடிவமைக்கப்பட்டு தயாரிக்கப்படுகிறது.

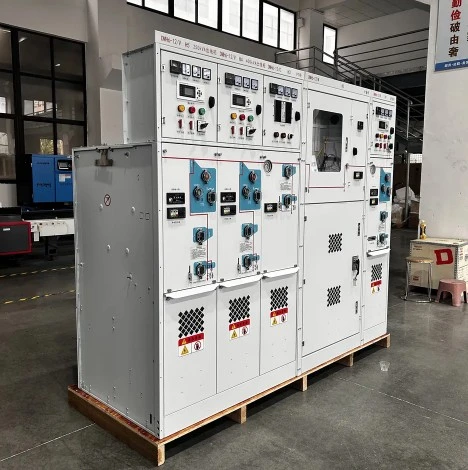

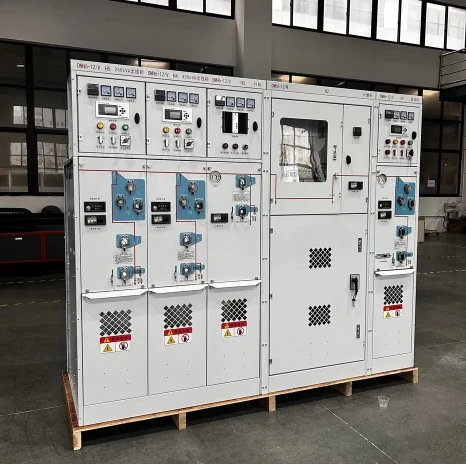

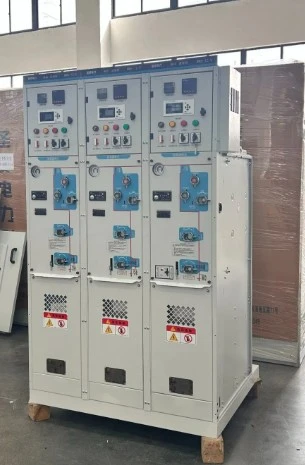

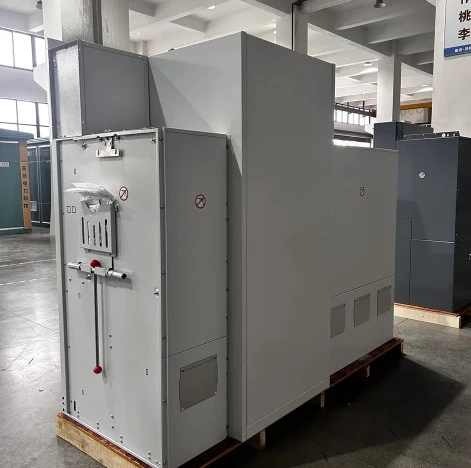

தயாரிப்பு விவரங்கள்

Lugao Power இன் 35kV மீடியம் வோல்டேஜ் SF6 சீல் செய்யப்பட்ட சுவிட்ச் கியரின் ஒவ்வொரு யூனிட்டும் கடுமையான உற்பத்தி நடவடிக்கைகளுக்கு உட்படுகிறது:

● டேங்க் ஃபேப்ரிகேஷன்: லேசர்-கட் 316L துருப்பிடிக்காத எஃகு தகடுகள் ஒரு ஜிக்ஸில் ரோபோ-வெல்ட் செய்யப்படுகின்றன. அனைத்து வெல்ட்களும் சாய ஊடுருவல் மற்றும் பின்ஹோல்களுக்கான எக்ஸ்ரே மூலம் பரிசோதிக்கப்படுகின்றன. ஒவ்வொரு தொட்டியும் 24 மணிநேரத்திற்கு 0.3 MPa (2* இயக்க அழுத்தம்) வில் அழுத்தம்-சோதனை செய்யப்படுகிறது.

● மேற்பரப்பு சிகிச்சை: வெளிப்புறம் பாஸ்பேட் மற்றும் RAL 7035 எபோக்சி பாலியஸ்டர் தூள் (குறைந்தபட்சம் 80μm தடிமன்) பூசப்பட்டது. உப்பு தெளிப்பு எதிர்ப்பு: 1,000 மணிநேரம்.

● SF6 எரிவாயு செயலாக்கம்: அனைத்து உள் கூறுகளையும் (புஷிங்ஸ், காண்டாக்ட்கள், ஆக்சுவேட்டர்கள்) அசெம்பிளி செய்த பிறகு, டேங்க் <10 Pa க்கு வெளியேற்றப்படுகிறது. பிறகு SF6 வாயு தூய்மையான >99.97% உடன் 0.12 MPa முழுமையானதாக நிரப்பப்படுகிறது. பனி புள்ளி < -50°C இல் சரிபார்க்கப்பட்டது.

● மெக்கானிக்கல் எண்டூரன்ஸ் டெஸ்ட்: ஒவ்வொரு இயக்க பொறிமுறையும் 500 முறை (திறந்த/மூடு/பூமி) ஒரு சோதனை பெஞ்சில் இறுதி அசெம்பிளிக்கு முன் சுழற்சி செய்யப்படுகிறது.

● உயர் மின்னழுத்த சோதனை: 70kV/1min ஆற்றல் அதிர்வெண் தாங்கும் மின்னழுத்தம் (உலர்ந்த) மற்றும் 110kV/1.2/50μs மின்னல் தூண்டுதல் சோதனை.

● பகுதி வெளியேற்ற அளவீடு: 1.1× மதிப்பிடப்பட்ட மின்னழுத்தத்தில் (38.5kV) 5pC க்கும் குறைவானது. வைட்பேண்ட் PD டிடெக்டர் மூலம் அளவிடப்படுகிறது.

● கசிவு கண்டறிதல்: ஒரு ஸ்னிஃபர் ஆய்வு (ஹலோஜன் டிடெக்டர்) ஒவ்வொரு வெல்ட் சீம் மற்றும் புஷிங் ஃபிளேன்ஜையும் ஸ்கேன் செய்கிறது. கசிவு விகிதம் வருடத்திற்கு <0.1% உத்தரவாதம்.

● ட்ரேஸ்பிலிட்டி: ஒவ்வொரு ஸ்விட்ச்கியர் ஒரு தனிப்பட்ட QR குறியீட்டைப் பெறுகிறது. QR குறியீடு அழுத்த சோதனை வளைவுகள், PD நிலைகள் மற்றும் எரிவாயு நிரப்பும் தேதி உள்ளிட்ட தொழிற்சாலை சோதனை அறிக்கையுடன் இணைக்கிறது.

SF6 சீல் செய்யப்பட்ட சுவிட்ச்கியர் vs ஏர்-இன்சுலேட்டட் ஸ்விட்ச்கியர் (AIS)

அடிக்கடி கேட்கப்படும் கேள்விகள் (FAQ)

Q1: 35kV மீடியம் வோல்டேஜ் SF6 சீல் செய்யப்பட்ட சுவிட்ச் கியர் எவ்வளவு அடிக்கடி நிரப்ப வேண்டும்?

A: சாதாரண நிலைமைகளின் கீழ், கசிவு விகிதம் வருடத்திற்கு 0.1% க்கும் குறைவாக உள்ளது. 0.12 MPa ஆரம்ப நிரப்புதலில், அலாரம் வரம்பிற்கு (0.10 MPa) குறைய 20 ஆண்டுகளுக்கு மேல் ஆகும். ஒவ்வொரு 6 மாதங்களுக்கும் அழுத்தம் அளவை சரிபார்க்க பரிந்துரைக்கிறோம். சீல் தோல்வி ஏற்பட்டால் தவிர, ஒரு வருட உத்தரவாத காலத்திற்குள் பொதுவாக நிரப்புதல் தேவையில்லை.

Q2: SF6 வாயு சுற்றுச்சூழலுக்கு தீங்கு விளைவிப்பதா? மற்றும் Lugao மாற்றுகளை வழங்குகிறதா?

ப: SF6 அதிக புவி வெப்பமடையும் திறனைக் கொண்டுள்ளது (GWP = 23,500). இருப்பினும், லுகாவோவின் 35kV மீடியம் வோல்டேஜ் SF6 சீல் செய்யப்பட்ட சுவிட்ச் கியர் ஒரு யூனிட்டிற்கு 2kg க்கும் குறைவாகவே பயன்படுத்துகிறது, மேலும் எங்கள் சீல் செய்யப்பட்ட தொட்டி வடிவமைப்பு உமிழ்வை கிட்டத்தட்ட நீக்குகிறது. பசுமை எரிவாயு தேவைப்படும் திட்டங்களுக்கு, 99% குறைவான GWPயுடன் கூடிய விருப்பமான "Green Gas" (C5-FK) நிரப்புதலை வழங்குகிறோம், இருப்பினும் சிறிது குறைக்கப்பட்ட இன்சுலேஷன் மதிப்பீட்டில்.

Q3: இது முடியுமாசுவிட்ச் கியர்கூடுதல் அடைப்பு இல்லாமல் வெளியில் பயன்படுத்தலாமா?

A: ஆம், 35kV மீடியம் வோல்டேஜ் SF6 சீல் செய்யப்பட்ட சுவிட்ச் கியர், சீல் செய்யப்பட்ட டேங்கிற்கு IP67 மற்றும் குறைந்த மின்னழுத்த பெட்டிக்கு IP4X என மதிப்பிடப்பட்டுள்ளது. இருப்பினும், நேரடி வெளிப்புற நிறுவலுக்கு, "வெதர் ப்ரூஃப் ஹூட்" விருப்பத்தை ஆர்டர் செய்ய பரிந்துரைக்கிறோம் (முழு க்யூபிக்கிலும் IP54 மதிப்பீட்டைச் சேர்க்கிறது). இல்லையெனில், அடிப்படை கியோஸ்க் அல்லது துணை மின்நிலைய கட்டிடத்திற்குள் அதை நிறுவவும்.

Q4: ஒரு வருட உத்தரவாதமானது SF6 வாயுவை உள்ளடக்குமா?

ப: ஆம், உத்தரவாதக் காலத்தின் போது (சோப்பு குமிழி அல்லது கண்டறிதல் சோதனையைப் பயன்படுத்தி) கசிவு உறுதிசெய்யப்பட்டால், லுகாவோ மாற்று எரிவாயு சிலிண்டரை சப்ளை செய்து, எந்தக் கட்டணமும் இன்றி பொருத்தி மீண்டும் சீல் செய்யும். இருப்பினும், உடல் சேதத்தால் கசிவு ஏற்பட்டால் (எ.கா., தொட்டியைத் தாக்கும் ஃபோர்க்லிஃப்ட்), பழுது பில் செய்யப்படலாம்.

Q5: ரிமோட் SCADA இன்டர்ஃபேஸை இந்த ஸ்விட்ச் கியருக்கு மாற்ற முடியுமா?

ப: அனைத்து அலகுகளும் நிலையான 6NO+6NC துணை தொடர்புகளுடன் RTU அல்லது PLC உடன் இணைக்க தயாராக உள்ளன. மேம்பட்ட கண்காணிப்புக்கு, Modbus RTU (RS485) அல்லது IEC 61850 (ஈதர்நெட்) வெளியீடுகளுடன் கூடிய விருப்பமான செருகுநிரல் தொகுதியை நாங்கள் வழங்குகிறோம், நிகழ்நேர SF6 அழுத்தம், மாறுதல் நிலை மற்றும் செயல்பாட்டு கவுண்டர் தரவு ஆகியவற்றை வழங்குகிறது.
