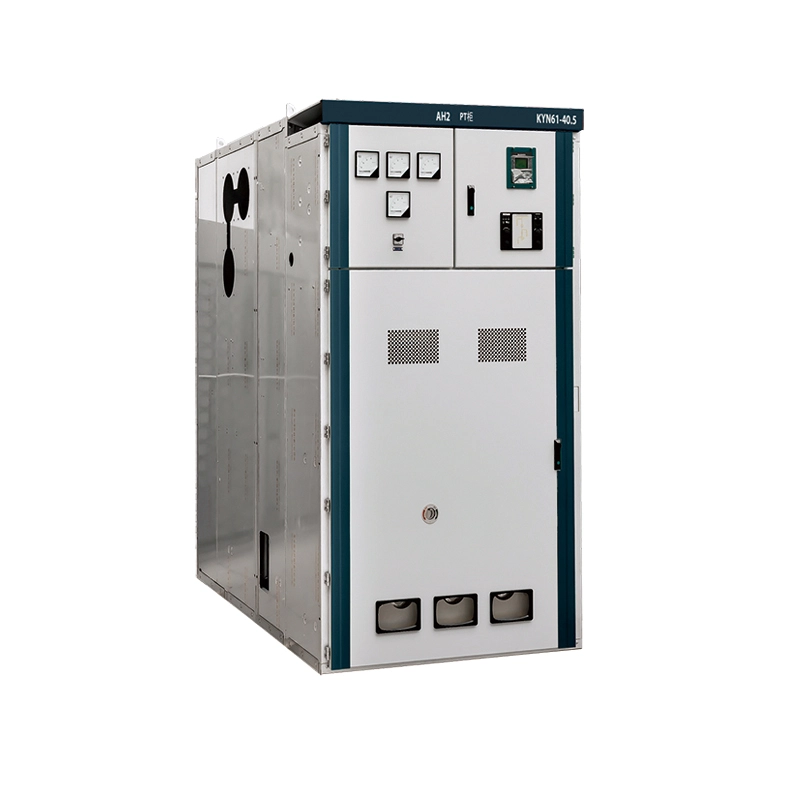

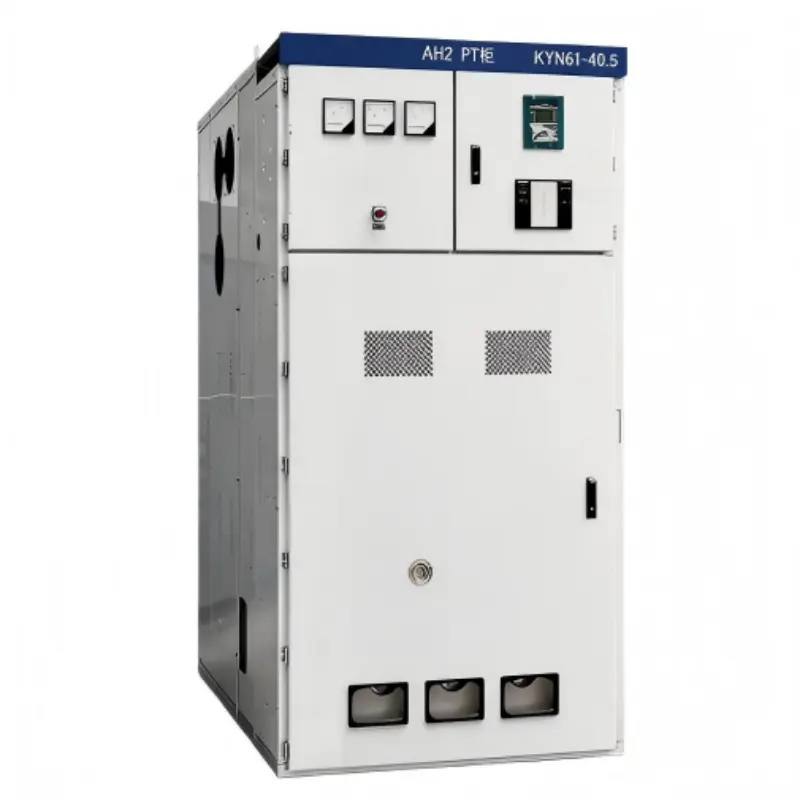

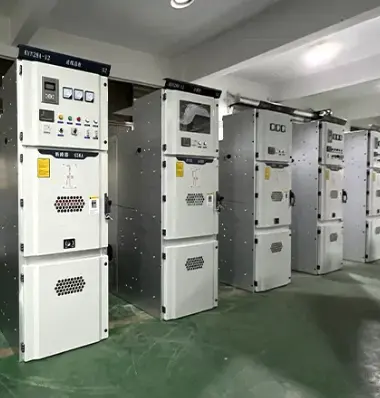

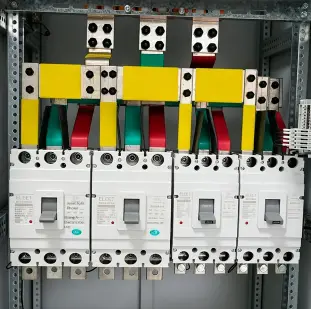

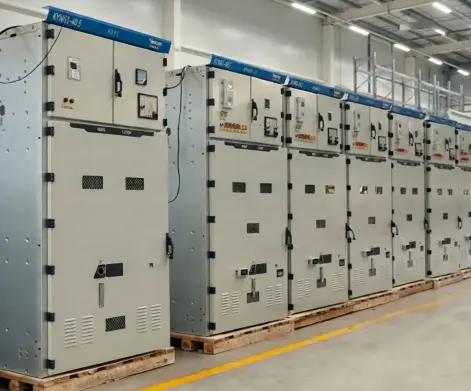

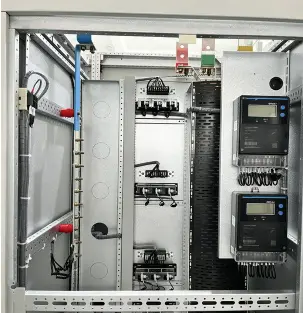

KYN உயர் மின்னழுத்த காற்று-இன்சுலேட்டட் பேனல் சுவிட்ச்கியர்

KYN உயர் மின்னழுத்த ஏர்-இன்சுலேட்டட் பேனல் சுவிட்ச்கியர் என்றால் என்ன?

ஸ்விட்ச்கியர் என்பது 3.6kV முதல் 40.5kV, 50Hz அல்லது 60Hz வரை செயல்படும் மூன்று-கட்ட ஏசி பவர் சிஸ்டங்களுக்காக வடிவமைக்கப்பட்ட ஒரு உலோக உறை, காற்று-இன்சுலேட்டட், உட்புற நடுத்தர மின்னழுத்த சுவிட்ச் கியர் அசெம்பிளி ஆகும்.

"KYN" பதவி சீன தேசிய தரப் பெயரிடலைப் பின்பற்றுகிறது

கே - உலோக உறை

Y - கை வண்டி வகை

N - உட்புறம்

SF6 ஐப் பயன்படுத்தும் கேஸ்-இன்சுலேட்டட் சுவிட்ச் கியர் (GIS) போலல்லாமல், KYN தொடர் வளிமண்டல காற்றை நேரடி பாகங்கள் மற்றும் பூமிக்கு இடையே முதன்மை மின்கடத்தா ஊடகமாக நம்பியுள்ளது.

அது என்ன செய்ய முடியும்?

இந்த KYN உயர் மின்னழுத்த ஏர்-இன்சுலேட்டட் பேனல் சுவிட்ச்கியர் உயர் மின்னழுத்த மின் சாதனங்களைக் கட்டுப்படுத்த, பாதுகாக்க மற்றும் தனிமைப்படுத்துவதற்கான மைய மையமாக செயல்படுகிறது. அதன் முக்கிய செயல்பாடுகள் அடங்கும்:

1. மின் சக்தியைப் பெறுதல் மற்றும் விநியோகித்தல் - பிரதான பஸ்பார் மின்மாற்றி அல்லது ஜெனரேட்டரிலிருந்து உள்வரும் சக்தியைப் பெறுகிறது, பின்னர் அதை பல வெளிச்செல்லும் ஃபீடர்களுக்கு விநியோகிக்கிறது. ஒவ்வொரு ஊட்டியையும் சுயாதீனமாக மாற்றலாம்.

2. மின் தவறுகளுக்கு எதிராக பாதுகாக்கவும்-ஒருங்கிணைந்த வெற்றிட சர்க்யூட் பிரேக்கர்கள் (அகற்றக்கூடிய கைவண்டியில் வைக்கப்பட்டுள்ளன) அதிக சுமை, ஷார்ட் சர்க்யூட் அல்லது பூமியின் தவறு நிலைகளைக் கண்டறியும் போது மில்லி விநாடிகளுக்குள் தானாகவே பயணம் செய்யும். தற்போதைய மின்மாற்றிகள் தவறை உணர்கின்றன; பாதுகாப்பு ரிலேக்கள் பயண கட்டளையைத் தொடங்குகின்றன.

3. பராமரிப்புக்கான தனிமைப்படுத்தப்பட்ட உபகரணங்கள்-கை வண்டியை "துண்டிக்கப்பட்ட" நிலைக்கு வெளியேற்றலாம், இது பிரேக்கருக்கும் நிலையான முதன்மை தொடர்புகளுக்கும் இடையில் தெரியும் காற்று இடைவெளியை உருவாக்குகிறது. நேரடி நிலையான தொடர்புகளில் ஷட்டர்கள் தானாக மூடப்படும், இது முழு பஸ்பாரையும் செயலிழக்கச் செய்யாமல் பிரேக்கரைப் பாதுகாப்பாக ஆய்வு செய்ய அனுமதிக்கிறது.

4. நிகழ்நேர அளவீடு மற்றும் கண்காணிப்பை வழங்குதல் - மின்னழுத்த மின்மாற்றிகள் (CTகள்) மற்றும் மின்னழுத்த மின்மாற்றிகள் (VTகள்) மின்னழுத்தங்கள், வோல்ட்மீட்டர்கள், சக்தி தர பகுப்பாய்விகள் மற்றும் தொலை முனைய அலகுகள் (RTUs) ஆகியவற்றிற்கு கேபிள் பெட்டியில் ஊட்ட சமிக்ஞைகளில் பொருத்தப்பட்டுள்ளன.

5. பாதுகாப்பான எர்த்டிங்கை இயக்கு– கைமுறையாக இயக்கப்படும் எர்த்டிங் சுவிட்ச், கை வண்டியின் நிலையுடன் இயந்திரத்தனமாகப் பிணைக்கப்பட்டுள்ளது, பராமரிப்புப் பணிகள் தொடங்கும் முன் கேபிள் பக்கத்தை பாதுகாப்பாக தரையிறக்க அனுமதிக்கிறது.

6. பாதுகாப்பு ரிலேக்களுடன் ஒருங்கிணைக்கவும்–நவீன நுண்செயலி அடிப்படையிலான ரிலேக்கள் (விரும்பினால்) திசையில் அதிக மின்னோட்டம், வேறுபாடு, தடைசெய்யப்பட்ட பூமி தவறு மற்றும் பிரேக்கர் தோல்வி பாதுகாப்பை வழங்குகிறது. Modbus அல்லது IEC 61850 வழியாக தொடர்புகொள்வது SCADA அமைப்புகளில் ஒருங்கிணைப்பை செயல்படுத்துகிறது.

சாராம்சத்தில், KYN உயர் மின்னழுத்த ஏர்-இன்சுலேட்டட் பேனல் சுவிட்ச்கியர் என்பது நடுத்தர மின்னழுத்த நெட்வொர்க்குகளின் வேலைக் குதிரையாகும் - வலுவான, வெளிப்படையான (காற்று-இன்சுலேட்டட், அதனால் என்ன நடக்கிறது என்பதைப் பார்க்க முடியும்), மற்றும் உட்புற நிறுவல்களுக்கு சிக்கனமானது.

தயாரிப்பு அளவுருக்கள்

தயாரிப்பு நன்மைகள்

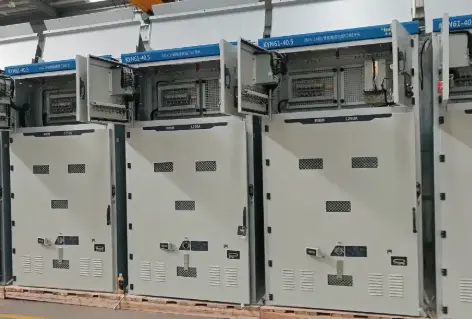

1. ட்ரூ மெட்டல்-கிளாட் கட்டுமானம் மற்றும் கம்பார்ட்மென்டலைசேஷன்

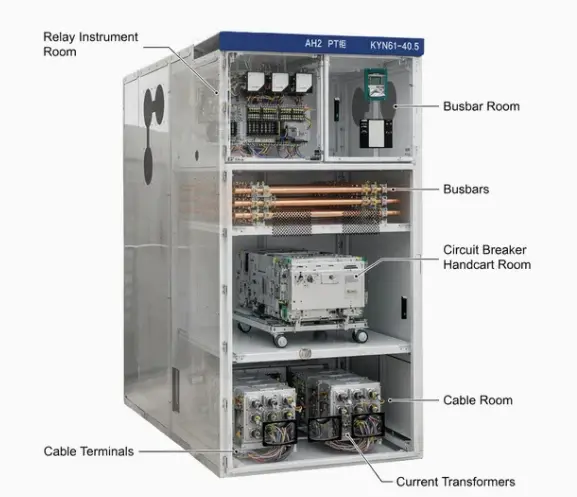

எங்கள் KYN சுவிட்ச் கியர் பேனலை நான்கு முழுமையாக பிரிக்கப்பட்ட பெட்டிகளாக பிரிக்கிறது:

● பஸ்பார் பெட்டி (மேல் பின்புறம்)

● பிரேக்கர் கை வண்டி பெட்டி (நடுத்தர முன்)

● கேபிள் பெட்டி (கீழ் பின்புறம்)

● குறைந்த மின்னழுத்த கருவி பெட்டி (மேல் முன்)

ஒவ்வொரு பெட்டியும் 3 மிமீ தடிமன் கொண்ட கால்வனேற்றப்பட்ட எஃகு தடைகளால் போல்ட் செய்யப்பட்ட அணுகல் அட்டைகளால் பிரிக்கப்பட்டுள்ளது. இந்த பிரிப்பு அடையும்:

● பிழையைக் கட்டுப்படுத்துதல்–ஒரு பெட்டியில் உள் வளைவு ஏற்பட்டால், அது அடுத்தடுத்த பெட்டிகளுக்கு பரவாது. எங்கள் வடிவமைப்பு 1 வினாடிக்கு 40kA வரை IAC AFLR சோதனையில் தேர்ச்சி பெற்றுள்ளது.

● பணியாளர் பாதுகாப்பு-பஸ்பார்கள் நேரலையில் இருக்கும் போது, ​​ஆனால் நிலையான எஃகு தடைகளுக்குப் பின்னால் முழுமையாக மூடப்பட்டிருக்கும் போது, ​​ஆபரேட்டர்கள் கை வண்டி அணுகலுக்கான பிரேக்கர் பெட்டியின் கதவைத் திறக்கலாம்.

● இணையான பராமரிப்பு-பிரேக்கர் பெட்டியை சர்வீஸ் செய்யும் போது கேபிள் நிறுத்தும் பணி தொடரலாம்.

2. நேரடி தொடர்பு பாதுகாப்புக்கான தானியங்கி ஷட்டர்கள்

ஹேண்ட்கார்ட் இணைக்கப்பட்ட நிலையில் இருந்து சோதனை நிலைக்கு நகரும் போது, ​​துருப்பிடிக்காத எஃகு ஷட்டர்கள் நிலையான முதன்மை தொடர்புகள் (கோடு மற்றும் சுமை பக்கங்கள்) மீது தானாகவே சரியும். முக்கிய அம்சங்கள்:

● பொருள் - 3 மிமீ தடிமன் துருப்பிடிக்காத எஃகு (அலுமினியம் அல்லது பிளாஸ்டிக் அல்ல)

● ஆபரேஷன் - ஸ்பிரிங் உந்துதல், தோல்வி-பாதுகாப்பு (பொறிமுறை வசந்தம் உடைந்தாலும் ஷட்டர் மூடப்படும் - ஈர்ப்பு உதவி)

● இன்டர்லாக் - கைவண்டியை அகற்றிவிட்டு, ஒரு சிறப்புத் திறத்தல் கருவியைப் பயன்படுத்தாவிட்டால் ஷட்டர்களை கைமுறையாகத் திறக்க முடியாது (அங்கீகரிக்கப்படாத அணுகலைத் தடுக்கிறது)

● இன்சுலேஷன் - தூண்டப்பட்ட மின்னழுத்தங்களைத் தடுக்க ஷட்டர்கள் பின்புறத்தில் 2 மிமீ இன்சுலேடிங் எபோக்சியால் பூசப்பட்டிருக்கும்

3. காற்று காப்பு - SF6 எரிவாயு இல்லை

கேஸ்-இன்சுலேடட் ஸ்விட்ச்கியர் (ஜிஐஎஸ்) போலல்லாமல், கேஒய்என் உயர் மின்னழுத்த காற்று-இன்சுலேட்டட் பேனல் சுவிட்ச்கியர் வளிமண்டல காற்றை மட்டுமே காப்பீட்டு ஊடகமாகப் பயன்படுத்துகிறது. இது பல நன்மைகளை வழங்குகிறது:

● ஜீரோ கிரீன்ஹவுஸ் வாயு உமிழ்வு-SF6 புவி வெப்பமடைதல் திறனை CO2 ஐ விட 23,500 மடங்கு கொண்டுள்ளது. EU மற்றும் பல அமெரிக்க மாநிலங்களில் உள்ள கட்டுப்பாட்டாளர்கள் SF6 பயன்பாட்டைக் கட்டுப்படுத்துகின்றனர். ஏர்-இன்சுலேட்டட் KYN என்பது எதிர்கால-ஆதாரத் தேர்வாகும்.

● எரிவாயு கையாளும் கருவிகள் தேவையில்லை-ஜிஐஎஸ்க்கு விலையுயர்ந்த எரிவாயு வண்டிகள், பிரஷர் கேஜ்கள், லீக் டிடெக்டர்கள் மற்றும் சான்றளிக்கப்பட்ட தொழில்நுட்ப வல்லுநர்கள் தேவை. KYNக்கு இவை எதுவும் தேவையில்லை.

● பார்வையால் சரிபார்க்கக்கூடிய காற்று இடைவெளிகள்-ஆப்பரேட்டர்கள் திறந்த தொடர்புகள் அல்லது ஹேண்ட்கார்ட் மற்றும் நிலையான தொடர்புகளுக்கு இடையே உள்ள இடைவெளியைக் காணலாம். SF6 உபகரணங்கள் சீல் செய்யப்பட்ட உறைகளுக்குப் பின்னால் அனைத்தையும் மறைக்கிறது.

● குறைந்த வாழ்க்கைச் சுழற்சி செலவு-எரிவாயு நிரப்புதல் இல்லை, அவ்வப்போது ஈரப்பதம் சோதனை இல்லை, முத்திரை மாற்றுதல் இல்லை. காற்று இலவசம்.

5. உயர் ஷார்ட் சர்க்யூட் தாங்கும் திறன்

எங்கள்KYN சுவிட்ச் கியர்அடைகிறது:

● மதிப்பிடப்பட்ட குறுகிய நேர மின்னோட்டத்தைத் தாங்கும் - 3 வினாடிகளுக்கு 50kA வரை

● மதிப்பிடப்பட்ட உச்சநிலை மின்னோட்டத்தைத் தாங்கும் - 125kA வரை

● உள் வளைவு வகைப்பாடு - IAC AFLR 40kA/1s (அணுகக்கூடிய முன், பக்கவாட்டு, பின்புறம்)

இந்த மதிப்பீடுகள் வழக்கமான பயன்பாட்டுத் தேவைகளை மீறுகின்றன (பொதுவாக 3 வினாடிகளுக்கு 25kA அல்லது 31.5kA). உயர் தாங்கும் திறன் இதிலிருந்து வருகிறது:

● இரட்டை மடிப்பு 2.5 மிமீ பஸ்பார் ஆதரவு அடைப்புக்குறிகள்

● குறைந்தபட்சம் 70Nm போல்ட் டார்க் கொண்ட வெள்ளி முலாம் பூசப்பட்ட செப்பு பஸ்பார்கள்

● இன்சுலேடட் பஸ்பார் ஸ்லீவ்கள் அதிர்வுகளின் கீழ் ஃபேஸ்-டு-ஃபேஸ் ஃப்ளாஷ்ஓவர்களைத் தடுக்கும்.

தயாரிப்பு அம்சங்கள்

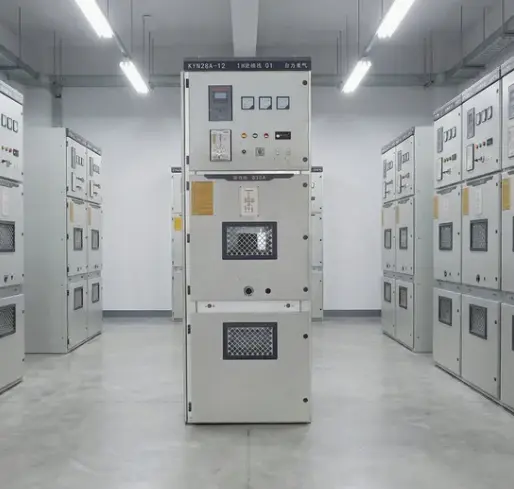

தயாரிப்பு விவரங்கள்

சட்டகம் மற்றும் அடைப்பு

1. பொருள்: 2.5 மிமீ குளிர்-உருட்டப்பட்ட எஃகு சட்டகம்; 3.0மிமீ பெட்டித் தடைகள்

2. உருவாக்கம்: லேசர் வெட்டு, CNC-பஞ்ச், ரோபோடிக் MIG வெல்டிங்

3. பூச்சு: ஒன்பது-படி செயல்முறை - இ-கோட் ப்ரைமர் + பாலியஸ்டர் பவுடர் கோட், 100-120μm தடிமன். உப்பு தெளிப்பு> 1000 மணிநேரம்

4. நிறம்: RAL 7035 (வெளிர் சாம்பல்) தரநிலை

பஸ்பார் அமைப்பு

1. தாமிரம்: 99.95% E-Cu, கடத்துத்திறன் ≥58 MS/m

2. மூட்டுகள்: வெள்ளி முலாம் பூசப்பட்ட (10μm) + Belleville துவைப்பிகள், சிவப்பு வண்ணப்பூச்சுடன் 70Nm வரை முறுக்கு

3. காப்பு: வெப்ப-சுருக்கக்கூடிய சுடர்-தடுப்பு சட்டைகள், பகுதி வெளியேற்றம் <5pC இல் 15kV

4. சப்போர்ட் இன்சுலேட்டர்கள்: சிலிக்கா ஃபில்லருடன் கூடிய எபோக்சி, க்ரீபேஜ் ≥20mm/kV

கை வண்டி உற்பத்தி

1. சேஸ்: தூள் பூசப்பட்ட கருப்பு; நான்கு MoS2-நைலான் உருளைகள் (சுமை திறன் ஒவ்வொன்றும் 500 கிலோ)

2. ரேக்கிங்: அக்மி லீட் ஸ்க்ரூ, 10 டர்ன்கள் டெஸ்ட்-டு-கனெக்ட், டார்க் <15 என்எம்

3. பிரேக்கர் மவுண்டிங்: லுகாவோ VCB அல்லது ABB VD4/Siemens 3AHக்கான நேரடி போல்ட்-ஆன்

4. துணை தொடர்புகள்: 8NO+8NC, சில்வர்-நிக்கல், 250V AC இல் 10A

பேக்கேஜிங், ஷிப்பிங் மற்றும் விற்பனைக்குப் பிந்தைய சேவை

பேக்கேஜிங் மற்றும் ஷிப்பிங்

ஒவ்வொரு KYN காற்று-இன்சுலேட்டட் உலோக-உறைந்த சுவிட்ச் கியர் கேபினட் ஈரப்பதம்-தடுப்பு படம், நுரை அல்லது மூலை காவலாளிகள் மூலம் பாதுகாக்கப்படுகிறது, மேலும் ஏற்றுமதி மர உறைகளில் அல்லது ஏற்றுமதி தேவைகளுக்கு ஏற்ப வலுவூட்டப்பட்ட தட்டுகளில் நிரம்பியுள்ளது. வெற்றிட சர்க்யூட் பிரேக்கர் கைவண்டிகள், கருவிகள் மற்றும் பாகங்கள் போக்குவரத்தின் போது இயக்கத்தை குறைக்க நிலையான அல்லது தனித்தனியாக பாதுகாக்கப்படும். திட்ட இலக்குக்கு ஏற்ப கடல் சரக்கு அல்லது தரைவழி போக்குவரத்து மூலம் கப்பல் போக்குவரத்து ஏற்பாடு செய்யப்படலாம்.

விற்பனைக்குப் பிந்தைய சேவை

லுகாவோஉறுதிப்படுத்தப்பட்ட ஆர்டர் ஒப்பந்தத்தின்படி நிறுவல், ஆணையிடுதல் மற்றும் செயல்பாட்டிற்கான தொழில்நுட்ப ஆதரவை வழங்குகிறது. மின் வரைபடங்கள், இரண்டாம் நிலை வயரிங் வரைபடங்கள், செயல்பாட்டு வழிமுறைகள் மற்றும் வழக்கமான சோதனை அறிக்கைகள் ஏற்றுமதிக்கு முன் வழங்கப்படலாம். ஒப்பந்தம் மற்றும் உறுதிப்படுத்தப்பட்ட தொழில்நுட்ப ஒப்பந்தத்தின் படி உத்தரவாத விதிமுறைகள் மற்றும் உதிரி பாகங்கள் ஆதரவு வழங்கப்படுகின்றன.
