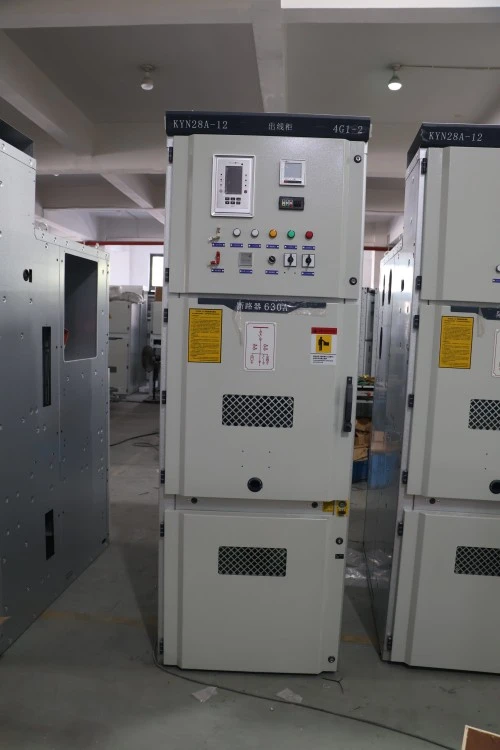

KYN சென்டர் வகை ஐந்து-தடுப்பு இன்டர்லாக் உயர் மின்னழுத்த சுவிட்ச்கியர்

KYN சென்டர் வகை ஐந்து-தடுப்பு இன்டர்லாக் உயர் மின்னழுத்த சுவிட்ச் கியர் என்பது முழுவதுமாக அசெம்பிள் செய்யப்பட்ட, உலோகத்தால் மூடப்பட்ட, டிரா-அவுட் வகை சுவிட்ச் கியர் முதன்மையாக 3.6kV முதல் 12kV வரையிலான மூன்று-கட்ட ஏசி பவர் சிஸ்டங்களில் பயன்படுத்தப்படுகிறது. இது கிளை ஃபீடர் பயன்பாடுகளுடன் ஒற்றை பஸ்பார் அல்லது இரட்டை பஸ்பார் உள்ளமைவுகளுக்காக வடிவமைக்கப்பட்டுள்ளது.

இந்த உபகரணங்கள் என்ன?

இந்த உபகரணமானது உயர் மின்னழுத்த மின் விநியோக அமைச்சரவை ஆகும், இதில் சர்க்யூட் பிரேக்கர்கள், டிஸ்கனெக்டர்கள், கிரவுண்டிங் சுவிட்சுகள், தற்போதைய மின்மாற்றிகள், மின்னழுத்த மின்மாற்றிகள் மற்றும் பாதுகாப்பு ரிலேக்கள் உள்ளன. அதன் வரையறுக்கும் அம்சம் "ஐந்து-தடுப்பு இன்டர்லாக்" பொறிமுறையாகும், இது உடல் ரீதியாக தடுக்கிறது:

1. கிரவுண்டிங் சுவிட்ச் மூடப்பட்டது

2. பிரேக்கர் மூடிய முன் அட்டையைத் திறப்பது

3. சுவிட்ச் மூடப்படும்போது பிரேக்கரைச் செருகுவது அல்லது அகற்றுவது

4. நேரலையில் கிரவுண்டிங் சுவிட்சை இயக்குதல்

5. கட்டுப்பாட்டு சக்தி இல்லாமல் சர்க்யூட் பிரேக்கரை மூடுவது

அது என்ன செய்கிறது?

இது மின்மாற்றி அல்லது உள்வரும் வரிசையிலிருந்து மின் ஆற்றலைப் பாதுகாப்பாகப் பெற்று, மோட்டார்கள், மின்மாற்றிகள், மின்தேக்கி வங்கிகள் அல்லது இரண்டாம் நிலை துணை மின்நிலையங்கள் போன்ற வெளிச்செல்லும் ஊட்டிகளுக்கு விநியோகம் செய்கிறது. KYN மைய வகை ஐந்து-தடுப்பு இன்டர்லாக் உயர் மின்னழுத்த சுவிட்ச் கியர் நடுத்தர மின்னழுத்த தொழில்துறை மற்றும் பயன்பாட்டு நெட்வொர்க்குகளின் முதுகெலும்பாகும்.

மாதிரி குறியீடு பிரிப்பு:

● KYN – K: உலோகம் அணிந்த Y: ட்ரா-அவுட் வகை N: உட்புறம்

● மைய வகை - மாடுலர் சென்டர்-பிரேக்கர் உள்ளமைவு

● ஐந்து-தடுப்பு இன்டர்லாக்கிங் - இயந்திர மற்றும் மின் பிழை-தடுப்பு

● உயர் மின்னழுத்த சுவிட்ச் கியர் - 12kV வரை மதிப்பிடப்பட்டது

தயாரிப்பு அளவுரு (குறிப்பு)

தயாரிப்பு அம்சம் மற்றும் பயன்பாடு

1. உயர் பாதுகாப்பு - ஐந்து-தடுப்பு இன்டர்லாக்கிங்

KYN சென்டர் வகை ஐந்து-தடுப்பு இன்டர்லாக் உயர் மின்னழுத்த சுவிட்ச் கியர், பிரேக்கர், தனிமைப்படுத்தும் தொடர்புகள், கிரவுண்டிங் சுவிட்ச் மற்றும் முன் பேனல்களுக்கு இடையே கட்டாய மெக்கானிக்கல் இன்டர்லாக்களைக் கொண்டுள்ளது. இது ஆபரேட்டர் பிழையின் அபாயத்தை நீக்குகிறது - ஆர்க் ஃபிளாஷ் சம்பவங்களுக்கான #1 காரணம்.

2. கச்சிதமான மாடுலர் கட்டுமானம்

டிரா-அவுட் பிரேக்கர் டிராலி மூன்று வெவ்வேறு நிலைகளைக் கொண்ட தண்டவாளங்களில் சீராகச் செல்கிறது: இயக்கம், சோதனை/தனிமைப்படுத்தப்பட்டது மற்றும் திரும்பப் பெறப்பட்டது. இது முழு பஸ்பாரையும் செயலிழக்கச் செய்யாமல் பராமரிக்க அனுமதிக்கிறது - தரவு மையங்கள் மற்றும் மருத்துவமனைகளுக்கு இது ஒரு முக்கியமான நன்மை.

3. அறிவார்ந்த கண்காணிப்பு & கட்டுப்பாடு

விருப்ப அறிவார்ந்த IEDகள் (ரிலேக்கள்) வழங்குகின்றன:

● நிகழ்நேர மின்னோட்டம், மின்னழுத்தம் மற்றும் சக்தி கண்காணிப்பு

● அதிக மின்னோட்டம், பூமியின் தவறு மற்றும் திசை பாதுகாப்பு

● RS485/Modbus அல்லது IEC 61850 தொடர்பு

● SCADA வழியாக ரிமோட் திறந்த/மூடு

● பிரேக்கர் பெட்டியில் உள்ள நிலையான வெப்பநிலை மற்றும் ஈரப்பதம் சென்சார்கள் ஒடுக்கத்தைத் தடுக்கின்றன.

4. உயர் இயந்திர நம்பகத்தன்மை

● பிரேக்கர் பொறிமுறையின் ஆயுள்: 30,000 செயல்பாடுகள் (பராமரிப்பு இல்லாதது)

● துணை தொடர்புகள்: 10,000+ மின் செயல்பாடுகளுக்கு வெள்ளி-நிக்கல் கலவை

● முதன்மை துண்டிக்கும் தொடர்புகள்: ஸ்பிரிங் அழுத்தத்துடன் வெள்ளி முலாம் பூசப்பட்ட செம்பு

விண்ணப்ப பகுதிகள்

தயாரிப்பு விவரங்கள்

1. அடைப்பு ஃபேப்ரிகேஷன்

● 2.0மிமீ குளிர் உருட்டப்பட்ட எஃகு (துத்தநாகம் பூசப்பட்ட) அல்லது 1.5மிமீ துருப்பிடிக்காத எஃகு

● துல்லியத்திற்காக லேசர் வெட்டு மற்றும் CNC-வளைவு

● அரிப்பை எதிர்க்கும் தூள் பூச்சுடன் வெல்டட் சட்டகம் (RAL 7035 தரநிலை)

2. ஐந்து-தடுப்பு இன்டர்லாக்கிங் மெக்கானிசம்

● ஸ்டீல் கேம் தகடுகள் மற்றும் இன்டர்லாக் கம்பிகள் (பிளாஸ்டிக் பாகங்கள் இல்லை)

● தோல்வியின்றி 10,000 இன்டர்லாக் சுழற்சிகளுக்கு சோதிக்கப்பட்டது

● உள்வரும்/வெளிச்செல்லும் மற்றும் டை பேனல்களுக்கான கீ இன்டர்லாக் அடங்கும்

3. பிரேக்கர் டிராலி

● மூன்று-நிலைப் பூட்டுதல் கொண்ட ட்ரா-அவுட் சேஸ்

● சுய-சீரமைப்பு முதன்மை துண்டிப்புகள்

● 16-32 கட்டுப்பாட்டு சுற்றுகள் கொண்ட இரண்டாம் நிலை பிளக்

4. பஸ்பார் அமைப்பு

● உயர் கடத்துத்திறன் E-Cu தாமிரம் (ETP தரம்)

● பெல்லிவில்லே வாஷர்களுடன் வெள்ளி பூசப்பட்ட மூட்டுகள்

● கட்டம் தனிமைப்படுத்தப்பட்ட வெப்ப சுருக்கம்

5. கேபிள் பெட்டி

● ஒரு கட்டத்திற்கு 4×240mm² கேபிள்களுக்கு தாராளமான இடம்

● நீக்கக்கூடிய கேபிள் கிளாம்பிங் அடைப்புக்குறி

● பூஜ்ஜிய வரிசை CT க்கான ஏற்பாடு

6. தொழிற்சாலை சோதனை

● 100% மின்கடத்தா தாங்கும் சோதனை

● இயந்திர இயக்க சோதனை (குறைந்தபட்சம் 50 சுழற்சிகள்)

● பகுதி வெளியேற்ற அளவீடு (1.2× மதிப்பிடப்பட்ட மின்னழுத்தத்தில் ≤5pC)

● தொடர்பு எதிர்ப்பு அளவீடு (மைக்ரோ-ஓம்மீட்டர்)

7. சான்றிதழ் மற்றும் தர உத்தரவாதம்

● GB/T 3906, IEC 62271-200 மற்றும் DL/T 404 ஆகியவற்றின் படி வகை-சோதனை செய்யப்பட்டது

● உள் வளைவு சோதனை செய்யப்பட்டது (IAC AFLR 40kA/1s)

● ISO 9001:2015 சான்றளிக்கப்பட்ட உற்பத்தி

● ஒவ்வொரு பேனலிலும் வழக்கமான சோதனை அறிக்கை சேர்க்கப்பட்டுள்ளது

போட்டியாளர்களை விட Lugao Power Co., Ltd ஐ ஏன் தேர்வு செய்ய வேண்டும்?

பொதுவான வாடிக்கையாளர் கேள்விகள்

Q1: இந்த KYN மைய வகை ஐந்து-தடுப்பு இன்டர்லாக் உயர் மின்னழுத்த சுவிட்ச் கியர் 24kV அமைப்புகளுக்குப் பயன்படுத்த முடியுமா?

ப: இல்லை, நிலையான KYN 12kV வரை மதிப்பிடப்படுகிறது. 24kVக்கு, KYN28-24 மாறுபாட்டை அதிகரித்த இன்சுலேஷன் அனுமதியுடன் வழங்குகிறோம். மேற்கோளைக் கோரும்போது உங்கள் கணினி மின்னழுத்தத்தைக் குறிப்பிடவும்.

Q2: KYN Metal-Clad Switchgear இன் ஒரு பகுதியாக வெற்றிட சர்க்யூட் பிரேக்கரை வழங்குகிறீர்களா?

ப: ஆம், ஒவ்வொரு பேனலும் தொழிற்சாலை-சோதனை செய்யப்பட்ட வெற்றிட சர்க்யூட் பிரேக்கருடன் (VS1 வகை) முழுமையாக இணைக்கப்பட்டுள்ளது. ABB VD4, Siemens 3AH அல்லது Schneider HVX போன்ற இணக்கமான மாற்றுகளையும் நாங்கள் வழங்குகிறோம்.

Q5: உள்வரும், மீட்டரிங், ஃபீடர் மற்றும் மின்தேக்கி பேனல்கள் உட்பட முழு சுவிட்ச் கியர் வரிசையை KYN மெட்டல்-இன்க்ளோஸ்டு ஸ்விட்ச்கியர் என வழங்க முடியுமா?

ப: முற்றிலும். தேவையான அனைத்து துணைப் பெட்டிகள், பஸ்பார் இணைப்புகள் மற்றும் இன்டர்-பேனல் இன்டர்லாக்களுடன் முழுமையான வரிசைகளை நாங்கள் வடிவமைத்து உற்பத்தி செய்கிறோம். உங்கள் ஒற்றை வரி வரைபடத்தை அனுப்பவும்.

Q6: நீங்கள் என்ன ஆவணங்களை வழங்குகிறீர்கள்?

ப: ஒவ்வொரு KYN ஸ்விட்ச் கியருக்கும், நாங்கள் வழங்குகிறோம்: பொதுவான ஏற்பாடு வரைதல், வயரிங் திட்டம், பொருட்களின் பில், சோதனை அறிக்கை, அறிவுறுத்தல் கையேடு மற்றும் இன்டர்லாக் மேட்ரிக்ஸ் - அனைத்தும் ஆங்கிலத்தில் (அல்லது உங்கள் உள்ளூர் மொழியில்).

Q7: ஐந்து-தடுப்பு இன்டர்லாக்கிங் புலம்-சரிசெய்யக்கூடியதா?

ப: இல்லை - இது வேண்டுமென்றே. சேதமடைவதைத் தடுக்க, இன்டர்லாக் தொழிற்சாலை அமைக்கப்பட்டு சீல் வைக்கப்பட்டுள்ளது. இருப்பினும், நாங்கள் தெளிவான இயந்திர வரைபடங்களை வழங்குகிறோம், எனவே உங்கள் குழு தர்க்கத்தைப் புரிந்துகொள்கிறது. உங்களுக்கு மாற்றங்கள் தேவைப்பட்டால், எங்கள் பொறியியல் துறையைத் தொடர்பு கொள்ளவும்.

உற்பத்தி திறன்

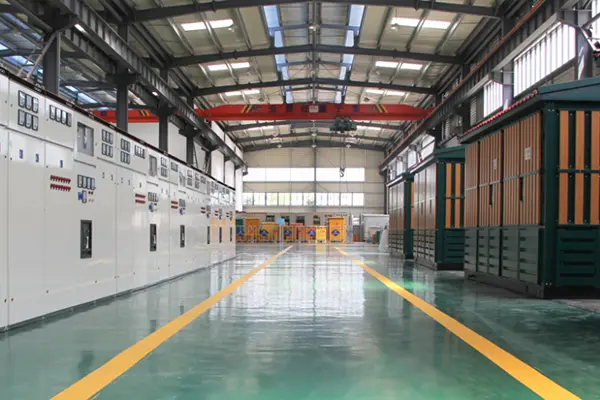

லுகாவோ பவர் கோ., லிமிடெட்.KYN சென்டர் வகை ஐந்து-தடுப்பு இன்டர்லாக்கிங் உயர் மின்னழுத்த சுவிட்ச்கியர் மேம்பட்ட ஃபேப்ரிகேஷன், அசெம்ப்ளி மற்றும் உயர் மின்னழுத்த சோதனைக் கருவிகளுடன் கூடிய நவீன உற்பத்தி வசதியில் தயாரிக்கிறது. ஒவ்வொருசுவிட்ச் கியர் பேனல்ஒரு கண்டிப்பான ISO 9001 தர மேலாண்மை அமைப்பின் கீழ் உற்பத்தி செய்யப்படுகிறது, நிலையான தரம், நம்பகமான செயல்திறன் மற்றும் சர்வதேச தரங்களுடன் முழு இணக்கம் ஆகியவற்றை உறுதி செய்கிறது.

உற்பத்தி வலிமை
