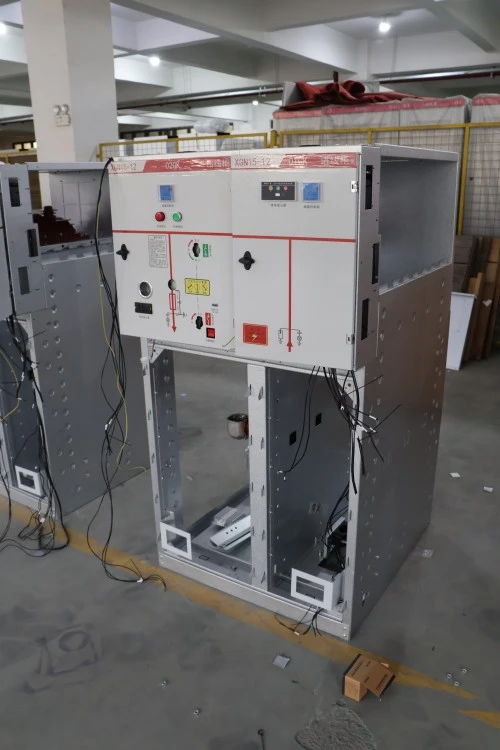

XGN பெட்டி வகை நிலையான வகை உயர் மின்னழுத்த சுவிட்ச்கியர்

இந்த உபகரணங்கள் என்ன?

XGN பெட்டி வகை நிலையான வகை உயர் மின்னழுத்த சுவிட்ச் கியர் (XGN என்பது "பெட்டி வகை நிலையான வகை") என்பது உலோகத்தால் மூடப்பட்டது,உட்புற உயர் மின்னழுத்த சுவிட்ச் கியர்சட்டசபை. இது முதன்மையாக 6kV, 10kV, 20kV, அல்லது 35kV என மதிப்பிடப்பட்ட மின்னழுத்தங்கள் மற்றும் 50/60Hz என மதிப்பிடப்பட்ட அதிர்வெண் கொண்ட மூன்று-கட்ட ஏசி பவர் சிஸ்டங்களில் பயன்படுத்தப்படுகிறது.

அது என்ன செய்கிறது?

இந்த உபகரணங்கள் மின் ஆற்றலைப் பெறுவதற்கும் விநியோகிப்பதற்கும், மின் இணைப்புகள் மற்றும் மின்மாற்றிகளைக் கட்டுப்படுத்துவதற்கும், பாதுகாப்பதற்கும் மற்றும் கண்காணிப்பதற்கும் பயன்படுத்தப்படுகின்றன. டிரா-அவுட் வகை சுவிட்ச் கியர் போலல்லாமல், XGN பாக்ஸ் வகை நிலையான வகை உயர் மின்னழுத்த சுவிட்ச்கியர் நிலையான-மவுண்டட் சர்க்யூட் பிரேக்கர்களைப் பயன்படுத்துகிறது மற்றும் தனிமைப்படுத்தப்பட்ட இடைவெளிகளைக் கொண்ட சுவிட்சுகளைத் துண்டிக்கிறது, இது மிகவும் கடினமானதாகவும், செலவு குறைந்ததாகவும், பல நடுத்தர அளவிலான தொழில்துறை மற்றும் வணிக பயன்பாடுகளில் பராமரிக்க எளிதாகவும் செய்கிறது.

மாதிரி குறியீடு பிரிப்பு:

XGN - பெட்டி வகை நிலையான வகை உட்புற உலோகம் மூடப்பட்டது

பெட்டி வகை - முழுமையாக மூடப்பட்ட உலோக வீடுகள்

நிலையான வகை - முக்கிய மாறுதல் கூறுகளின் நிலையான நிறுவல்

வழக்கமான பயன்பாடுகள்:

தொழிற்சாலைகள், குடியிருப்பு வளாகங்கள், வணிக வளாகங்கள், மருத்துவமனைகள், தரவு மையங்கள் மற்றும் புதுப்பிக்கத்தக்க எரிசக்தி நிலையங்களில் மின் விநியோக அறைகள்.

தயாரிப்பு விளக்கம்

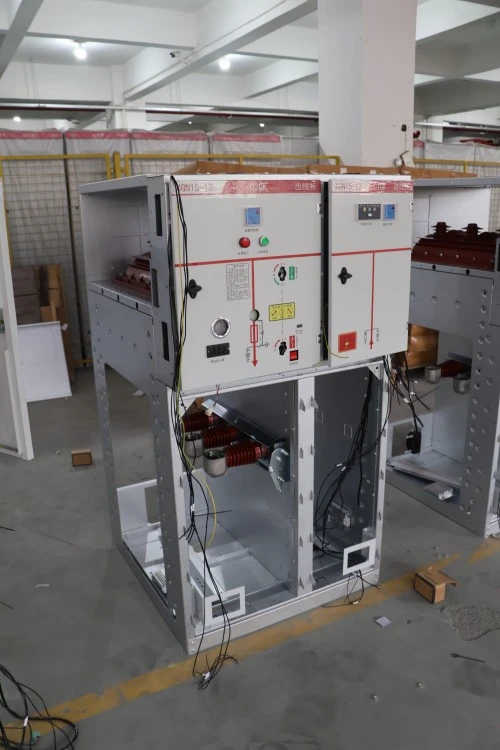

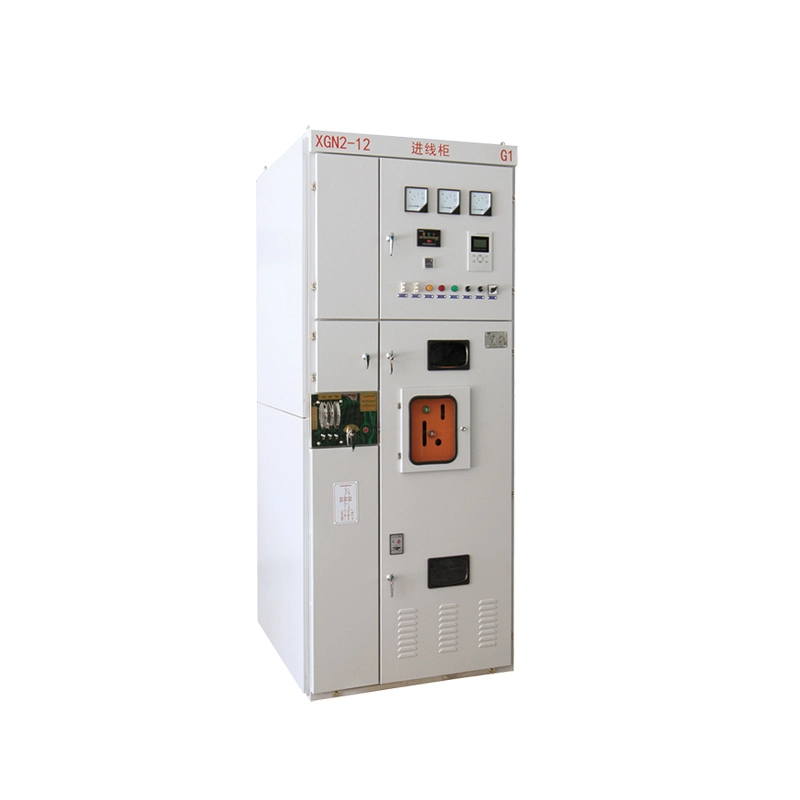

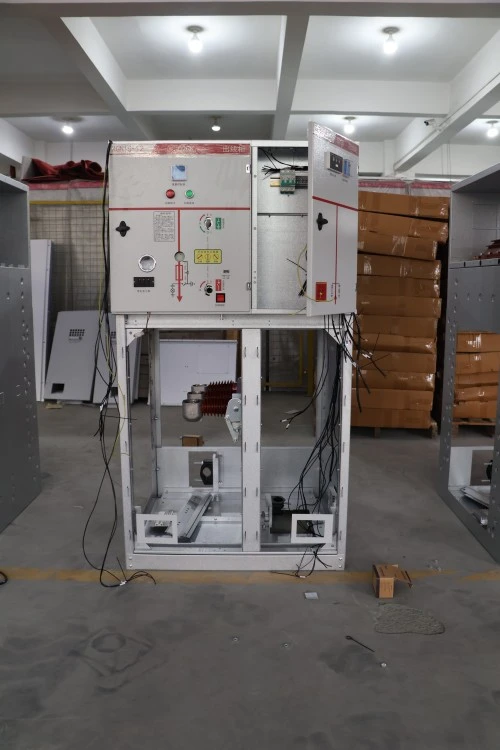

XGN பெட்டி வகை நிலையான வகை உயர் மின்னழுத்த சுவிட்ச் கியர் ஒரு தரப்படுத்தப்பட்ட, சிக்கனமான மற்றும் மிகவும் நம்பகமான சுவிட்ச் கியர் தீர்வாகும். அதன் மைய அமைப்பில் ஒரு நிலையான-மவுண்ட் வெற்றிட சர்க்யூட் பிரேக்கர், மூன்று-நிலை தனிமைப்படுத்தும் சுவிட்ச், மின்னோட்ட மின்மாற்றிகள், மின்னழுத்த மின்மாற்றிகள் மற்றும் ஒரு விரிவான இன்டர்லாக் பொறிமுறை ஆகியவை அடங்கும். உறை உயர்தர குளிர்-உருட்டப்பட்ட எஃகு அல்லது துருப்பிடிக்காத எஃகு மூலம் ஆனது, சிறந்த அரிப்பு எதிர்ப்பிற்காக மின்னியல் தூள் பூசப்பட்டது.

முக்கிய மின் அளவுருக்கள்: மதிப்பிடப்பட்ட மின்னழுத்தம் 12kV (24kV/40.5kV விருப்பமானது), 3150A வரை மதிப்பிடப்பட்ட மின்னோட்டம், 40kA வரை மின்னோட்டத்தைத் தாங்கும் மின்னோட்டத்தை ஷார்ட் சர்க்யூட். திசுவிட்ச் கியர்GB3906 மற்றும் IEC62271-200 தரநிலைகளுடன் முழுமையாக இணங்குகிறது.

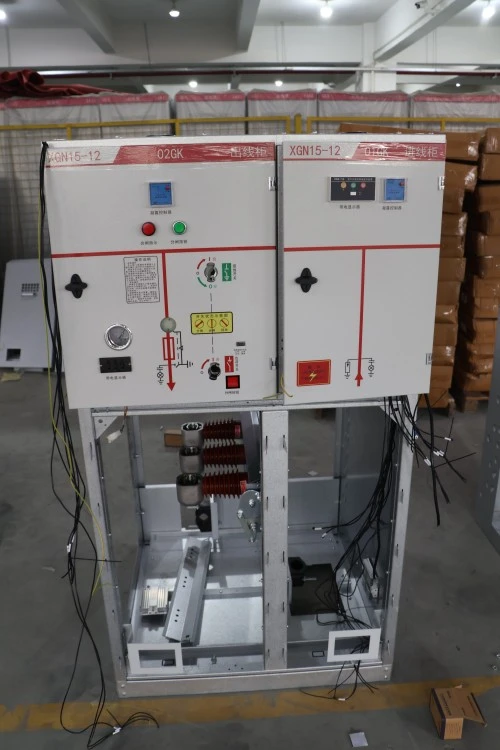

அதன் சிறிய வடிவமைப்பு (வழக்கமான அகலம் 800 மிமீ, ஆழம் 900 மிமீ, உயரம் 2200 மிமீ) மதிப்புமிக்க தரை இடத்தை சேமிக்கிறது. அனைத்து உயர் மின்னழுத்த பெட்டிகளும் முழுமையாக மூடப்பட்டு, ஒன்றோடொன்று இணைக்கப்பட்டு, பாதுகாப்பான செயல்பாட்டை உறுதி செய்கிறது. முன் பேனலில் தெளிவான மிமிக் வரைபடங்கள், அறிகுறி விளக்குகள் மற்றும் அவசர பயண பொத்தான்கள் உள்ளன.

XGN பாக்ஸ் வகை நிலையான வகை உயர் மின்னழுத்த சுவிட்ச் கியர் குறிப்பாக எளிமையான செயல்பாடு, குறைந்த முன் செலவு மற்றும் எளிதான பராமரிப்பு ஆகியவை டிரா-அவுட் கட்டமைப்புக்கு முன்னுரிமை அளிக்கப்படும் திட்டங்களுக்கு மிகவும் பொருத்தமானது.

தயாரிப்பு அளவுரு (குறிப்பு)

தயாரிப்பு அம்சம் மற்றும் பயன்பாடு

முக்கிய அம்சங்கள்

1. நிலையான வகை எளிமை - குறைந்த தோல்வி விகிதம்

சிக்கலான நகரும் ரயில் கட்டமைப்புகள் இல்லை. XGN பாக்ஸ் வகை நிலையான வகை உயர் மின்னழுத்த சுவிட்ச் கியர் போல்ட் அல்லது நேரடி-தொடர்பு இணைப்புகளைப் பயன்படுத்துகிறது, இது இயந்திர செயலிழப்பு அபாயங்களை வெகுவாகக் குறைக்கிறது.

2. காணக்கூடிய துண்டிப்பு தொடர்புகள் - லாக்அவுட்/டேகவுட்டிற்கு பாதுகாப்பானது

தனிமைப்படுத்தும் சுவிட்ச் தெளிவாகத் தெரியும் தொடர்பு நிலைகளை வழங்குகிறது. ஆபரேட்டர்கள் பராமரிப்பிற்கு முன் சர்க்யூட் பிரிப்பை பார்வைக்கு உறுதிப்படுத்த முடியும் - பழைய எண்ணெய் வகை அல்லது மினி-வகை கியர் மீது ஒரு முக்கியமான பாதுகாப்பு நன்மை.

3. சிறிய மற்றும் விண்வெளி சேமிப்பு

12kV பதிப்புகளுக்கு 600மிமீ வரை குறைந்த அகலம். வரையறுக்கப்பட்ட இடவசதி துணை மின்நிலையங்களில் மீண்டும் பொருத்துவதற்கு ஏற்றது.

4. முழுமையாக இன்டர்லாக் - தவறாக செயல்படுவதைத் தடுக்கிறது

சர்க்யூட் பிரேக்கர், தனிமைப்படுத்தும் சுவிட்ச் மற்றும் முன் அட்டை ஆகியவற்றுக்கு இடையேயான மெக்கானிக்கல் மற்றும் எலக்ட்ரிக்கல் இன்டர்லாக் "ஐந்து-தடுப்பு" தேவைகளுக்கு இணங்குகிறது.

5. கடுமையான சூழலுக்கு ஏற்றது

எதிர்ப்பு மின்தேக்கி ஹீட்டர்கள் மற்றும் IP4X முன் உறை ஈரப்பதம் அல்லது தூசி நிறைந்த சூழலில் நம்பகமான செயல்பாட்டை உறுதி செய்கிறது.

விண்ணப்ப பகுதிகள்

● தொழில்துறை ஆலைகள் - உற்பத்தி வரிகளுக்கான மின்சாரம்

● வணிக வளாகங்கள் - முக்கிய விநியோக அறை

● தரவு மையங்கள் - காப்பு சக்தி மாறுதல்

● காற்று/சூரிய மின் நிலையங்கள் - நடுத்தர மின்னழுத்த சேகரிப்பு

● மருத்துவமனைகள் - நிலையான கியருடன் இரட்டை ஆற்றல் மாறுதல்

கேள்வி பதில்

கே: உங்கள் எக்ஸ்ஜிஎன் பாக்ஸ் வகை நிலையான வகை உயர் மின்னழுத்த சுவிட்ச் கியர் மற்றும் டிரா-அவுட் வகை (KYN போன்றவை) இடையே என்ன வித்தியாசம்?

ப: அருமையான கேள்வி. XGN பெட்டி வகை நிலையான வகை உயர் மின்னழுத்த சுவிட்ச் கியர் நிலையான-மவுண்டட் சர்க்யூட் பிரேக்கர்களைக் கொண்டுள்ளது. நீங்கள் பிரேக்கரை "உருட்ட முடியாது", ஆனால் நீங்கள் மிகவும் கடினமான அமைப்பு, குறைந்த முன் செலவு மற்றும் எளிமையான பராமரிப்பு ஆகியவற்றைப் பெறுவீர்கள். அதிக-கிடைக்கும் பணிநீக்கம் முக்கியமானதாக இல்லாத பயன்பாடுகளுக்கு (எ.கா., வருடத்திற்கு 500க்கும் குறைவான செயல்பாடுகள்), நிலையான வகை மிகவும் சிக்கனமானது மற்றும் நம்பகமானது.

கதவு.

தயாரிப்பு விவரங்கள்

1. அடைப்பு உற்பத்தி

குளிர் உருட்டப்பட்ட எஃகு தட்டு (≥2 மிமீ தடிமன்) அல்லது 304 துருப்பிடிக்காத எஃகு

வீட்டில் வளைத்தல், வெல்டிங் மற்றும் மேற்பரப்பு சிகிச்சை

மின்னியல் தூள் பூச்சு (தடிமன் ≥60μm, உப்பு தெளிப்பு சோதனை ≥240h)

2. முக்கிய கூறுகள்

நிலையான-மவுண்ட் வெற்றிட சர்க்யூட் பிரேக்கர் (பிராண்ட்: லுகாவோ / விருப்பமான சீமென்ஸ், ஏபிபி)

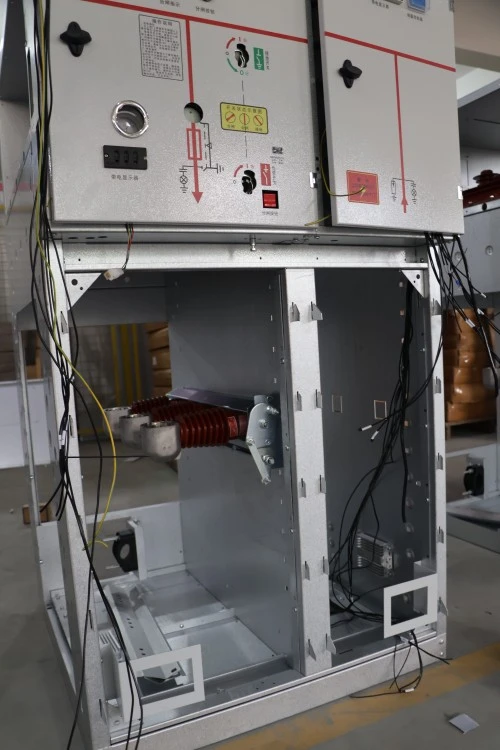

காணக்கூடிய இடைவெளியுடன் மூன்று-நிலை தனிமைப்படுத்தும் சுவிட்ச்

செப்பு பஸ்பார்கள் (தகரம் அல்லது வெள்ளி பூசப்பட்ட)

தற்போதைய/மின்னழுத்த மின்மாற்றிகள் (துல்லியம் வகுப்பு 0.5 / 0.2S)

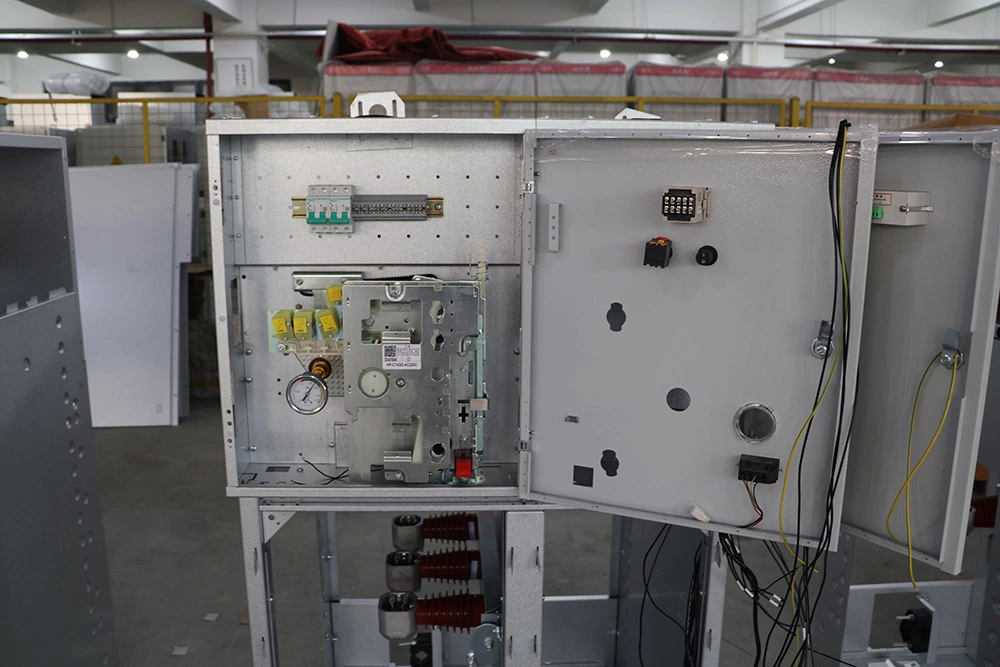

3. உள் வயரிங்

கம்பி எண்கள், முனையத் தொகுதிகள் மற்றும் பிளாஸ்டிக் குழாய்கள் தெளிவாகக் குறிக்கப்பட்டுள்ளன

இரண்டாம் நிலை வயரிங் 1 நிமிடத்திற்கு 2kV இல் சோதிக்கப்பட்டது

அனைத்து கம்பிகளும் சுடர்-தடுப்பு மற்றும் 105 டிகிரி செல்சியஸ் மதிப்பிடப்பட்டது

4. தொழிற்சாலை சோதனை

பவர் அதிர்வெண் தாங்கும் மின்னழுத்த சோதனை

முக்கிய சுற்று எதிர்ப்பு அளவீடு

இயந்திர இயக்க சோதனை (≥200 முறை)

இன்டர்லாக் செயல்பாடு சரிபார்ப்பு

பகுதி வெளியேற்ற அளவீடு (≤10pC)

XGN vs KYN சுவிட்ச்கியர்

XGN நிலையான வகை சுவிட்ச்கியர் மற்றும் இடையே தேர்வு செய்தல்KYN திரும்பப் பெறக்கூடிய சுவிட்ச்கியர் உங்கள் திட்டத் தேவைகள், பராமரிப்பு உத்தி மற்றும் பட்ஜெட் ஆகியவற்றைப் பொறுத்தது. XGN சுவிட்ச் கியர் நம்பகத்தன்மை, எளிமையான செயல்பாடு மற்றும் குறைந்த முதலீட்டுச் செலவுகளுக்கு முன்னுரிமை அளிக்கும் பயன்பாடுகளுக்காக வடிவமைக்கப்பட்டுள்ளது, அதே நேரத்தில் KYN சுவிட்ச் கியர் அடிக்கடி பராமரிப்பு அல்லது அதிக செயல்பாட்டு நெகிழ்வுத்தன்மை தேவைப்படும் அமைப்புகளுக்கு மிகவும் பொருத்தமானது.

சான்றிதழ் மற்றும் தர உத்தரவாதம்

● IEC 62271‑200 இணக்கம்

● GB 3906 சான்றிதழ்

● உள் வில் பிழை சோதனை செய்யப்பட்டது (IAC A-FL) - விருப்பமானது

● ISO 9001:2015 தொழிற்சாலை மேலாண்மை அமைப்பு

● தேசிய உயர் மின்னழுத்த கருவி சோதனை நிலையத்திலிருந்து (சியான் / பெய்ஜிங்) வகை சோதனை அறிக்கைகள்

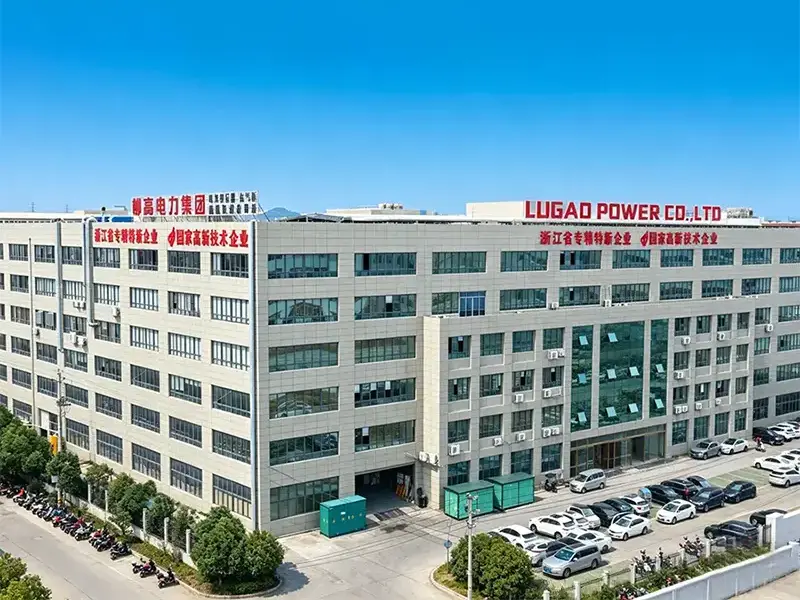

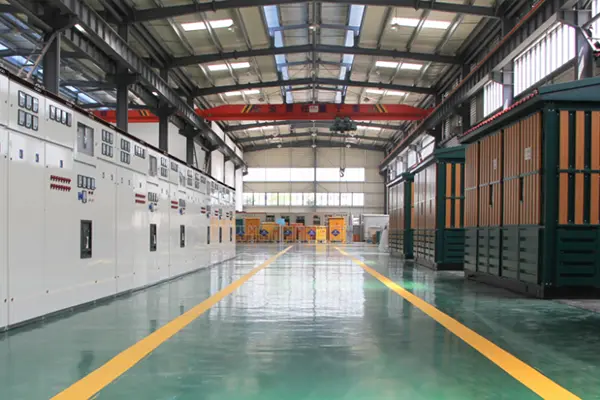

எங்கள் XGN சுவிட்ச் கியர் CNC லேசர் வெட்டும் இயந்திரங்கள், CNC வளைக்கும் மையங்கள், ரோபோடிக் வெல்டிங் அமைப்புகள், செப்பு பஸ்பார் செயலாக்க வரிகள் மற்றும் விரிவான உயர் மின்னழுத்த சோதனை ஆய்வகங்கள் ஆகியவற்றைக் கொண்ட நவீன உற்பத்தி வசதியில் தயாரிக்கப்படுகிறது. உங்கள் XGN பாக்ஸ் வகை நிலையான வகை உயர் மின்னழுத்த சுவிட்ச் கியர், சோதனை அறிக்கைகள், வயரிங் வரைபடங்கள் மற்றும் ஆபரேஷன் மேனுவல்களின் முழுமையான தொகுப்பு ஆங்கிலம் மற்றும் சீன மொழிகளில் அனுப்பப்படும்.

போட்டியாளர்களுடன் ஒப்பிடும்போது நன்மைகள் - லுகாவோவை ஏன் தேர்வு செய்ய வேண்டும்?

பேக்கேஜிங் மற்றும் டெலிவரி

பேக்கேஜிங் தரநிலை

● ஈரப்பதம்-தடுப்பு படத்துடன் கூடிய தனித்தனி அதிக வலிமை கொண்ட ப்ளைவுட் பெட்டிகள்

● கூறுகளுக்கான உள் நுரை திணிப்பு

● அனைத்து வெளிச்செல்லும் டெர்மினல்களும் இன்சுலேடிங் கேப்களால் மூடப்பட்டிருக்கும்

● பஸ்பார் பிரிவுகள் லேபிள்களுடன் தனித்தனியாக நிரம்பியுள்ளன

கப்பல் குறிகள்

● ஆர்டர் எண், சேருமிடம், எடை, "பிளவு" மற்றும் "நோ ஸ்டாக்" அறிகுறிகள்

விநியோக விருப்பங்கள்

● FOB நிங்போ / ஷாங்காய்

● முன்னணி நேரம்: நிலையான உள்ளமைவுக்கு 15-25 நாட்கள்

விற்பனைக்குப் பிந்தைய சேவை உறுதி

● உத்தரவாதக் காலம் - ஏற்றுமதி தேதியிலிருந்து 12 மாதங்கள் (சேவை ஒப்பந்தத்தின் கீழ் 24 அல்லது 36 மாதங்கள் வரை நீட்டிக்கப்படலாம்)

● தொழில்நுட்ப ஆதரவு - வாழ்நாள் இலவச ஆலோசனை; வணிக நாட்களில் 2 மணிநேரத்திற்குள் தொலைநிலை சரிசெய்தல்

● கள சேவை - நிறுவல் வழிகாட்டுதல் உள்ளது; தேவைக்கேற்ப ஆன்சைட்டில் தவறு கையாளுதல் (உத்தரவாதத்தின் போது இலவசம்)

● உதிரி பாகங்கள் வழங்கல் - பொதுவான பாகங்கள் சேமித்து வைக்கப்பட்டுள்ளன; அவசர ஆர்டர்களுக்கு அடுத்த நாள் கூரியர் டெலிவரி
