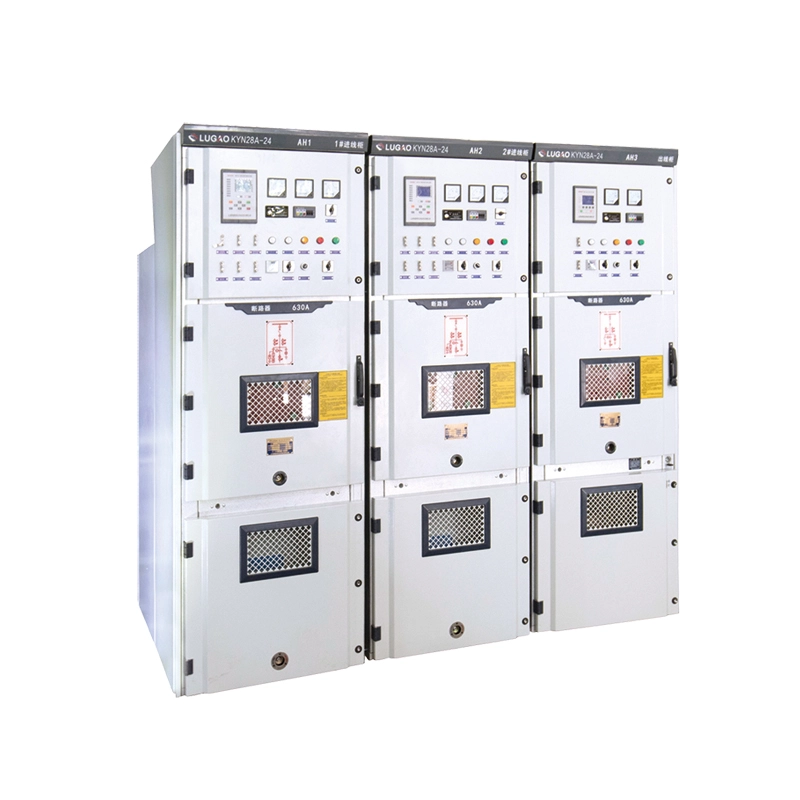

35kV KYN துணை மின்நிலையம் கவச திரும்பப் பெறக்கூடிய வகை சுவிட்ச்கியர்

Lugao Power Co., Ltd. 35kV KYN சப்ஸ்டேஷன் கவசத் திரும்பப்பெறக்கூடிய வகை சுவிட்ச் கியர் வாங்க உங்களை அழைக்கிறது - 35kV முதன்மை விநியோகத்திற்கான ஒரு கனமான, வில்-எதிர்ப்பு, உலோக-உடை தீர்வு. முழு கவச கட்டுமானம், உண்மையான திரும்பப்பெறக்கூடிய பிரேக்கர் டிராலிகள் மற்றும் ஐந்து-தடுப்பு இன்டர்லாக்கிங் ஆகியவற்றுடன், இது செயல்பாட்டு பாதுகாப்பிற்கு உத்தரவாதம் அளிக்கிறது, ஆர்க் ஃபிளாஷ் அபாயங்களைக் குறைக்கிறது மற்றும் விரைவான பிரேக்கர் மாற்றத்தை செயல்படுத்துகிறது. இன்றே ஃபெயில்-சேஃப் ஸ்விட்சிங் மூலம் உங்கள் 35kV துணை மின்நிலையத்தை மேம்படுத்தவும்.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

இந்த உபகரணங்கள் என்ன?

35kV KYN துணை மின்நிலையம் கவச திரும்பப் பெறக்கூடிய வகை சுவிட்ச் கியர் ஒரு தொழிற்சாலை-அசெம்பிள் செய்யப்பட்ட, உலோகத்தால் மூடப்பட்டது,உட்புற உயர் மின்னழுத்த சுவிட்ச் கியர்40.5kV (35kV பெயரளவு) மூன்று-கட்ட AC மின் அமைப்புகளுக்காக வடிவமைக்கப்பட்டுள்ளது. இது KYN தொடரைச் சேர்ந்தது மற்றும் பயன்பாட்டு துணை மின் நிலையங்கள், தொழில்துறை மின் உற்பத்தி நிலையங்கள், பெரிய வணிக வளாகங்கள் மற்றும் புதுப்பிக்கத்தக்க ஆற்றல் சேகரிப்பு நிலையங்களில் பயன்படுத்தப்படுகிறது.

நிலையான-வகை சுவிட்ச் கியர் போலல்லாமல், பிரேக்கர்கள் போல்ட் செய்யப்பட்ட இடத்தில், இந்த கவசம் திரும்பப்பெறக்கூடிய வகையானது நகரும் பிரேக்கர் டிராலியைக் கொண்டுள்ளது, அதை மூன்று வெவ்வேறு நிலைகளில் உருட்டலாம்: இயக்குதல், சோதனை/தனிமைப்படுத்துதல் மற்றும் திரும்பப் பெறுதல். இந்த வடிவமைப்பு, ஒரு பழுதடைந்த பிரேக்கரை நிமிடங்களுக்குள் முழு பஸ்பாரையும் செயலிழக்கச் செய்யாமல் மாற்ற அனுமதிக்கிறது - இது தொடர்ச்சியான மின்சாரம் வழங்குவதற்கான முக்கியமான நன்மையாகும்.

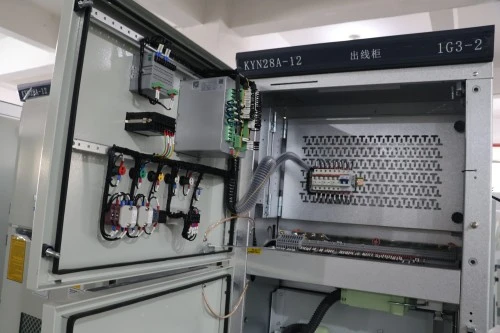

35kv Kyn Substation Armored Withdrawable Type Switchgear

அது என்ன செய்கிறது?

மின்மாற்றி அல்லது மேல்நிலை வரியிலிருந்து 35kV உள்வரும் சக்தியைப் பெறுவது, சர்க்யூட் பிரேக்கர்களால் கீழ்நிலை நெட்வொர்க்கைப் பாதுகாப்பது மற்றும் நடுத்தர மின்னழுத்த மோட்டார்கள், இரண்டாம் நிலை மின்மாற்றிகள், மின்தேக்கி வங்கிகள் அல்லது பெரிய தொழில்துறை சுமைகள் போன்ற வெளிச்செல்லும் ஃபீடர்களுக்கு மின்சாரத்தை விநியோகிப்பது இந்த உபகரணத்தின் முக்கிய செயல்பாடு ஆகும். 35kV KYN துணை மின்நிலைய கவச திரும்பப் பெறக்கூடிய வகை சுவிட்ச் கியர் மேலும் வழங்குகிறது:

● தனிமைப்படுத்தல் - பாதுகாப்பான பராமரிப்புக்காக காணக்கூடிய துண்டிப்பு

● பாதுகாப்பு - அதிக மின்னோட்டம், பூமியின் தவறு மற்றும் ரிலேக்கள் அல்லது IEDகள் வழியாக குறுகிய சுற்று ட்ரிப்பிங்

● அளவீடு - SCADA துணை மின்நிலையத்திற்கான மின்னழுத்தம் மற்றும் தற்போதைய அளவீடு

● இன்டர்லாக்கிங் - மனிதப் பிழையை அகற்ற இயந்திர ஐந்து-தடுப்பு அமைப்பு

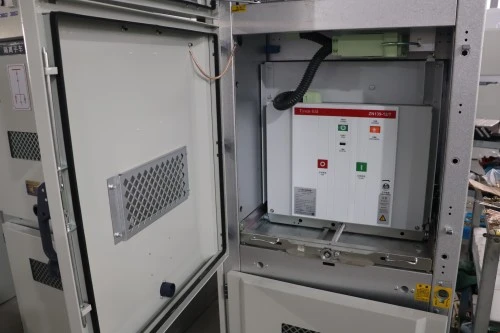

35kv Kyn Substation Armored Withdrawable Type Switchgear

மாதிரி குறியீடு முறிவு

சின்னம்	பொருள்
35 கி.வி	மதிப்பிடப்பட்ட மின்னழுத்த வகுப்பு (40.5kV அதிகபட்சம்)
KYN	K - உலோக-உடை, Y - திரும்பப் பெறக்கூடியது, N - உட்புறம்
துணை மின் நிலையம்	முதன்மை துணை மின்நிலைய கடமைக்காக வடிவமைக்கப்பட்டுள்ளது
கவசமாக	எஃகு தகடுகள் தனித்தனி பெட்டிகள் (பிரேக்கர், பஸ்பார், கேபிள், ரிலே)
திரும்பப் பெறக்கூடிய வகை	உருட்டல் தள்ளுவண்டியில் பிரேக்கர் பொருத்தப்பட்டுள்ளது
சுவிட்ச்கியர்	முழுமையான மாறுதல் மற்றும் பாதுகாப்பு சட்டசபை

தயாரிப்பு அம்சம் மற்றும் பயன்பாடு

தயாரிப்பு அம்சம்

அம்சம் 1: உண்மையான கவச திரும்பப் பெறக்கூடிய கட்டுமானம்

வித்ட்ராவபிள் மெட்டல்-மூடப்பட்ட சுவிட்ச்கியர் பிரேக்கர், பஸ்பார், கேபிள் டெர்மினேஷன் மற்றும் குறைந்த மின்னழுத்தக் கட்டுப்பாடு ஆகியவற்றிற்கான தனித்தனி எஃகு-தகடு பெட்டிகளைக் கொண்டுள்ளது. ஒவ்வொரு பெட்டியும் தரையிறக்கப்பட்டு ஆர்க் ஃபிளாஷ் பரவலில் இருந்து தனிமைப்படுத்தப்பட்டுள்ளது.

அம்சம் 2: ஐந்து-தடுப்பு மெக்கானிக்கல் இன்டர்லாக்கிங்

ஐந்து-தடுப்பு அமைப்பு முற்றிலும் இயந்திரமானது, மென்பொருள் சார்ந்தது அல்ல. இது உடல் ரீதியாக தடுக்கிறது:

1. கிரவுண்டிங் சுவிட்ச் மூடப்பட்டவுடன் பிரேக்கரை மூடுதல்

2. பிரேக்கர் மூடிய முன் அட்டையைத் திறப்பது

3. நேரலையில் இருக்கும்போது நிலைகளுக்கு இடையில் பிரேக்கரை நகர்த்துதல்

4. நேரடி நடத்துனர்களுடன் தரையிறங்கும் சுவிட்சை இயக்குதல்

5. கட்டுப்பாட்டு சக்தி இல்லாமல் மூடும் பிரேக்கர்

அம்சம் 3: உயர் ஆர்க் ஃபால்ட் கண்டெய்ன்மென்ட்

உள் வளைவு வகைப்பாடு (IAC) 1 வினாடிக்கு 31.5kA க்கு சோதிக்கப்பட்டது. ஆர்க் ஃபிளாப்ஸ் நேரடி அழுத்தத்தை மேல்நோக்கி மற்றும் ஆபரேட்டர்களிடமிருந்து விலக்குகிறது.

அம்சம் 4: உயர் மின்னழுத்த காப்பு நம்பகத்தன்மை

IEC 62271-200 குறைந்தபட்ச அளவைக் கடக்கும் படிநிலை மற்றும் கட்டம் முதல் தரை அனுமதிகள். அனைத்து பஸ்பார்களும் வெப்ப-சுருக்க காப்பிடப்பட்டவை அல்லது கொரோனா எதிர்ப்பு கவசத்தால் மூடப்பட்டிருக்கும்.

அம்சம் 5: நுண்ணறிவு கண்காணிப்பு & தொலை இயக்கம்

RS485/Modbus அல்லது IEC 61850 GOOSE செய்தியிடலுடன் கூடிய நிலையான IED (புத்திசாலித்தனமான மின்னணு சாதனம்). பிரேக்கர் நிலை, ஸ்பிரிங் சார்ஜ் நிலை, SF6 (பயன்படுத்தினால்), வெப்பநிலை மற்றும் பகுதியளவு வெளியேற்றம் ஆகியவற்றின் நிகழ்நேர கண்காணிப்பு.

தயாரிப்பு விவரக்குறிப்புகள்

அளவுரு	35kV KYN துணை மின்நிலையம் கவசத்துடன் திரும்பப்பெறக்கூடிய வகை சுவிட்ச்கியர் - வழக்கமான மதிப்பு
மதிப்பிடப்பட்ட மின்னழுத்தம்	40.5kV (35kV சிஸ்டம்)
மதிப்பிடப்பட்ட அதிர்வெண்	50Hz / 60Hz
மதிப்பிடப்பட்ட காப்பு நிலை	95kV (1 நிமிட ஆற்றல் அதிர்வெண்) / 185kV (மின்னல் தூண்டுதல்)
மதிப்பிடப்பட்ட மின்னோட்டம் (பிரதான பேருந்து)	630A, 1250A, 1600A, 2000A, 2500A, 3150A
மதிப்பிடப்பட்ட மின்னோட்டம் (சர்க்யூட் பிரேக்கர்)	3150A வரை
மதிப்பிடப்பட்ட ஷார்ட் சர்க்யூட் பிரேக்கிங் கரண்ட்	25kA / 31.5kA
மதிப்பிடப்பட்ட குறுகிய கால மின்னோட்டத்தைத் தாங்கும்	25kA / 31.5kA (4s)
மதிப்பிடப்பட்ட உச்சநிலை மின்னோட்டத்தைத் தாங்கும்	63kA / 80kA
மதிப்பிடப்பட்ட ஷார்ட் சர்க்யூட் மேக்கிங் கரண்ட்	63kA / 80kA
உள் வளைவு வகைப்பாடு (விரும்பினால்)	IAC AFLR 31.5kA / 1s
பாதுகாப்பு பட்டம்	IP4X (இணைப்பு), IP2X (திறந்த பெட்டி)
முக்கிய பஸ்பார் பொருள்	உயர் கடத்துத்திறன் T2 தாமிரம் (தகரம் அல்லது வெள்ளி பூசப்பட்டது)
சர்க்யூட் பிரேக்கர் வகை	வெற்றிட சர்க்யூட் பிரேக்கர் (திரும்பக்கூடிய வகை)
இயக்க பொறிமுறை	ஸ்பிரிங்-சார்ஜ் செய்யப்பட்ட மோட்டார் மெக்கானிசம்
துணை கட்டுப்பாட்டு மின்னழுத்தம்	DC 110V / 220V அல்லது AC 110V / 220V (விரும்பினால்)
தொடர்பு நெறிமுறை	மோட்பஸ் RTU, IEC 61850 (விரும்பினால்)
கேபிள் நுழைவு	கீழ் நுழைவு (மேல் நுழைவு விருப்பமானது)
நிறுவல் வகை	உட்புறம், உலோக உறை, கவசத்துடன் திரும்பப் பெறக்கூடியது
இயந்திர வாழ்க்கை	≥10,000 செயல்பாடுகள்
மின்சார வாழ்க்கை	மதிப்பிடப்பட்ட ஷார்ட்-சர்க்யூட் மின்னோட்டத்தில் 30 பிரேக்கிங் ஆபரேஷன்கள் வரை
பரிமாணங்கள் (வழக்கமான பேனல்)	1400 × 2800 × 2600 மிமீ (W × D × H) (தனிப்பயனாக்கக்கூடியது)
எடை (தோராயமாக)	ஒரு பேனலுக்கு 1200-1800 கிலோ
சுற்றுப்புற வெப்பநிலை	-25°C முதல் +40°C வரை
உறவினர் ஈரப்பதம்	≤95% (ஒடுக்காதது)
நிறுவல் உயரம்	≤1000 மீ (கோரிக்கையின் பேரில் அதிக உயரம் கிடைக்கும்)
பொருந்தக்கூடிய தரநிலைகள்	IEC 62271-200, IEC 62271-100, IEC 60529, GB 3906, DL/T 404
சேவை வாழ்க்கை	30+ ஆண்டுகள் (சாதாரண இயக்க நிலைமைகளின் கீழ்)

போட்டியாளர்களை விட Lugao Power Co., Ltd ஐ ஏன் தேர்வு செய்ய வேண்டும்?

அம்சம்	வழக்கமான போட்டியாளர்கள்	Lugao 35kV KYN துணை மின்நிலையம் கவச திரும்பப் பெறக்கூடிய வகை சுவிட்ச் கியர்
எஃகு தடிமன் (கவச தகடுகள்)	2.0மிமீ	2.5 மிமீ (3.0 மிமீ ஆர்க்-ரேட்டட் பெட்டிகளுக்கு)
பஸ்பார் பொருள்	அலுமினியம் அல்லது மறுசுழற்சி செய்யப்பட்ட செம்பு	ETP காப்பர், மில் சோதனை சான்றிதழ் வழங்கப்பட்டது
இன்சுலேட்டர் வகை	நிலையான எபோக்சி	ஹைட்ரோபோபிக் சைக்ளோஅலிஃபாடிக் எபோக்சி (கண்காணிப்பு எதிர்ப்பு)
ரேக்கிங் பொறிமுறை	வார்ம் கியர் (விரைவாக அணியும்)	முறுக்கு வரம்பு கொண்ட ஸ்க்ரூ-ஜாக் (10,000+ சுழற்சிகள்)
இரண்டாம் நிலை வயரிங்	லேபிளிங் அல்லது ஃபெரூல்கள் இல்லை	எண்ணிடப்பட்ட ஃபெரூல்கள், கம்பி குழாய், உதிரி முனையங்கள்
ஆர்க் சோதனை ஆவணங்கள்	வழங்கப்படவில்லை அல்லது உருவகப்படுத்தப்படவில்லை	மூன்றாம் தரப்பு IAC அறிக்கை சேர்க்கப்பட்டுள்ளது
முன்னணி நேரம் (20 பேனல்கள்)	10-12 வாரங்கள்	6-8 வாரங்கள் (விரைவாக 5 வாரங்கள் கிடைக்கும்)
விற்பனைக்குப் பின் பதில்	பொதுவாக 72 மணிநேரம்	24 மணிநேர தொலை நோயறிதல், 48 மணிநேர பாகங்கள் அனுப்புதல்

வாடிக்கையாளர்கள் ஏன் எங்களை மீண்டும் மீண்டும் தேர்வு செய்கிறார்கள்:

இன்சுலேஷன் கிளியரன்ஸ், பஸ்பார் மெட்டீரியல் அல்லது இன்டர்லாக் ஸ்ட்ராபஸ்ட்னெஸ் ஆகியவற்றில் நாங்கள் மூலைகளை வெட்டுவதில்லை. எங்கள் தொழிற்சாலையை விட்டு வெளியேறும் ஒவ்வொரு KYN ஸ்விட்ச்கியர் முழு 95kV தாங்கும் சோதனைக்கு உட்படுகிறது - குறைக்கப்பட்ட மின்னழுத்த "வழக்கமான" சோதனை அல்ல. பேனல் சார்ந்த வயரிங் வரைபடங்களை CAD மற்றும் PDF இல் வழங்குகிறோம், பொதுவான டெம்ப்ளேட்கள் அல்ல.

பேக்கேஜிங், டெலிவரி & விற்பனைக்குப் பிந்தைய சேவை

பேக்கேஜிங்

ஒவ்வொரு 35kV KYN துணை மின்நிலையமும் கவச திரும்பப் பெறக்கூடிய வகை சுவிட்ச் கியர் பேனல் VCI எதிர்ப்பு துரு காகிதம் + பிளாஸ்டிக் படத்தால் மூடப்பட்டிருக்கும்.

1. பின்னர் அனைத்து மூலைகளிலும் விளிம்புகளிலும் நுரை திணிப்புடன் ஒரு புகைபிடித்தல்-சான்றளிக்கப்பட்ட ப்ளைவுட் க்ரேட்டில் இணைக்கப்பட்டுள்ளது

2. பிரேக்கர் தள்ளுவண்டி திரும்பப் பெறப்பட்ட நிலையில் அனுப்பப்படுகிறது, போக்குவரத்து அடைப்புக்குறிகளுடன் பூட்டப்பட்டுள்ளது

3. பஸ்பார்கள் பிரிக்கப்பட்டு, தனித்தனியாக மூடப்பட்டு, கட்டம் மற்றும் பேனல் எண் மூலம் பெயரிடப்பட்டுள்ளன

4. இரண்டாம் நிலை பிளக்குகள், ரேக்கிங் கைப்பிடிகள், எர்த்டிங் விசைகள் மற்றும் ஸ்பேர் ஃப்யூஸ்கள் ஆகியவை எல்வி பெட்டியில் உள்ள வானிலை எதிர்ப்பு துணைப் பெட்டியில் நிரம்பியுள்ளன.

5. சிலிக்கா ஜெல் டெசிகண்ட் பைகள் ஈரப்பதம் உணர்திறன் ஏற்றுமதிக்காக சேர்க்கப்பட்டது (கடல் சரக்கு)

கப்பல் போக்குவரத்து

1. கடல் சரக்கு: 40 அடி HC கொள்கலன் 6-8 பேனல்களை வைத்திருக்கிறது (பரிமாணங்களைப் பொறுத்து)

2. நில சரக்கு: அதிர்வு எதிர்ப்பு காற்றுப் பைகள் மற்றும் ஸ்ட்ராப்பிங் கொண்ட பிளாட்பெட் டிரக்

3. Incoterms: EXW (தொழிற்சாலை), FOB ningbo

4. கப்பலில் ஆவணம் சேர்க்கப்பட்டுள்ளது

5. பொது ஏற்பாடு வரைதல் (கட்டமைக்கப்பட்ட)

6. பேனல் எண்ணுடன் கூடிய ஒற்றை வரி வரைபடம்

7. வயரிங் திட்டவட்டமான (A3 அளவு, லேமினேட்)

8. பொருட்களின் பில் (பிரேக்கர்கள், CTகள், VTகள், ரிலேக்கள்)

9. வழக்கமான சோதனை அறிக்கை (QA ஆல் கையொப்பமிடப்பட்டது)

10. அறிவுறுத்தல் கையேடு (ஆங்கிலம் அல்லது உள்ளூர் மொழி)

11. இன்டர்லாக் மேட்ரிக்ஸ் மற்றும் கீ அட்டவணை (கீ இன்டர்லாக் பயன்படுத்தினால்)

விற்பனைக்குப் பிந்தைய சேவை உறுதி

1. உத்தரவாத காலம்: ஏற்றுமதி செய்யப்பட்ட தேதியிலிருந்து 12 மாதங்கள் (பணம் செலுத்திய சேவை ஒப்பந்தத்துடன் 24 அல்லது 36 மாதங்கள் வரை நீட்டிக்கப்படலாம்)

2. தொழில்நுட்ப ஆதரவு: வாழ்நாள் இலவச தொலைநிலை ஆலோசனை. டெலிவரிக்கு முன் உங்கள் ஒற்றை வரி வரைபடம் மற்றும் ரிலே அமைப்புகளை எங்கள் பொறியாளர்கள் மதிப்பாய்வு செய்கிறார்கள்.

3. கள சேவை: நிறுவல் மேற்பார்வை, ஆணையிடுதல் உதவி, தவறு கண்டறிதல். உத்தரவாதக் காலத்தில் இலவசம் (பயணம் மற்றும் தங்குமிடம் கட்டணம் வசூலிக்கப்படுகிறது). உத்தரவாதத்திற்குப் பிறகு, தினசரி கட்டணம் + பாகங்கள்.

4. உதிரி பாகங்கள் வழங்கல்: பிரேக்கர் டிராலிகள், முதன்மை தொடர்புகள், இரண்டாம் நிலை பிளக்குகள், ரேக்கிங் கைப்பிடிகள், கிரவுண்டிங் சுவிட்சுகள், வெப்பநிலை கட்டுப்படுத்திகள் மற்றும் இன்டர்லாக்கிங் கூறுகள் கையிருப்பில் வைக்கப்பட்டுள்ளன. முக்கியமான உதிரிபாகங்களுக்கு DHL/FedEx வழியாக அடுத்த நாள் ஏற்றுமதி.

அடிக்கடி கேட்கப்படும் கேள்விகள்

Q1: 35kV KYN துணை மின்நிலைய கவச திரும்பப்பெறக்கூடிய வகை சுவிட்ச் கியர் ஒரு சிறிய துணை மின்நிலையத்தில் வெளிப்புறங்களில் பயன்படுத்த முடியுமா?

A:தரநிலை: IP4X (உட்புறத்தில் மட்டும்).

விருப்பம்: IP54 வெளிப்புற உறை, வானிலை எதிர்ப்பு கூரை மற்றும் கட்டாய காற்றோட்டம், பல பேனல்களைக் கொண்டுள்ளது.

செயல்: மேற்கோளைக் கோரும்போது "வெளிப்புறம்" என்பதைக் குறிப்பிடவும்.

Q2: சக்தியூட்டுவதற்கு முன் ஐந்து-தடுப்பு இன்டர்லாக்கிங்கை எவ்வாறு சரிபார்க்கலாம்?

A: கையேட்டில் படிப்படியான சோதனையைப் பின்பற்றவும் (அடிப்படை சோதனை: 10 நிமிடம்).

முக்கிய சோதனைகள்: பிரேக்கர் திறந்திருக்கும் + கிரவுண்டிங் மூடியது → ரேக்கிங்கைத் தடுக்க வேண்டும். பிரேக்கர் மூடப்பட்டது → முன் கதவு பூட்டப்பட்டிருக்க வேண்டும்.

பரிந்துரை: ஆணையிடும் போது மற்றும் ஒவ்வொரு 6 மாதங்களுக்கும் சோதனை.

Q3: முதன்மைத் துண்டிக்கும் தொடர்புகள் மற்றும் மாற்றுக் குறிகாட்டிகளின் ஆயுட்காலம்?

ப: வெள்ளி பூசப்பட்ட செப்பு தொடர்புகள்: 5,000 செயல்பாடுகளுக்கு மதிப்பிடப்பட்டது.

அணிய காட்டி: தொடர்பு விரலில் சிவப்பு கோடு தெரியும் → மாற்றவும்.

வழக்கமான துணை மின்நிலையம் (ஒருமுறை/ஆண்டு ரேக்கிங்): 30+ ஆண்டுகள் நீடிக்கும். அடிக்கடி செயல்பாடு (வில் உலைகள்): ஆண்டுதோறும் தொடர்பு எதிர்ப்பை அளவிடவும்.
