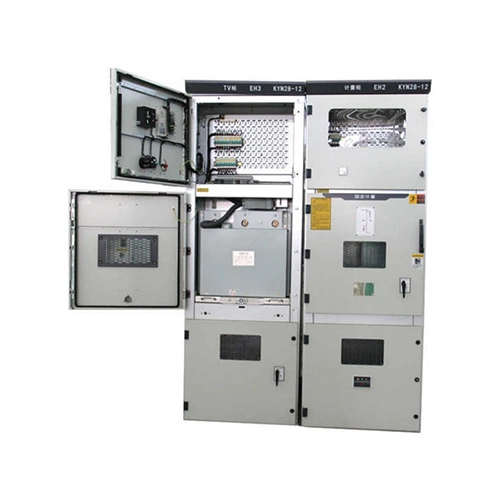

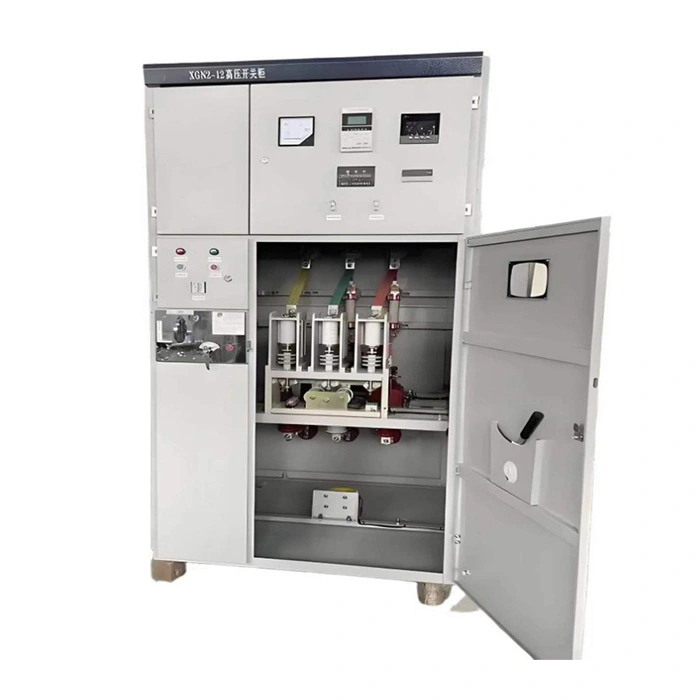

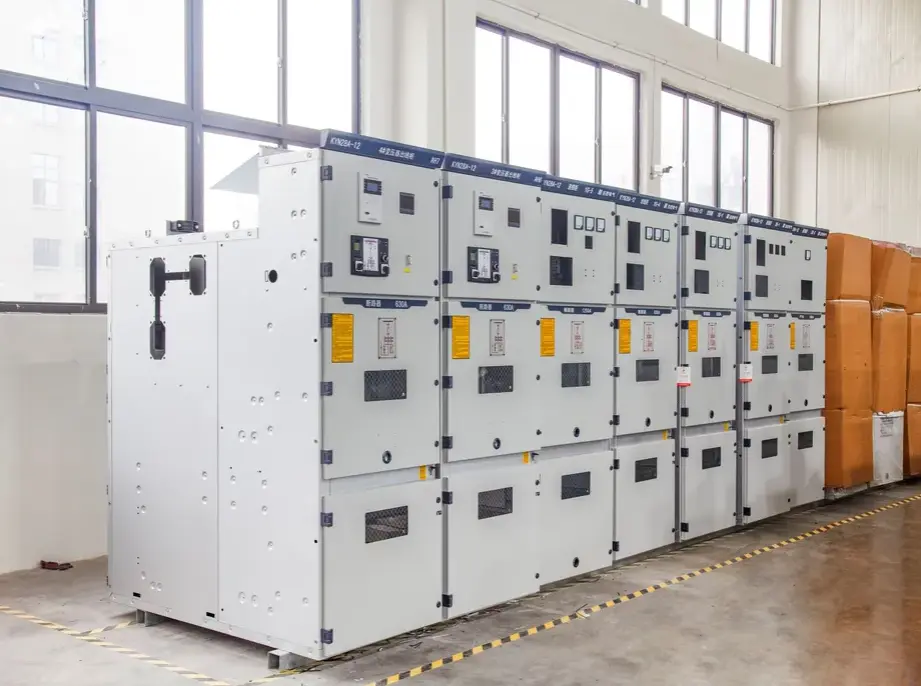

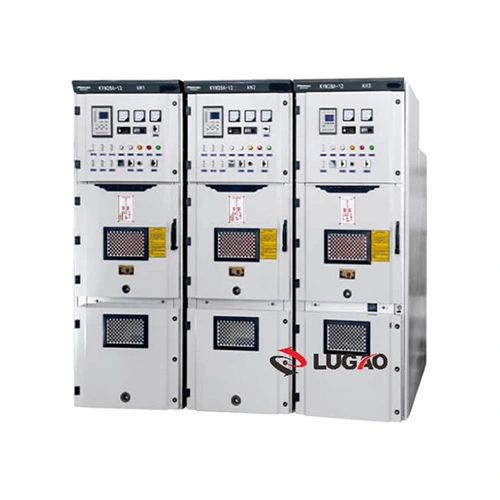

கை வண்டி வகை நிலையான உயர் மின்னழுத்த பலகை பேனல் சுவிட்ச்கியர்

ஹேண்ட்கார்ட் வகை நிலையான உயர் மின்னழுத்த பலகை பேனல் சுவிட்ச்கியர் உலோகத்தால் மூடப்பட்டது,காற்று-இன்சுலேட்டட் நடுத்தர மின்னழுத்த சுவிட்ச் கியர்ஒற்றை-பஸ்பார் மற்றும் இரட்டை-பஸ்பார் அமைப்புகளுக்காக வடிவமைக்கப்பட்ட சட்டசபை. ஆனால் இந்த தயாரிப்பு சரியாக என்ன, உங்கள் மின் உள்கட்டமைப்புக்கு இது என்ன செய்ய முடியும்?

அது என்ன:

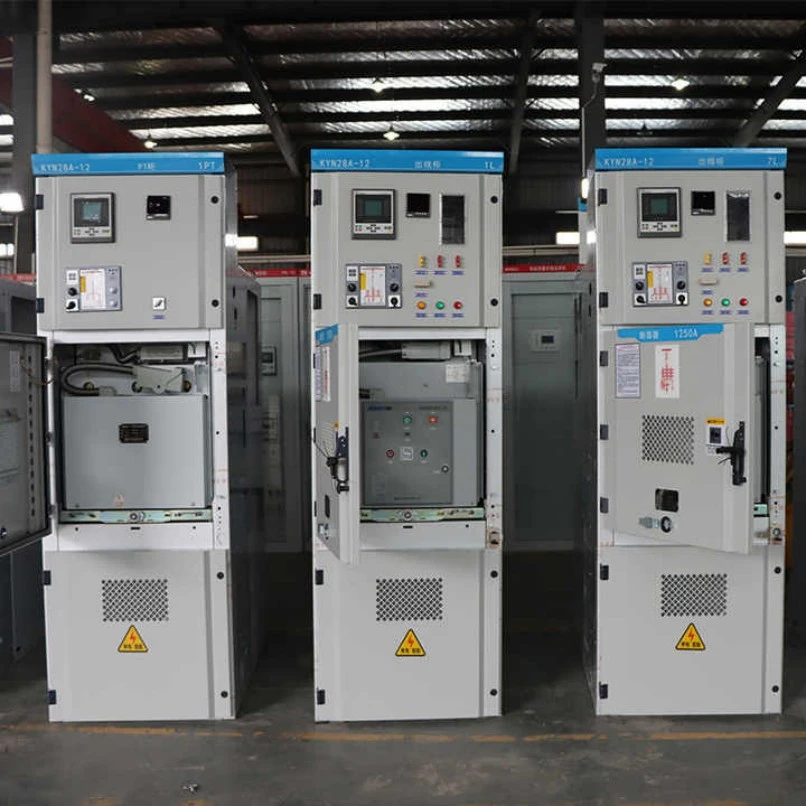

இது ஒரு கலப்பின வடிவமைப்பாகும், இது முதன்மை மாறுதல் சாதனங்களுக்கான (வெற்றிட சர்க்யூட் பிரேக்கர்ஸ், கான்டாக்டர்கள் அல்லது VSDகள் போன்றவை) நீக்கக்கூடிய ஹேண்ட்கார்ட் பொறிமுறையுடன் நிலையான பேனல் ஹவுசிங்கை இணைக்கிறது. கை வண்டியை பேனலுக்கு உள்ளேயும் வெளியேயும் உருட்ட முடியும், அதே நேரத்தில் பஸ்பார்கள், கேபிள்கள் மற்றும் துணை கூறுகள் உறைக்குள் நிலையாக இருக்கும். இந்த வடிவமைப்பு 3kV முதல் 40.5kV வரை மதிப்பிடப்பட்ட மின்னழுத்தங்களுக்கு IEC 62271-200 மற்றும் GB3906 இன் கீழ் தரப்படுத்தப்பட்டுள்ளது.

அது என்ன செய்ய முடியும்:

● மின் ஓட்டத்தைக் கட்டுப்படுத்துதல்: மின்மாற்றிகள், மோட்டார்கள் மற்றும் மின்தேக்கி வங்கிகள் போன்ற உயர் மின்னழுத்த சுமைகளைப் பாதுகாப்பாக இணைக்கிறது அல்லது துண்டிக்கிறது.

● தவறு பாதுகாப்பை வழங்கவும்: ஒருங்கிணைந்த பாதுகாப்பு ரிலேக்கள் மற்றும் சர்க்யூட் பிரேக்கர்கள் அதிக சுமைகள், ஷார்ட் சர்க்யூட்கள் அல்லது பூமியின் தவறுகளின் போது தானாக பயணிக்கின்றன.

● பாதுகாப்பான பராமரிப்பை இயக்கு: கைவண்டியை தனிமைப்படுத்தப்பட்ட, தரையிறங்கிய நிலைக்குத் திரும்பப் பெறலாம், இது ஒரு புலப்படும் காற்று இடைவெளியை உருவாக்குகிறது-தொழில்நுட்ப வல்லுநர்கள் முழு பஸ்பாரையும் செயலிழக்கச் செய்யாமல் பிரேக்கரில் வேலை செய்ய அனுமதிக்கிறது.

● அளவிடுதல் மற்றும் கண்காணித்தல்: தற்போதைய மின்மாற்றிகள், மின்னழுத்த மின்மாற்றிகள் மற்றும் பேனலில் பொருத்தப்பட்ட டிஜிட்டல் மீட்டர்கள் ஆகியவை கணினி நிலை குறித்த நிகழ்நேரத் தரவை வழங்குகின்றன.

● பாதுகாப்பாக இன்டர்லாக்: கை வண்டி நடுவழியில் இருக்கும்போது பிரேக்கரை மூடுவது அல்லது நேரடி பெட்டிகளை அணுகுவது போன்ற மனிதப் பிழைகளை இயந்திர மற்றும் மின் இன்டர்லாக் தடுக்கிறது.

சுருக்கமாக, இந்த ஹேண்ட்கார்ட் வகை நிலையான உயர் மின்னழுத்த பலகை பேனல் சுவிட்ச்கியர் உங்கள் உயர் மின்னழுத்த நெட்வொர்க்கின் கேட் கீப்பராக செயல்படுகிறது-பாதுகாப்பான, நெகிழ்வான மற்றும் 20+ வருட சேவைக்கு நீடித்தது.

தயாரிப்பு அளவுருக்கள் (குறிப்பிடுதல்)

எங்கள் ஹேண்ட்கார்ட் வகை நிலையான உயர் மின்னழுத்த போர்டு பேனல் சுவிட்ச்கியருக்கான விரிவான தொழில்நுட்ப விவரக்குறிப்பு அட்டவணை கீழே உள்ளது. அனைத்து மதிப்புகளும் வழக்கமான 12kV மாதிரிகளைக் குறிக்கின்றன; கோரிக்கையின் பேரில் கிடைக்கும் பிற மின்னழுத்தங்கள்.

தயாரிப்பு அம்சம் மற்றும் பயன்பாடு (கேள்வி மற்றும் பதில் வடிவம்)

Q1: முழுமையாக நிலையான சுவிட்ச் கியரை விட ஹேண்ட்கார்ட் வடிவமைப்பை சிறப்பாக்குவது எது?

ப: பேனலின் பஸ்பார்கள் ஆற்றலுடன் இருக்கும் போது பேனலில் இருந்து முதன்மை மாறுதல் சாதனத்தை (வெற்றிட சர்க்யூட் பிரேக்கர்) பராமரிக்க அல்லது மாற்றியமைக்க கைவண்டி வடிவமைப்பு அனுமதிக்கிறது. இது வேலையில்லா நேரத்தை மணிநேரத்திலிருந்து நிமிடங்களுக்கு குறைக்கிறது. இதற்கு நேர்மாறாக, நிலையான சுவிட்ச் கியர் பெரும்பாலும் பிரேக்கரை அணுக முழுப் பகுதியையும் டி-எனர்ஜைஸ் செய்ய வேண்டும். எங்களின் கைவண்டி வகை நிலையான உயர் மின்னழுத்த பலகை பேனல் சுவிட்ச்கியர் உங்களுக்கு இரு உலகங்களிலும் சிறந்ததை வழங்குகிறது: முரட்டுத்தனத்திற்கான நிலையான பஸ்பார்கள், மேலும் சேவைத்திறனுக்கான ஹேண்ட்கார்ட் பிரேக்கர்கள்.

Q2: ரேக்கிங்கின் போது ஆபரேட்டர் பாதுகாப்பை இது எவ்வாறு உறுதி செய்கிறது?

ப: எங்கள் சுவிட்ச் கியர் ஐந்து கட்டாய இன்டர்லாக்குகளை உள்ளடக்கியது:

1. கை வண்டி "இயக்க" (இணைக்கப்பட்ட) நிலையில் இல்லாவிட்டால் பிரேக்கரை மூட முடியாது.

2. பிரேக்கர் திறந்திருக்கும் வரை கை வண்டியை "துண்டிக்கப்பட்ட" என்பதிலிருந்து "இணைக்கப்பட்ட" நிலைக்கு நகர்த்த முடியாது.

3. கை வண்டி "சோதனை/துண்டிக்கப்பட்ட" நிலையில் இருக்கும்போது மட்டுமே எர்த்டிங் சுவிட்சை மூட முடியும்.

4. எர்த்திங் சுவிட்சை மூடினால் மட்டுமே கேபிள் பெட்டியின் கதவு திறக்கப்படும்.

5. பிரேக்கர் மூடப்பட்டிருக்கும் போது கை வண்டியை செருகவோ அல்லது திரும்பப் பெறவோ முடியாது. இந்த இன்டர்லாக்குகள் மெக்கானிக்கல் மற்றும் எலக்ட்ரிக்கல் ஆகிய இரண்டும் - வடிவமைப்பால் தோல்வியடையும்.

Q3: ஹேண்ட்கார்ட் வகை நிலையான உயர் மின்னழுத்த பலகை பேனல் சுவிட்ச்கியர் வெளியில் பயன்படுத்த முடியுமா?

ப: IP4X நிலையான உறை, உட்புற துணை மின்நிலையங்களுக்கு ஏற்றது. வெளிப்புற பயன்பாடுகளுக்கு, நாங்கள் கூடுதல் வானிலை எதிர்ப்பு வீடுகள் அல்லது IP54-மதிப்பிடப்பட்ட கியோஸ்க்குகளை வழங்குகிறோம். பல வாடிக்கையாளர்கள் எங்கள் சுவிட்ச் கியர்களை கொள்கலன் செய்யப்பட்ட துணை மின்நிலையங்களுக்குள் அல்லது காற்றாலைகள் அல்லது சோலார் ஆலைகளுக்கு அருகிலுள்ள சிறிய ப்ரீஃபாப் கட்டிடங்களுக்குள் நிறுவுகிறார்கள்.

Q4: இந்த சுவிட்ச் கியருக்கான மிகவும் பொதுவான பயன்பாடுகள் யாவை?

ப: இந்த ஹேண்ட்கார்ட் வகை நிலையான உயர் மின்னழுத்த போர்டு பேனல் சுவிட்ச்கியர் பரவலாகப் பயன்படுத்தப்படுகிறது:

● மின் பயன்பாட்டு துணை மின்நிலையங்கள் (முதன்மை மற்றும் இரண்டாம் நிலை விநியோகம்).

● தொழில்துறை ஆலைகள் (எஃகு ஆலைகள், சிமெண்ட் தொழிற்சாலைகள், பெட்ரோ கெமிக்கல்கள்) - மோட்டார் கட்டுப்பாடு மற்றும் மின்மாற்றி பாதுகாப்பு.

● அதிக நம்பகத்தன்மை தேவைப்படும் வணிக கட்டிடங்கள் (மருத்துவமனைகள், தரவு மையங்கள், விமான நிலையங்கள்)

● புதுப்பிக்கத்தக்க ஆற்றல் (சோலார் பண்ணைகள், காற்றாலைகள்)-கட்டம் இணைப்பு பேனல்களாக.

● சுரங்க நடவடிக்கைகள் - தூசி நிறைந்த, ஈரப்பதமான சூழல்களுக்கு போதுமான வலுவானது.

● இரயில்வே இழுவை மின்சாரம்-27.5kV அல்லது 2×25kV அமைப்புகளில்.

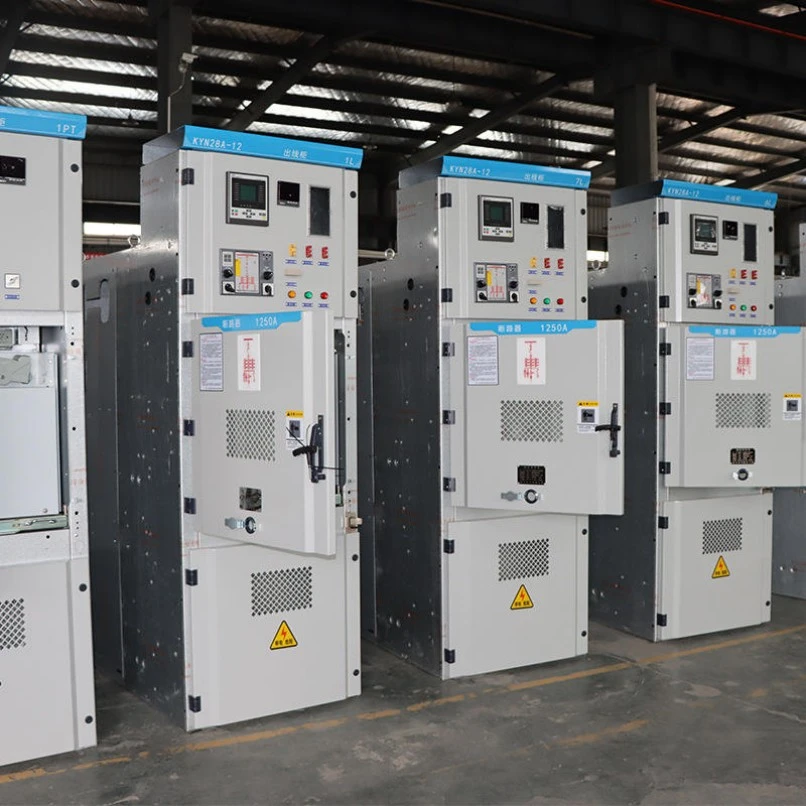

தயாரிப்பு விவரங்கள்

1. உறை பொருள் & பூச்சு

● பொருள்: 2 மிமீ தடிமன் கொண்ட உயர்தர கால்வனேற்றப்பட்ட எஃகு தாள் (பாஸ்டீலில் இருந்து இறக்குமதி செய்யப்பட்டது), CNC வளைக்கும் இயந்திரங்களால் மடிக்கப்பட்டது. இரட்டை மடிந்த விளிம்புகள் விறைப்புத்தன்மையை அதிகரிக்கும்.

● பூச்சு: எபோக்சி-பாலியஸ்டர் தூள் பூச்சு (குறைந்தபட்சம் 80μm தடிமன்) SA 2.5 தரநிலைக்கு மணல் அள்ளிய பிறகு. நிறம் RAL 7035 (வெளிர் சாம்பல்). உப்பு தெளிப்பு சோதனை> 500 மணிநேரம் - அரிப்பு இல்லை.

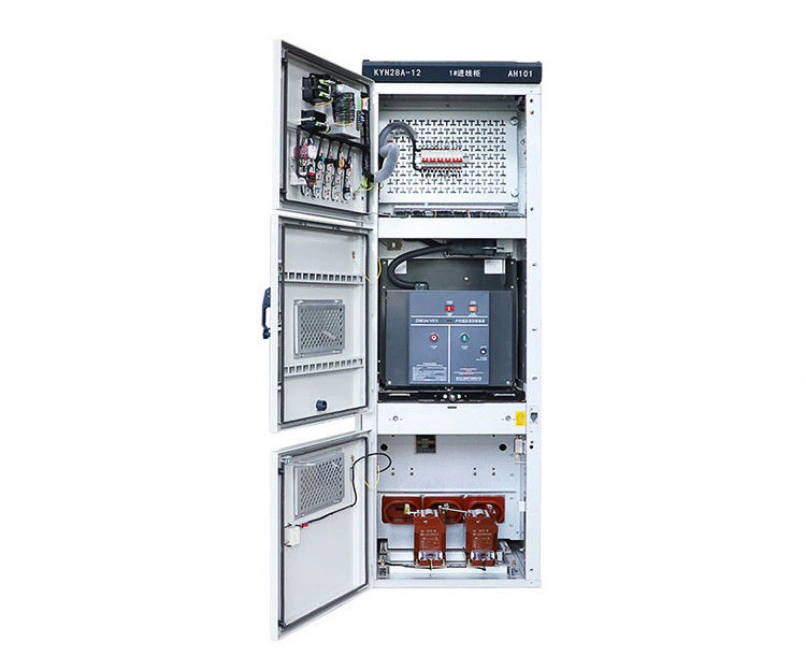

2. ஹேண்ட்கார்ட் மெக்கானிசம்

● பொருள்: அதிக வலிமை கொண்ட நைலான் உருளைகள் + துருப்பிடிக்காத எஃகு தண்டவாளங்கள்.

● ஆபரேஷன்: ஸ்க்ரூ-இன்/ஸ்க்ரூ-அவுட் லீட் ஸ்க்ரூ மெக்கானிசம் எதிர்ப்பு பின்னடைவு வடிவமைப்புடன். ஒவ்வொரு கை வண்டியும் 2000 முழுமையான ரேக்கிங் சுழற்சிகளுக்காக சோதிக்கப்படுகிறது.

● நிலை குறிகாட்டிகள்: சிவப்பு (இணைக்கப்பட்டது), பச்சை (சோதனை), மஞ்சள் (துண்டிக்கப்பட்டது), 5 மீட்டர் தொலைவில் தெரியும்.

3. ஷட்டர்கள் (தானியங்கி பாதுகாப்பு தடைகள்)

● கை வண்டி திரும்பப் பெறப்படும் போது, ​​ஸ்பிரிங்-லோடட் மெட்டல் ஷட்டர்கள் தானாகவே நிலையான முதன்மை தொடர்புகளை மறைக்கும். இது உயிருள்ள பகுதிகளுடன் தற்செயலான விரல் தொடர்பைத் தடுக்கிறது. எங்கள் ஷட்டர்கள் 3 மிமீ அலுமினியம் அலாய் மூலம் அரிப்பு எதிர்ப்பு சிகிச்சையுடன் செய்யப்பட்டுள்ளன.

4. பஸ்பார் அமைப்பு

● பொருள்: உயர் கடத்துத்திறன் E-Cu செம்பு (99.9% தூய்மை). அனைத்து மூட்டுகளிலும் வெள்ளி முலாம் பூசப்பட்டது.

● குறுக்குவெட்டு: மதிப்பிடப்பட்ட மின்னோட்டத்தில் வெப்பநிலை உயர்வை 65K க்கும் குறைவாக வைத்திருக்க கணக்கிடப்படுகிறது. 3150Aக்கு, ஒரு கட்டத்திற்கு இரட்டை பஸ்பார்களைப் பயன்படுத்துகிறோம்.

● இன்சுலேஷன்: கட்ட அடையாளம் மற்றும் பகுதியளவு வெளியேற்றக் கட்டுப்பாட்டுக்கான வெப்ப-சுருக்கக்கூடிய இன்சுலேஷன் ஸ்லீவ்கள் (ஆரஞ்சு நிறம்).

5. எர்த்திங் ஸ்விட்ச்

ரகம்

● செயல்பாடு: கையேடு வசந்த-உதவி இயங்குமுறை. முழு ஷார்ட் சர்க்யூட் மின்னோட்டத்தில் (50kA ஒருமுறை) மூட முடியும்.

● இன்டர்லாக்: ஹேண்ட்கார்ட் பொசிஷனுடன் கூடிய பிரத்யேக மெக்கானிக்கல் இன்டர்லாக் - ஹேண்ட்கார்ட் சோதனை/துண்டிக்கப்பட்ட நிலையில் இருக்கும் வரை எர்த்டிங் சுவிட்சை மூட முடியாது.

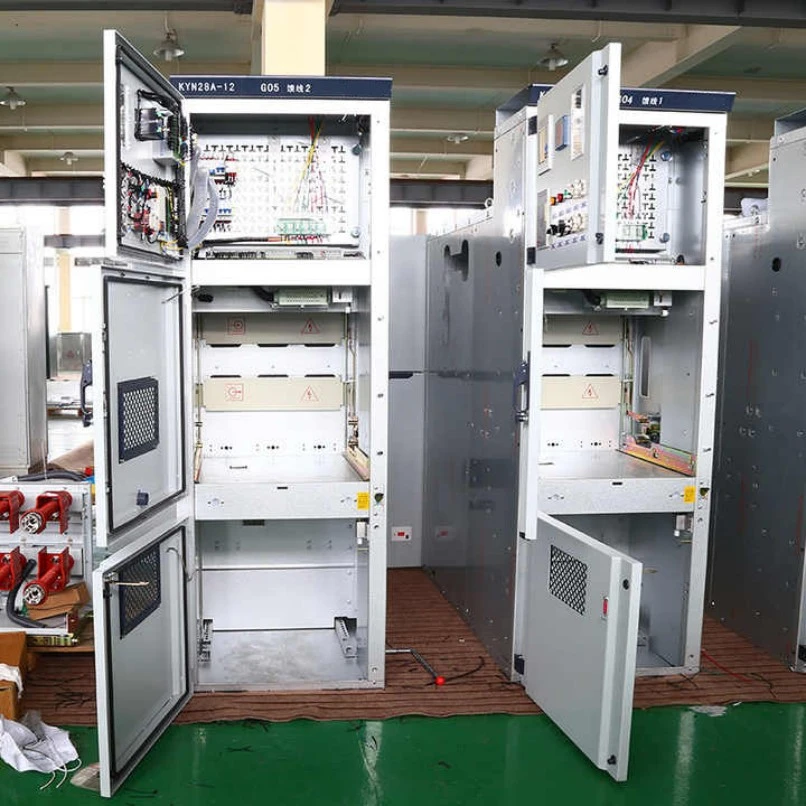

6. குறைந்த மின்னழுத்த பெட்டி

● உயர் மின்னழுத்த பகுதிகளிலிருந்து முழுமையாகப் பிரிக்கப்பட்ட மேல் முன் (உயரம் 300 மிமீ) அமைந்துள்ளது. வீடுகள் பாதுகாப்பு ரிலேக்கள் (நுண்செயலி அடிப்படையிலான), கட்டுப்பாட்டு சுவிட்சுகள், அறிகுறி விளக்குகள் மற்றும் துணை உருகிகள்.

● வயரிங்: அனைத்து இரண்டாம் நிலை கேபிள்களும் எண்ணிடப்பட்டு, சுடர்-தடுப்பு PVC குழாய்களில் தொகுக்கப்பட்டு, உதிரி தொடர்புகளுடன் (20% உதிரி ஒதுக்கீடு) முனையத் தொகுதிகளில் நிறுத்தப்படுகின்றன.

7. பகுதி வெளியேற்ற கட்டுப்பாடு

● அனைத்து உயர் மின்னழுத்த கடத்திகளும் கூர்மையான விளிம்புகளை அகற்ற வட்டமானவை.

● ஒவ்வொரு பேனலும் பகுதியளவு வெளியேற்ற சோதனைக்கு உட்படுகிறது (1.1×Ur/√3 இல் ≤10pC).

8. தொழிற்சாலை சட்டசபை துல்லியம்

● ஒவ்வொரு ஹேண்ட்கார்ட் வகையும் நிலையான உயர் மின்னழுத்த போர்டு பேனல் சுவிட்ச்கியர் லேசர்-சீரமைக்கப்பட்ட ஜிக் மீது அசெம்பிள் செய்யப்படுகிறது. ஹேண்ட்கார்ட்-க்கு-நிலையான தொடர்பு தவறான சீரமைப்பு <0.5 மிமீ.

● முடிவு: அரைக்காமல் அல்லது வலுக்கட்டாயமாக ஸ்மூத் ரேக்கிங் - பல வருடங்கள் பயன்படுத்திய பிறகும் கைவண்டிகள் சிக்கவில்லை.

ஹேண்ட்கார்ட் வகை நடுத்தர மின்னழுத்த சுவிட்ச்கியருக்கு லுகாவோவை ஏன் தேர்வு செய்ய வேண்டும்?

· திட்ட அடிப்படையிலான பொறியியல்: கேபினட் தளவமைப்பு, பஸ்பார் மதிப்பீடு, பாதுகாப்பு ரிலே திட்டம், CT/VT உள்ளமைவு மற்றும் கேபிள் நுழைவு ஆகியவை ஒற்றை வரி வரைபடத்தின்படி வடிவமைக்கப்படலாம்.

· தரநிலை அடிப்படையிலான உற்பத்தி: IEC 62271-200, GB/T 3906, DL/T 404 மற்றும் திட்ட தொழில்நுட்ப விவரக்குறிப்புகளின்படி சுவிட்ச்கியர் தயாரிக்கப்படலாம்.

· நெகிழ்வான கூறு தேர்வு: Lugao VCB, ABB, Siemens, Schneider அல்லது பிற குறிப்பிட்ட கூறு பிராண்டுகள் திட்டத் தேவைகளுக்கு ஏற்ப கட்டமைக்கப்படலாம்.

· ஏற்றுமதிக்கு முன் வழக்கமான ஆய்வு: தொழில்நுட்ப ஒப்பந்தத்தின்படி டெலிவரிக்கு முன் இயந்திர செயல்பாடு, இன்டர்லாக் செயல்பாடு, வயரிங், இன்சுலேஷன் மற்றும் பவர்-அதிர்வெண் தாங்கும் சோதனைகள் செய்யப்படலாம்.

· தொழில்நுட்ப ஆவண ஆதரவு: பொது ஏற்பாடு வரைபடங்கள், ஒற்றை வரி வரைபடங்கள், இரண்டாம் நிலை வயரிங் வரைபடங்கள், செயல்பாட்டு வழிமுறைகள் மற்றும் வழக்கமான சோதனை அறிக்கைகள் திட்டக் குறிப்புக்காக வழங்கப்படலாம்.
