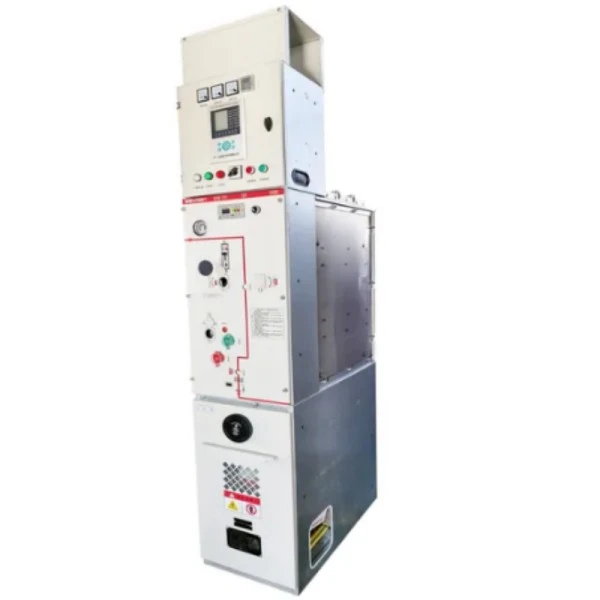

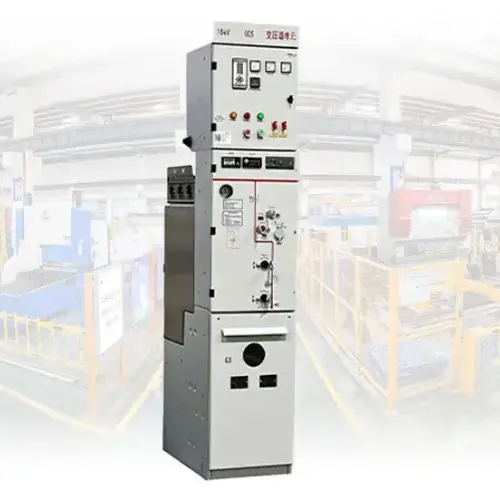

VCB உடன் RMU MV HV இன்சுலேட்டட் ஸ்விட்ச்கியர் பேனல்

அது என்ன?

VCB உடன் RMU MV HV இன்சுலேட்டட் ஸ்விட்ச்கியர் பேனல் என்பது தொழிற்சாலை-அசெம்பிள் செய்யப்பட்ட, உலோகத்தால் இணைக்கப்பட்ட மின் விநியோக சாதனம் ஆகும்.ரிங் மெயின் யூனிட் (RMU)வெற்றிட சர்க்யூட் பிரேக்கர் (VCB) தொழில்நுட்பத்துடன் கூடிய செயல்பாடு. RMU ஆனது ரிங் நெட்வொர்க் கட்டமைப்பை செயல்படுத்துகிறது - மின்சாரம் எந்த திசையிலிருந்தும் பாயும், விநியோக தொடர்ச்சியை உறுதி செய்கிறது. சீல் செய்யப்பட்ட வெற்றிட குறுக்கீட்டில் வைக்கப்பட்டுள்ள VCB, தவறுகள் ஏற்படும் போது மில்லி விநாடிகளுக்குள் வளைவுகளை அணைக்கிறது.

RMU (ரிங் மெயின் யூனிட்) என்பது லூப் செய்யப்பட்ட மின் நெட்வொர்க்குகளுக்காக வடிவமைக்கப்பட்ட ஒரு சிறிய சுவிட்ச் கியர் அசெம்பிளியைக் குறிக்கிறது. ரேடியல் விநியோக அமைப்புகளைப் போலன்றி, ஒரு பிழையானது முழு கீழ்நிலை சுமைகளுக்கும் சக்தியைக் குறைக்கும், ஒரு RMU உங்களை ஒரு வளைய கட்டமைப்பை உருவாக்க உதவுகிறது: சக்தி எந்த திசையிலிருந்தும் பாயலாம். ஒரு பிரிவில் தவறு ஏற்பட்டால், அந்த பிரிவை தனிமைப்படுத்தவும், மீதமுள்ள பிணையமானது மாற்று ஊட்டத்திலிருந்து தொடர்ந்து சக்தியைப் பெறுகிறது.

VCB (வெற்றிட சுற்று பிரேக்கர்) இந்த பேனலின் பாதுகாப்பு அமைப்பின் இதயம். சீல் செய்யப்பட்ட வெற்றிட குறுக்கீட்டின் உள்ளே, சர்க்யூட் பிரேக்கர் ஒரு தவறு ஏற்படும் போது மில்லி விநாடிகளுக்குள் மின் வளைவுகளை அணைக்க முடியும். குறுக்கீட்டிற்குள் காற்று அல்லது எண்ணெய் இல்லாததால், வளைவு கிட்டத்தட்ட உடனடியாக அணைக்கப்பட்டு, கீழ்நிலை உபகரணங்களுக்கு சேதம் ஏற்படுவதைக் குறைக்கிறது மற்றும் தொடர்பு ஆயுளை நீட்டிக்கிறது.

MV HV இன்சுலேட்டட் ஸ்விட்ச்கியர், இந்த தயாரிப்பு நடுத்தர மின்னழுத்தம் முதல் உயர் மின்னழுத்த வரம்பில் (பொதுவாக 12kV முதல் 40.5kV வரை) இயங்குகிறது மற்றும் மேம்பட்ட காப்புத் தொழில்நுட்பத்தைப் பயன்படுத்துகிறது-SF6 வாயு அல்லது திட மின்கடத்தா-சூழலில் இருந்து நேரடி பாகங்களைத் தனிமைப்படுத்துகிறது.

அது என்ன செய்ய முடியும்?

1. பவர் டிஸ்ட்ரிபியூஷன் கண்ட்ரோல் - ஸ்விட்ச் சர்க்யூட்களை கைமுறையாக அல்லது SCADA வழியாக ஆன்/ஆஃப் செய்யவும்

2. தவறு பாதுகாப்பு - 31.5kA வரை குறுக்கீடு குறுக்கீடு மின்னோட்டங்கள்

3. நெட்வொர்க் தனிமைப்படுத்தல் - பராமரிப்புக்காக வெளிச்செல்லும் கேபிள்களை பாதுகாப்பாக தரைமட்டமாக்குகிறது

இந்த குழு பயன்பாடுகள், தொழில்துறை ஆலைகள் மற்றும் வணிக கட்டிடங்கள் முழுமையான பணியாளர் பாதுகாப்பை பராமரிக்கும் போது பூஜ்ஜியத்திற்கு அருகில் வேலையில்லா நேரத்தை அடைய உதவுகிறது. ஒவ்வொரு RMU MV HV இன்சுலேட்டட் ஸ்விட்ச்கியர் பேனலும் VCB உடன் கடுமையான சூழல்களில் செயல்படும் வகையில் உருவாக்கப்பட்டுள்ளது.

தயாரிப்பு அளவுரு (குறிப்பு)

தயாரிப்பு அம்சம் மற்றும் பயன்பாடு

முக்கிய அம்சங்கள்

ஒருங்கிணைந்த VCB பாதுகாப்பு --- உருகிகளுடன் கூடிய நிலையான RMU களைப் போலல்லாமல், VCB உடன் எங்களின் RMU MV HV இன்சுலேட்டட் ஸ்விட்ச்கியர் பேனல் முழு-மதிப்பிடப்பட்ட தவறு தடங்கலை வழங்குகிறது. வெற்றிட குறுக்கீட்டிற்கு அதன் வாழ்நாள் முழுவதும் பராமரிப்பு தேவையில்லை.

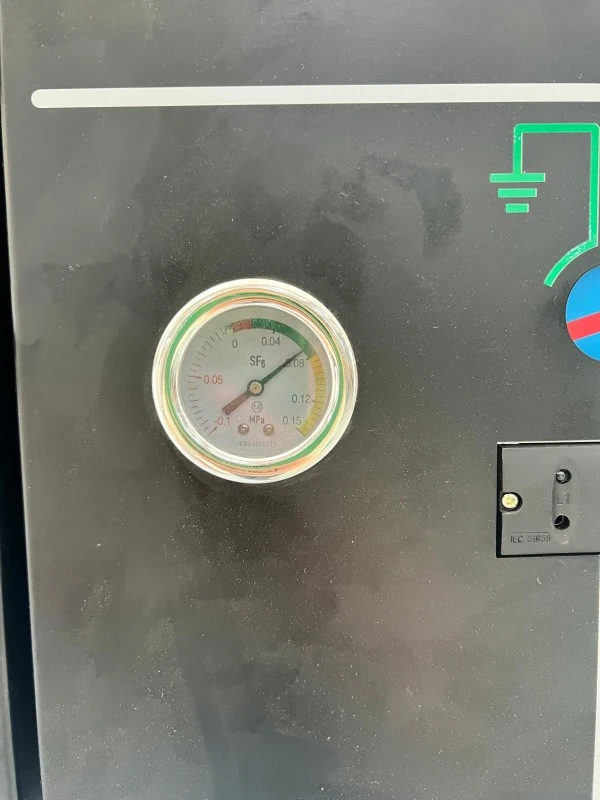

சீல் செய்யப்பட்ட SF6 இன்சுலேஷன் டேங்க்---எல்லா நேரடி பாகங்களும் <0.1% வருடாந்திர கசிவுடன் 3mm துருப்பிடிக்காத எஃகு தொட்டியில் வைக்கப்பட்டுள்ளன. சுத்தம் இல்லை, காப்பு சோதனை இல்லை, தூசி அல்லது உப்பு மூடுபனிக்கு வெளிப்பாடு இல்லை.

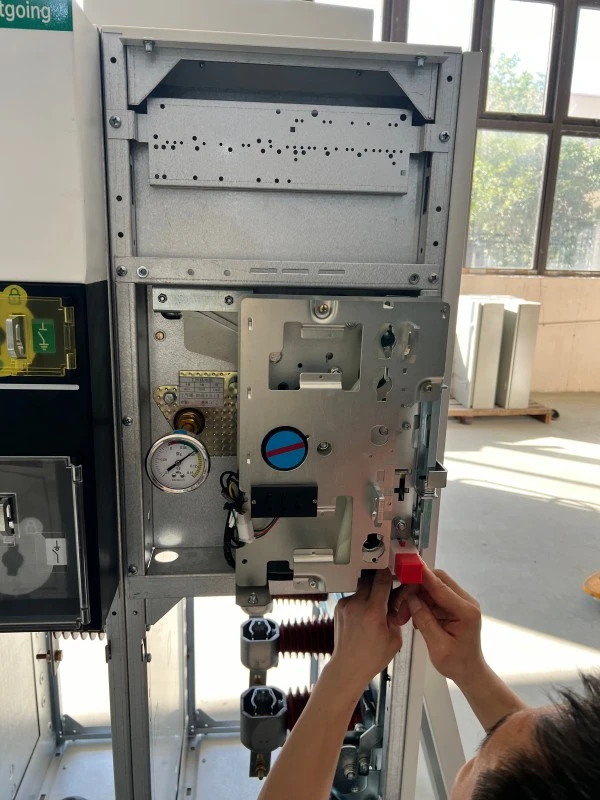

மூன்று-நிலை ஸ்விட்ச்-டிஸ்கனெக்டர் தவறான வரிசைகளைத் தடுக்க, இணைக்கப்பட்ட, துண்டிக்கப்பட்ட மற்றும் மெக்கானிக்கல் இன்டர்லாக்கிங் கொண்ட நிலைகளை வழங்குகிறது.

உள் வளைவு தாங்கும் திறன் --- 20kA/1s இல் சோதிக்கப்பட்டது அழுத்த நிவாரணத்துடன் இயக்குனரிடம் இருந்து சூடான வாயுக்களை இயக்குகிறது.

கச்சிதமான தடம்--- காற்று-இன்சுலேட்டட் சுவிட்ச் கியர்களை விட 30-50% குறைவான தரை இடத்தை ஆக்கிரமித்துள்ளது, இடவசதி இல்லாத துணை மின்நிலையங்களுக்கு ஏற்றது.

தொலைநிலை கண்காணிப்பு --- நிலையான துணை தொடர்புகள் மற்றும் விருப்பமான Modbus அல்லது IEC 61850 தொடர்பு.

விண்ணப்பங்கள்

● நகர்ப்புற மின் விநியோகம் (அடித்தள துணை மின் நிலையங்கள், வணிக வளாகங்கள்)

● காற்று மற்றும் சூரியப் பண்ணைகள் (அதிர்வு, வெப்பநிலை உச்சத்தைத் தாங்கும்)

● தொழில்துறை ஆலைகள் (எஃகு, சிமெண்ட், பெட்ரோ கெமிக்கல்)

● தரவு மையங்கள் (அடுக்கு III/IV இயக்க நேரத் தேவைகள்)

● இரயில்வே இழுவை துணை நிலையங்கள் (25kV அமைப்புகள்)

● சுரங்க நடவடிக்கைகள் (தூசி நிறைந்த, ஈரப்பதமான சூழல்கள்)

அம்சம் கேள்வி பதில்

கே: லோட்-பிரேக் சுவிட்சில் இருந்து VCB எவ்வாறு வேறுபடுகிறது?

ப: சுமை முறிவு சுவிட்ச் சாதாரண சுமை மின்னோட்டங்களை மட்டும் குறுக்கிடுகிறது. VCB உடன் இந்த RMU MV HV இன்சுலேட்டட் ஸ்விட்ச்கியர் பேனலில் உள்ள VCB ஆனது, அயனியாக்கக்கூடிய ஊடகம் இல்லாத வெற்றிட குறுக்கீட்டைப் பயன்படுத்தி, மில்லி விநாடிகளில் 31.5kA வரையிலான தவறான மின்னோட்டத்தை குறுக்கிடுகிறது.

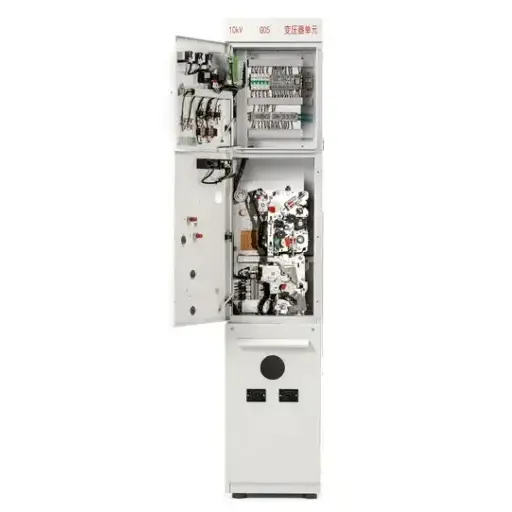

தயாரிப்பு விவரங்கள்

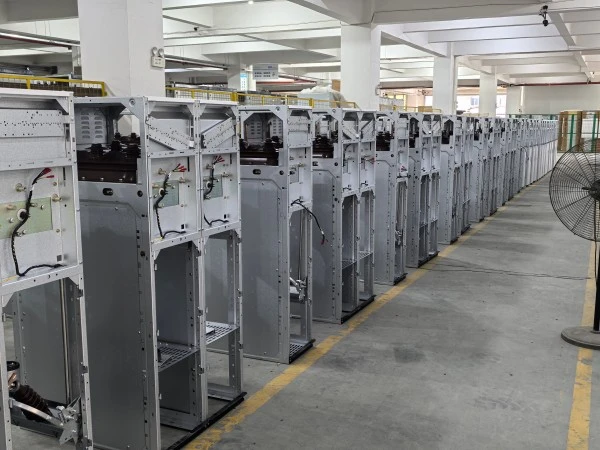

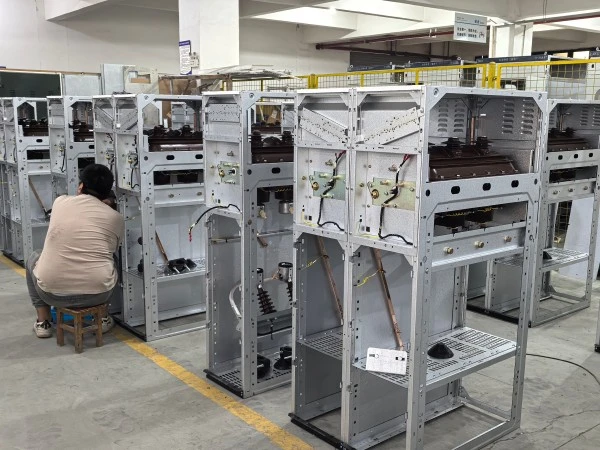

உற்பத்தி செயல்முறை

● டேங்க் ஃபேப்ரிகேஷன்---லேசர்-கட் 316L துருப்பிடிக்காத எஃகு, ரோபோ-வெல்டட், எக்ஸ்-ரே பரிசோதிக்கப்பட்டது, 24 மணிநேரத்திற்கு 0.4MPa இல் அழுத்தம்-சோதனை செய்யப்பட்டது.

● வெற்றிட குறுக்கீடு அசெம்பிளி---ஒவ்வொரு குறுக்கீடும் 70kV AC உயர் மின்னழுத்த சோதனை மற்றும் தொடர்பு எதிர்ப்பை அளவிடுகிறது.

● SF6 செயலாக்கம்---தேங்கி <10Paக்கு வெளியேற்றப்பட்டது, பின்னர் SF6 வாயு நிரப்பப்பட்டது (>99.97% தூய்மை, பனி புள்ளி <-50°C). ஹாலோஜன் ஸ்னிஃபர் அனைத்து முத்திரைகளையும் சரிபார்க்கிறது.

● சோதனை---இயந்திர சகிப்புத்தன்மை (1,000 சுழற்சிகள்), மின்கடத்தா (70kV/1min), பகுதி வெளியேற்றம் (<5pC) மற்றும் உள் வில் (20kA/1s) சோதனைகள்.

தர உத்தரவாதம் & சான்றிதழ்கள்

லுகாவோ பவரை ஏன் தேர்வு செய்ய வேண்டும்?

VCB உடன் RMU vs Fuse உடன் RMU

பொதுவாக, அடிக்கடி மாறுதல் செயல்பாடுகள், மேம்பட்ட பாதுகாப்பு மற்றும் தொலைநிலை கண்காணிப்பு தேவைப்படும் நடுத்தர மற்றும் பெரிய திறன் கொண்ட மின் விநியோக அமைப்புகளுக்கு VCB RMUகள் பரிந்துரைக்கப்படுகின்றன. ஃபியூஸ் RMUகள் மின்மாற்றி பாதுகாப்பு மற்றும் ஒப்பீட்டளவில் நிலையான சுமைகளைக் கொண்ட சிறிய விநியோக நெட்வொர்க்குகளுக்கான செலவு குறைந்த தீர்வாகும்.

பேக்கேஜிங், ஷிப்பிங் & விற்பனைக்குப் பின்

பேக்கேஜிங்

1. VCI படம் உள் மடக்கு + நுரை திணிப்பு + 9 மிமீ ஒட்டு பலகை

2. போக்குவரத்துக்கு SF6 அழுத்தம் 0.05MPa ஆக குறைக்கப்பட்டது

விற்பனைக்குப் பின் & உத்தரவாதம்

1. உத்தரவாதக் காலம்: ஆணையிடப்பட்டதிலிருந்து 12 மாதங்கள் அல்லது ஏற்றுமதியிலிருந்து 18 மாதங்கள், எது முதலில் வருகிறதோ அது.

2. கவரேஜ்: மெட்டீரியல்/வேர்க்மேன்ஷிப் குறைபாடுகள், கசிவுகளுக்கு SF6 ரீஃபில் >0.5%/ஆண்டு, VCB வெற்றிட இழப்பு.

3. விலக்குகள்: தவறான நிறுவல், வலுக்கட்டாயமாக மாற்றுதல், அங்கீகரிக்கப்படாத மாற்றம், நுகர்பொருட்கள்.

சேவைகள்:

1. இலவச தொலைநிலை சரிசெய்தல் (24 மணிநேர பதில்)

2. உதிரி பாகங்கள் 48 மணி நேரத்திற்குள் அனுப்பப்படும் (பிராந்திய கிடங்குகள்)

3. நீட்டிக்கப்பட்ட உத்தரவாதம் கிடைக்கிறது (2, 3, அல்லது 5 ஆண்டுகள்)

அடிக்கடி கேட்கப்படும் கேள்விகள்

Q1: நீங்கள் வகை சோதனை அறிக்கைகள் மற்றும் FAT வழங்க முடியுமா?

ப: ஆம். IEC வகை சோதனை அறிக்கைகள் கிடைக்கின்றன. எங்கள் Zhejiang தொழிற்சாலையில் தொழிற்சாலை ஏற்றுக்கொள்ளும் சோதனை வரவேற்கத்தக்கது. மூன்றாம் தரப்பு ஆய்வு (SGS, BV) வாடிக்கையாளர் செலவில் கிடைக்கும்.

Q2: சர்வதேச அளவில் உத்தரவாதக் கோரிக்கைகள் எவ்வாறு கையாளப்படுகின்றன?

ப: புகைப்படங்கள்/வீடியோக்களை மின்னஞ்சல் செய்யவும்lugaoteam@lugaoelectric.com. 24 மணி நேரத்திற்குள் தொலை நோயறிதல். காப்பீட்டில் உள்ள குறைபாடுகளுக்கு, மாற்று உதிரிபாகங்களை இலவசமாக அனுப்புவோம்..

Q3: VCB உடன் இந்த RMU MV HV இன்சுலேட்டட் ஸ்விட்ச்கியர் பேனலின் எதிர்பார்க்கப்படும் சேவை வாழ்க்கை என்ன?

ப: SF6 டேங்க் மற்றும் பஸ்பார்கள்: 30 ஆண்டுகள். VCB குறுக்கீடு: 10,000 செயல்பாடுகள் அல்லது 30 ஆண்டுகள். பொறிமுறையின் மறுசீரமைப்பு: 15-20 ஆண்டுகள். மொத்த சேவை வாழ்க்கை: முறையான பராமரிப்புடன் 25-30 ஆண்டுகள்.

Q4: நீங்கள் எந்த கட்டண விதிமுறைகளை ஏற்கிறீர்கள்?

ப: முதல் முறை வாடிக்கையாளர்கள்: 30% T/T முன்பணம், ஏற்றுமதிக்கு முன் 70%. நிறுவப்பட்ட வாடிக்கையாளர்கள்: B/L நகலுக்கு எதிராக 20% T/T + 80%. பார்வையில் எல்/சி ஏற்றுக்கொள்ளப்பட்டது.

Q5: VCB உடன் RMU MV HV இன்சுலேட்டட் ஸ்விட்ச்கியர் பேனலை அதிக உயரத்தில் பயன்படுத்த முடியுமா?

A: நிலையான வடிவமைப்பு ≤2000m. உயர்-உயர பதிப்பு (அதிகரித்த க்ரீபேஜ், அதிக SF6 அழுத்தம்) 3500மீ வரை கிடைக்கும். >3500மீ.க்கான தனிப்பயன் பொறியியல்.
