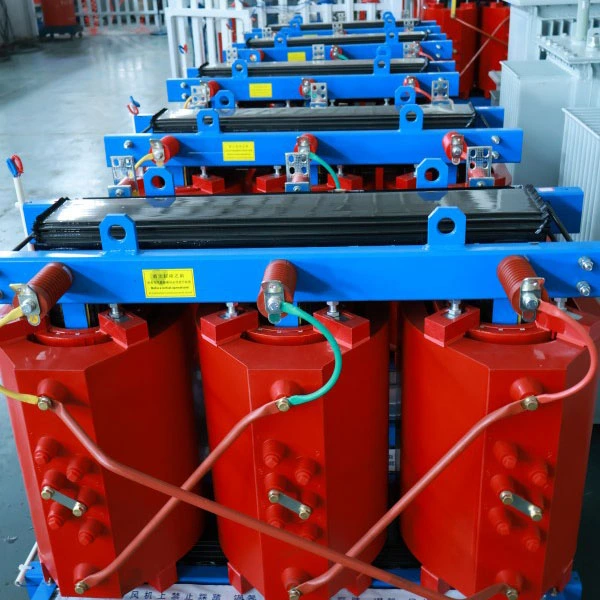

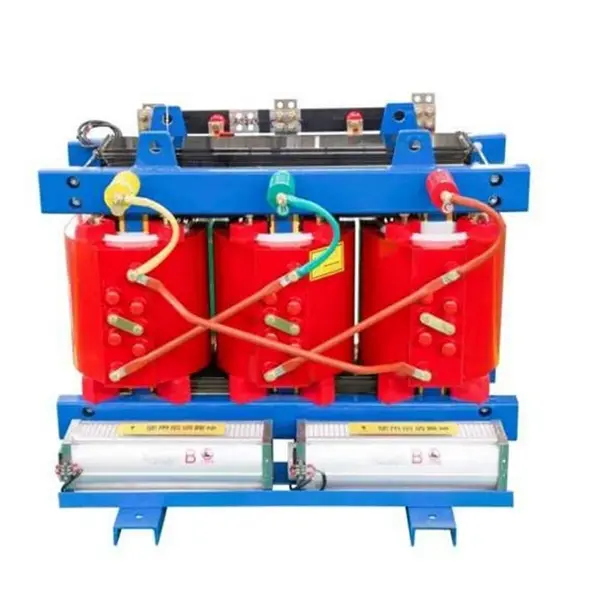

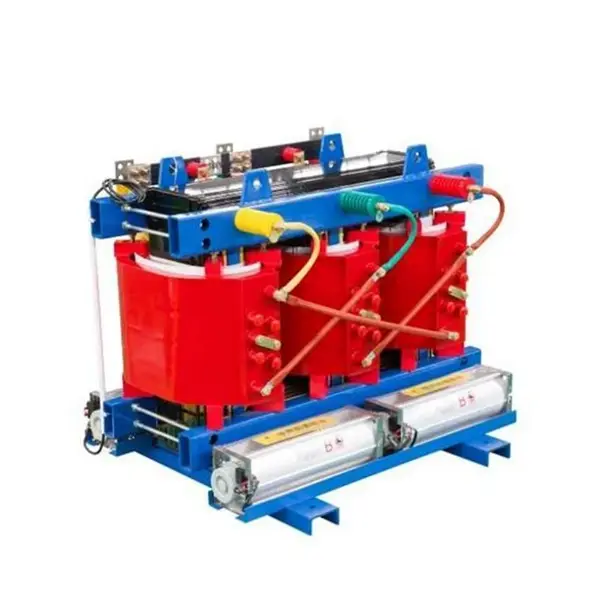

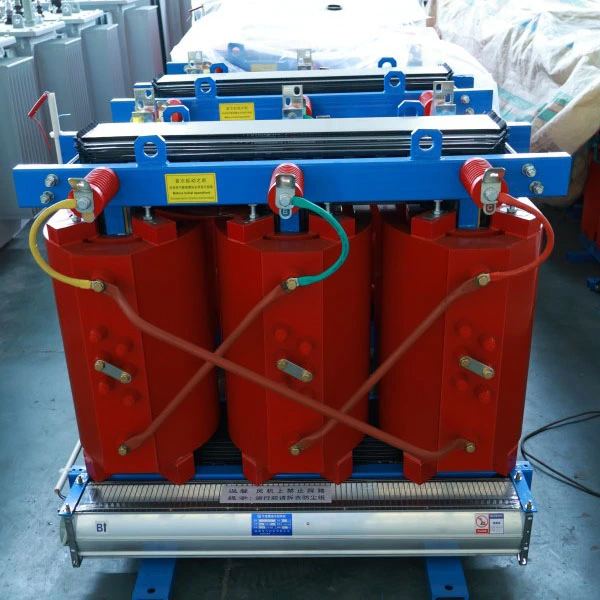

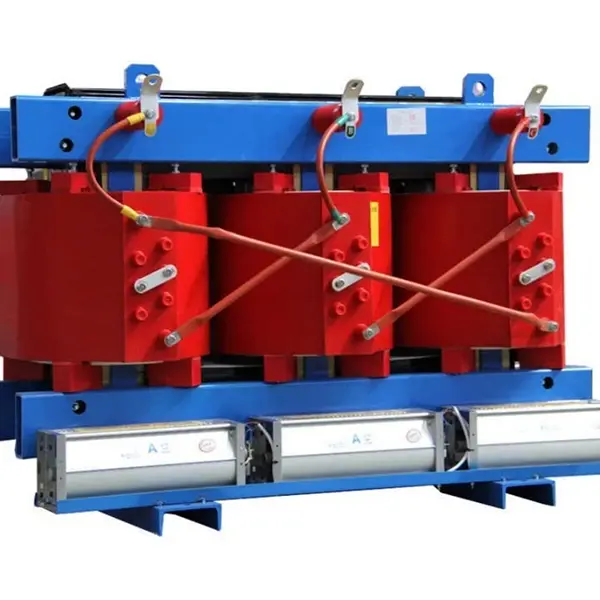

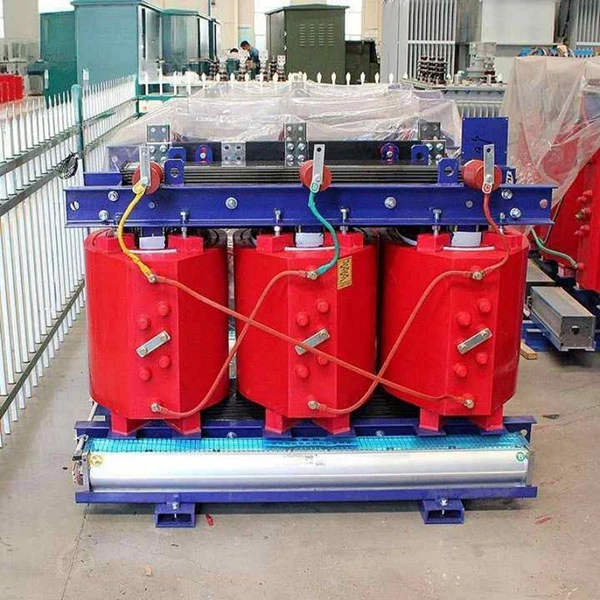

SCB13 800kva எபோக்சி ரெசின் காஸ்ட் பவர் டிரான்ஸ்ஃபார்மர்

இந்த உபகரணங்கள் என்ன?

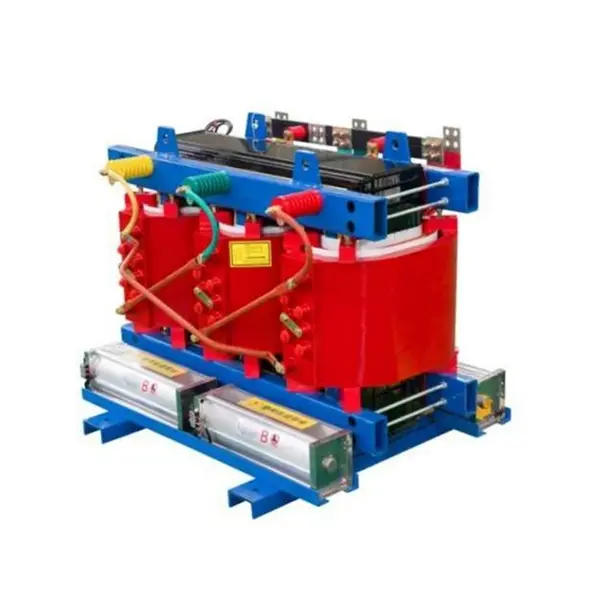

SCB13-800kVA எபோக்சி ரெசின் காஸ்ட் பவர் டிரான்ஸ்ஃபார்மர் என்பது வெற்றிட எபோக்சி பிசின் வார்ப்பு செயல்முறையைப் பயன்படுத்தி தயாரிக்கப்பட்ட மூன்று-கட்ட மின்மாற்றி ஆகும். இது உலர் வகை மின்மாற்றிகளின் ஆற்றல் திறன் கொண்ட குடும்பத்தைச் சேர்ந்தது.

மாதிரி குறியீடு பிரிப்பு:

● எஸ் - மூன்று கட்டம்

● சி - வார்ப்பு பிசின் (எபோக்சி)

● பி - குறைந்த மின்னழுத்த படலம் முறுக்கு

● 13 - செயல்திறன் வரிசைக் குறியீடு, ஆற்றல் திறன் அளவைக் குறிக்கிறது

அது என்ன செய்கிறது?

இந்த உபகரணத்தின் முக்கிய செயல்பாடு, உயர் மின்னழுத்தத்தை (10kV அல்லது 35kV) குறைந்த மின்னழுத்தத்திற்கு (400V/380V), பல்வேறு மின் சுமைகளுக்கு பாதுகாப்பான மற்றும் நிலையான சக்தியை வழங்குவதாகும். பாரம்பரிய எண்ணெய் நிரப்பப்பட்ட மின்மாற்றிகளைப் போலல்லாமல், இது குளிரூட்டலுக்கு இன்சுலேடிங் எண்ணெயைப் பயன்படுத்துவதில்லை. அதற்கு பதிலாக, இது இயற்கையான காற்று குளிரூட்டலுடன் இணைந்த எபோக்சி திடமான காப்பு பயன்படுத்தி செயல்படுகிறது.

தயாரிப்பு விளக்கம்

SCB13-800kVA எபோக்சி ரெசின் காஸ்ட் பவர் டிரான்ஸ்ஃபார்மர் உயர் செயல்திறன் கொண்டது,மூன்று கட்ட உலர் வகை மின்மாற்றிநவீன மின் விநியோகத்திற்காக வடிவமைக்கப்பட்டுள்ளது. இது எபோக்சி பிசின் வெற்றிட வார்ப்பு, குறைந்த மின்னழுத்த ஃபாயில் முறுக்குகள் மற்றும் GB 20052-2020 நிலை 2 ஆற்றல் திறன் தரநிலைகளை (நிலை 1 ஐ நெருங்குகிறது) பூர்த்தி செய்கிறது. ஆற்றல் சேமிப்பு, தீ பாதுகாப்பு மற்றும் நம்பகத்தன்மை ஆகியவற்றைக் கோரும் பயன்பாடுகளுக்கு ஏற்றது.

10kV/0.4kV (6kV, 20kV அல்லது 35kV க்கு தனிப்பயனாக்கக்கூடியது) நிலையான மின்னழுத்த விகிதத்துடன் 800kVA என மதிப்பிடப்பட்டது. எண்ணெய் இல்லாத எபோக்சி திட காப்பு கசிவு, தீ மற்றும் வெடிப்பு அபாயங்களை நீக்குகிறது, இது உயரமான கட்டிடங்கள், சுரங்கப்பாதைகள், மருத்துவமனைகள், தரவு மையங்கள் மற்றும் இரசாயன ஆலைகளுக்கு ஏற்றதாக அமைகிறது.

முக்கிய மின் செயல்திறன்: சுமை இழப்பு ≤1090W, சுமை இழப்பு (120°C) ≤6260W, ஷார்ட்-சர்க்யூட் மின்மறுப்பு 6% (சரிசெய்யக்கூடிய 4%-10%), பகுதியளவு வெளியேற்றம் ≤5pC, மற்றும் 1 மீட்டரில் சத்தம் ≤55dB.

புத்திசாலித்தனமான வெப்பநிலை கட்டுப்பாட்டு அமைப்பு (PT100 சென்சார்கள், ஆட்டோ ஃபேன் ஸ்டார்ட்/ஸ்டாப், ஓவர் ஹீட் அலாரம் மற்றும் ட்ரிப்) மற்றும் BA சிஸ்டம் ஒருங்கிணைப்புக்கான RS485 தகவல்தொடர்பு ஆகியவற்றைக் கொண்டுள்ளது. VPI வார்ப்பு செயல்முறை ஈரப்பதம்-ஆதாரம், சுடர்-தடுப்பு உறைவை உறுதி செய்கிறது. கோர் ஸ்டெப்-லேப் மூட்டுகளுடன் கூடிய உயர்-ஊடுருவக்கூடிய சிலிக்கான் ஸ்டீலைப் பயன்படுத்துகிறது. நிலையான பாதுகாப்பு IP20 (IP23 விருப்பமானது).

30 வருட வடிவமைப்பு வாழ்க்கை மற்றும் குறைந்தபட்ச பராமரிப்புடன், SCB13-800kVA என்பது புதிய அல்லது மேம்படுத்தப்பட்ட விநியோக அமைப்புகளுக்கு நம்பகமான, சிக்கனமான தேர்வாகும்.

தயாரிப்பு பயன்பாடு

வழக்கமான பயன்பாடுகள்:

உயரமான கட்டிடங்கள், வணிக வளாகங்கள், மருத்துவமனைகள், தரவு மையங்கள், சுரங்கப்பாதை நிலையங்கள், விமான நிலையங்கள், இரசாயன ஆலைகள், புதுப்பிக்கத்தக்க எரிசக்தி நிலையங்கள் மற்றும் தீ பாதுகாப்பு மிகவும் அவசியமான எந்த இடத்திலும்.

தயாரிப்பு அம்சம்

அதிக செயல்திறன் மற்றும் ஆற்றல் சேமிப்பு - குறைந்த இயக்க செலவுகள்

SCB11 தொடருடன் ஒப்பிடுகையில், சுமை இல்லாத இழப்புகள் 20% -37% குறைக்கப்பட்டன; சுமை இழப்புகள் 15%-30% குறைக்கப்பட்டது

வழக்கமான 800kVA சுமை இல்லாத இழப்பு ≤ 1090W, சுமை இழப்பு (120°C இல்) ≤ 6260W

GB 20052-2020 நிலை 2 ஆற்றல் திறன் தரநிலைகளை சந்திக்கிறது; சில அளவுருக்கள் நிலை 1 ஐ அடைகின்றன

பொருளாதார பலன் கணக்கீடு:

ஒரு வருடத்திற்கு $0.11/kWh என்ற 8,000 இயக்க நேரங்களின் அடிப்படையில், ஒரு நிலையான SCB11 மின்மாற்றியுடன் ஒப்பிடுகையில், ஆண்டு மின்சார சேமிப்பு தோராயமாக $2,000- $2,700 ஆகும். விலை வேறுபாடு சுமார் 3 ஆண்டுகளில் மீட்டெடுக்கப்படும்.

பாதுகாப்பு மற்றும் நம்பகத்தன்மை - பூஜ்ஜிய அபாயத்துடன் தீ தடுப்பு மற்றும் வெடிப்பு-ஆதாரம்

முக்கிய நன்மைகள்:

சுய-அணைத்தல்: எபோக்சி பிசின் பற்றவைப்பு புள்ளி> 300 ° C; சுடர் பரவாது, வெப்ப மூலத்தை அகற்றும் போது தானாகவே அணைந்து விடும்

எண்ணெய் இல்லாத வடிவமைப்பு: எண்ணெய் கசிவு, தீ மற்றும் வெடிப்பு அபாயங்களை முற்றிலும் நீக்குகிறது; எண்ணெய்க் குழி தேவையில்லை

உயர் ஷார்ட் சர்க்யூட் தாங்கும் திறன்: வெற்றிட வார்ப்பு மூலம் உருவாக்கப்பட்ட உயர்-வலிமை கொண்ட கண்ணாடியிழை-வலுவூட்டப்பட்ட அமைப்பு ஷார்ட் சர்க்யூட் தாங்கும் திறனை 30% க்கும் அதிகமாக அதிகரிக்கிறது

மிகக் குறைந்த பகுதியளவு வெளியேற்றம்: பகுதியளவு வெளியேற்றத்தை 5pC க்குக் கீழே கட்டுப்படுத்தலாம், இது காப்பு வயதை கணிசமாகக் குறைக்கிறது.

உண்மையான வாடிக்கையாளர் கவலைகளை நிவர்த்தி செய்தல்:

கே: ஒரு உயரமான கட்டிடத்தின் அடித்தளத்தில் ஒரு மின்மாற்றி நிறுவும் போது, ​​தீ ஆய்வு எதில் கவனம் செலுத்துகிறது?

ப: தீயணைப்பு அதிகாரிகள் முதன்மையாக "தீ பரவல் ஆபத்து" மற்றும் "நச்சு புகை வெளியேற்றம்" ஆகியவற்றில் கவனம் செலுத்துகின்றனர். எங்கள் SCB13 எபோக்சி பிசின் வார்ப்புகளைப் பயன்படுத்துகிறது, இது இயல்பாகவே சுடரைத் தடுக்கக்கூடியது மற்றும் எரிக்கப்படும் போது ஆலசனேற்றப்பட்ட நச்சு வாயுக்களை உருவாக்காது (GB/T 1094.11-2022 உடன் இணங்குகிறது). எண்ணெய் நிரப்பப்பட்ட மின்மாற்றிகள் பொருந்தாத ஒரு முக்கிய நன்மை இது. முதல் மற்றும் இரண்டாம் நிலை நகரங்களில் உள்ள பல வணிக வளாகங்கள் மற்றும் மருத்துவமனை திட்டங்கள் இந்த அம்சத்தின் காரணமாக துல்லியமாக கடுமையான தீ பாதுகாப்பு மதிப்பாய்வுகளை நிறைவேற்றியுள்ளன.

கே: உலர் வகை மின்மாற்றிகள் ஈரப்பதத்திற்கு உணர்திறன் கொண்டவை. தென் பிராந்தியங்களில் மழைக்காலத்தில் அவர்கள் வேலை செய்ய முடியுமா?

A: வழக்கமான உலர்-வகை மின்மாற்றிகள் உண்மையில் ஈரப்பதத்திற்கு உணர்திறன் கொண்டவை, ஆனால் எங்கள் SCB13 ஒரு வெற்றிட வார்ப்பு செயல்முறையைப் பயன்படுத்துகிறது, அங்கு எபோக்சி பிசின் முறுக்குகளை முழுவதுமாக இணைத்து, சீல் செய்யப்பட்ட காப்பு அடுக்கை உருவாக்குகிறது. கோர் மற்றும் கிளாம்பிங் வன்பொருள் சிறப்பு எதிர்ப்பு அரிப்பை சிகிச்சைக்கு உட்படுகிறது, இது 100% ஈரப்பதம் சூழலில் இயல்பான செயல்பாட்டை அனுமதிக்கிறது. பணிநிறுத்தத்திற்குப் பிறகு மறுதொடக்கம் செய்வதற்கு முன் உலர்த்தும் சிகிச்சை தேவையில்லை.

ஸ்மார்ட் கண்காணிப்பு - ஒரு பார்வையில் வெப்பநிலை

நிலையான நுண்ணறிவு வெப்பநிலை கட்டுப்பாட்டு அமைப்பு:

நிகழ்நேர வெப்பநிலை கண்காணிப்பிற்காக ஒவ்வொரு கட்ட முறுக்கிலும் முன்-உட்பொதிக்கப்பட்ட PT100 பிளாட்டினம் எதிர்ப்பு உணரிகள்

கட்டுப்படுத்தி சுழற்சி முறையில் மூன்று-கட்ட முறுக்கு வெப்பநிலையைக் காட்டுகிறது - படிக்க எளிதானது

கீழே பொருத்தப்பட்ட குளிரூட்டும் மின்விசிறிகளைத் தானாகவே தொடங்கும்/நிறுத்தும் (>100°C இல் தொடங்குகிறது, <80°C இல் நிறுத்தப்படும்)

அதிக வெப்பநிலை எச்சரிக்கை (சரிசெய்யக்கூடிய செட்பாயிண்ட்) மற்றும் அதிக வெப்பநிலை பயண பாதுகாப்பை வழங்குகிறது

குறைந்த இரைச்சல் செயல்பாடு - அமைதியான மற்றும் இடையூறு இல்லாதது

அளவிடப்பட்ட தரவு:

800kVA மற்றும் அதற்குக் கீழே, சத்தம் அளவு ≤ 55dB சாதனத்திலிருந்து 1 மீட்டர் அளவிடப்படுகிறது

45° முழுமையாக படிந்த மடி மைய கூட்டு தொழில்நுட்பம் + அதிர்வு தணிக்கும் பட்டைகள் சத்தத்தை மேலும் 5-8dB குறைக்கலாம்

வலுவான ஓவர்லோட் திறன் - இது மிகவும் முக்கியமான போது நம்பகமானது

ஓவர்லோட் திறன் அளவுருக்கள்:

இயற்கை குளிர்ச்சி (AN) - தொடர்ந்து 100% சுமையுடன் செயல்பட முடியும்

கட்டாய காற்று குளிரூட்டல் (AF) - திறனை 40-50% அதிகரிக்கலாம்

2 மணிநேரத்திற்கு 150% மதிப்பிடப்பட்ட சுமைகளைத் தாங்கும்

விண்ணப்ப காட்சிகள்:

கோடைக்கால உச்ச தேவை காலங்கள், முக்கியமான நிகழ்வு மின் பாதுகாப்பு, ஒரு மின்மாற்றி தோல்வியடையும் போது தற்காலிக சுமை பகிர்வு - இந்த "முக்கியமான தருணங்களில்," SCB13 இன் ஓவர்லோட் திறன் மின்சார விநியோக தொடர்ச்சியை உறுதி செய்கிறது.

பராமரிப்பு-இலவசம் - சிரமமற்ற மற்றும் கவலையற்ற

பராமரிப்பு நன்மைகள்:

எண்ணெய் இல்லாதது - அவ்வப்போது எண்ணெய் வடிகட்டுதல் அல்லது எண்ணெய் குரோமடோகிராபி சோதனை தேவையில்லை

மென்மையான முறுக்கு மேற்பரப்பு - தூசி எளிதில் குவிவதில்லை

நகரும் பாகங்கள் இல்லை - மிகக் குறைந்த தோல்வி விகிதம்

தினசரி பராமரிப்புக்கு வெப்பநிலை காட்சியை சரிபார்ப்பது மற்றும் குளிரூட்டும் காற்று குழாய்களை சுத்தம் செய்வது மட்டுமே தேவைப்படுகிறது

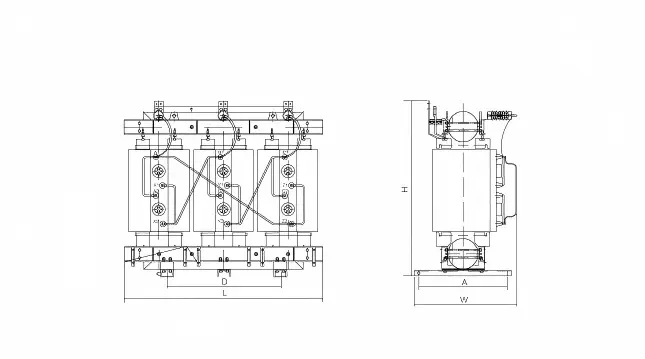

தயாரிப்பு அளவுரு (குறிப்பு)

விற்பனைக்குப் பிந்தைய சேவை உறுதி

உத்தரவாதக் காலம்: ஏற்றுமதி செய்யப்பட்ட நாளிலிருந்து 12 மாதங்கள் (கட்டண சேவை ஒப்பந்தத்துடன் 36 அல்லது 60 மாதங்கள் வரை நீட்டிக்கப்படலாம்)

தொழில்நுட்ப ஆதரவு: வாழ்நாள் இலவச தொழில்நுட்ப ஆலோசனை; தேர்வு கட்டத்தில் சுமை கணக்கீடு மற்றும் தீர்வு மேம்படுத்தல்

கள சேவை: நிறுவல் வழிகாட்டுதல், ஆணையிடுதல் உதவி, தவறு கையாளுதல் (உத்தரவாதத்தின் போது இலவசம், உத்தரவாதத்திற்குப் பிறகு செலவு அடிப்படையிலானது)

உதிரி பாகங்கள் வழங்கல்: வெப்பநிலை கட்டுப்படுத்திகள், மின்விசிறிகள், சென்சார்கள் மற்றும் பிற பொதுவான பாகங்கள் இருப்பில் வைக்கப்பட்டுள்ளன; கூரியர் மூலம் அடுத்த நாள் டெலிவரி
