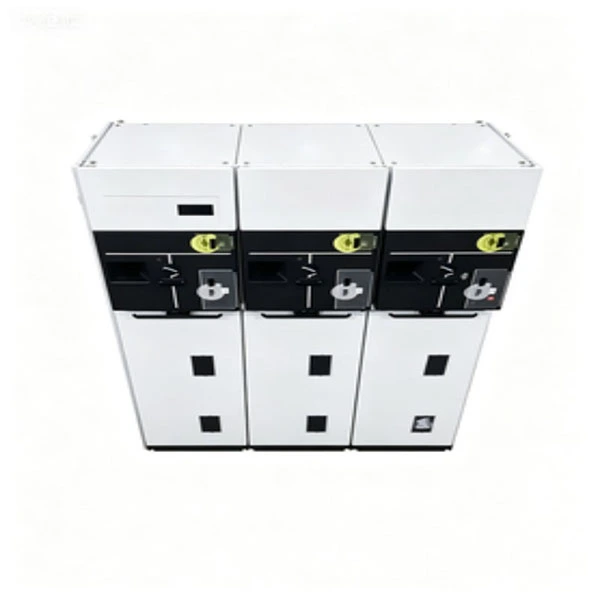

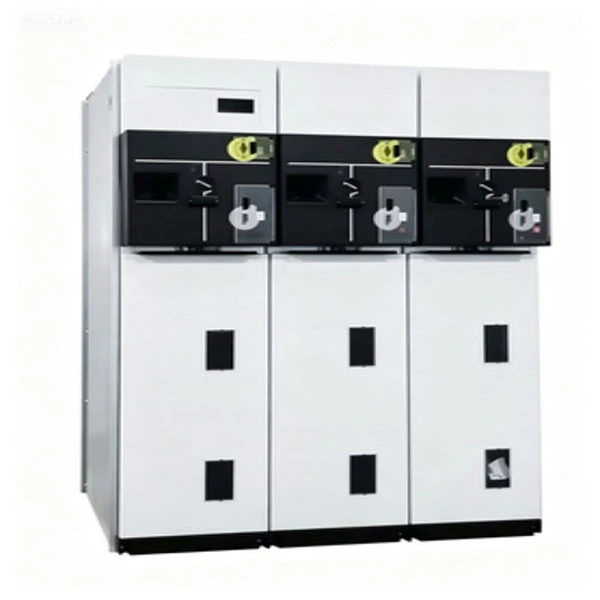

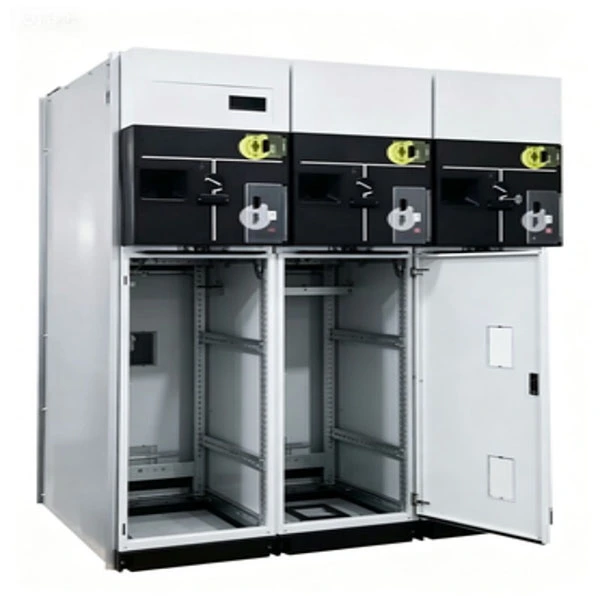

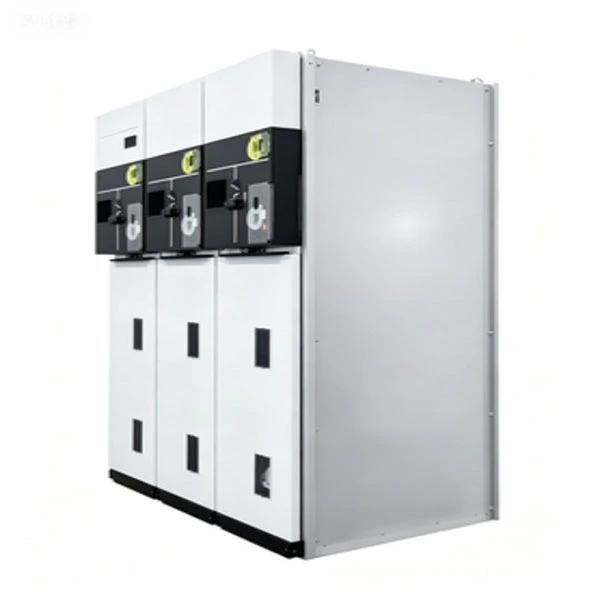

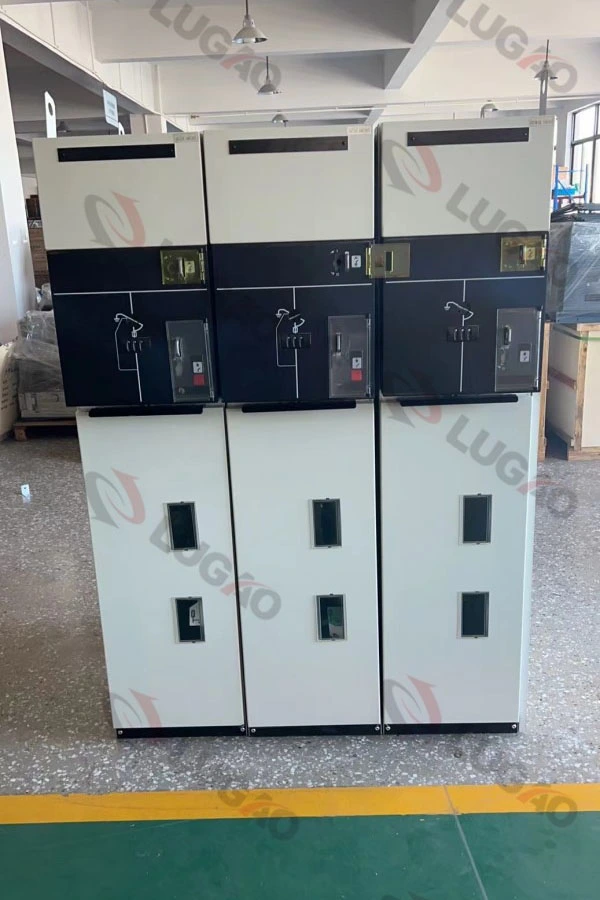

காம்பாக்ட் சீல் செய்யப்பட்ட முழு இன்சுலேட்டட் RMU

காம்பாக்ட் சீல் செய்யப்பட்ட முழு இன்சுலேட்டட் RMU (ரிங் மெயின் யூனிட்) ஒரு தொழிற்சாலை-அசெம்பிள் செய்யப்பட்ட, வகை-சோதனை செய்யப்பட்ட உலோகத்தால் மூடப்பட்ட சுவிட்ச் கியர் ஆகும். இது லோட்-பிரேக் சுவிட்சுகள், வெற்றிட சர்க்யூட் பிரேக்கர்கள், ஃப்யூஸ்கள் மற்றும் எர்த்திங் சுவிட்சுகள் ஆகியவற்றை ஒருங்கிணைக்கிறது.

அது என்ன செய்கிறது?

இரண்டாம் நிலை விநியோக நெட்வொர்க்குகளில் (6kV–24kV) பவர் லூப்களை இணைத்து தனிமைப்படுத்துகிறது

உயர் நம்பகத்தன்மை கொண்ட பவர் கிரிட்களுக்கு தவறான தனிமைப்படுத்தல் மற்றும் வளைய மாறுதல் ஆகியவற்றை வழங்குகிறது

பாரம்பரிய காற்று-இன்சுலேடட் RMU களைப் போலல்லாமல், இந்த காம்பாக்ட் சீல்டு ஃபுல்லி இன்சுலேட்டட் RMU SF6 அல்லது சுற்றுச்சூழலுக்கு உகந்த இன்சுலேடிங் வாயுவை முதன்மை காப்பு ஊடகமாகப் பயன்படுத்துகிறது, ஈரப்பதம், தூசி குவிப்பு மற்றும் விலங்குகளின் ஊடுருவலை நீக்குகிறது.

தயாரிப்பு விளக்கம்

எங்கள் காம்பாக்ட் சீல்டு ஃபுல் இன்சுலேட்டட் RMU என்பது நகர்ப்புற மின் விநியோகம், தொழில்துறை பூங்காக்கள், காற்று/சூரிய மின் உற்பத்தி நிலையங்கள் மற்றும் விமான நிலையங்கள் மற்றும் தரவு மையங்கள் போன்ற உள்கட்டமைப்பு திட்டங்களுக்காக உருவாக்கப்பட்ட அடுத்த தலைமுறை வளைய முக்கிய அலகு ஆகும். மதிப்பிடப்பட்ட மின்னழுத்தம் 12kV முதல் 24kV வரை இருக்கும், பிரதான பஸ்பார்களுக்கு 630A மற்றும் உருகி-பாதுகாக்கப்பட்ட சுற்றுகளுக்கு 125A மின்னோட்டத்துடன்.

முக்கிய தொழில்நுட்ப அம்சங்கள்:

1. முழுமையாக சீல் செய்யப்பட்ட எஃகு தொட்டி (IP67 பாதுகாப்பு மதிப்பீடு)

2. SF6 வாயு காப்பு (அல்லது மாற்று சூழல் நட்பு வாயு)

3. உள் வில் வகைப்பாடு IAC AFLR 20kA/1s

4. இயந்திர வாழ்க்கை: லோட்-பிரேக் சுவிட்சுகளுக்கு 5,000 செயல்பாடுகள் வரை

5. திரிபு நிவாரணத்துடன் ஒருங்கிணைந்த கேபிள் இணைப்பு பெட்டிகள்

6. விருப்ப ரிமோட் கண்ட்ரோல் மற்றும் SCADA ஒருங்கிணைப்பு

7. காம்பாக்ட் சீல் செய்யப்பட்ட முழு இன்சுலேட்டட் RMU க்கு உள் துப்புரவு அல்லது ஒடுக்கு எதிர்ப்பு வெப்பமாக்கல் தேவையில்லை, திறந்த வகை சுவிட்ச் கியர்களுடன் ஒப்பிடும்போது பராமரிப்பு செலவுகளை வெகுவாகக் குறைக்கிறது.

தயாரிப்பு அளவுரு (குறிப்பு)

தயாரிப்பு அம்சம் மற்றும் பயன்பாடு

முக்கிய அம்சங்கள்

1. முழுவதுமாக சீல் வைக்கப்பட்டது, முழுமையாக காப்பிடப்பட்டது--- ஈரப்பதம், உப்பு மூடுபனி, தூசி அல்லது சிறிய விலங்குகளின் தாக்கம் இல்லை.

2. கச்சிதமான அமைப்பு---அகலம் பொதுவாக ஒரு யூனிட்டுக்கு 350–450மிமீ, 50% தரை இடத்தை சேமிக்கும்.

3. ஆர்க்-ப்ரூஃப் டிசைன்--- IAC AFLR 20kA/1s உடன் இணங்கி, ஆபரேட்டர் பாதுகாப்பை உறுதி செய்கிறது.

4. 20+ ஆண்டுகளுக்கு பராமரிப்பு-இலவசம்---சாதாரண நிலையில் சுத்தம் செய்தல், உலர்த்துதல் அல்லது எரிவாயு நிரப்புதல் தேவையில்லை.

5. காணக்கூடிய இடைவெளி ---சுமை முறிவு சுவிட்ச் நிலைக்கான விருப்ப கண்காணிப்பு சாளரம்.

6. உயர் இயந்திர நம்பகத்தன்மை --- சீல் செய்யப்பட்ட தாங்கு உருளைகள் கொண்ட துருப்பிடிக்காத எஃகு பொறிமுறை.

7. ஸ்மார்ட் தயார் --- PT, CT மற்றும் ஆட்டோமேஷனுக்கான மோட்டார் பொருத்தப்பட்ட இயக்க முறைமைகளுடன் பொருத்தப்படலாம்.

விண்ணப்ப காட்சிகள்

● நகர்ப்புற மின் விநியோக நெட்வொர்க்குகள்--- குடியிருப்பு வளாகங்கள், வணிக கட்டிடங்கள், மருத்துவமனைகள், தரவு மையங்கள்.

● புதுப்பிக்கத்தக்க எரிசக்தி திட்டங்கள்--- காற்றாலை ஸ்டெப்-அப் நிலையங்கள், சோலார் பண்ணை சேகரிப்பு கோடுகள்.

● உள்கட்டமைப்பு கட்டுமானம்---விமான நிலையங்கள், சுரங்கப்பாதைகள், சுரங்கங்கள், துறைமுகங்கள்.

● தற்காலிக மற்றும் அவசர மின்சாரம்---மொபைல் துணை மின்நிலையங்கள், கட்டுமான தளங்கள்.

● தொழில்துறை மண்டலங்கள்--- அதிக நம்பகத்தன்மை மற்றும் குறைந்த பராமரிப்பு தேவைப்படும் தொழிற்சாலைகள்.

கேள்வி பதில்

Q1: காம்பாக்ட் சீல் செய்யப்பட்ட முழு இன்சுலேட்டட் RMU அதிக ஈரப்பதம் உள்ள கடலோர சூழல்களில் எவ்வாறு செயல்படுகிறது?

ப: சிறப்பானது. முழுமையாக காப்பிடப்பட்ட RMU ஆனது IP67 பாதுகாப்புடன் முழுமையாக சீல் செய்யப்பட்ட துருப்பிடிக்காத எஃகு தொட்டியைப் பயன்படுத்துவதால், ஈரப்பதம் காப்புப் பெட்டிக்குள் நுழைய முடியாது. எதிர்ப்பு மின்தேக்கி ஹீட்டர்கள் தேவையில்லை. திறந்த-வகை சுவிட்ச் கியரை விட இது ஒரு முக்கிய நன்மையாகும், இது பெரும்பாலும் அதிக ஈரப்பதம் உள்ள பகுதிகளில் உட்புற ஃப்ளாஷ்ஓவர்களால் பாதிக்கப்படுகிறது.

Q2: எரிவாயு கசிவு விகிதம் என்ன? அதன் வாழ்நாளில் நான் மீண்டும் நிரப்ப வேண்டுமா?

ப: வருடத்திற்கு 0.1%க்கும் குறைவான கசிவு விகிதத்தை உறுதி செய்வதற்கான ஹீலியம் கசிவு சோதனையை எங்கள் உற்பத்தி செயல்முறை உள்ளடக்கியுள்ளது. சாதாரண செயல்பாட்டின் கீழ், 30 ஆண்டுகளுக்குள் எரிவாயு நிரப்புதல் தேவையில்லை. முன் எச்சரிக்கைக்கான விருப்ப அம்சமாக குறைந்த அழுத்த அலாரம் சேர்க்கப்பட்டுள்ளது.

Q3: காம்பாக்ட் சீல் செய்யப்பட்ட முழு இன்சுலேட்டட் RMU தீ-பாதுகாப்பானதா?

ப: ஆம். தொட்டியானது 2 மிமீ தடிமன் கொண்ட துருப்பிடிக்காத எஃகு மூலம் உருவாக்கப்பட்டுள்ளது, மேலும் உட்புற வில் சோதனையானது, அரிதான உள் தவறு ஏற்பட்டால், முன் அல்லது பக்கங்களுக்கு சூடான வாயுக்களை வெளியேற்றாமல் வில் இருப்பதை உறுதி செய்கிறது. தீ உணர்திறன் பயன்பாடுகளுக்கு (எ.கா., மருத்துவமனைகள், தரவு மையங்கள்), நாங்கள் விருப்பமான செயலற்ற தீ பாதுகாப்பு பூச்சையும் வழங்குகிறோம்.

Q4: இந்த RMU ஐ தற்போதுள்ள SCADA அமைப்புடன் ஒருங்கிணைக்க முடியுமா?

ப: முற்றிலும். காம்பாக்ட் RMU ஆனது மோட்டார் பொருத்தப்பட்ட இயக்க முறைமைகள், துணை தொடர்புகள் மற்றும் தகவல் தொடர்பு தொகுதிகளை ஆதரிக்கிறது (RS485, Modbus, IEC 61850 விருப்பமானது). நிகழ்நேர நிலை, தவறு மற்றும் அழுத்தம் நிலை ஆகியவற்றை தொலைவிலிருந்து கண்காணிக்க முடியும்.

Q5: உங்களுக்கிடையே என்ன வித்தியாசம்RMUமற்றும் பாரம்பரிய காற்று-இன்சுலேட்டட் பெட்டிகள்?

A: பாரம்பரிய காற்று-இன்சுலேடட் கேபினட்களுக்கு வழக்கமான சுத்தம், பெரிய இடைவெளி தூரங்கள் மற்றும் ஒடுக்க எதிர்ப்பு வெப்பமாக்கல் தேவை. எங்களின் காம்பாக்ட் சீல்டு ஃபுல் இன்சுலேட்டட் RMU இந்தத் தேவைகள் அனைத்தையும் நீக்குகிறது - சிறிய தடம், அதிக நம்பகத்தன்மை மற்றும் 10-20 ஆண்டுகளில் குறைந்த மொத்த உரிமைச் செலவு.

Q6: நீங்கள் 12 மாத உத்தரவாதத்தை வழங்குகிறீர்களா?

ப: ஆம், ஷிப்மென்ட் தேதியிலிருந்து நிலையான 12 மாத உத்தரவாதத்தை நாங்கள் வழங்குகிறோம், கட்டணச் சேவை ஒப்பந்தத்தின் கீழ் 24 அல்லது 36 மாதங்களுக்கு நீட்டிக்கும் விருப்பத்துடன். உத்தரவாதக் காலத்தின் போது, ​​எந்தவொரு உற்பத்தி குறைபாடுகளும் இலவசமாக சரிசெய்யப்படும் அல்லது மாற்றப்படும்.

தயாரிப்பு விவரங்கள்

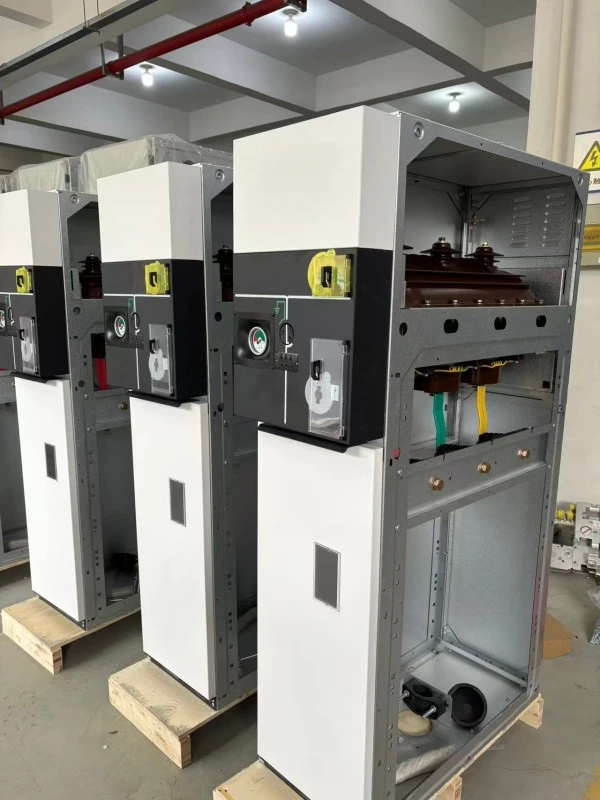

தொட்டி மற்றும் சீல் செயல்முறை

காம்பாக்ட் சீல் செய்யப்பட்ட முழு இன்சுலேட்டட் RMU இன் தொட்டியானது 2mm தடிமன் கொண்ட AISI 304 துருப்பிடிக்காத எஃகு, லேசர்-வெல்டட் மற்றும் ஹீலியம்-கசிவு-சோதனை செய்யப்பட்டவற்றிலிருந்து தயாரிக்கப்படுகிறது. முத்திரையிடல் ஹைட்ரஜனேற்றப்பட்ட நைட்ரைல் ரப்பரால் (HNBR) செய்யப்பட்ட இரட்டை O-வளையங்களைப் பயன்படுத்துகிறது. அனைத்து புஷிங்குகளும் பகுதியளவு வெளியேற்றத்தை அகற்ற உட்பொதிக்கப்பட்ட கவசங்களுடன் எபோக்சி-வார்ப்பு செய்யப்படுகின்றன.

காப்பு மற்றும் ஆர்க் குறுக்கீடு

சுமை முறிவு சுவிட்ச் SF6 வாயுவில் 0.04-0.05 MPa உறவினர் அழுத்தத்தில் செயல்படுகிறது. பஃபர்-வகை ஆர்க் அணைக்கும் வடிவமைப்பு 630A வரை சுமை மின்னோட்டத்தின் குறுக்கீடு மற்றும் கேபிள் சார்ஜிங் மின்னோட்டங்களை உருவாக்குதல்/உடைத்தல் ஆகியவற்றை உறுதி செய்கிறது. மின்மாற்றி பாதுகாப்பிற்காக விருப்பமான வெற்றிட சர்க்யூட் பிரேக்கர் தொகுதிகள் கிடைக்கின்றன, மின்னோட்டத்தை கட்டுப்படுத்தும் உருகிகளுடன் ஒருங்கிணைக்கப்பட்டு "காம்போ" யூனிட்டை உருவாக்குகிறது.

இயக்க பொறிமுறை

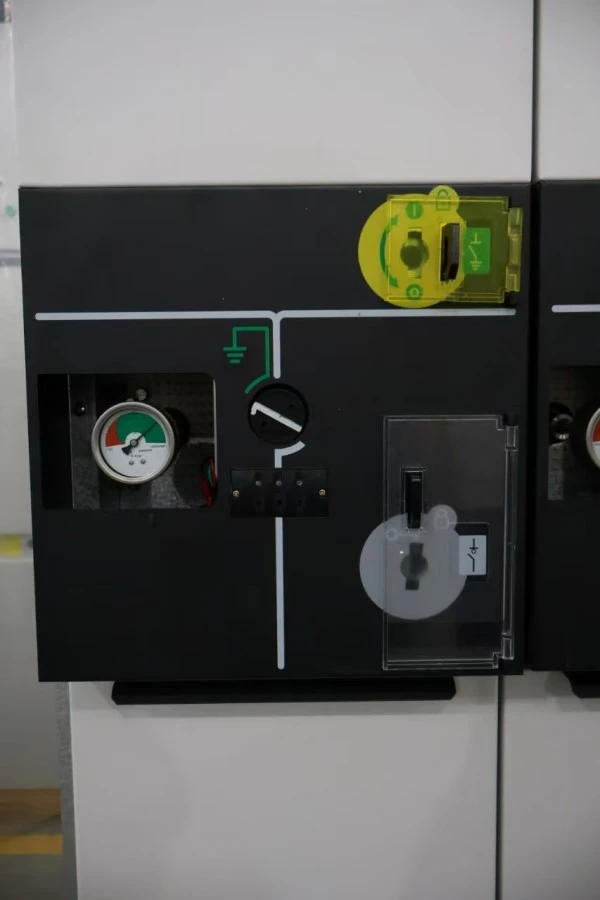

மூன்று-நிலை சுவிட்ச் (மூடப்பட்ட / திறந்த / பூமி) ஒரு தெளிவான நிலை காட்டி கொண்ட ஒரு வசந்த-உதவி இயந்திர பொறிமுறையால் இயக்கப்படுகிறது. அனைத்து நகரும் பாகங்களும் தொட்டியின் உள்ளே மூடப்பட்டு, ஆக்சிஜனேற்றம் மற்றும் தூசி திரட்சியை நீக்குகிறது. முன் பேனலில் மெக்கானிக்கல் இன்டர்லாக்குகள் உள்ளன:

1. சுமை சுவிட்ச் மூடப்படும் போது பூமி சுவிட்சை மூடுவது

2. பூமி சுவிட்ச் திறந்திருக்கும் போது கேபிள் பெட்டியின் அட்டையைத் திறப்பது

கேபிள் இணைப்பு மற்றும் எர்த்திங்

கேபிள் பெட்டிகள் அழுத்த கூம்பு ஆதரவுடன் ஒற்றை அல்லது இணை கேபிள்களுக்காக வடிவமைக்கப்பட்டுள்ளன. நிலையான கேபிள் பெட்டிகள் வெப்ப-சுருக்க அல்லது குளிர்-சுருக்க முடிவுகளை ஏற்கின்றன. ஒரு ஒருங்கிணைந்த செப்பு பூமி பட்டை அனைத்து அலகுகளிலும் இயங்குகிறது, பாதுகாப்பு இணக்கத்திற்கான இரட்டை பூமி புள்ளிகளுடன்.

தரம் மற்றும் சோதனை உத்தரவாதம்

ஒவ்வொரு காம்பாக்ட் சீல் செய்யப்பட்ட முழு இன்சுலேட்டட் RMU ஷிப்மென்ட்டுக்கு முன் வழக்கமான சோதனைகளுக்கு உட்படுகிறது:

● முக்கிய சுற்று எதிர்ப்பு அளவீடு

● சக்தி-அதிர்வெண் தாங்கும் மின்னழுத்த சோதனை (12kVக்கு 42kV/1min; 24kVக்கு 65kV/1min)

● மின்னல் தூண்டுதல் சோதனை (12kVக்கு 75kV உச்சம்; 24kVக்கு 125kV உச்சம்)

● வாயு கசிவு சோதனை (ஹீலியம் மாஸ் ஸ்பெக்ட்ரோமெட்ரி)

● இயந்திர இயக்க சோதனை (200 சுழற்சிகள்)

● பகுதி வெளியேற்ற அளவீடு (<5pC)

● உள் வளைவு சரிபார்ப்பு (வகை சோதனை, மூன்றாம் தரப்பு ஆய்வகத்தால் செய்யப்படுகிறது)

● அனைத்து தயாரிப்புகளும் IEC 62271-200, GB 3906, GB/T 11022 மற்றும் GB/T 3804 ஆகியவற்றுடன் இணங்குகின்றன.

பேக்கேஜிங் & டெலிவரி

பேக்கேஜிங்: அதிர்ச்சி-தடுப்பு நுரை மற்றும் ஈரப்பதம் தடையுடன் கூடிய மர ஏற்றுமதி பெட்டிகள். ஒவ்வொரு யூனிட்டும் தனித்தனியாக வெற்றிட-சீல் செய்யப்பட்ட பிளாஸ்டிக்கில் டெசிகாண்ட் பைகளுடன் மூடப்பட்டிருக்கும்.

பாகங்கள்: ஆபரேஷன் ஹேண்டில், எர்த்திங் கிட், ஸ்பேர் ஓ-ரிங்க்ஸ், கேபிள் லக்ஸ் மற்றும் இன்ஸ்டாலேஷன் மேனுவல்.

டெலிவரி: FOB ஷாங்காய் அல்லது நிங்போ. ஆர்டர் உறுதிப்படுத்தப்பட்ட 25-35 நாட்களுக்குப் பிறகு நிலையான டெலிவரி. அவசர திட்டங்களுக்கு விமான சரக்கு கிடைக்கும்.
